铣削螺纹是螺纹加工中一种新的工艺，比攻螺纹加工方式具有更大的优势以及更灵活的使用方式。
铣削螺纹加工效率较高，能够得到很高的表面质量和尺寸精度，而且加工稳定性好，安全可靠，因此在很多场合得到了广泛的应用。
但是，这一工艺目前也存在着一定的局限性，如必须使用三轴联动数控机床，程序编制复杂，单个加工成本偏高等。
铣削螺纹时，刀具的选择是非常有讲究的，经常使用的有普通机夹式螺纹铣刀、普通整体式螺纹铣刀、螺纹钻铣刀等，下面我们就来介绍一下，这几种铣刀在铣削螺纹的各自特点。
普通机夹式螺纹铣刀:普通机夹式螺纹铣刀结构与普通机夹式铣刀类似，由可重复使用刀杆和可方便更换的刀片组成。
这种刀具主要用于直径较大的内螺纹铣削加工，另外也可以用于外螺纹铣削。
普通机夹式螺纹铣刀的优点是易于制造，价格较低，但是抗冲击性能跟整体螺纹铣刀相比要差一些。
因此，这种刀具不适宜加工硬度过大的金属材料，而是常被用于加工硬度较小的铝合金材料。
在选择机夹式螺纹铣刀时，必须根据被加工螺纹的直径、深度和工件材料等因素进行综合考虑，尽量选用直径较大的刀杆和适当的刀片材质。
普通整体式螺纹铣刀:整体式螺纹铣刀大多数都是采用整体式结构，以体硬质合金为材料，有些还采用了涂层。
整体式螺纹铣刀具有紧凑的结构，因此比较适合中、小直径螺纹的加工，也可以用来对锥螺纹的整体式螺纹铣刀进行加工。
普通整体式螺纹铣刀具有较大的刚性，尤其是带螺旋槽的整体式螺纹铣刀，在加工硬度较高的材料时可以有效降低切削负荷，提高加工效率。
整体式螺纹铣刀另一个提高加工效率的地方表现在，其切削刃上布满螺纹加工齿，使其沿螺旋线加工一周就可以完成整个螺纹加工，而不需要像机夹式螺纹铣刀那样必须进行分层加工，这就使得它的加工效率大大优于后者。
但正因为如此，普通整体式螺纹铣刀的价格也相对较高。
螺纹钻铣刀:螺纹钻铣刀也是采用了整体式结构，并以硬质合金为材料制成。
它由头部的钻削部分、中间的螺纹铣削部分和切削刃根部的倒角刃三部分组成。
数控刀具分类按基本形式可分为五类：第一类：加工各种外表面的刀具，包括车刀、刨刀、铣刀、外表面拉刀和锉刀等；第二类：孔加工刀具，包括钻头、扩孔钻、镗刀、铰刀和内表面拉刀等；第三类：螺纹加工刀具，包括丝锥、板牙、自动开合螺纹切头、螺纹车刀和螺纹铣刀等；第四类：齿轮加工刀具，包括滚刀、插齿刀、剃齿刀、锥齿轮加工刀具等；第五类：切断刀具，包括镶齿圆锯片、带锯、弓锯、切断车刀和锯片铣刀等等。
此外，还有组合刀具。
按切削运动方式和相应的刀刃形状，刀具又可分为三类：通用刀具，如车刀、刨刀、铣刀(不包括成形的车刀、成形刨刀和成形铣刀)、镗刀、钻头、扩孔钻、铰刀和锯等；成形刀具，这类刀具的刀刃具有与被加工工件断面相同或接近相同的形状，如成形车刀、成形刨刀、成形铣刀、拉刀、圆锥铰刀和各种螺纹加工刀具等；展成刀具是用展成法加工齿轮的齿面或类似的工件，如滚刀、插齿刀、剃齿刀、锥齿轮刨刀和锥齿轮铣刀盘等。
1．数控加工刀具的种类数控加工刀具可分为常规刀具和模块化刀具两大类。
模块化刀具是发展方向。
发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。
事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。
（１）从结构上可分为①整体式②镶嵌式可分为焊接式和机夹式。
机夹式根据刀体结构不同，分为可转位和不转位；③减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振动，提高加工精度，多采用此类刀具；④内冷式切削液通过刀体内部由喷孔喷射到刀具的切削刃部；⑤特殊型式如复合刀具、可逆攻螺纹刀具等。
（２）从制造所采用的材料上可分为①高速钢刀具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。

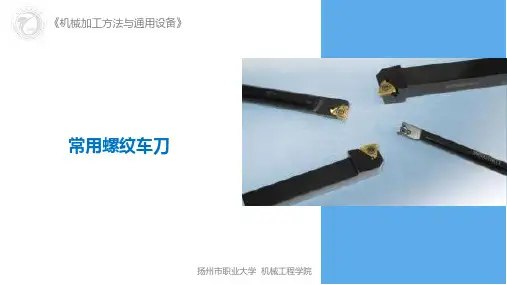

《机械加工方法与通用设备》常用螺纹车刀扬州市职业大学机械工程学院常用螺纹车刀知识要点1、常用螺纹车刀的结构和运用；2、常用螺纹车刀的几何参数。
常用螺纹车刀常用螺纹车刀一、常用螺纹车刀结构特点和运用场合螺纹车刀是在车削加工机床上进行螺纹切削加工的一种刀具。
螺纹车刀分为内螺纹车刀和外螺纹车刀两大类，有焊接式螺纹车刀、高速钢螺纹车刀、高速钢梳刀、机夹式螺纹车刀及可转位螺纹车刀等，机夹式螺纹车刀目前被广泛使用。
刀具材料螺纹刀具类型及结构图示特点与运用高速钢平体螺纹车刀单齿结构简单，制造容易，刃磨方便，用于单件小批量生产中车削4-6级的内、外螺纹多齿用于大批生产中车削6级精度的单线、多线外螺纹机夹式螺纹车刀分刀杆和刀片两部分，刀杆上装有刀垫，用螺钉压紧，刀片安装在刀垫上，刀片又分为硬质合金刀片，硬质合金涂层刀片。
各类螺纹车刀的结构特点和运用场合见下表：刀具材料螺纹刀具类型及结构图示特点与应用高速钢棱体螺纹车刀单齿重磨简单，重磨次数较多，用于成批生产中车削4-6级精度的外螺纹多齿重磨简单，重磨次数较多，用于成批生产中车削6级精度的外螺纹圆体螺纹车刀单齿刃磨简单，重磨次数比棱体车刀要多，用于大批生产中车削6级精度的内、外螺纹多齿刃磨简单，重磨次数比棱体车刀要多，用于大批生产中车削6级精度的内、外螺纹刀具材料螺纹刀具类型及结构图示特点与运用硬质合金焊接式螺纹车刀刀具特点与外螺纹车刀相同，制造简单，重磨方便，用于高速切削和强力车削普通螺纹、梯形螺纹机械夹固式螺纹车刀刀片未经加热焊接，寿命长，刀杆可多次使用，可重磨，但不能转位，用于高速车削螺纹可转位螺纹车刀刀具制造复杂，但刀具寿命长、换刃方便，不需对刀，生产效率高。
大批生产中用于高速车削普通螺纹常用螺纹车刀螺纹车刀的几何参数见右图：图6-1 螺纹车刀的几何参数常用螺纹车刀6.2 螺纹加工刀具螺纹车刀几何参数的选择见下表螺纹精车刀螺纹粗车刀车一般结构钢车有色金属、软钢车硬材料、高强度材料0o ~ 5o10o ~ 15o15o ~ 25o-5o ~ -10o螺纹车刀材料顶刃后角αp 侧刃后角αo 高速钢4o ~ 6o 3o ~ 5o 硬质合金3o ~ 5o2o ~ 4o表6-4 螺纹车刀顶刃后角αp 和侧刃后角αo表6-3 螺纹车刀径向前角γpEDUCATION PRACTICE SESSION PPT 感谢同学们观看刘敏老师扬州市职业大学机械工程学院。
螺纹轴加工刀具和工具选择一、车刀选择外圆车刀选择原则与短轴加工时的外圆车刀相同用90度外圆车刀，这里就不在赘述。
分析该螺纹零件。
螺纹为M12的三角外螺纹，我选择三角形外螺纹车刀，刀尖角60度。
割槽刀选用3mm宽的外割槽刀。
二、螺纹车刀特点螺纹车刀是成形刀具，其切削部分的形状应和螺纹牙型轴向剖面的形状相符合，车刀的刀尖角应该等于牙型角。
三角形螺纹的牙型角是60°，理论上三角形螺纹车刀的刀尖角也应该是60°。
但实际生产中，只有高速工具钢三角形螺纹车刀的刀尖角是60°，硬质合金三角形螺纹车刀的刀尖角则应为59°30’左右。
这是因为用硬质合金车刀高速切削时，工件材料受到较大的挤压力，会使牙型角增大约0.5°。
三、螺纹车刀种类1.高速工具钢三角形螺纹车刀（图1）的前角一般取5°~15°，粗车刀的纵向前角一般取15°左右，精车刀的前角一般取6°~10°。
2.硬质合金三角形螺纹车刀（图2）的前角和纵向前角一般都取0°，为了增加切削刃的强度，在车削较高硬度的材料时，两切削刃上可磨出负倒棱。
a）粗车到b）精车刀图1高速钢三角螺纹车刀c）焊接式d）机加式图2 硬质合金三角螺纹车刀三、刀具的刃磨三角螺纹车刀刃磨要求：①根据粗、精车的要求，刃磨出合理的前、后角。
粗车刀前角大、后角小，精车刀则相反；②车刀的左右刀刃必须是直线，无崩刃；③刀头不歪斜，牙型半角相等；④内螺纹车刀刀尖角平分线必须与刀杆垂直；⑤内螺纹车刀后角应适当大些，一般磨有两个后角。
四、割槽刀1）高速工具钢槽刀如图3所示1)前角ϒ0：前角增大能使车刀刃口锋利，切削省力并排屑顺畅，ϒ0=5°～20°；2)主后角α0:可减少车槽刀主后刀面和工件过渡表面间的摩擦，α0=6°～8°；3）副后角α0’：可减少车槽刀两个副后刀面和工件已加工表面间的摩擦，α0'=1～3°。

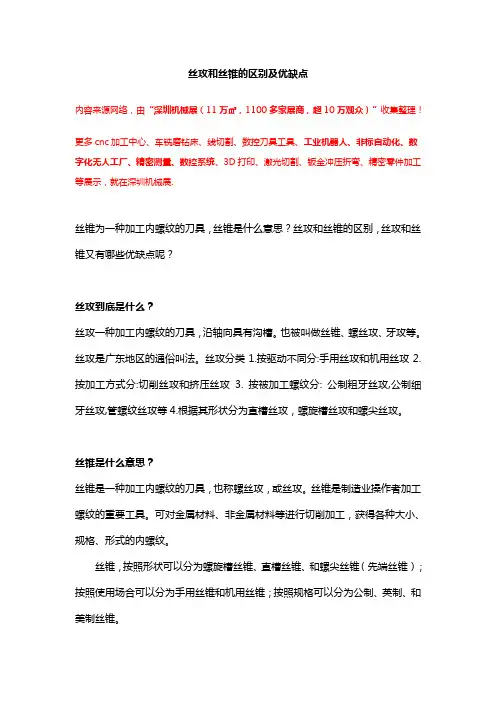

丝攻和丝锥的区别及优缺点内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.丝锥为一种加工内螺纹的刀具，丝锥是什么意思？丝攻和丝锥的区别，丝攻和丝锥又有哪些优缺点呢？丝攻到底是什么？丝攻一种加工内螺纹的刀具，沿轴向具有沟槽。
也被叫做丝锥、螺丝攻、牙攻等。
丝攻是广东地区的通俗叫法。
丝攻分类1.按驱动不同分:手用丝攻和机用丝攻2. 按加工方式分:切削丝攻和挤压丝攻3. 按被加工螺纹分: 公制粗牙丝攻,公制细牙丝攻,管螺纹丝攻等4.根据其形状分为直槽丝攻，螺旋槽丝攻和螺尖丝攻。
丝锥是什么意思？丝锥是一种加工内螺纹的刀具，也称螺丝攻，或丝攻。
丝锥是制造业操作者加工螺纹的重要工具。
可对金属材料、非金属材料等进行切削加工，获得各种大小、规格、形式的内螺纹。
丝锥，按照形状可以分为螺旋槽丝锥、直槽丝锥、和螺尖丝锥（先端丝锥）；按照使用场合可以分为手用丝锥和机用丝锥；按照规格可以分为公制、英制、和美制丝锥。
直槽丝锥沿轴向开有直沟槽，加工容易，精度略低，产量大、使用广。
螺旋槽丝锥沿轴向开有螺旋沟槽，多用于数控加工中心钻盲孔等用，加工速度较快，精度高，排屑较好、对中性好。
螺尖丝锥前部加有容削槽，多用于通孔的加工。
手用丝锥和机用丝锥是加工普通螺纹的标准丝锥。
中国习惯上把碳素工具钢或合金工具钢制成的滚牙丝锥称为手用丝锥；把制造精度较高的高速钢磨牙丝锥称为机用丝锥；实际上两者结构和工作原理基本相同。
丝攻和丝锥的区别丝攻和丝锥没有区别，它们是同一种工具：一种加工内螺纹的刀具，沿轴向开有沟槽。
也叫螺丝攻。
丝锥根据其形状分为直槽丝锥,螺旋槽丝锥和螺尖丝锥（先端丝锥）。
直槽丝锥加工容易，精度略低，产量较大。
一般用于普通车床，钻床及攻丝机的螺纹加工用，切削速度较慢。
图1所示为M6标准内螺纹的铣削加工实例。
工件材料：铝合金；刀具：硬质合金螺纹钻铣刀；螺纹深度：10mm；铣刀转速：2,000r/mi n；切削速度：314m/min；钻削进给量：0.25mm/min；铣削进给量：0.06mm/齿；加工时间：每孔1.8s。
图1所示加工工位流程为：①位，螺纹钻铣刀快速运行至工件安全平面；②位，螺纹钻铣刀钻削至孔深尺寸；③位，螺纹钻铣刀快速提升到螺纹深度尺寸；④位，螺纹钻铣刀以圆弧切入螺纹起始点；⑤位，螺纹钻铣刀绕螺纹轴线作X、Y方向插补运动，同时作平行于轴线的+Z方向运动，即每绕螺纹轴线运行360°，沿+Z方向上升一个螺距，三轴联动运行轨迹为一螺旋线；⑥位，螺纹钻铣刀以圆弧从起始点(也是结束点)退刀；⑦位，螺纹钻铣刀快速退至工件安全平面，准备加工下一孔。
该加工过程包括了钻孔、倒角、内螺纹铣削和螺纹清根槽铣削，采用一把刀具一次完成，加工效率极高。
3 螺纹铣刀主要类型在螺纹铣削加工中，三轴联动数控机床和螺纹铣削刀具是必备的两要素。
以下介绍几种常见的螺纹铣刀类型：(1) 圆柱螺纹铣刀圆柱螺纹铣刀的外形很像是圆柱立铣刀与螺纹丝锥的结合体(见图2上，图2下为锥管螺纹铣刀)，但它的螺纹切削刃与丝锥不同，刀具上无螺旋升程，加工中的螺旋升程靠机床运动实现。
由于这种特殊结构，使该刀具既可加工右旋螺纹，也可加工左旋螺纹，但不适用于较大螺距螺纹的加工。
常用的圆柱螺纹铣刀可分为粗牙螺纹和细牙螺纹两种。
出于对加工效率和耐用度的考虑，螺纹铣刀大都采用硬质合金材料制造，并可涂覆各种涂层以适应特殊材料的加工需要。
圆柱螺纹铣刀适用于钢、铸铁和有色金属材料的中小直径螺纹铣削，切削平稳，耐用度高。
缺点是刀具制造成本较高，结构复杂，价格昂贵。
(2) 机夹螺纹铣刀及刀片机夹螺纹铣刀适用于较大直径(如D>25mm)的螺纹加工。
其特点是刀片易于制造，价格较低，有的螺纹刀片可双面切削，但抗冲击性能较整体螺纹铣刀稍差。
CNC机床加工中的螺纹刀具的选择与应用在CNC（计算机数控）机床加工过程中，螺纹刀具的选择和应用起到至关重要的作用。
螺纹刀具是专门用于加工螺纹的刀具，其选择和使用对于螺纹加工质量和效率有着直接影响。
本文将从螺纹刀具的类型、选择指南以及使用技巧等方面进行探讨，帮助读者更好地了解和应用螺纹刀具。
一、螺纹刀具的类型螺纹刀具根据其结构和用途可分为外螺纹刀具和内螺纹刀具。
1. 外螺纹刀具：外螺纹刀具主要用于加工螺纹外径，常见的有螺纹刀、丝锥和螺纹铣刀等。
螺纹刀主要用于车削外螺纹，适用于加工钢材、铸铁等常见材料。
丝锥则用于手工螺纹加工，适用于加工薄壁管材等；螺纹铣刀适用于铣削螺纹外径，精度较高。
2. 内螺纹刀具：内螺纹刀具主要用于加工螺纹内径，常见的有攻丝刀和挤丝刀等。
攻丝刀适用于精确的内螺纹加工，常用于机械加工中。
挤丝刀也用于内螺纹加工，适用于低硬度材料的加工。
二、螺纹刀具的选择指南在选择螺纹刀具时，需要根据加工要求、材料类型和刀具性能等因素进行综合考虑。
下面是一些选择螺纹刀具的指南：1. 加工要求：根据加工要求确定选择的螺纹刀具类型，如外螺纹刀具还是内螺纹刀具。
2. 材料类型：根据加工材料的硬度、脆性等特性选择合适的刀具材料。
对于硬度较高的材料，可以选择刚性较好的螺纹刀具。
3. 切削参数：确定切削参数，包括进给速度、转速等，以便选择适合的螺纹刀具。
4. 刀具性能：选择具有良好刀具质量、硬度、耐磨性和刀具寿命较长的螺纹刀具。
5. 成本控制：根据实际经济状况选择适合的螺纹刀具，综合考虑性价比和效益。
三、螺纹刀具的使用技巧正确使用螺纹刀具可提高切割效率和加工质量，下面是一些使用螺纹刀具的技巧：1. 加工前准备：检查刀具的整体情况，确保刀具无损坏和锈蚀。
调整好刀具的夹持装置，保证稳定和准确。
2. 切削参数设置：根据加工要求和材料特性，设定合适的切削参数，如进给速度、切割深度和转速等。
3. 冷却润滑：加工过程中应加足冷却润滑剂，保持刀具和工件的冷却状态，以提高切削效率和刀具寿命。
孔加工刀具及方法一、孔加工刀具的分类1.钻头：用于钻孔，可以分为普通钻头、中心钻头等。
普通钻头主要用于中、小孔径的钻孔，而中心钻头主要用于钻孔前的中心定位。
2.镗刀：用于对孔进行镗削，适用于孔径较大且精度要求较高的加工。
根据镗削的方式，可以分为手工镗刀和机动镗刀。
3.切削刀具：包括铰刀、滚刀等，用于在工件上切削出所需的孔形。
4.攻丝刀：用于在孔内加工螺纹，主要包括手攻刀和机动攻丝刀。
二、孔加工的常用方法1.钻孔法：利用钻头在工件上旋转切削，形成圆形的孔。
2.镗削法：利用镗刀在工件上旋转切削，形成较大孔径和高精度的圆形孔。
3.铰孔法：利用铰刀在工件上切削，形成倒角的肩部和圆形的底面孔。
4.拉床法：利用拉床将工件拉动，完成孔的切削。
5.铣削法：利用铣刀在工件上旋转切削，形成不同形状的孔。
6.手工孔：通过手工工具（如手电钻、手持镗刀等）完成孔的加工。
三、孔加工的注意事项1.材料选择：根据工件材料的不同，选择适合材料的刀具，以及合适的切削速度、进给速度等参数。
2.刀具保养：加工过程中，要定期检查并清洁刀具，保持刀具的尖端锐利，以保证加工质量和效率。
3.加工前的准备工作：加工前需进行合适的夹紧与定位，确保工件的稳定性和精度。
4.加工润滑：加工过程中需要使用润滑剂，减少摩擦和热量的产生，提高刀具寿命和加工质量。
5.审核尺寸：加工后要对孔的尺寸进行检测，以确保加工结果的准确性和合格率。
总之，孔加工是一项常见且重要的加工工艺。
合理选择孔加工刀具和方法，严格执行加工工艺要求，可以达到较高的加工精度和质量要求。
在实际应用中，根据工件的具体要求和加工条件，选择合适的孔加工刀具和方法，可以提高生产效率，降低生产成本。
数控车床常用刀具分类、用途、安装方法及注意事项“车刀种类很多，按用途可分为：外圆车刀:根据主偏角，有95度(用于外圆和端面的半精加工和精加工)、45度(用于外圆和端面的粗车)、75度(主要用于外圆的粗车)、93度(主要用于仿形精加工)、90度(用于外圆的粗车)。
切槽刀:外切槽车刀主要用于外圆切槽和切断，内切槽车刀主要用于内沟槽加工螺纹车刀:螺纹车刀主要有外螺纹车刀和内螺纹车刀两类，其中外螺纹车刀主要用于外螺纹加工，内螺纹车刀主要用于内螺纹加工外螺纹车刀内螺纹车刀内孔车刀：主要用于内孔加工按结构又分为整体性:刀具主体由毛坯制成，不可分割，易于打磨成锋利的刃口，刀具刚性好。
适用于小型车刀和有色金属车刀。
焊接式:采用焊接方式连接，分为刀盘和刀杆。
它结构紧凑，制造方便，适用于各种车削刀具，特别是小型刀具。
机夹式:刀片通过机械夹持固定在刀杆上，钝后可更换。
是数控车床常用刀具，刀杆重复使用。
特殊类型:如复合刀具、阻尼刀具等。
按车刀材料分类：高速钢刀具:由高速钢制成，可连续抛光。
它是粗加工和半精加工的通用刀具。
硬质合金刀具：刀片采用硬质合金制造，用于切削铸铁、有色金属、塑料、化纤、石墨、玻璃、石材和普通钢材，也可以用来切削耐热钢、不锈钢、高猛钢、工具钢等难加工的材料。
”金刚石:刀片镶嵌金刚石，具有硬度高、耐磨性好、摩擦系数低、弹性模量高、导热系数高、热膨胀系数低、与有色金属亲和力低等优点。
可用于石墨、高耐磨材料、复合材料、高硅铝合金及其他韧性有色金属材料等非金属脆硬材料的精密加工。
其他材料，如立方氮化硼刀具和陶瓷刀具，正在向高硬度合金铸铁的粗加工和断续切削方向发展。
四工位刀架上装要求1.车刀刀尖应与工件旋转中心高度相同。
刀尖对中心高常用的方法：第一步安装车刀时，使刀尖与尾座顶尖等高;第二步试切端面。
2.车刀伸出刀架的长度要合适。
车刀安装在刀架上，一般伸出刀架的长度为刀杆厚度的1-1.5倍，不宜过长，伸出过长会使刀杆刚性变差，切削时易产生振动。
武经理你好：
昨天与你说的有关立式加工中心的刀的事项，我问公司设备工程师说，你们公司的设备调试人员讲，需要配备刀与装夹头，才能调整机头，那么按照你说的，根据编程操作人员配置说的再配呢。
加工中心常用刀具介绍
刀具按工件加工表面的形式可分为五类：
■ 加工各种外表面的刀具，包括车刀、刨刀、铣刀、外表面拉刀和锉刀等；
■ 孔加工刀具，包括钻头、扩孔钻、镗刀、铰刀和内表面拉刀等；
■ 螺纹加工刀具，包括丝锥、板牙、自动开合螺纹切头、螺纹车刀和螺纹铣刀等；
■ 齿轮加工刀具，包括滚刀、插齿刀、剃齿刀、锥齿轮加工刀具等；
■ 切断刀具，包括镶齿圆锯片、带锯、弓锯、切断车刀和TPSG 挤压丝锥TIN。
（一）螺纹车刀特点及应用范围常见的螺纹车刀有：焊接式硬质合金车刀、硬质合金单刃机夹式螺纹车刀、硬质合金机夹可转位式螺纹车刀及棱体螺纹车刀、圆体螺纹车刀等。
焊接式硬质合金车刀，具有制造简单、重磨方便等优点，但同时对机床操作者的螺纹刀具修磨水平要求较高，常用于小工厂或单件零件的加工。
硬质合金单刃机夹式螺纹车刀与硬质合金机夹可转位式螺纹车刀，由于刀片装夹迅速可靠、重复定位精度高等特点，具有较高的切削速度及效率，广泛应用于机械加工企业。
常用于车削各类不同的内外螺纹。
棱体型螺纹车刀及圆体型螺纹车刀，一般用于多齿螺纹加工，具有高效、高精度等特点，但该类螺纹车刀具有结构稍显复杂、制造及修磨较困难等缺点，仅应用于环套类零件的大螺孔加工，目前该类螺纹刀具渐渐被梳齿螺纹铣刀代替。
（二）螺纹车刀结构形式及基本尺寸1. 单刃机夹式螺纹车刀的结构及基本尺寸国家标准GB/T10954-2006分别规定了机械夹固式硬质合金螺纹车刀的结构。
所用的刀片形式如图3-57所示。
图3-57 国标规定的螺纹车刀a）外螺纹车刀b）内螺纹车刀2. 机夹可转位式螺纹车刀的结构形式及基本尺寸机夹可转位式螺纹车刀目前尚无国家标准，其结构形式及基本尺寸可参考图3-58，所用可转位刀片如图3-59所示。
图3-58 机夹可转位螺纹车刀图3-59 机夹螺纹车刀用可转位刀片典型机夹可转位螺纹车刀夹紧结构有螺钉式（见图3-60）、楔块式（见图3-61）和上压式等，可根据具体情况自行选用。
图3-60 螺钉式机夹可转位螺纹车刀1－刀垫2－刀垫夹紧螺钉3－刀片夹紧螺钉4、5－扳手图3-61 楔块式机夹可转位螺纹车刀1－刀垫2－中心销3、5－扳手4－楔块组件机夹可转位式螺纹车刀加工如图3-62所示。
图3-62 螺纹加工（三）机夹式螺纹车刀切削用量的选用1. 进给量进给量的大小和走刀次数，对螺纹的加工质量和切削效率有决定性影响。
在螺纹加工过程中，为了获得最佳刀具寿命，工件直径不得超过螺纹外径的0.14mm，进给量应避免小于0.05mm/r。
丝锥作为一种加工内螺纹的常用工具，按照形状可以分为螺旋槽丝锥、刃倾角丝锥、直槽丝锥和管用螺纹丝锥等，按照使用环境可以分为手用丝锥和机用丝锥，按照规格可以分为公制，美制，和英制丝锥等。
丝锥也是在攻丝时采用的主流加工工具。
那么丝锥该如何选用呢？今天分享给大家一份丝锥选用指南，帮助你选择合适的丝锥。
丝锥分类1.切削丝锥1、直槽丝锥：用于通孔及盲孔的加工，铁屑存在于丝锥槽中，加工的螺纹质量不高，更常用于短屑材料的加工，如灰铸铁等。
2、螺旋槽丝锥：用于孔深小于等于3D的盲孔加工，铁屑顺着螺旋槽排出，螺纹表面质量高。
10~20°螺旋角丝锥可以加工螺纹深度小于等于2D；28~40°螺旋角丝锥可以加工螺纹深度小于等于3D；50°螺旋角丝锥可以加工螺纹深度小于等于3.5D（特殊工况4D）。
某些时候（硬材料，大牙距等），为了取得更好的齿尖强度，会选用螺旋槽丝锥加工通孔。
3、螺尖丝锥：通常只能用于通孔，长径比可达3D~3.5D，铁屑向下排出，切削扭矩小，被加工的螺纹表面质量高，也被称为刃倾角丝锥或先端丝锥。
切削时，需要保证全部切削部分攻穿，否则会出现崩齿。
2.挤压丝锥可用于通孔及盲孔的加工，通过材料塑性变形形成牙型，只能用于加工塑性材料。
其主要特点：1，利用工件的塑性变形加工螺纹；2，丝锥的截面积大，强度高，不易折断；3，切削速度可比切削丝锥高，生产率亦相应提高；4，由于是冷挤压加工，加工后的螺纹表面机械性能提高，表面粗糙度高，螺纹强度、耐磨性、耐腐蚀性提高；5，无屑加工。
其不足是：1，只能用于加工塑性材料；2，制造成本高。
有两种结构形式：1，无油槽挤压丝锥只用于盲孔立加的工况；2，带油槽挤压丝锥适用于所有工况，但通常小直径丝锥因制造难度不设计油槽。
丝锥的结构参数1.外型尺寸1、总长：需注意某些需要特殊加长的工况2、槽长：通上3、柄方：目前常见柄方标准有DIN(371/374/376), ANSI, JIS, ISO等，选用时需注意和攻丝刀柄的匹配关系2.螺纹部分1、精度：由具体的螺纹标准来选择，米制螺纹ISO1/2/3级等同于国标H1/2/3级，但需注意制造商内控标准。
切削参数表(螺纹刀)
刀具类型：螺纹刀
注意事项：
- 切削速度：根据加工材料选择合适的切削速度，通常在合金
钢为30-60 m/min，不锈钢为20-40 m/min，铸铁为50-100 m/min。
- 主轴转速：根据刀具直径选择合适的主轴转速，主轴转速=切削速度×1000÷(π×刀具直径)。
- 切削深度：根据加工要求和刀具的强度选择合适的切削深度。
- 进给速率：根据加工要求和切削深度选择合适的进给速率。
- 刀具半径：根据要加工的螺纹尺寸选择刀具半径。
- 加工材料：根据加工要求选择合适的材料。
- 切削方向：根据螺纹走向选择合适的切削方向。
- 切槽方向：根据切槽要求选择合适的切槽方向。
- 表面质量要求：根据加工要求选择合适的表面质量要求。
请根据实际情况填写以上参数，并确保操作安全。

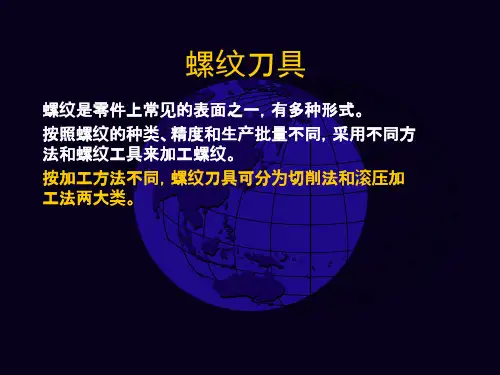

螺纹加工刀具分类
螺纹是机械工程中常见的几何特征之一, 应用广泛。
螺纹的加工工艺较多, 如基于塑性变形的滚丝与搓丝, 基于切削加工的车削、铣削、攻螺纹与套螺纹、螺纹磨削、螺纹研磨等。
一、螺纹刀具的种类
按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；
按螺纹旋向可分为左旋和右旋；
按螺旋线条数可分为单线和多线；
按螺纹母体形状分为圆柱和圆锥等。
二、螺纹的要素
螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
1. 牙型
在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
2. 直径
螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
3. 线数
沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4. 螺距和导程
螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5. 旋向
顺时针旋转时旋入的螺纹称为右旋螺纹；
逆时针旋转时旋入的螺纹称为左旋螺纹。
三、螺纹加工刀具的分类
用螺纹加工工具加工各种内、外螺纹的方法。
1.螺纹切削刀具
一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。
车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。
在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。
２.螺纹车削刀具
在车床上车削螺纹可采用成形车刀或螺纹梳刀（见螺纹加工工具）。
用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。
普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。
3.螺纹铣削刀具
在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。
盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。
梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。
螺纹铣削的螺距精度一般能达8～9级，表面粗糙度为R5～0.63微米。
这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。
4.螺纹磨削刀具
主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。
单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为
R1.25～0.08微米，砂轮修整较方便。
这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。
多线砂轮磨削又分纵磨法和切入磨法两种。
纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。
切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。
切入磨法适于铲磨
批量较大的丝锥和磨削某些紧固用的螺纹。
5.螺纹研磨
用铸铁等较软材料制成螺母型或螺杆型的螺纹研具，对工件上已加工的螺纹存在螺距误差的部位进行正反向旋转研磨，以提高螺距精度。
淬硬的内螺纹通常也用研磨的方法消除变形，提高精度。
6.攻丝和套丝
攻丝是用一定的扭距将丝锥旋入工件上预钻的底孔中加工出内螺纹。
套丝是用板牙在棒料（或管料）工件上切出外螺纹。
攻丝或套丝的加工精度取决于丝锥或板牙的精度。
加工内、外螺纹的方法虽然很多，但小直径的内螺纹只能依靠丝锥加工。
攻丝和套丝可用手工操作，也可用车床、钻床、攻丝机和套丝机。
7.螺纹滚压刀具
用成形滚压模具使工件产生塑性变形以获得螺纹的加工方法螺纹滚压一般在滚丝机搓丝机或在附装自动开合螺纹滚压头的自动车床上进行，适用于大批量生产标准紧固件和其他螺纹联接件的外螺纹。
滚压螺纹的外径一般不超过25毫米，长度不大于100毫米，螺纹精度可达2级(GB197-63)，所用坯件的直径大致与被加工螺纹的中径相等。
滚压一般不能加工内螺纹，但对材质较软的工件可用无槽挤压丝锥冷挤内螺纹（最大直径可达30毫米左右），工作原理与攻丝类似。
冷挤内螺纹时所需扭距约比攻丝大1倍,加工精度和表面质量比攻丝略高。
螺纹滚压的优点是：①表面粗糙度小于车削、铣削和磨削；②滚压后的螺纹表面因冷作硬化而能提高强度和硬度；③材料利用率高；④生产率比切削加工成倍增长，且易于实现自动化；⑤滚压模具寿命很长。
但滚压螺纹要求工件材料的硬度不超过HRC40;对毛坯尺寸精度要求较高；对滚压模具的精度和硬度要求也高，制造模具比较困难；不适于滚压牙形不对称的螺纹。
