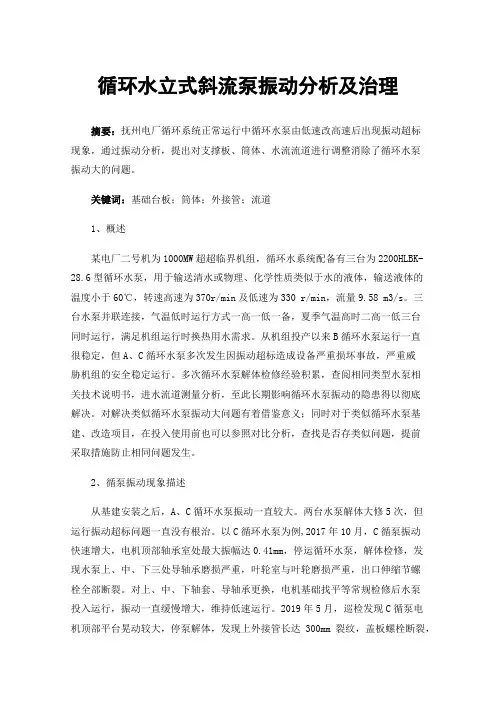

循环水立式斜流泵振动分析及治理摘要：抚州电厂循环系统正常运行中循环水泵由低速改高速后出现振动超标现象，通过振动分析，提出对支撑板、筒体、水流流道进行调整消除了循环水泵振动大的问题。
关键词：基础台板；筒体；外接管；流道1、概述某电厂二号机为1000MW超超临界机组，循环水系统配备有三台为2200HLBK-28.6型循环水泵，用于输送清水或物理、化学性质类似于水的液体，输送液体的温度小于60℃，转速高速为370r/min及低速为330 r/min，流量9.58 m3/s。
三台水泵并联连接，气温低时运行方式一高一低一备，夏季气温高时二高一低三台同时运行，满足机组运行时换热用水需求。
从机组投产以来B循环水泵运行一直很稳定，但A、C循环水泵多次发生因振动超标造成设备严重损坏事故，严重威胁机组的安全稳定运行。
多次循环水泵解体检修经验积累，查阅相同类型水泵相关技术说明书，进水流道测量分析，至此长期影响循环水泵振动的隐患得以彻底解决。
对解决类似循环水泵振动大问题有着借鉴意义；同时对于类似循环水泵基建、改造项目，在投入使用前也可以参照对比分析，查找是否存类似问题，提前采取措施防止相同问题发生。
2、循泵振动现象描述从基建安装之后，A、C循环水泵振动一直较大。
两台水泵解体大修5次，但运行振动超标问题一直没有根治。
以C循环水泵为例,2017年10月，C循泵振动快速增大，电机顶部轴承室处最大振幅达0.41mm，停运循环水泵，解体检修，发现水泵上、中、下三处导轴承磨损严重，叶轮室与叶轮磨损严重，出口伸缩节螺栓全部断裂。
对上、中、下轴套、导轴承更换，电机基础找平等常规检修后水泵投入运行，振动一直缓慢增大，维持低速运行。
2019年5月，巡检发现C循泵电机顶部平台晃动较大，停泵解体，发现上外接管长达300mm裂纹，盖板螺栓断裂，电机支撑座裂纹，出口伸缩节拉杆螺栓全部断裂，上、中、下AR导轴承磨损严重，叶轮室有深度达3mm的刮痕。

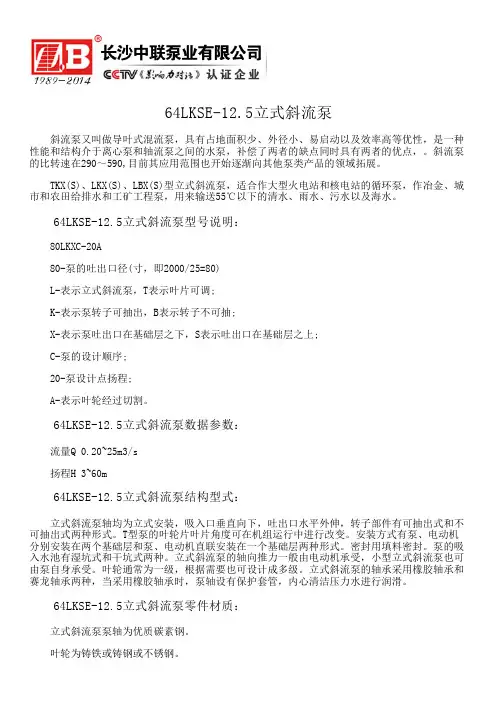

大型立式斜流泵型式与基本参数大型立式斜流泵是一种常用的泵类设备，它具有独特的结构和优越的性能。
本文将介绍它的型式和基本参数，希望能为读者提供一定的指导意义。
首先，我们先来了解一下大型立式斜流泵的型式。
根据其结构形式，大型立式斜流泵主要分为单级和多级两种型式。
单级斜流泵通常由一个蜗壳和一个叶轮组成，适用于低扬程、大流量的工况。
而多级斜流泵则由多级叶轮和蜗壳组成，适用于高扬程、小流量的工况。
接下来，我们来看一下大型立式斜流泵的基本参数。
首先是流量。
大型立式斜流泵的流量通常较大，能够满足工业生产的需求。
其次是扬程。
大型立式斜流泵的扬程较高，能够将水从低处输送到高处。
再次是效率。
大型立式斜流泵具有较高的效率，能够将电能转化为水的能量，降低能耗。
最后是轴功率。
大型立式斜流泵的轴功率通常较大，需要配备强大的电机来驱动。
除了以上的基本参数，大型立式斜流泵还有一些其他的特点和性能。
首先是结构紧凑。
大型立式斜流泵的结构紧凑，占地面积小，适合安装在狭小的场地上。
其次是运行稳定。
大型立式斜流泵的叶轮由高精度的动平衡处理，运行平稳，振动小。
再次是维修便捷。
大型立式斜流泵的蜗壳和叶轮采用分体结构，方便维修和更换零部件。
最后是使用寿命长。
大型立式斜流泵采用耐磨材料制作叶轮和蜗壳，使用寿命长，能够满足长期运行的需求。
综上所述，大型立式斜流泵是一种结构紧凑、运行稳定、维修便捷、使用寿命长的泵类设备。
在选择和使用时，需要根据具体的工况和需求来确定型式和基本参数。
希望本文对于读者有所帮助，能够提供一定的指导意义。

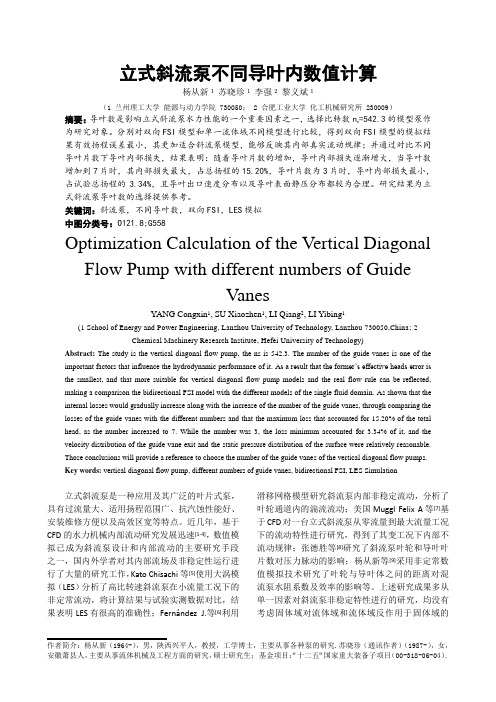

作者简介：杨从新（1964-），男，陕西兴平人，教授，工学博士，主要从事各种泵的研究.苏晓珍（通讯作者）（1987-），女，安徽萧县人，主要从事流体机械及工程方面的研究，硕士研究生； 基金项目：“十二五“国家重大装备子项目（00-318-06-04）.立式斜流泵不同导叶内数值计算杨从新1 苏晓珍1 李强2 黎义斌1（1 兰州理工大学 能源与动力学院 730050； 2 合肥工业大学 化工机械研究所 230009）摘要：导叶数是影响立式斜流泵水力性能的一个重要因素之一，选择比转数n s =542.3的模型泵作为研究对象。
分别对双向FSI 模型和单一流体域不同模型进行比较，得到双向FSI 模型的模拟结果有效扬程误差最小，其更加适合斜流泵模型，能够反映其内部真实流动规律；并通过对比不同导叶片数下导叶内部损失，结果表明：随着导叶片数的增加，导叶内部损失逐渐增大，当导叶数增加到7片时，其内部损失最大，占总扬程的15.20%，导叶片数为3片时，导叶内部损失最小，占试验总扬程的3.34%，且导叶出口速度分布以及导叶表面静压分布都较为合理。
研究结果为立式斜流泵导叶数的选择提供参考。
关键词：斜流泵，不同导叶数，双向FSI ，LES 模拟 中图分类号：O121.8;G558Optimization Calculation of the Vertical Diagonal Flow Pump with different numbers of GuideVanesYANG Congxin 1, SU Xiaozhen 1, LI Qiang 2, LI Yibing 1(1 School of Energy and Power Engineering, Lanzhou University of Technology, Lanzhou 730050,China ; 2Chemical Machinery Research Institute, Hefei University of Technology)Abstract: The study is the vertical diagonal flow pump, the ns is 542.3. The number of the guide vanes is one of the important factors that influence the hydrodynamic performance of it. A s a result that the former’s effective heads error is the smallest, and that more suitable for vertical diagonal flow pump models and the real flow rule can be reflected, making a comparison the bidirectional FSI model with the different models of the single fluid domain. As shown that the internal losses would gradually increase along with the increase of the number of the guide vanes, through comparing the losses of the guide vanes with the different numbers and that the maximum loss that accounted for 15.20% of the total head, as the number increased to 7. While the number was 3, the loss minimum accounted for 3.34% of it, and the velocity distribution of the guide vane exit and the static pressure distribution of the surface were relatively reasonable. Those conclusions will provide a reference to choose the number of the guide vanes of the vertical diagonal flow pumps.Key words: vertical diagonal flow pump, different numbers of guide vanes, bidirectional FSI, LES Simulation立式斜流泵是一种应用及其广泛的叶片式泵，具有过流量大、适用扬程范围广、抗汽蚀性能好、安装维修方便以及高效区宽等特点。

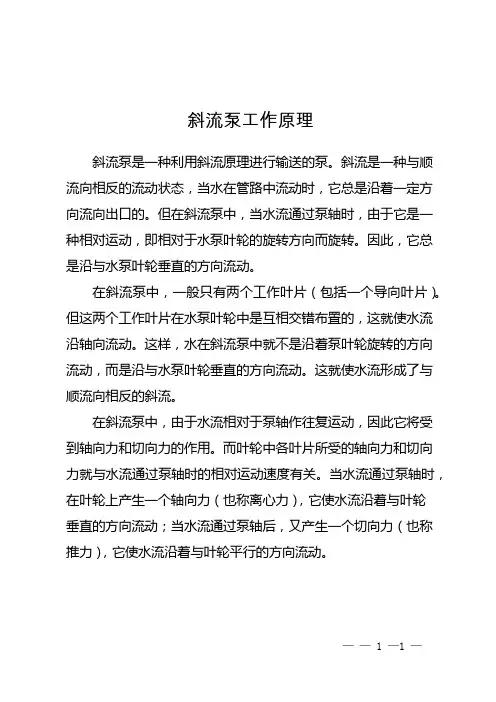

斜流泵工作原理
