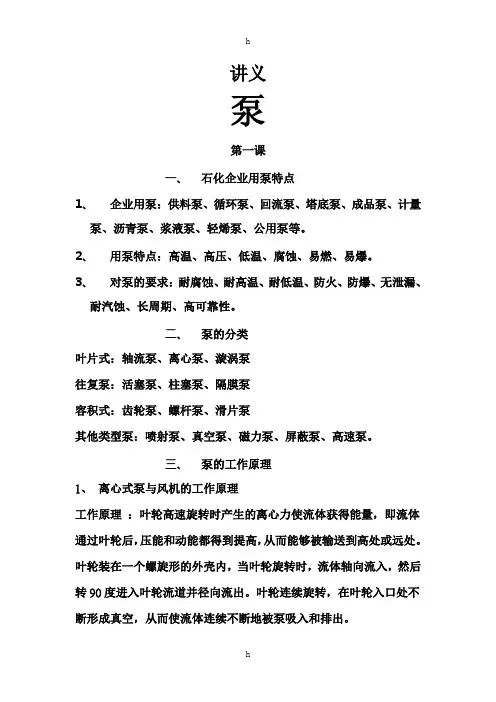

讲义泵第一课一、石化企业用泵特点1、企业用泵：供料泵、循环泵、回流泵、塔底泵、成品泵、计量泵、沥青泵、浆液泵、轻烯泵、公用泵等。
2、用泵特点：高温、高压、低温、腐蚀、易燃、易爆。
3、对泵的要求：耐腐蚀、耐高温、耐低温、防火、防爆、无泄漏、耐汽蚀、长周期、高可靠性。
二、泵的分类叶片式：轴流泵、离心泵、漩涡泵往复泵：活塞泵、柱塞泵、隔膜泵容积式：齿轮泵、螺杆泵、滑片泵其他类型泵：喷射泵、真空泵、磁力泵、屏蔽泵、高速泵。
三、泵的工作原理1、离心式泵与风机的工作原理工作原理：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。
叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然后转90度进入叶轮流道并径向流出。
叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被泵吸入和排出。
2、轴流式泵与风机工作原理轴流式泵与风机的工作原理是：旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，叶轮安装在圆筒形(风机为圆锥形)泵壳内,当叶轮旋转时，流体轴向流入，在叶片叶道内获得能量后，沿轴向流出。
轴流式泵与风机适用于大流量、低压力，制冷系统中常用作循环水泵及送引风机。
3、往复泵的工作原理工作原理：利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸入与压出过程就连续不断地交替进行。
四、泵的结构和密封1、离心泵：单级：叶轮、轴、泵壳、密封、轴承、平衡装置（鼓或盘或孔）。
多级：叶轮、轴、导叶、吸入段、吐出段、密封、平衡装置（鼓或盘）1、1叶轮叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。
叶轮一般有6--12片后弯叶片。
叶轮有开式、半闭式和闭式三种。
开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮的叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。
水泵技术培训计划一、前言水泵是一种用来输送流体的机械设备，广泛应用于工业、建筑、农业、市政等领域。
掌握水泵的基本原理和技术非常重要，对于维护和使用水泵设备至关重要。
因此，为了提高员工的水泵技术水平，公司决定开展水泵技术培训活动，以提高员工的专业技能，提高工作效率。
二、培训目标1. 了解水泵的基本原理和结构，掌握水泵的工作原理；2. 掌握水泵的操作方法和注意事项；3. 能够对水泵进行简单的维护和保养；4. 掌握水泵的故障排查和处理方法；5. 提高员工的安全意识，确保在使用水泵时能够安全操作。
三、培训内容1. 水泵的基本原理和分类a. 水泵的工作原理b. 水泵的分类及特点2. 水泵的结构和工作过程a. 水泵的主要部件及功能b. 水泵的工作过程及影响因素3. 水泵的操作和使用a. 水泵的启动和停止b. 水泵的使用注意事项c. 水泵的运行维护4. 水泵的维护和保养a. 水泵的日常维护和保养b. 水泵的故障排查及处理方法5. 水泵的安全操作a. 水泵的安全操作规程b. 水泵的安全防护措施四、培训方式1. 理论授课通过讲解水泵的基本原理、结构和工作过程，让员工了解水泵的工作原理和分类，掌握水泵的操作方法和注意事项。
2. 现场操作演练在实际的操作场景中进行水泵的启动和停止、操作和使用，让员工亲自操作，掌握水泵的实际操作技能。
3. 考核评估对员工进行水泵操作和维护技能的考核评估，确保员工能够熟练掌握水泵的操作技能，提高工作效率。
五、培训时间和地点本次水泵技术培训将在公司内部进行，培训时间为2天，具体时间地点将另行通知。
六、培训人员1. 培训讲师公司邀请具有丰富水泵技术经验的专业讲师，为员工进行水泵技术培训。
2. 培训对象公司全体员工，特别是直接从事水泵操作和维护的员工。
七、培训后的跟进措施1. 培训总结报告对本次水泵技术培训进行总结报告，及时发现问题，提出改进建议。
2. 提供技术支持提供水泵技术支持，解答员工在工作中遇到的问题，确保员工能够有效地应用所学到的水泵技术。
水泵工操作培训计划一、前言水泵是一种常用的设备，用于从地下水源或其他水体中抽水供应给建筑物、农田灌溉或工业生产等用途。
水泵的正常使用和维护对于保障水资源的有效利用和设备的长期稳定运行至关重要。
本培训计划将重点介绍水泵的操作技能、维护方法和故障排除，以提高水泵工的专业技能和维修水泵的能力。
二、培训目标通过本培训计划，参训人员将能够掌握以下技能：1. 了解水泵的基本原理和分类；2. 能够独立操作各种类型的水泵，并正确使用相关设备和工具；3. 能够识别水泵的常见故障，并采取相应的维修方法；4. 具备水泵的常规维护和保养技能，延长设备的使用寿命；5. 了解水泵的安全操作规范，掌握事故应急处理的方法。
三、培训内容1. 水泵的基本原理和分类- 水泵的工作原理及基本构造- 不同类型水泵的特点和适用范围- 水泵的参数和技术指标2. 水泵的操作技能- 水泵的安装与拆卸- 启动和停止水泵- 调节水泵的流量和扬程3. 水泵的维护方法- 检查水泵的运行状态- 清洗水泵和过滤器- 更换水泵的密封件和轴承4. 水泵的故障排除- 水泵运行中的常见故障原因分析- 故障排除的基本方法和技巧- 使用检测仪器对水泵进行故障诊断5. 水泵的安全操作规范- 水泵的安全操作流程和注意事项- 紧急情况下的水泵停机和救援措施- 水泵维护中的安全隐患及预防措施四、培训方式本培训将采用理论教学与实际操作相结合的方式进行，分为课堂授课和现场实训两个阶段。
1. 课堂授课- 通过多媒体演示、教学视频和案例分析等形式，对水泵的基本原理、操作技能、维护方法和安全规范进行讲解。
- 开展交流讨论和互动答疑，加深参训人员对水泵知识的理解和记忆。
2. 现场实训- 利用实际的水泵设备和模拟工作场景进行操作练习和案例演练。
- 由资深技术人员指导，对参训人员进行实时的操作指导和纠正，提高操作技能和维修能力。
五、培训时间安排本培训计划将持续5天，每天8个小时，包括课堂授课和现场实训两个阶段。
一、实训背景随着我国工业和农业的快速发展，水泵作为流体输送的重要设备，其性能和效率对整个系统的运行至关重要。
斜流泵作为一种高效、节能的流体输送设备，广泛应用于水利工程、农业灌溉、城市给排水等领域。
为了深入了解斜流泵的工作原理和性能特点，提高我们的实践操作能力，本次实训选择了斜流泵叶轮模型作为研究对象。
二、实训目的1. 理解斜流泵的工作原理和结构特点。
2. 掌握斜流泵叶轮的设计方法和计算过程。
3. 通过实际操作，提高对斜流泵叶轮模型的加工和装配能力。
4. 分析斜流泵叶轮的运行性能，为实际工程应用提供理论依据。
三、实训内容1. 斜流泵工作原理及结构特点斜流泵是一种介于离心泵和混流泵之间的泵型，其叶轮进口为圆弧形，出口为直线形，流体在叶轮中做螺旋运动。
斜流泵具有扬程较高、流量较大、结构简单、运行平稳等优点。
2. 斜流泵叶轮设计（1）确定设计参数：根据实际应用需求，确定斜流泵的流量、扬程、转速等设计参数。
（2）叶轮几何参数计算：根据设计参数，计算叶轮的直径、叶片数、叶片出口角等几何参数。
（3）叶片形状设计：根据叶片出口角和叶片厚度，设计叶片形状。
3. 斜流泵叶轮模型加工与装配（1）材料选择：选用具有一定强度和耐腐蚀性的材料，如不锈钢、铸铁等。
（2）加工过程：按照设计图纸，进行叶轮毛坯的加工，包括粗加工、精加工、表面处理等。
（3）装配过程：将加工好的叶轮、轴、轴承等部件进行装配，确保叶轮与轴的同心度。
4. 斜流泵叶轮性能测试（1）测试设备：采用水泵性能测试台，对斜流泵叶轮进行性能测试。
（2）测试方法：在固定转速下，分别改变流量，测量叶轮的扬程、效率等性能参数。
（3）数据分析：根据测试数据，绘制叶轮性能曲线，分析其性能特点。
四、实训结果与分析1. 叶轮设计结果根据设计参数，计算得到斜流泵叶轮的直径为300mm，叶片数为6，叶片出口角为30°。
2. 叶轮加工与装配经过加工与装配，叶轮与轴的同心度达到0.05mm，满足设计要求。

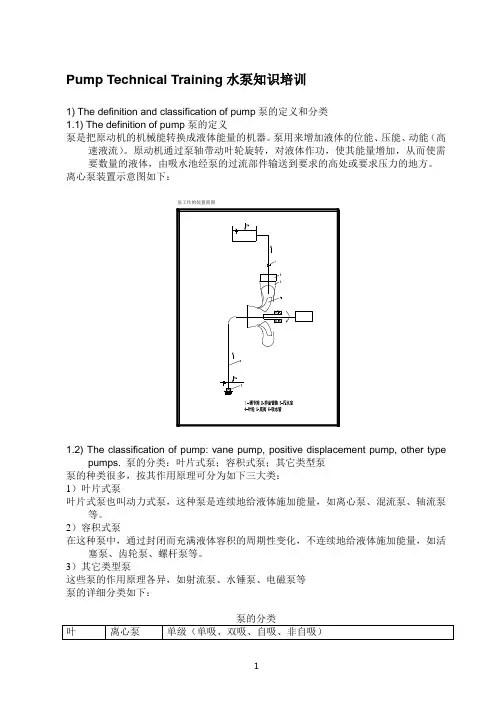

Pump Technical Training水泵知识培训1) The definition and classification of pump泵的定义和分类1.1) The definition of pump泵的定义泵是把原动机的机械能转换成液体能量的机器。
泵用来增加液体的位能、压能、动能（高速液流）。
原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水池经泵的过流部件输送到要求的高处或要求压力的地方。
离心泵装置示意图如下：泵工作的装置简图1.2) The classification of pump: vane pump, positive displacement pump, other typepumps. 泵的分类：叶片式泵；容积式泵；其它类型泵泵的种类很多，按其作用原理可分为如下三大类：1）叶片式泵叶片式泵也叫动力式泵，这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。
2）容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如活塞泵、齿轮泵、螺杆泵等。
3）其它类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等泵的详细分类如下：2) Vane pump flow passage parts and structure叶片泵的过流部件和结构形式2.1) Vane pump flow passage parts叶片式泵的过流部件叶片式泵的主要过流部件有吸水室、叶轮和压水室（包括导叶）。
泵吸水室位于叶轮前面，其作用是把液体引向叶轮，有直锥形、弯管形和螺旋形三种形式压水室位于叶轮外围，其作用是收集从叶轮流出的液体，送入排出管。
压水室主要有螺旋形压水室（涡壳），导叶和空间导叶三种形式叶轮是泵是重要的工作元件，是过流部件的心脏。
叶轮由盖板和中间的导叶组成，根据液体从叶轮流出的方向不同，叶轮分为离心式（径流式）、混流式（斜流式）和轴流式三种型式：离心式（径流式）叶轮——液体流出叶轮的方向垂直于轴线，即沿半径方向流出混流式（斜流式）叶轮——液体流出叶轮的方向倾斜于轴线轴流式叶轮——液体流出叶轮的方向平行于轴线，即沿轴线方向流出。
水泵操作培训计划一、培训目的本培训计划的目的是为了使学员掌握水泵的操作技能，了解水泵的基本原理和维护保养知识，提高水泵的使用效率和安全性，确保水泵的正常运行。
二、培训对象本培训适合于需要操作或维护水泵设备的相关人员，包括但不限于工程技术人员、维修人员、现场操作人员等。
三、培训内容1.水泵的基本原理和结构- 水泵的工作原理- 水泵的结构和分类- 水泵的工作流程2.水泵的操作和维护- 水泵的启动和停止- 水泵的操作注意事项- 水泵的日常维护保养- 水泵的故障排除和维修3.水泵的安全操作- 水泵操作的安全要求- 水泵操作中的风险和应对措施- 使用个人防护装备的注意事项- 紧急情况下的应急处置4.实践操作- 学员进行水泵的实际操作练习- 学员进行水泵故障排除和维修操作练习- 学员模拟水泵操作的紧急情况处理四、培训方法1.理论讲解- 采用讲解和示范相结合的方式进行水泵的基本原理和操作技能的理论讲解。
2.实践操作- 安排学员进行水泵的实际操作练习，并有专业技术人员进行指导和辅导。
3.案例分析- 结合实际案例，进行水泵操作中的常见问题分析和解决方法讨论。
4.考核评估- 通过理论知识测试和实际操作考核的方式，对学员的培训效果进行评估。
五、培训时间安排根据学员的实际情况和培训计划的安排，本次水泵操作培训将安排为一周时间，包括理论讲解、实践操作和考核评估。
六、培训地点培训地点将在公司内部选择一个设备完备且安全的实验室或场地进行。
七、培训师资本次培训将邀请公司内部具有丰富实践经验和专业技能的技术人员担任讲师，同时可邀请外部专业技术人员进行辅导指导。
八、培训设施为确保培训效果，培训中将提供必要的设备和工具，保证学员能够进行安全和有效的实践操作。
九、培训效果评估培训结束后，将通过理论知识测试和实际操作考核的方式对学员的培训效果进行评估，以确保学员掌握了水泵的操作技能和知识。
十、培训资料为方便学员学习和复习，培训将提供相关教材和资料，并鼓励学员进行学习笔记和心得总结。
第1篇一、培训目的为了确保水泵试验操作的规范性和安全性，提高试验数据的准确性，本次培训旨在让所有参与水泵试验的人员掌握水泵试验的操作规程，提高操作技能和安全意识。
二、培训对象所有参与水泵试验的工作人员，包括试验员、技术人员、安全员等。
三、培训内容1. 试验准备- 确认试验设备、仪器及辅助设施的状态，确保其完好无损。
- 检查试验现场的安全措施，包括警示标志、安全通道等。
- 检查试验用水的质量，确保水质符合试验要求。
2. 操作规程- 启动前准备：- 确认水泵已正确安装，所有连接部件牢固可靠。
- 打开所有阀门，检查管路系统无泄漏。
- 检查仪表和传感器，确保其正常工作。
- 启动过程：- 按照操作程序启动水泵，注意观察启动过程中的各项参数。
- 记录启动过程中的电压、电流、流量、压力等数据。
- 运行过程：- 观察水泵运行状态，注意倾听泵体的运行声音，如有异常应立即停机检查。
- 定期检查各仪表读数，确保数据准确。
- 记录运行过程中的各项数据，包括时间、流量、压力等。
- 停机过程：- 关闭水泵，逐步降低压力。
- 关闭所有阀门，确保系统无泄漏。
- 记录停机过程中的数据。
3. 安全注意事项- 试验过程中，必须佩戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
- 试验现场严禁无关人员进入，确保试验安全。
- 试验过程中，如发现异常情况，应立即停机检查，并报告上级。
- 试验结束后，应及时清理现场，确保试验环境整洁。
4. 数据记录与分析- 记录试验过程中的各项数据，包括时间、流量、压力、温度等。
- 对试验数据进行整理和分析，确保数据的准确性和可靠性。
- 根据试验结果，提出改进措施，优化水泵性能。
四、培训考核培训结束后，将对参训人员进行考核，包括理论考试和实际操作考核。
考核合格者方可参与水泵试验操作。
五、培训总结通过本次培训，希望所有参训人员能够掌握水泵试验的操作规程，提高操作技能和安全意识，为我国水泵行业的发展贡献力量。
HX型立轴斜流泵目录第一节概况 21.1)优点1.2)泵型号1.3)适用范围1.4)主要用途第二节结构 32.1)总体结构2.2)具体零部件2.3)标准结构一览表2.4)标准材料一览表第三节维护 83.1)运行日志3.2)检查3.3)故障检修作成：王冠超日期：2011.02.10第一节概况HX立轴斜流泵系列是面向出口和国内民用而开发的一般用途的泵。
泵的各要素都经过了改良，保持了原来的“标准化”的灵活性，考虑了轴径、口径和其他部件之间的最适当组合。
时刻注意按最适设计来制定方案。
1.1)主要优点•结构形式丰富多样，可满足用户的所有要求。
•单级泵扬程可达到100m以上。
•导流体也可以做成钢板焊接式结构。
•水中橡胶轴承可用不需外部注水的干式轴承代替。
•高品质、高性能的产品也可在供货期较短的情况下提供。
•与卧式泵相比，安装面积小。
•由于叶轮始终浸没在水中，所以不需提前注水就可迅速起动。
1.2)型号意义450 H B II M原动机 M：电动机直联GE：正交齿轮箱+柴油发动机GT：正交齿轮箱+蒸汽轮机或燃气轮机泵级数B：闭式叶轮K：半开式叶轮Z：轴流泵立式出水口径1.3)适用范围1.4)主要用途•一般工业用取水，送水，排水•海水淡化用•消防用•饮用水输送、雨水排水•河川、农业用取、排水第二节结构2.1）整体结构∙除了单基础式地上出水的基本结构外，还有双基础式，地下出水式，可抽式，带圆筒体式等结构∙旋转方向:从原动机看，顺时针旋转（CW）基本型地下出水式双基础式带圆筒体式可抽式(中扬程) (低扬程)2.2）具体零部件轴向力泵承担、无保护管轴向力原动机承担、有保护管中功率、无保护管高功率、有保护管2.2.1）出水壳体∙考虑到泵的内部损失即泵效率的情况下，尽量减小出水口径。
大体目标是流速控制在3.0–3.5m/sec。
∙出水壳体安装在底座上的钢板制台板上。
∙出水法兰的标准为GB 1.0MPa；其他法兰标准也可以适用。
