智能变电站继电保护题库 第五章 问答题

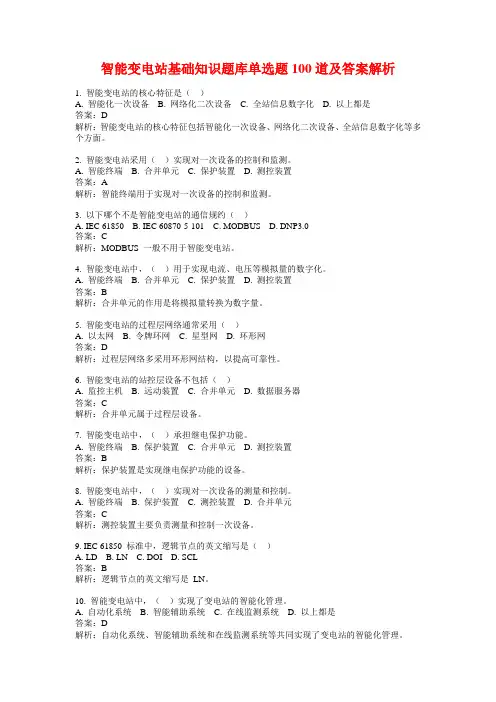

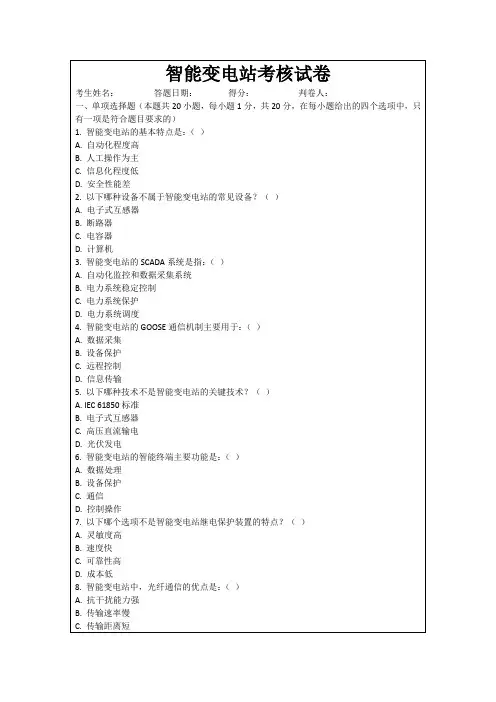

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

继电保护试题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.为简化试验过程，保护装置在进行整组试验时，可以用短接继电器触点的方法进行模拟。

传动或整组试验后不得再在二次回路上进行任何工作，否则应作相应的试验。

A、正确B、错误正确答案：B2.为了表现总结的典型性，可以将某些材料进行必要的艺术加工和创造。

A、正确B、错误正确答案：B3.保护信息子站事件顺序记录分辨率（SOE）为同一装置3ms。

A、正确B、错误正确答案：B4.国家电网公司特高压交流示范工程是的晋东南—南阳—荆门1000kV特高压工程。

A、正确B、错误正确答案：A5.若电流的大小和方向随时间变化，此电流称为交流电。

A、正确B、错误正确答案：A6.PT端子箱二次加压时应断开PT端子箱电压空开防止电压反送电A、正确B、错误正确答案：A7.发电厂和变电站宜采用强电一对一控制接线。

强电控制时，直流电源额定电压，可选用110V或220V。

A、正确B、错误正确答案：A8.在监控系统中，有功、无功、功率因数的采样是根据有功变送器、无功变送器采样计算出来的。

A、正确B、错误正确答案：B9.自动低频减负荷的先后顺序，应按负荷的重要性进行安排。

A、正确B、错误正确答案：A10.PowerPoint2010中没有的对齐方式是右对齐。

A、正确B、错误正确答案：B11.在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。

A、正确B、错误正确答案：A12.保护装置二次回路变动时，严防寄生回路存在，没用的线应拆除，临时所垫纸片应取出，接好已拆下的线头。

A、正确B、错误正确答案：A13.一只量限为100V，内阻为10kΩ的电压表，测量80V的电压时，在表内流过的电流是10mA。

A、正确B、错误正确答案：A14.一段导线的电阻为R，如果将它从中间对折后，并为一段新导线，则新电阻值为1／2R。

A、正确B、错误正确答案：B15.工作票中，应该含有时间同步装置、相关测控装置、通信电缆、监控中心等具体工作信息。

继电保护模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.220kV变压器中性点经间隙接地的零序过电压保护定值一般可整定为150V。

A、正确B、错误正确答案：B2.自动重合闸有两种启动方式：断路器控制开关位置与断路器位置不对应启动方式和保护启动方式。

A、正确B、错误正确答案：A3.当电流互感器误差超过10%时，可用两种同变比的互感器并接以减小电流互感器的负担。

A、正确B、错误正确答案：B4.单只电池巡检装置可独立测量蓄电池组中单体电池的端电压、电流、温度等状态量，实时监视整组蓄电池的运行状况。

A、正确B、错误正确答案：B5.把电容器串联起来，电路两端的电压等于各电容器两端的电压之和。

A、正确B、错误正确答案：A6.为保证远动信息的可靠传输，通讯规约都采用了相应的纠FALSE 技术，CRC校验是循环冗余校验。

A、正确B、错误正确答案：A7.整组动作时间测量是测量从模拟故障至断路器跳闸的动作时间。

A、正确B、错误正确答案：A8.由于条件的限制，有些记录很不完整，要在会后补记。

既是补记，就不可避免地掺加记录者的主观意志和好恶，这是可以理解的。

A、正确B、错误正确答案：B9.系统的同步脉冲信号通常以空接点方式输出，每小时发一次的脉冲称为1PPM脉冲信号。

A、正确B、错误正确答案：B10.在电解液中含有害的金属杂质时，在充电过程中将出现浅红色；如含有铁杂质时，将出现紫红色。

A、正确B、错误正确答案：B11.从各相首端引出的导线叫相线，俗称火线。

A、正确B、错误正确答案：A12.单电池组双母线直流系统能满足继电保护设备采用双重保护。

A、正确B、错误正确答案：B13.校验断路器跳闸位置开关量状态,应使断路器分别处于合闸状态和分闸状态。

A、正确B、错误正确答案：A14.在工作开始前，认真对照已审批过的二次工作安全措施票逐条执行，并在“执行”栏打勾。

如在执行过程中有与实际不相符的，应认真检查核实，确认无误后方可实施。

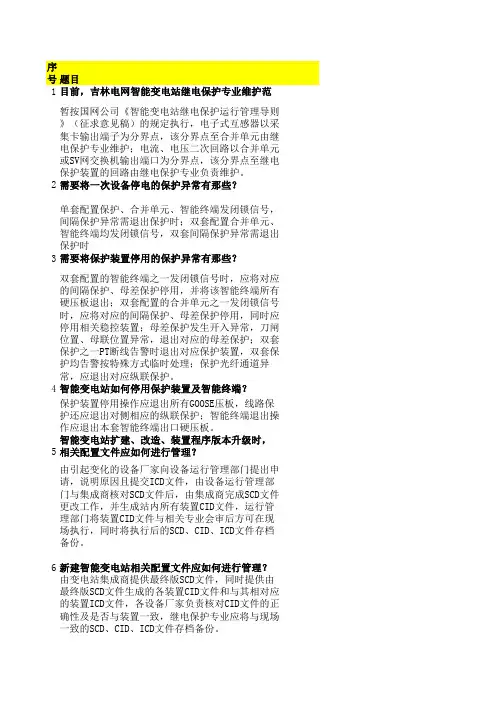

序号题目1目前，吉林电网智能变电站继电保护专业维护范暂按国网公司《智能变电站继电保护运行管理导则》（征求意见稿）的规定执行，电子式互感器以采集卡输出端子为分界点，该分界点至合并单元由继电保护专业维护；电流、电压二次回路以合并单元或SV网交换机输出端口为分界点，该分界点至继电保护装置的回路由继电保护专业负责维护。

2需要将一次设备停电的保护异常有那些？单套配置保护、合并单元、智能终端发闭锁信号，间隔保护异常需退出保护时；双套配置合并单元、智能终端均发闭锁信号，双套间隔保护异常需退出保护时3需要将保护装置停用的保护异常有那些？双套配置的智能终端之一发闭锁信号时，应将对应的间隔保护、母差保护停用，并将该智能终端所有硬压板退出；双套配置的合并单元之一发闭锁信号时，应将对应的间隔保护、母差保护停用，同时应停用相关稳控装置；母差保护发生开入异常，刀闸位置、母联位置异常，退出对应的母差保护；双套保护之一PT断线告警时退出对应保护装置，双套保护均告警按特殊方式临时处理；保护光纤通道异常，应退出对应纵联保护。

4智能变电站如何停用保护装置及智能终端？保护装置停用操作应退出所有GOOSE压板，线路保护还应退出对侧相应的纵联保护；智能终端退出操作应退出本套智能终端出口硬压板。

5智能变电站扩建、改造、装置程序版本升级时，相关配置文件应如何进行管理？由引起变化的设备厂家向设备运行管理部门提出申请，说明原因且提交ICD文件，由设备运行管理部门与集成商核对SCD文件后，由集成商完成SCD文件更改工作，并生成站内所有装置CID文件，运行管理部门将装置CID文件与相关专业会审后方可在现场执行，同时将执行后的SCD、CID、ICD文件存档备份。

6新建智能变电站相关配置文件应如何进行管理？由变电站集成商提供最终版SCD文件，同时提供由最终版SCD文件生成的各装置CID文件和与其相对应的装置ICD文件，各设备厂家负责核对CID文件的正确性及是否与装置一致，继电保护专业应将与现场一致的SCD、CID、ICD文件存档备份。

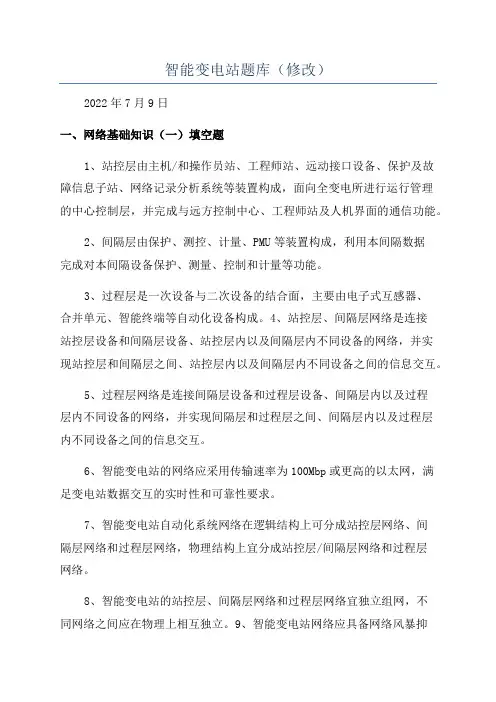

智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

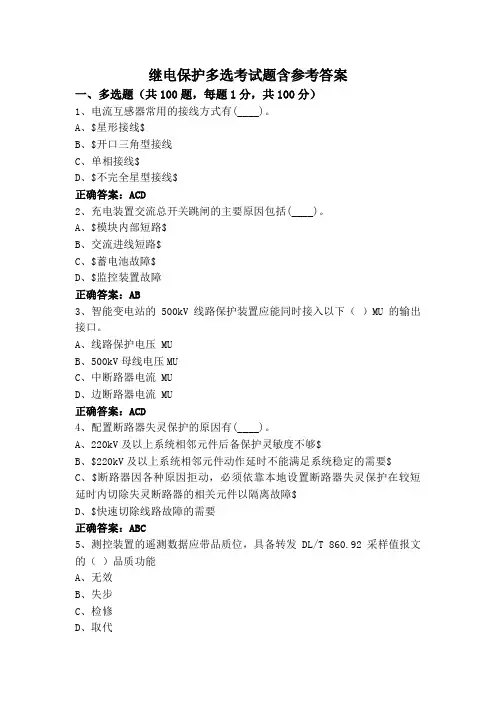

继电保护多选考试题含参考答案一、多选题（共100题，每题1分，共100分）1、电流互感器常用的接线方式有(____)。

A、$星形接线$B、$开口三角型接线C、单相接线$D、$不完全星型接线$正确答案：ACD2、充电装置交流总开关跳闸的主要原因包括(____)。

A、$模块内部短路$B、交流进线短路$C、$蓄电池故障$D、$监控装置故障正确答案：AB3、智能变电站的500kV线路保护装置应能同时接入以下（）MU的输出接口。

A、线路保护电压 MUB、500kV母线电压MUC、中断路器电流 MUD、边断路器电流 MU正确答案：ACD4、配置断路器失灵保护的原因有(____)。

A、220kV及以上系统相邻元件后备保护灵敏度不够$B、$220kV及以上系统相邻元件动作延时不能满足系统稳定的需要$C、$断路器因各种原因拒动，必须依靠本地设置断路器失灵保护在较短延时内切除失灵断路器的相关元件以隔离故障$D、$快速切除线路故障的需要正确答案：ABC5、测控装置的遥测数据应带品质位，具备转发DL/T 860.92采样值报文的（）品质功能A、无效B、失步C、检修D、取代正确答案：ABC6、智能变电站关于二次系统检修的变化之处有（）A、$合并单元输出数据带有品质，不使用错误数据，无需二次回路接线检查$B、$现场不存在回路电阻问题，无需测试回路电阻$C、$光纤通讯没有接地的可能，减轻了现场查接地的工作量D、现场无需校验电流或电压互感器的极性，极性由安装位置决定$正确答案：ABCD7、可控硅触发脉冲不正确的选项（）。

A、上升沿和下降沿陡度无要求，只要有触发脉冲就可以正常工作B、上升沿要陡C、下降沿要陡D、波形无严格要求正确答案：ACD8、某保护班组对某3/2接线的500kV变电站线路保护及开关保护进行定期校验，在整组传动试验之前，对线路保护及开关保护装置的检查及校验无异常。

在做开关重合闸整组传动试验过程中，模拟线路单相瞬时接地，距离1段动作，发现开关重合不成功。

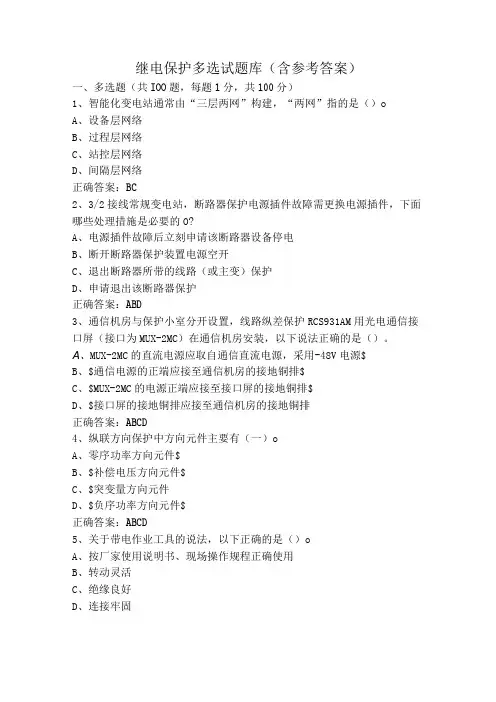

继电保护多选试题库（含参考答案）一、多选题（共IOO题，每题1分，共100分）1、智能化变电站通常由“三层两网”构建，“两网”指的是（）oA、设备层网络B、过程层网络C、站控层网络D、间隔层网络正确答案：BC2、3/2接线常规变电站，断路器保护电源插件故障需更换电源插件，下面哪些处理措施是必要的O?A、电源插件故障后立刻申请该断路器设备停电B、断开断路器保护装置电源空开C、退出断路器所带的线路（或主变）保护D、申请退出该断路器保护正确答案：ABD3、通信机房与保护小室分开设置，线路纵差保护RCS931AM用光电通信接口屏（接口为MUX-2MC）在通信机房安装，以下说法正确的是（）。

A、MUX-2MC的直流电源应取自通信直流电源，采用-48V电源$B、$通信电源的正端应接至通信机房的接地铜排$C、$MUX-2MC的电源正端应接至接口屏的接地铜排$D、$接口屏的接地铜排应接至通信机房的接地铜排正确答案：ABCD4、纵联方向保护中方向元件主要有（一）oA、零序功率方向元件$B、$补偿电压方向元件$C、$突变量方向元件D、$负序功率方向元件$正确答案：ABCD5、关于带电作业工具的说法，以下正确的是（）oA、按厂家使用说明书、现场操作规程正确使用B、转动灵活C、绝缘良好D、连接牢固正确答案：ABCD6、变电站计算机监控系统每个测控单元的（）等都独立于其它测控单元A、处理、逻辑运算控制B、开关同期C、直流系统电源D、数据采集正确答案：ABD7、站内操作包含以下的操作内容（）A、$定值区切换$B、$软压板投退$C、断路器操作$D、$主变分接头控制正确答案：ABCD8、按照防御外界磁场或者电场影响的能力分类包括（—）oA、$11$B、$IVC、$111$D、1$正确答案：ABCD9、工作票签发人或工作负责人，应根据现场的（）等具体情况，增设专责监护人和确定被监护的人员。

A、$安全措施$B、$施工范围$C、$工作需要D、安全条件$正确答案：BCD10、电力系统分析使用的输电线路参数有（——）。

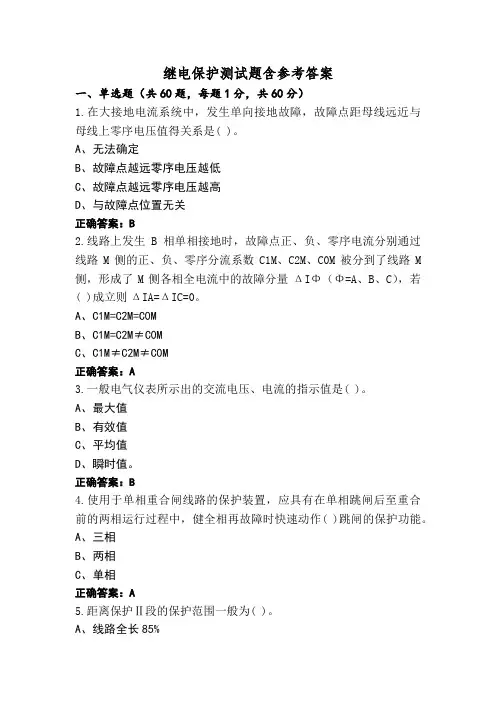

继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。

A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。

A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。

A、最大值B、有效值C、平均值D、瞬时值。

正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。

A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。

A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。

A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。

A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。

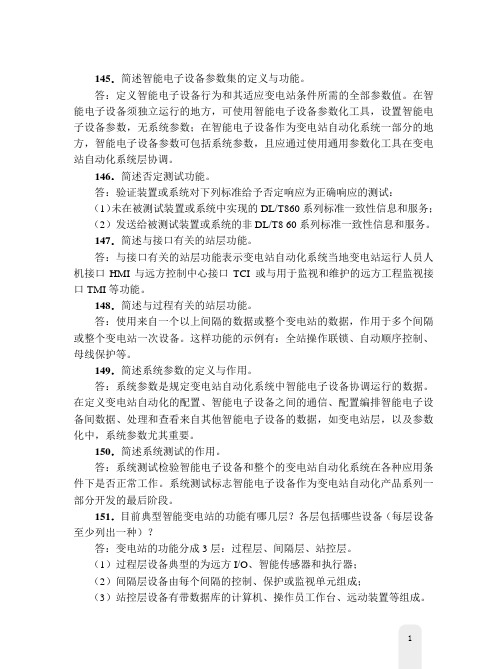

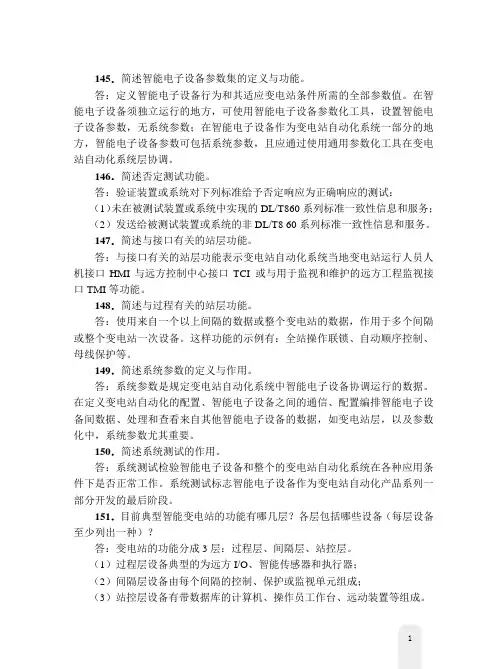

145．简述智能电子设备参数集的定义与功能。

答：定义智能电子设备行为和其适应变电站条件所需的全部参数值。

在智能电子设备须独立运行的地方，可使用智能电子设备参数化工具，设置智能电子设备参数，无系统参数；在智能电子设备作为变电站自动化系统一部分的地方，智能电子设备参数可包括系统参数，且应通过使用通用参数化工具在变电站自动化系统层协调。

146．简述否定测试功能。

答：验证装置或系统对下列标准给予否定响应为正确响应的测试：（1）未在被测试装置或系统中实现的DL/T860系列标准一致性信息和服务；（2）发送给被测试装置或系统的非DL/T8 60系列标准一致性信息和服务。

147．简述与接口有关的站层功能。

答：与接口有关的站层功能表示变电站自动化系统当地变电站运行人员人机接口HMI与远方控制中心接口TCI 或与用于监视和维护的远方工程监视接口TMI等功能。

148．简述与过程有关的站层功能。

答：使用来自一个以上间隔的数据或整个变电站的数据，作用于多个间隔或整个变电站一次设备。

这样功能的示例有：全站操作联锁、自动顺序控制、母线保护等。

149．简述系统参数的定义与作用。

答：系统参数是规定变电站自动化系统中智能电子设备协调运行的数据。

在定义变电站自动化的配置、智能电子设备之间的通信、配置编排智能电子设备间数据、处理和查看来自其他智能电子设备的数据，如变电站层，以及参数化中，系统参数尤其重要。

150．简述系统测试的作用。

答：系统测试检验智能电子设备和整个的变电站自动化系统在各种应用条件下是否正常工作。

系统测试标志智能电子设备作为变电站自动化产品系列一部分开发的最后阶段。

151．目前典型智能变电站的功能有哪几层？各层包括哪些设备（每层设备至少列出一种）？答：变电站的功能分成3层：过程层、间隔层、站控层。

（1）过程层设备典型的为远方I/O、智能传感器和执行器；（2）间隔层设备由每个间隔的控制、保护或监视单元组成；（3）站控层设备有带数据库的计算机、操作员工作台、远动装置等组成。

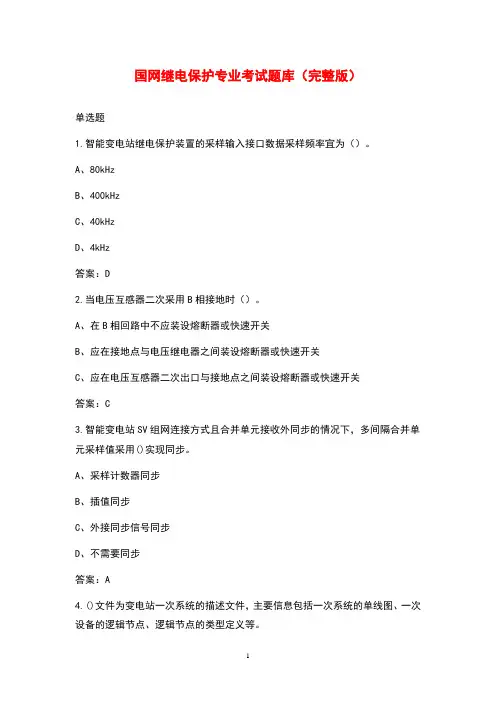

国网继电保护专业考试题库（完整版）单选题1.智能变电站继电保护装置的采样输入接口数据采样频率宜为（）。

A、80kHzB、400kHzC、40kHzD、4kHz答案：D2.当电压互感器二次采用B相接地时（）。

A、在B相回路中不应装设熔断器或快速开关B、应在接地点与电压继电器之间装设熔断器或快速开关C、应在电压互感器二次出口与接地点之间装设熔断器或快速开关答案：C3.智能变电站SV组网连接方式且合并单元接收外同步的情况下，多间隔合并单元采样值采用()实现同步。

A、采样计数器同步B、插值同步C、外接同步信号同步D、不需要同步答案：A4.()文件为变电站一次系统的描述文件，主要信息包括一次系统的单线图、一次设备的逻辑节点、逻辑节点的类型定义等。

B、SSDC、SCDD、CID答案：B5.当小接地系统中发生单相金属性接地时，中性点对地电压为（）。

A、UφB、-UφC、0D、Uφ答案：B6.若装置处于检修状态，品质Quality的()位被置TRUE。

A、validityB、sourceC、testD、operatorBlocked答案：C7.有源GIS电子式互感器中传感电压的感应元件多为()。

A、罗氏线圈B、低功率线圈C、取能线圈D、电容分压环8.采用IEC61850-9-2点对点模式的智能变电站，若仅合并单元投检修将对线路差动保护产生的影响有()(假定保护线路差动保护只与间隔合并单元通信)。

A、差动保护闭锁，后备保护开放B、所有保护闭锁C、所有保护开放D、差动保护开放，后备保护闭锁答案：B9.线路保护的纵联通道采用()逻辑节点建立模型。

A、PDjFB、PDISC、PSCHD、PTOC答案：C10.下列说法()是正确的。

A、空芯线圈的输出信号是被测电流的微分B、空芯线圈的输出信号是被测电流的积分C、空芯线圈的输出信号与被测电流成正比D、空芯线圈的输出信号与被测电流成反比答案：A11.对于自辐变压器的接地保护，当有选择性要求时应装设：(）。

继电保护试题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、220kV及以上变压器电量保护按双重化配置，每套保护包含完整的主、后备保护功能变压器各侧及公共绕组的MU均按( )配置，中性点电流、间隙电流并入( )A、双重化独立合并单元B、变压器各侧双套，公共绕组单套独立合并单元C、变压器各侧与公共绕组共用2套合并单元相应侧MUD、双重化相应侧MU正确答案：D2、GOOSE报文保证其通信可靠性的方式是( )。

A、协议问答握手机制B、由以太网链路保证C、报文重发与超时机制D、MAC地址与端口绑定正确答案：C3、双母线运行倒闸过程中会出现同一断路器的两个隔离开关同时闭合的情况，如果此时Ⅰ母发生故障，母线保护应( )。

A、切除两条母线B、切除Ⅰ母C、切除Ⅱ母D、两条母线均不切除正确答案：A4、中心点接地变压器发生高压侧单相接地故障，故障点越靠近中心点，相间纵差保护灵敏度( )。

A、越高B、越低C、没有变化D、以上都有可能。

正确答案：B5、下列保护中，属于后备保护的是( )。

A、高频闭锁零序保护B、断路器失灵保护C、气体（瓦斯）保护D、变压器差动保护正确答案：B6、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是( )A、电压补偿角B、线路阻抗角C、保护安装处的功角D、功率因数角正确答案：B7、断路器的跳合闸位置监视灯串联一个电阻，其目的是为了( )。

A、防止灯泡过热。

B、限制通过跳闸绕组的电流C、防止因灯座短路造成断路器误跳闸D、补偿灯泡的额定电压正确答案：C8、( )kV及以上系统保护、高压侧为330kV及以上的变压器和300MW及以上的发电机变压器组差动保护用电流互感器宜采用TPY电流互感器。

A、110B、330C、500D、220正确答案：B9、电容器低电压保护的动作电压（一次值）可取Uop=( )Un。

A、(0.6-0.7)B、(0.5-0.6)C、(0.8-0.9)D、(0.7-0.8)正确答案：B10、高频闭锁距离保护的优点是( )。

智能变电站继电保护普考试题（一）姓名工作单位一、填空题（25题，每空1分，共25分。

）1.保护装置应由独立的（直流/直流）变换器供电。

直流电压消失时，装置不应误动。

2.直流电源纹波系数（≤5%）时，保护装置应正确工作。

3.智能终端具备跳/合闸命令输出的监测功能。

当智能终端接收到跳闸命令后，应通过(GOOSE网)发出收到跳令的报文。

4.保护装置零序电压应采用（自产零序电压）。

5.智能变电站内，除纵联保护通道外，应采用（多模）光纤，采用无金属、阻燃、防鼠咬的光缆。

6.保护装置应按MU设置“SV接收”软压板。

当保护装置检修压板和MU上送的检修数据品质位不一致时，保护装置应报警并闭锁相关保护；“SV接收”压板退出后，相应采样值显示为（0），不应发SV品质报警信息。

7.电子式互感器的采集单元（A/D采样回路）、合并单元（MU）、保护装置、光纤连接、智能终端、过程层网络交换机等设备任一元件损坏时应告警，除（出口继电器）外，不应引起保护误动作跳闸。

8.保护装置上送站控层数据所带的时标，应采用（标准零时区），不应采用当地时区，人机界面应采用当地时区。

9.保护装置应支持不小于（16）个客户端的TCP/IP访问连接，应支持不小于（12）个报告实例。

10.电子式互感器两路独立采样数据的幅值差不应大于实际输入量幅值的（2.5%）（或0.02I n/0.02U n）。

11.MU时钟同步信号从无到有变化过程中，其采样周期调整步长应不大于（1μs）。

12.MU应实现采集器间的采样同步功能，外部同步时钟信号消失后，至少应满足10min内(4μs）同步精度要求。

13.开入动作电压应在额定直流电源电压的55%～70%范围内，可选择单开入或双位置开入，输出均采用(双位置)。

14.智能终端应具备接收IRIG-B码或PPS时钟同步信号功能，装置的对时精度误差应不大于(±1ms)。

15.接入两段及以上母线电压的母线电压MU，电压并列功能宜由(母线电压MU)实现；通过GOOSE网络获取母联（分段）断路器、刀闸位置信息，实现电压并列功能。

第5章电子式互感器习题答案1.什么是电子式互感器？答：电子式互感器由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置的一种装置。

2.有源电子式互感器利用的原理是什么？答：有源电子式互感器利用电磁感应等原理感应被测信号，对于电流互感器采用罗式线圈，对于电压互感器采用电阻、电容或电感分压等方式。

有源电子式互感器的高压平台传感头部分具有需电源供电的电子电路，在一次平台上完成模拟量的数值采样（即远端模块），利用光纤传输将数字信号传送到二次的保护、测控和计量系统。

3.无源电子式互感器利用的原理是什么？答：无源电子式互感器又称为光学互感器。

无源电子式电流互感器利用法拉第（Faraday）磁光效应感应被测信号，传感头部分分为磁光玻璃和全光纤两种。

无源电子式电压互感器利用波克尔斯（Pockels）电光效应或基于逆压电效应感应被测信号，现在研究的光学电压互感器大多是基于波克尔斯效应。

无源电子式互感器传感头部分不需要复杂的供电装置，整个系统的线性度比较好。

无源电子式互感器利用光纤传输一次电流、电压的传感信号，至主控室或保护小室进行调制和解调，输出数字信号至合并单元，供保护、测控、计量使用。

无源电子式互感器的传感头部分是较复杂的光学系统，容易受到多种环境因素的影响，例如温度、振动等，影响实用化的进程。

4.影响电子式互感器准确度的主要因素有哪些？答：影响电子式互感器准确度的主要因素有两方面：一方面为传感器误差和数值处理误差，传感器误差与互感器的传感原理和制造工艺相关；另一方面为数值处理误差主要是计算的舍入误差。

5.简述罗氏线圈电流互感器的原理。

答：罗氏线圈为均匀缠绕在环状非殊磁性骨架上的空心线圈，骨架采用塑料、陶瓷等非铁磁材料，其相对磁导率与空气的相对磁导率相同，这是空心线圈有别于带铁芯的电流互感器的一个显著特征。

其基本原理仍然为法拉第电磁感应原理，即一次电流i产生的交变磁场在线，e与i的变化率成正比，如此则可以通过将实测的e 圈两端感应出电动势e。

继电保护模拟试题+答案一、判断题（共100题，每题1分，共100分）1.无功功率是无用功率,所以无功功率在哪里发生，就应在哪里补偿。

A、正确B、错误正确答案：B2.有两只电容器A、B，A的电容为20μF、耐压为450V；B的电容为60μF、耐压为300V，现串联当作一只耐压600V的电容器使用。

A、正确B、错误正确答案：A3.按照部颁反措要点的要求，防止跳跃继电器的电流线圈应接在出口触点与断路器控制回路之间。

A、正确B、错误正确答案：A4.继电保护故障信息系统主站，下载录波文件需要进入"设备参数"菜单。

A、正确B、错误正确答案：A5.均衡负荷母联备自投需由两套备自投装置配合完成所需功能。

A、正确B、错误正确答案：A6.遥信采集一般使用常开接点，当某一采集接点使用动断接点时，会出现遥信值和实际值相反的现象，可将该遥信参数中的取反项选中，或将采集接点改为常开接点使遥信状态与实际一致。

A、正确B、错误正确答案：A7.一般电流表都有两个以上的量程，是在表内并入不同阻值的分流电阻所构成。

A、正确B、错误正确答案：A8.在电路的任何一个闭合回路里，回路中各电动势的代数和小于各电阻上电压降的代数和。

A、正确B、错误正确答案：B9.后台计算机加电后，设备各部件、元器件及其他设备应无变形、变色、异味、温度异常等现象。

A、正确B、错误正确答案：A10.正弦交流电的有效值等于√3倍最大值。

A、正确B、错误正确答案：B11.当事人平等原则表示合同当事人身份地位平等。

A、正确B、错误正确答案：B12.可以通过手动起动故障录波器录波。

A、正确B、错误正确答案：A13.天线的问题来自于架设和连接上，应保证高频传输的OUT端与主机连接的线缆可靠相连。

A、正确B、错误正确答案：A14.三相电路中，相线间的电压叫相电压。

A、正确B、错误正确答案：B15.抢救伤员最常用的体位是仰卧位。

A、正确B、错误正确答案：A16.应保证合理的设备验收时间，确保验收质量。

第一章判断题1.智能变电站的二次电压并列功能在母线合并单元中实现。

答案：对2.智能变电站站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能：其合闸命令输出则并接至合闸单元。

答案：对3.对于500千伏智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

答案：对4.任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

答案：错5.智能变电站内双重化配置的两套保护电压﹑电流采样值应分别取自相互独立的合并单元. 答案：对6.双重化配置的保护使用的GOOSE(SV)网络应遵循相互独立的原则,当一个网络异常或退出时不应影响另一个网络的运行.答案：对7.智能变电站要求光波长1310nm光纤的光纤发送功率为-20dbm~-14dbm,光接收灵敏度为-31dbm~-14dbm答案：对8.智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵﹑失灵联跳开入软压板即可设在接收端，也可设在发送端。

答案：错9.有些电子式互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后延迟一定时间。

此延时称为“唤醒时间”。

在此延时期间内，电子式互感器的输出为零。

答案：对10.唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

答案：对11.温度变化不会影响光电效应原理中互感器的准确度。

答案：错12.长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

答案：对13.合并单元的时钟输入只能是光信号。

14.用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

答案：对15.电子式互感器的采样数据品质标志应实时反映自检状态，不应附加任何延时或展宽。

答案：对16.现场检修工作时，SV采样网络与GOOSE网络可以联通。

继电保护练习题库及答案一、单选题（共50题，每题1分，共50分）1、保护屏柜上交流电压回路的空气开关应与电压回路总路开关在( )上有明确的配合关系。

A、合闸电压B、跳闸时限C、跳闸电压D、合闸时限正确答案：B2、GOOSE报文判断中断的依据为在接收报文的允许生存时间的( )倍时间内没有收到下一帧报文。

A、1B、4C、2D、3正确答案：C3、录波及网络报文记录分析装置开关量采用( )通过过程层GOOSE网络传输。

A、IEC61850-8-1B、FT3C、IEC61850-9-2D、MMS正确答案：A4、对双端电源的线路，过渡电阻对送电侧的距离继电器工作的影响是( )。

A、只会使保护区缩短B、没有影响C、只会使继电器超越D、视条件可能会失去方向性，也可能使保护区缩短，也可能超越或拒动正确答案：D5、励磁涌流衰减时间常数与变压器至( )的阻抗大小、变压器的容量和铁芯的材料等因素有关。

A、系统B、电源之间C、接地点D、以上说法均不正确。

正确答案：B6、电子式互感器（含MU）应能真实地反映一次电流或电压，额定延时时间不大于( )、唤醒时间为( )A、1500us10usB、2000us0usC、1000us0usD、2500us10us正确答案：B7、来自同一或不同制造商的两个及以上智能电子设备交换信息、使用信息以正确执行规定功能的能力，命名为( )A、—致性B、互操作性C、互换性D、正确性正确答案：B8、双母线差动保护中，Ⅰ、Ⅱ母线相继发生短路故障，不能反映后一母线故障的母线保护是( )。

A、元件固定联接的母线完全电流差动保护B、比较母联电流相位构成的母线差动保护C、比率制动式母线差动保护D、以上都不对正确答案：B9、ICD文件中描述了装置的数据模型和能力，包括( )。

A、装置包含哪些逻辑装置、逻辑节点B、逻辑节点类型、数据类型的定义C、装置通信能力和参数的描述D、以上都是正确答案：D10、母线差动保护电流回路断线闭锁元件，其电流定值一般可整定为电流互感器额定电流的( )。
