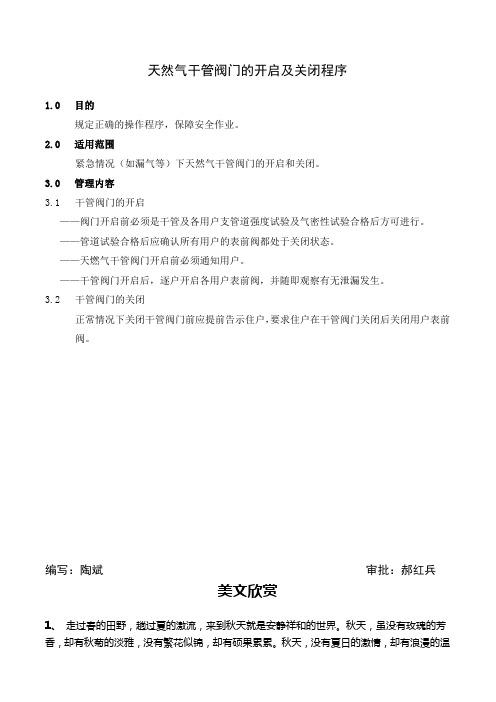

天然气干管阀门的开启及关闭程序1.0目的规定正确的操作程序，保障安全作业。
2.0适用范围紧急情况（如漏气等）下天然气干管阀门的开启和关闭。
3.0管理内容3.1干管阀门的开启——阀门开启前必须是干管及各用户支管道强度试验及气密性试验合格后方可进行。
——管道试验合格后应确认所有用户的表前阀都处于关闭状态。
——天燃气干管阀门开启前必须通知用户。
——干管阀门开启后，逐户开启各用户表前阀，并随即观察有无泄漏发生。
3.2干管阀门的关闭正常情况下关闭干管阀门前应提前告示住户，要求住户在干管阀门关闭后关闭用户表前阀。
编写：陶斌审批：郝红兵美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

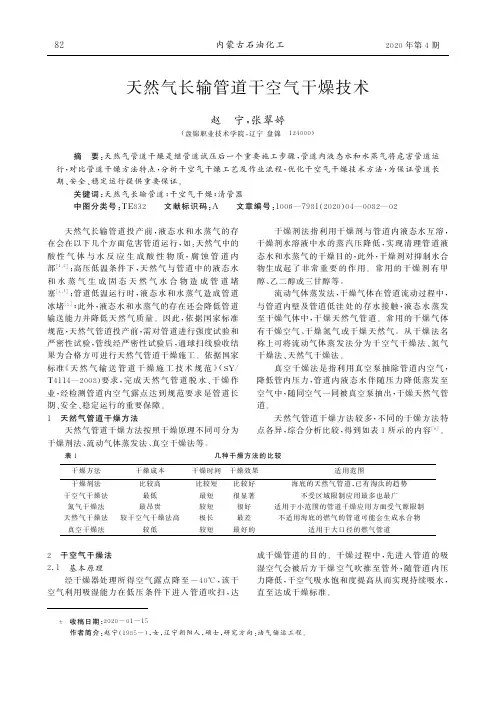

天然气长输管道干空气干燥技术赵 宁，张翠婷（盘锦职业技术学院，辽宁盘锦 １２４０００） 摘 要：天然气管道干燥是继管道试压后一个重要施工步骤，管道内液态水和水蒸气将危害管道运行，对比管道干燥方法特点，分析干空气干燥工艺及作业流程，优化干空气干燥技术方法，为保证管道长期、安全、稳定运行提供重要保证。
关键词：天然气长输管道；干空气干燥；清管器 中图分类号：ＴＥ８３２ 文献标识码：Ａ 文章编号：１００６—７９８１（２０２０）０４—００８２—０２ 天然气长输管道投产前，液态水和水蒸气的存在会在以下几个方面危害管道运行，如：天然气中的酸性气体与水反应生成酸性物质，腐蚀管道内部［１，２］；高压低温条件下，天然气与管道中的液态水和水蒸气生成固态天然气水合物造成管道堵塞［３，４］；管道低温运行时，液态水和水蒸气造成管道冰堵［５］；此外，液态水和水蒸气的存在还会降低管道输送能力并降低天然气质量。
因此，依据国家标准规范，天然气管道投产前，需对管道进行强度试验和严密性试验，管线经严密性试验后，通球扫线验收结果为合格方可进行天然气管道干燥施工。
依据国家标准《天然气输送管道干燥施工技术规范》（ＳＹ／Ｔ４１１４—２００８）要求，完成天然气管道脱水、干燥作业，经检测管道内空气露点达到规范要求是管道长期、安全、稳定运行的重要保障。
１ 天然气管道干燥方法天然气管道干燥方法按照干燥原理不同可分为干燥剂法、流动气体蒸发法、真空干燥法等。
干燥剂法指利用干燥剂与管道内液态水互溶，干燥剂水溶液中水的蒸汽压降低，实现清理管道液态水和水蒸气的干燥目的，此外，干燥剂对抑制水合物生成起了非常重要的作用。
常用的干燥剂有甲醇、乙二醇或三甘醇等。
流动气体蒸发法，干燥气体在管道流动过程中，与管道内壁及管道低洼处的存水接触，液态水蒸发至干燥气体中，干燥天然气管道。
常用的干燥气体有干燥空气、干燥氮气或干燥天然气。
从干燥法名称上可将流动气体蒸发法分为干空气干燥法、氮气干燥法、天然气干燥法。

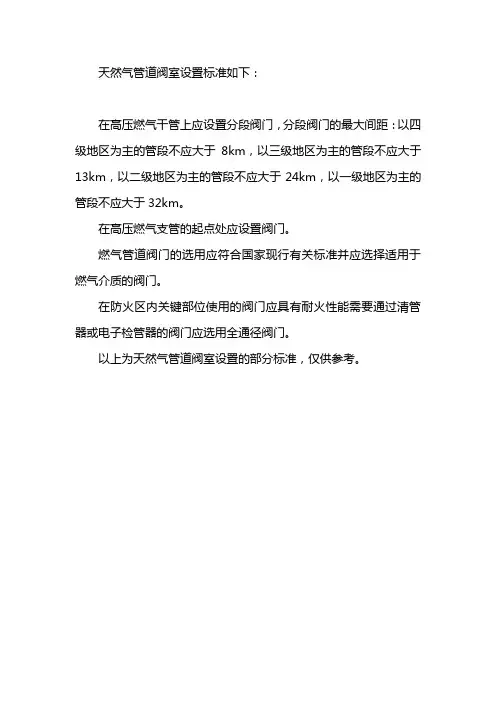

天然气管道阀室设置标准如下：
在高压燃气干管上应设置分段阀门，分段阀门的最大间距：以四级地区为主的管段不应大于8km，以三级地区为主的管段不应大于13km，以二级地区为主的管段不应大于24km，以一级地区为主的管段不应大于32km。
在高压燃气支管的起点处应设置阀门。
燃气管道阀门的选用应符合国家现行有关标准并应选择适用于燃气介质的阀门。
在防火区内关键部位使用的阀门应具有耐火性能需要通过清管器或电子检管器的阀门应选用全通径阀门。
以上为天然气管道阀室设置的部分标准，仅供参考。
天然气灶使用的操作流程1. 准备工作在使用天然气灶之前，需要进行以下准备工作：•确保天然气供应正常：检查天然气阀门是否打开，确保天然气管道畅通。
•清洁工作台面：将工作台面清洁干净，确保没有易燃物料。
2. 点火步骤使用天然气灶时，需要按照以下步骤点火：1.打开天然气阀门：将天然气阀门旋转到开启位置。
2.检查气体泄漏：使用肥皂水或者其他泡沫剂涂抹在连接部位，观察是否存在气泡，如果有泡沫出现，表示有气体泄漏，需要立即关闭阀门，并联系专业人士进行修理。
3.调节火力大小：根据需要，将炉灶上的旋钮调整到相应的火力大小。
4.点火操作：在打开气阀后，用火柴或者点火器点燃天然气灶的火源。
5.观察点火情况：点火后，观察是否顺利点燃，如果没有点燃，可稍微旋转旋钮，再次尝试。
6.检查火焰颜色：确保火焰是蓝色的，如果出现黄色火焰，可能是燃烧不完全，应及时检修。
3. 使用注意事项在使用天然气灶时，需要注意以下事项：•室内通风: 在使用天然气炉灶时，确保室内有良好的通风，以免积聚有害气体。
•避免滞留燃气: 在煮完菜后，及时关闭炉灶旋钮，避免气体滞留造成安全隐患。
•调整火力大小: 根据不同烹饪需要，调整火力大小，避免食物煮焦或者煮糊。
•禁止运动当中使用: 在使用天然气灶时，不要将炉灶放置在不稳定的表面上，避免意外发生。
4. 关闭步骤在使用完天然气灶后，需要按照以下步骤进行关闭操作：1.关闭炉灶旋钮: 将炉灶上的旋钮逆时针旋转到关闭位置。
2.关闭天然气阀门: 将天然气阀门逆时针旋转到关闭位置。
3.清洁清理: 使用清洁剂和清洁布清洁炉灶表面，确保没有食物残留。
4.整理周围环境: 将使用过的烹饪工具归位，确保周围环境整洁。
5. 常见故障处理在使用天然气灶过程中，可能会遇到一些常见问题，可以尝试以下解决方法：•点火无火焰：检查天然气阀门是否打开，是否有气泡泄漏。
如果都正常，可能是点火器故障，可以更换点火器。
•火焰不稳定：检查天然气阀门是否打开以及气体供应是否正常，可以调节旋钮火力大小。

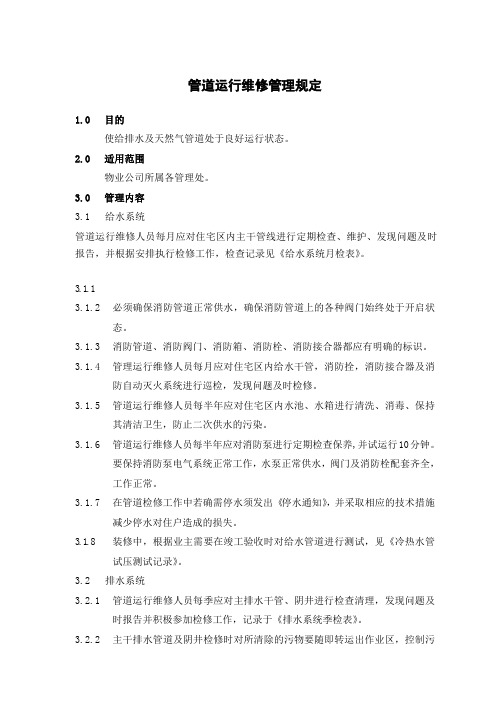

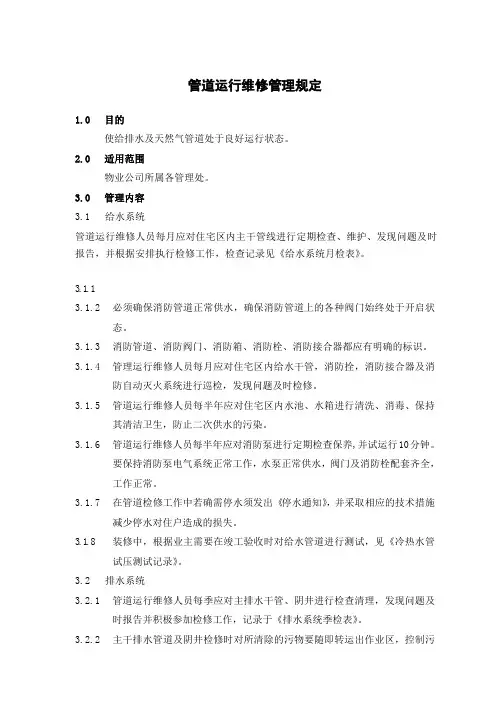

管道运行维修管理规定1.0目的使给排水及天然气管道处于良好运行状态。
2.0适用范围物业公司所属各管理处。
3.0管理内容3.1给水系统管道运行维修人员每月应对住宅区内主干管线进行定期检查、维护、发现问题及时报告，并根据安排执行检修工作，检查记录见《给水系统月检表》。
3.1.13.1.2必须确保消防管道正常供水，确保消防管道上的各种阀门始终处于开启状态。
3.1.3消防管道、消防阀门、消防箱、消防栓、消防接合器都应有明确的标识。
3.1.4管理运行维修人员每月应对住宅区内给水干管，消防拴，消防接合器及消防自动灭火系统进行巡检，发现问题及时检修。
3.1.5管道运行维修人员每半年应对住宅区内水池、水箱进行清洗、消毒、保持其清洁卫生，防止二次供水的污染。
3.1.6管道运行维修人员每半年应对消防泵进行定期检查保养,并试运行10分钟。
要保持消防泵电气系统正常工作，水泵正常供水，阀门及消防栓配套齐全，工作正常。
3.1.7在管道检修工作中若确需停水须发出《停水通知》，并采取相应的技术措施减少停水对住户造成的损失。
3.1.8装修中，根据业主需要在竣工验收时对给水管道进行测试，见《冷热水管试压测试记录》。
3.2排水系统3.2.1管道运行维修人员每季应对主排水干管、阴井进行检查清理，发现问题及时报告并积极参加检修工作，记录于《排水系统季检表》。
3.2.2主干排水管道及阴井检修时对所清除的污物要随即转运出作业区，控制污染面，作业完毕后应尽快恢复原貌并清洁作业区。
3.2.3主干排水管道及阴井检修发生占道及地面开孔时，在作业区域内划出明显标识，并制定车辆绕行路线。
3.2.4夏季到来之前应对住宅区内的所有屋面排水系统，地下雨水排放系统进行检查，并对检查出的问题及时进行处理，见《工程综合检查表》。
3.2.5夏季每月对住宅区内排水管线及设施进行定期检查，及时疏导堵塞管道，保证各排水管线畅通排水顺利。
3.2.6每年对厌氧生化处理池进行一次例行检查，保证进出气系统畅通无阻见《工程综合检查表》。
【⼲货】天然⽓调压操作规程1、切断值的设定。
将切断阀的调节螺母调到最紧，将调压阀的调节螺母旋⾄最松。
打开进⽓阀门逐渐旋紧调压阀的调节螺母直⾄压⼒表显⽰达到切断阀的设定值，缓慢旋松切断阀的调节螺母直⾄听到切断阀⼀声轻响，调压阀已经切断，表明切断阀达到设置切断值，切断阀的切断值设定完毕。
关闭进⽓阀门，放空管线内的燃⽓。
2、放散值的设定。
将放散阀的调节螺母调到最紧，将调压阀的调节螺母旋⾄最松，打开进⽓阀门，逐渐旋紧调压阀的调节螺母直⾄压⼒表显⽰达到放散的设定值，逐渐旋松放散阀的调节螺母直⾄听到放散阀发出⽪膜震动的放散声，放散值设定完毕。
关闭进⽓阀门，放空管线内的燃⽓。
3、调压值的设定。
将调压阀的调节螺母旋⾄最松，打开进⽓阀门，逐渐旋紧调压阀的调节螺母，观察压⼒表，达到调压阀出⼝的⼯作压⼒，调压阀的出⼝压⼒设定完毕。
臭剂填充操作规程（⼀）检查和准备１、将臭剂桶、加臭⽓泵、加臭管运⾄现场，将电源线引⾄现场。
２、将臭剂桶、加臭⽓泵、加臭管连接好，打开臭剂罐的加臭⼝阀门，将加臭管塞⼊加臭⼝。
（⼆）操作１、将加臭⽓泵与电源连接好，按启动按钮，启动加臭⽓泵。
待⽓泵的储⽓瓶流满后，缓慢打开⽓开关，使排⽓压⼒达到０.1－０.15MPa。
２、压缩空⽓进⾏到臭剂桶中，使臭剂桶涨满，并使臭剂通过加臭管流⼊臭剂罐。
３、加臭⼈员不能离开加臭现场，随时注意排⽓压⼒，不能超压，当臭剂罐的液位显⽰臭剂即将加满，关闭排⽓阀门，待臭剂桶⾥的余压放尽后，拔出插在臭剂罐⾥的加臭管，关闭加臭⼝阀门。
加臭完毕。
甲醇注⼊操作规程1、将进出⽓阀门关闭。
2、打开放散阀，将管道放空。
3、将压⼒表连同阀门⼀起拆下。
⽤漏⽃将甲醇注⼊管道（8瓶）。
4、关闭放散阀，安装好压⼒表。
打开进出⽓阀门。
滤芯清洗更换操作规程1、关闭压差表。
2、关闭过滤器上下游阀门，打开放空阀放空。
3、确认⽆压后，卸开过滤器封盖，取出过滤器滤芯。
4、清洗更换过滤器滤芯。
5、安装过滤器滤芯。
天然气操作规程
一、凡使用天然气的单位或个人，必须对天热气性质有所了解。
二、严禁在天然气调压箱和使用天然气的场所内堆放易燃易爆物
品，严禁明火。
三、严禁利用天然气管道作点焊接接地线、称重支架。
严禁敲击天
然气管道及设施，以免引起火花。
四、点火时必须遵守“先点火，再开气，后调压”的操作顺序，严
禁违章操作。
1、点火用的天然气干管应预先检查是否灵活、可靠。
2、点火操作顺序：
（1）微微开启空气阀；
（2）用点火棒靠近气源出口；
（3）缓慢开启天然气阀，待烧嘴点燃后移去火源；
（4）调整天然气与空气比例，是使燃烧正常。
3、停火操作顺序：
（1）关闭机台上天然气总阀和分阀；
（2）停止鼓风机运转。
4、注意事项：
所有燃气阀门须缓慢启闭。
手动阀门操作规程●适用范围：本规程适用于各类手动阀门，包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。
电动阀门手动操作时，可以参考本规程，所有阀门（安全阀除外）的维护、检修均可参考本规程执行。
1手动阀门的操作1．1 操作阀门前，应认真阅读操作说明。
1．2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志。
1．3通常情况下，关闭阀门时手轮(手柄)向顺时针方向旋转，开启阀门时手轮(手柄)向逆时针方向旋转。
1．4 手轮(手柄)直径(长度)小于或等于320mm时，只允许一人操作。
1．5 手轮(手柄)直径(长度)大于320mm时，允许多人共同操作，或者借助适当的杠杆(一般不超过0．5m)操作阀门。
1．6 操作阀门时，应缓开缓关，均匀用力，不得用冲击力开闭阀门。
1．7 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
1．8开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
1．9 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。
1．11 操作闸阀、截止阀和平板阀过程中，当关闭或开启到上死点或下死点时，应回转1／2～1圈。
2 阀门的维护操作3 阀门的清洗3．1阀门的清洗应由外表面开始，首先用柴油清洗外表面各部位可见的泥污、灰垢、油污，然后用干净布团擦干净。
3．2检查并记下阀门的标志，填在阀门试验记录卡上；于阀门各连接部位作上拆卸前的相对位置标记。
3．3 将阀门全部拆卸，拆卸过程中应注意保护阀杆上的螺纹和阀门及零部件的密封面。
3．4 清洗阀体内部和全部零部件。
3．5 检查各部位有无缺陷，有缺陷的应进行修理。
3．6 更换不能修复的零部件。
3．7 重新组装阀门，并更换填料。
3．8 阀门涂漆，并按原记录做标志。
3．9 加注润滑脂并待阀门漆干后，将阀门简易包装，待用或入库。
4 阀门的检修4．1 检修方式的确定根据阀门的结构、生产运行特点及重要程度、介质性质、腐蚀速度并结合检查的具体情况，可选择在线修理或离线修理。
本说明书包括了公称通径DN100mm~300mm、公称压力PN0.8MPa法兰端连接的手动操作的燃气闸阀。
2.用途2.1本阀门用于城镇煤气、天然气管道上作启闭装置。
2.2根据介质选用阀门的材质。
2.2.1球墨铸铁阀门适用于煤气、天然气等介质。
2.3适用温度：2.3.1球墨铸铁阀门适用温度为≤120℃3.结构3.1燃气闸阀基本结构见图13.2易损件垫片，填料采用橡胶石棉板和氟橡胶，密封可靠。
4.操作手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。
阀门上设有“开”“关”指示机构，顺时针方向旋转，闸板下降，指针指向“关”位置，阀门关闭。
逆时针方向旋转，闸板上升，指针指向“开”位置，阀门开启。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前、后管路内必须吹扫干净，保证管路内无残留物5.6管路试压时，必须用加长杆手轮。
关闭阀门且必须关闭到位(观察指针位置)。
手轮顺时针方向旋转为关闭，逆时针方向旋转为开启。
5.7阀门应定期排污吹扫，防止结焦。
5.8阀门应经常(10~15天)注油润滑密封副及阀杆等运动副，减少开关扭矩及保护密封副。
6.可能发生的故障、原因及消除方法见表1-1-制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
8.订货须知订货时请说明●公称压力MPa●公称通径mm●结构长度标准●法兰连接尺寸标准●带否注油装置●带否加长杆手轮装置及尺寸图1 手动法兰连接燃气闸阀-2-。

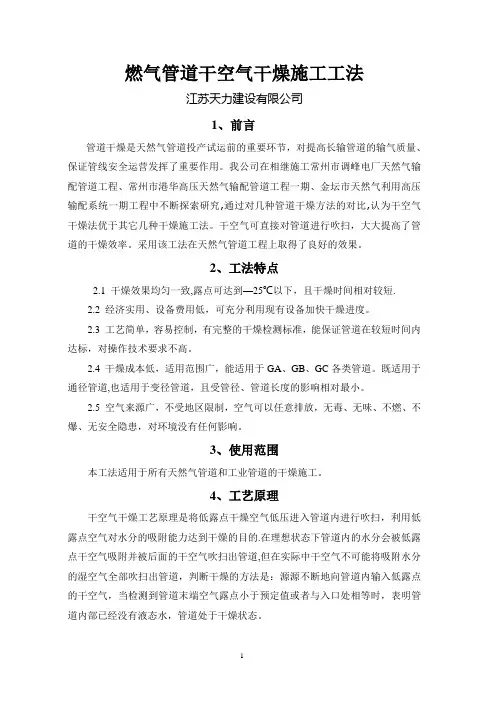

燃气管道干空气干燥施工工法江苏天力建设有限公司1、前言管道干燥是天然气管道投产试运前的重要环节，对提高长输管道的输气质量、保证管线安全运营发挥了重要作用。
我公司在相继施工常州市调峰电厂天然气输配管道工程、常州市港华高压天然气输配管道工程一期、金坛市天然气利用高压输配系统一期工程中不断探索研究,通过对几种管道干燥方法的对比,认为干空气干燥法优于其它几种干燥施工法。
干空气可直接对管道进行吹扫，大大提高了管道的干燥效率。
采用该工法在天然气管道工程上取得了良好的效果。
2、工法特点2.1 干燥效果均匀一致,露点可达到—25℃以下，且干燥时间相对较短.2.2 经济实用、设备费用低，可充分利用现有设备加快干燥进度。
2.3 工艺简单，容易控制，有完整的干燥检测标准，能保证管道在较短时间内达标，对操作技术要求不高。
2.4 干燥成本低，适用范围广，能适用于GA、GB、GC各类管道。
既适用于通径管道,也适用于变径管道，且受管径、管道长度的影响相对最小。
2.5 空气来源广，不受地区限制，空气可以任意排放，无毒、无味、不燃、不爆、无安全隐患，对环境没有任何影响。
3、使用范围本工法适用于所有天然气管道和工业管道的干燥施工。
4、工艺原理干空气干燥工艺原理是将低露点干燥空气低压进入管道内进行吹扫，利用低露点空气对水分的吸附能力达到干燥的目的.在理想状态下管道内的水分会被低露点干空气吸附并被后面的干空气吹扫出管道,但在实际中干空气不可能将吸附水分的湿空气全部吹扫出管道，判断干燥的方法是：源源不断地向管道内输入低露点的干空气，当检测到管道末端空气露点小于预定值或者与入口处相等时，表明管道内部已经没有液态水，管道处于干燥状态。
当干空气在管道中流动时，低露点的干空气很快会吸湿至饱和，但随着空气在管道中的继续流动,压力逐渐下降，压力下降又会使空气的吸水饱和浓度增加，于是空气流将继续吸水，直至最终从管道末端被排出.用干空气干燥天然气管道是传热、传质同时进行的一个复杂物理过程，其动力来源为干空气，干空气与湿空气之间水蒸气含量的差值越大，干空气吸湿的速度越快，干燥也越快。
天然气管道干燥技术摘要本文简明扼要的介绍了管道干燥的重要性、方法和干空气干燥工艺，结合徐—连支线应用干空气管道干燥技术的具体情况，分析了管道干燥中存在的技术难点和今后应注意的问题。
主题词管道干燥技术1 概述管道干燥是新建天然气管道投产作业的重要一环。
天然气管道的投产是指管道试压（水压或气压）后，从管道除水、干燥到置换引入天然气的全过程。
天然气管道内若有水存在，不仅会引起管道内壁和附属设备的腐蚀，而且输送的天然气产品也会受到污染，天然气在一定的温度和压力下同水结合生成水合物。
水合物的大量生成，会造成管道堵塞而引发事故，阀门、仪表和自动感应探头等系统更容易因水合物的形成而失灵。
有效的避免这些问题的发生，就是在天然气管道投产过程中除去管道中的游离水和绝大部分水蒸汽。
天然气管道干燥从工艺上划分，应包括除水和干燥（利用介质将游离水和绝大部分水蒸汽携带出管道的过程）两部份，一般要求天然气管道干燥后大气露点达到-21℃以下。
2 管道干燥法目前，天然气长输管道常用的干燥方法有：2.1干燥剂法干燥剂法一般用甲醇、乙二醇或三甘醇作为干燥剂，干燥剂和水可以任意比例互溶，所形成的溶液中水的蒸汽压大大降低，从而达到干燥的目的。
残留在管道内的干燥剂同时又是水合物抑制剂，能抑制水合物的形成。
在实际应用过程中，由于乙二醇和三甘醇的价格费用较高，故一般选用甲醇作为干燥剂。
甲醇干燥法可采用天然气或氮气作为推动力，在两个清管器间夹带一定体积的甲醇，形成一定的甲醇浓度梯度，从而达到彻底脱水干燥的目的，这就是国外常用的两球法。
在两球法的基础上，国外又发展了三球法，与两球法相比，三球法能使残留在管内壁上的液膜中甲醇浓度高于两球法，且甲醇损耗量小于两球法。
2.2流动气体蒸发法流动气体蒸发法的原理是，流动的干燥气体在管道里与残留在管内壁及低洼处的水接触后使水蒸发，进而达到干燥的目的。
这种气体可以是干燥的空气、氮气或天然气，所以流动气体蒸发法又可以分为干空气干燥法、氮气干燥法、天然气干燥法。
1、紧缩机操作规程平安保障（1）紧缩天然气是易燃易爆物质，设备的平安操作是利用保护设备的基础。
（2）CNG加气站防爆区域内严禁烟火。
（3）机械的运转部份是危险区域，在机械运行进程中非操作人员不得靠近。
（4）在起动紧缩机之前，应保证没有人正在进行紧缩机及其系统的检查和维修工作。
（5）在紧缩机运行进程中不要随意接触排气管路，因为这些部位压力和温度较高，以防意外事故。
（6）在紧缩机运行进程中不得进行与其系统有关的维修作业。
（7）为了平安操作加气站设备，紧缩机操作人员必需通过全面培训。
开车前的预备工作（1）紧缩机在制造厂通过试车。
厂内试车利用的是防锈润滑油，用户在本机出厂之日起6个月内，可直接安装利用，如寄存期太长，用户应检查各摩擦面有无锈蚀现象，假设有，那么应用油石将锈蚀研磨光洁。
用煤油清洗油封时须待煤油全数晾干后方可总装开车。
（2）若是在清洗油封时曾拆下各级活塞，那么安装活塞后应检查活塞的死点间隙是不是符合规定。
（3）确认曲轴箱清洁后，将符合规定的润滑油注入，并达到规定的油面线为止。
第一次开车前应向传动件的摩擦面上，十字头滑道，轴瓦，浇以足够的油量，以幸免第一次开车时因无油烧损。
并用手摇动注油器手把，把油压出。
同时将与气缸上油止回阀连接的接口拆开，检查是不是畅通。
当油溢出时，接好油止回阀继续摇动手柄约1分钟，使润滑油进入气缸内。
（4）检查紧缩机各运动件与静止件的紧固及防松情形。
开车前应单独检查电动机，观看其转向是不是正确，并盘车数转以检查运行是不是灵活，确认无障碍后方可开车。
启动与运行整体式M-3/20-250紧缩机组通过操纵柜实现全自动操纵功能，此操纵柜通过手动/自动转换开关选择操纵模式。
在手动操作下，能够单独启停各台电机和两个加热器（润滑油加热器、注油器加热器）。
但值得注意的是，手动操作本身没有各类爱惜功能，它只能在设备的调试、检修进程中被利用；在自动情形下PLC 具有对设备的各类信号进行监控、处置的能力，能在无人看管的情形下，投入自动运行。
天然气输送管道安全管理规程Q／SY GD0062－2001l 范围本标准规定了天然气长距离输送管道工艺站场、干线、阀室及其放空、排污、清管等过程中的安全管理要求。
本标准适用于大然气输送管道的安全管理。
2 引用标准2.1 SY 5225一1994 石油天然气钻井、开发、储运防灾、防爆安全管理规定2.2 SYJ 43-89 油气田地面管线和设备涂色规定2.3 SY 7514－88 天然气2.4 质技监局锅发[1999]154号压力容器安全技术监察规程3 输气站安全菅理要求3.1 一般要求3.1.1 站场入口处应有醒目的进站安全规定，生产区与非生产区之间应设置明显的分界标志。
3.1.2 外来人员因工作需进入工艺场区，必须经站领导批准，留下火种，登记入站。
3.1.3 非生产所需的机动车辆不准进入工艺站场，生产作业车辆进入站内必须配戴防火帽，按规定的路线、指定的地点行驶和停放，变在规定时间内离开。
3.1.4 按《石油天然气钻井、开发储运防火防爆安全管理规定》标准配备消防器材和设施，并按国家有关部门最新的要求进行灭火器材品类的淘汰和更换，消防器材和消防设施必须保证完好，消防道路必须保持畅通，禁止占用消防通道或在道路上堆放物品。
3.1.5 生产区应平整、整洁，无易燃物堆积。
3.2 工艺站场3.2.l 工艺站场的各种设备应实行挂牌管理。
管网设备及其附属设施应处于壳好状态，无跑、冒、滴、漏现象。
管道及设备的着色应符合有关标准规定，管道表面应有气体流向标志。
3.2.2 工艺站场安装一定数量的固定式可燃气体报警器，且一年至少检验一次.3.2.3 站内安装的安全阀、压力表、温度计等仪器仪装应符合设计和生产要求，并按相应的规定年限进行校验.3.2.4 工艺站场安装的各种设备、仪器仪表，生产作业所使用的工器具必须符合防火防爆要求．3.2.5 工艺站场的工艺管网、设备、自动控制仪表及控制盘（柜〕须安装防感应雷避雷器和防静电接地设施，工艺站区及建筑物应安装防直击雷避雷设施，接地电阻位应小于10Ω。
天然气干管阀门的开启及关闭程序1.0目的规定正确的操作程序，保障安全作业。
2.0适用范围紧急情况（如漏气等）下天然气干管阀门的开启和关闭。
3.0管理内容3.1干管阀门的开启——阀门开启前必须是干管及各用户支管道强度试验及气密性试验合格后方可进行。
——管道试验合格后应确认所有用户的表前阀都处于关闭状态。
——天燃气干管阀门开启前必须通知用户。
——干管阀门开启后，逐户开启各用户表前阀，并随即观察有无泄漏发生。
3.2干管阀门的关闭正常情况下关闭干管阀门前应提前告示住户，要求住户在干管阀门关闭后关闭用户表前阀。
编写：陶斌审批：郝红兵品味人生1、不管鸟的翅膀多么完美，如果不凭借空气，鸟就永远飞不到高空。
想象力是翅膀，客观实际是空气，只有两方面紧密结合，才能取得显着成绩。
2、想停下来深情地沉湎一番，怎奈行驶的船却没有铁锚;想回过头去重温旧梦，怎奈身后早已没有了归途。
因为时间的钟摆一刻也不曾停顿过，所以生命便赋予我们将在汹涌的大潮之中不停地颠簸。
3、真正痛苦的人，却在笑脸的背后，流着别人无法知道的眼泪，生活中我们笑得比谁都开心，可是当所有的人潮散去的时候，我们比谁都落寂。
4、温暖是飘飘洒洒的春雨;温暖是写在脸上的笑影;温暖是义无反顾的响应;温暖是一丝不苟的配合。
5、幸福，是一种人生的感悟，一种个人的体验。
也许，幸福是你风尘仆仆走进家门时亲切的笑脸;也许，幸福是你卧病床上百无聊赖时温馨的问候;也许，幸福是你屡遭挫折心灰意冷时劝慰的话语;也许，幸福是你历经艰辛获得成功时赞赏的掌声。
关键的是，你要有一副热爱生活的心肠，要有一个积极奋进的目标，要有一种矢志不渝的追求。
这样，你才能感受到幸福。
6、母爱是迷惘时苦口婆心的规劝;母爱是远行时一声殷切的叮咛;母爱是孤苦无助时慈祥的微笑。
7、淡淡素笺，浓浓墨韵，典雅的文字，浸染尘世情怀;悠悠岁月，袅袅茶香，别致的杯盏，盛满诗样芳华;云淡风轻，捧茗品文，灵动的音符，吟唱温馨暖语;春花秋月，红尘阡陌，放飞的思绪，漫过四季如歌。
天然气输送管道干燥施工技术规范2009-10-26发布时间：2008年06月16日实施时间：2008年12月01日规范号：SY/T 4114—2008发布单位：国家发展和改革委员会本标准附录A为规范性附录，附录B为资料性附录。
本标准由石油工程建设专业标准化委员会提出并归口。
本标准起草单位：中国石油天然气管道局第四工程分公司、第二工程分公司。
本标准主要起草人：郭泽浩、于德军、王炜、王岩、田黎、葛新东。
1 范围本标准规定了天然气输送管道干燥的施工技术要求。
本标准适用于新建、改扩建的天然气输送管道干燥的施工技术。
其他介质管道干燥可参照执行。
本标准中干空气干燥法、真空干燥法宜用于管道、站场干燥；氮气干燥法宜用于站场工艺管道干燥；干燥剂干燥法宜用于管道干燥。
2 术语和定义下列术语和定义适用于本标准。
水露点water dew point使空气里原来所含的未饱和水蒸气变成饱和水蒸气时的温度。
真空vacuum指在给定的空间内，压强低于一个标准大气压的气体状态。
干空气drying air在一定压力和温度条件下露点低于-40℃无油的空气。
汽化器carburetor用于加热低温液体或液化气体，使之汽化为设计温度下的气体的一种加热器。
干空气干燥法drying air drying通过持续地向管道内注入干空气进行吹扫，使残留在管道内的水分蒸发，并将蒸发后的湿空气置换出管道外，达到管道干燥目的的施工方法。
真空干燥法vacuum drying水的沸点随压力的降低而降低，在压力很低的情况下，水可以在很低的温度下沸腾汽化。
利用这一原理，在控制条件下用真空泵不断地抽取管道内的气体，降低管道中的压力直至达到管壁温度下水的饱和蒸汽压，此时残留在管道内壁上的水沸腾而迅速汽化，汽化后的水蒸气随后被真空泵抽出的施工方法。
氮气干燥法nitrogen drying液氮经汽化器汽化。
加热器加热后以不低于50℃的温度进入管道进行低压间断性吹扫，管道内的水分与干燥氮气混合后被带出管道，从而达到管道干燥目的的施工方法。
重庆龙湖置业发展有限公司物业管理分公司质量体系文件文件编号：GC-23
版本号：A 修改状态：生效日期：2002年7月1日
天然气干管阀门的开启及关闭程序
1.0目的
规定正确的操作程序，保障安全作业。
2.0适用范围
紧急情况（如漏气等）下天然气干管阀门的开启和关闭。
3.0管理内容
3.1干管阀门的开启
——阀门开启前必须是干管及各用户支管道强度试验及气密性试验合格后方可进行。
——管道试验合格后应确认所有用户的表前阀都处于关闭状态。
——天燃气干管阀门开启前必须通知用户。
——干管阀门开启后，逐户开启各用户表前阀，并随即观察有无泄漏发生。
3.2干管阀门的关闭
正常情况下关闭干管阀门前应提前告示住户，要求住户在干管阀门关闭后关闭用户表前阀。
编写：陶斌审批：郝红兵
