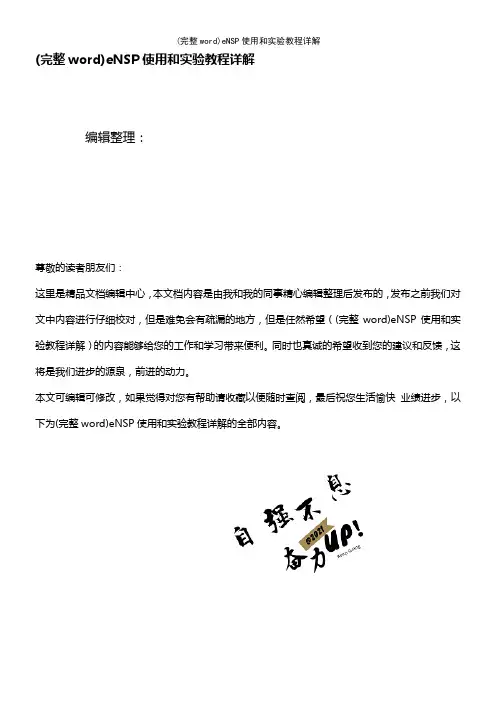

(完整word)eNSP使用和实验教程详解编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word)eNSP使用和实验教程详解）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word)eNSP使用和实验教程详解的全部内容。

eNSP使用和实验教程详解一.ENSP软件说明1.ENSP使用简介2.ENSP整体介绍a)基本界面.b)选择设备，为设备选择所需模块并且选用合适的线型互连设备。

c)配置不同设备。

d)测试设备的连通性.二．终端设备的使用（PC，Client,server,MCS，STA，Mobile）1.Client使用方法2.server使用方法3.PC使用方法4.MCS使用方法5.STA和Mobile使用方法三．云设备，HUB,帧中继1.Hub只是实现一个透传作用，这边就不作说明了。

肯定会无师自通的2.帧中继使用方法3.设备云使用方法四．交换机五． AR（以一款AR为例）六． WLAN（AC，AP)1.AC使用2.AP使用方法一. eNSP软件说明1.eNSP使用简介全球领先的信息与通信解决方案供应商华为,近日面向全球ICT从业者，以及有兴趣掌握ICT相关知识的人士,免费推出其图形化网络仿真工具平台—-eNSP.该平台通过对真实网络设备的仿真模拟,帮助广大ICT从业者和客户快速熟悉华为数通系列产品，了解并掌握相关产品的操作和配置、故障定位方法，具备和提升对企业ICT网络的规划、建设、运维能力,从而帮助企业构建更高效，更优质的企业ICT网络.近些年来，针对越来越多的ICT从业者的对真实网络设备模拟的需求，不同的ICT厂商开发出来了针对自家设备的仿真平台软件。

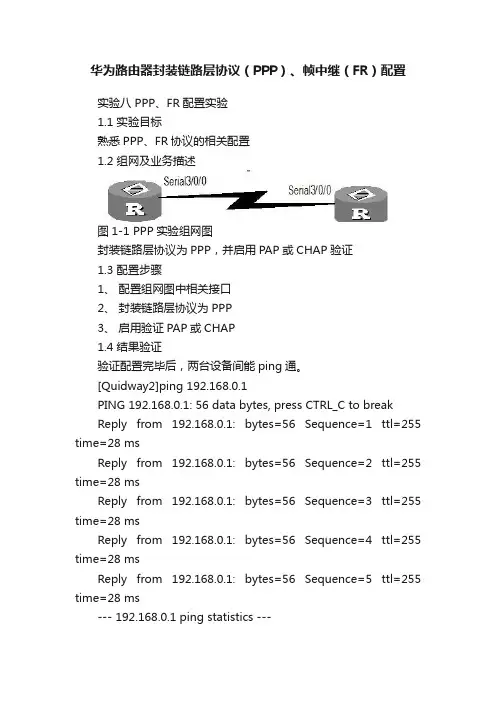

华为路由器封装链路层协议（PPP）、帧中继（FR）配置实验八 PPP、FR配置实验1.1 实验目标熟悉PPP、FR协议的相关配置1.2 组网及业务描述图1-1 PPP实验组网图封装链路层协议为PPP，并启用PAP或CHAP验证1.3 配置步骤1、配置组网图中相关接口2、封装链路层协议为PPP3、启用验证PAP或CHAP1.4 结果验证验证配置完毕后，两台设备间能ping通。

[Quidway2]ping 192.168.0.1PING 192.168.0.1: 56 data bytes, press CTRL_C to breakReply from 192.168.0.1: bytes=56 Sequence=1 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=2 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=3 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=4 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=5 ttl=255 time=28 ms--- 192.168.0.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 28/28/28 ms1.5 配置参考1.5.1 配置接口地址[Quidway1-S3/0/0] ip address 192.168.0.1 255.255.255.252 [Quidway2-S3/0/0] ip address 192.168.0.2 255.255.255.2521.5.2 封装PPP[Quidway1-S3/0/0] link-protocol ppp[Quidway2-S3/0/0] link-protocol ppp1.5.3 启用验证PAP:[Quidway1-S3/0/0] ppp authentication-mode pap[Quidway1] local-user huawei[Quidway1- local-user huawei]password cipher 123456[Quidway1- local-user huawei]service-type ppp[Quidway1-S3/0/0] shutdown[Quidway1-S3/0/0] undo shutdown[Quidway2-S3/0/0] ppp pap local-userhuawei password cipher 123456[Quidway2-S3/0/0] shutdown[Quidway2-S3/0/0] undo shutdownCHAP:[Quidway1-S3/0/0] ppp authentication-mode chap[Quidway1] local-user huawei1[Quidway1- local-user huawei]password cipher 123456[Quidway1- local-user huawei]service-type ppp[Quidway1-S3/0/0] ppp chap user huawei2[Quidway1-S3/0/0] shutdown[Quidway2] local-user huawei2[Quidway2- local-user huawei]password cipher 123456[Quidway2- local-user huawei]service-type ppp[Quidway2-S3/0/0] ppp chap user huawei1[Quidway2-S3/0/0] shutdown[Quidway2-S3/0/0] undo shutdown注意：在CHAP验证中，主验证方和被验证方的password必须保持一致！FR配置步骤4、配置接口地址5、封装FR6、重启接口a.配置参考i.配置接口地址[Quidway1- Serial3/0/0] ip address 192.168.0.1 255.255.255.252[Quidway2- Serial3/0/0] ip address 192.168.0.2 255.255.255.252ii.封装FR[Quidway1- Serial3/0/0] link-protocol fr[Quidway1- Serial3/0/0] fr interface-type dce[Quidway1- Serial3/0/0] fr dlci 20[Quidway1- Serial3/0/0] fr inarp（fr map ip 192.168.0.2 20）[Quidway2- Serial3/0/0] link-protocol fr[Quidway2- Serial3/0/0] fr interface-type dte[Quidway2- Serial3/0/0] fr inarp（fr map ip 192.168.0.1 20）iii.重启接口[Quidway1- Serial3/0/0]undo shutdown [Quidway2- Serial3/0/0]shutdown [Quidway2- Serial3/0/0]undo shutdown。

帧中继概念帧中继配置命令有哪些1.帧中继概念1、帧中继（FRAME RELAY）是在用户--网络接口之间提供用户信息流的双向传送，并保持顺序不变的一种承载业务，它是以帧为单位，在网络上传输，并将流量控制、纠错等功能，全部交由智能终端设备处理的一种新型高速网络接口技术。

2、帧中继是综合业务数字网标准化过程中产生的一种重要技术，它是在数字光纤传输线路逐渐代替原有的模拟线路，用户终端日益智能化的情况下，由X25分组交换技术发展起来的一种传输技术。

2.帧中继配置命令有哪些帧中继交换机在实际工程环境中一般不需要我们配置，由运营商设置完成，但在实验环境中，要求掌握帧中继交换机的基本配置配置示例：frame-relay switchinginterface s0/1encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号frame-relay route 103 interface s0/3 301no shutdown主接口运行帧中继（Invers-arp）FRswitch（帧中继交换机）的配置：frame-relay switchinginterface s0/1 // 连接到R1的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号no shutdowninterface s0/2 // 连接到R2的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 201 interface s0/1 102no shutdownR1的配置如下：interface serial 0/0ip address 192.168.12.1 255.255.255.252encapsulation frame-relay// 接口封装FR，通过invers-arp发现DLCI，并建立对端IP到本地DLCI的映射（帧中继映射表）no shutdownR2的配置如下：interface serial 0/0ip address 192.168.12.2 255.255.255.252encapsulation frame-relayno shutdown在FRswitch上查看PVI（验证配置）：FRswitch#show frame-relay routeInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/1 102 Serial0/2 201 activeSerial0/2 201 Serial0/1 102 active在R1上查看帧中继映射R1#show frame-relay mapSerial0/0 (up): ip 192.168.12.2 dlci 102(0x66,0x1860), dynamic,broadcast,, status defined, activeR1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:环境2 主接口运行帧中继（静态映射）FRswitch的配置同上，这里不再赘述上述案例是终端路由器采用动态invers-arp获取帧中继相关映射信息，本例采用静态建立映射的方式进行配置。

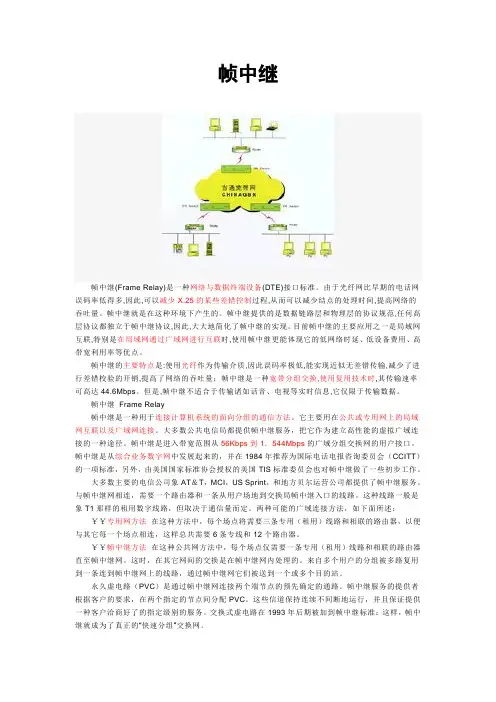

帧中继帧中继(Frame Relay)是一种网络与数据终端设备(DTE)接口标准。

由于光纤网比早期的电话网误码率低得多,因此,可以减少X.25的某些差错控制过程,从而可以减少结点的处理时间,提高网络的吞吐量。

帧中继就是在这种环境下产生的。

帧中继提供的是数据链路层和物理层的协议规范,任何高层协议都独立于帧中继协议,因此,大大地简化了帧中继的实现。

目前帧中继的主要应用之一是局域网互联,特别是在局域网通过广域网进行互联时,使用帧中继更能体现它的低网络时延、低设备费用、高带宽利用率等优点。

帧中继的主要特点是:使用光纤作为传输介质,因此误码率极低,能实现近似无差错传输,减少了进行差错校验的开销,提高了网络的吞吐量；帧中继是一种宽带分组交换,使用复用技术时,其传输速率可高达44.6Mbps。

但是,帧中继不适合于传输诸如话音、电视等实时信息,它仅限于传输数据。

帧中继Frame Relay帧中继是一种用于连接计算机系统的面向分组的通信方法。

它主要用在公共或专用网上的局域网互联以及广域网连接。

大多数公共电信局都提供帧中继服务，把它作为建立高性能的虚拟广域连接的一种途径。

帧中继是进入带宽范围从56Kbps到1．544Mbps的广域分组交换网的用户接口。

帧中继是从综合业务数字网中发展起来的，并在1984年推荐为国际电话电报咨询委员会（CCITT）的一项标准，另外，由美国国家标准协会授权的美国TIS标准委员会也对帧中继做了一些初步工作。

大多数主要的电信公司象AT＆T，MCI，US Sprint，和地方贝尔运营公司都提供了帧中继服务。

与帧中继网相连，需要一个路由器和一条从用户场地到交换局帧中继入口的线路。

这种线路一般是象T1那样的租用数字线路，但取决于通信量而定。

两种可能的广域连接方法，如下面所述：￥￥专用网方法在这种方法中，每个场点将需要三条专用（租用）线路和相联的路由器，以便与其它每一个场点相连，这样总共需要6条专线和12个路由器。

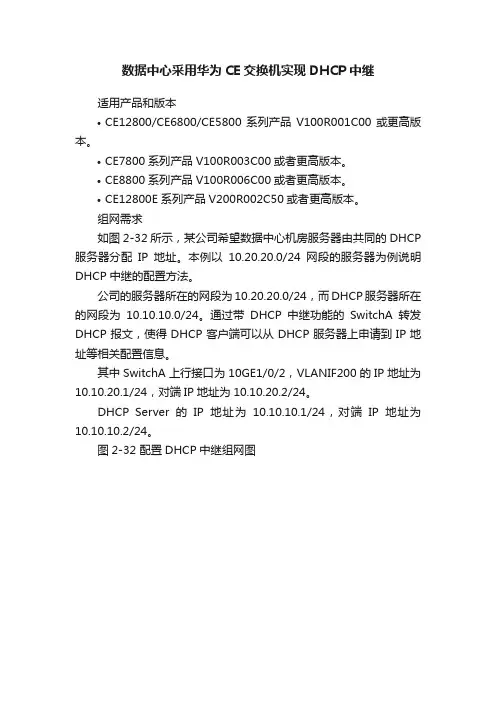

数据中心采用华为CE交换机实现DHCP中继适用产品和版本•CE12800/CE6800/CE5800系列产品V100R001C00或更高版本。

•CE7800系列产品V100R003C00或者更高版本。

•CE8800系列产品V100R006C00或者更高版本。

•CE12800E系列产品V200R002C50或者更高版本。

组网需求如图2-32所示，某公司希望数据中心机房服务器由共同的DHCP 服务器分配IP地址。

本例以10.20.20.0/24网段的服务器为例说明DHCP中继的配置方法。

公司的服务器所在的网段为10.20.20.0/24，而DHCP服务器所在的网段为10.10.10.0/24。

通过带DHCP中继功能的SwitchA转发DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

其中SwitchA上行接口为10GE1/0/2，VLANIF200的IP地址为10.10.20.1/24，对端IP地址为10.10.20.2/24。

DHCP Server的IP地址为10.10.10.1/24，对端IP地址为10.10.10.2/24。

图2-32 配置DHCP中继组网图配置思路DHCP中继的配置思路如下：1.在SwitchA上创建DHCP服务器组并为DHCP服务器组添加DHCP服务器。

2.在VLANIF100下使能DHCP中继功能，使之成为DHCP中继。

3.为接口VLANIF100绑定创建的DHCP服务器组，指定DHCP 中继指向的DHCP服务器。

操作步骤配置SwitchA的接口10GE1/0/2加入VLAN200system-view[~Huawei] sysname SwitchA[*Huawei] commit[~SwitchA] vlan batch 200[*SwitchA] interface 10ge 1/0/2[*SwitchA-10GE1/0/2] port link-type trunk[*SwitchA-10GE1/0/2] port trunk allow-pass vlan 200[*SwitchA-10GE1/0/2] quit[*SwitchA] interface vlanif 200[*SwitchA-Vlanif200] ip address 10.10.20.1 24[*SwitchA-Vlanif200] quit[*SwitchA] commit在SwitchA上配置DHCP中继功能创建DHCP服务器组并为服务器组添加DHCP服务器# 创建DHCP服务器组。

帧中继配置帧中继（Frame-Relay）是在X.25 技术基础之上发展起来的一种快速分组交换技术。

相对于X.25 协议，帧中继只完成链路层核心的功能，简单而高效。

帧中继网络提供了用户设备（如路由器和主机等）之间进行数据通信的能力，用户设备被称作数据终端设备（即DTE）；为用户设备提供接入的设备，属于网络设备，被称为数据电路终接设备（即DCE）。

帧中继网络既可以是公用网络或者是某一企业的私有网络，也可以是数据设备之间直接连接构成的网络。

帧中继也是一种统计复用协议，它在单一物理传输线路上能够提供多条虚电路。

每条虚电路用数据链路连接标识DLCI（Data Link Connection Identifier）来标识。

通过帧中继帧中地址字段的DLCI，可区分出该帧属于哪一条虚电路。

DLCI 只在本地接口和与之直接相连的对端接口有效，不具有全局有效性，即在帧中继网络中，不同物理接口上相同的DLCI 并不表示是同一个虚连接。

帧中继网络用户接口上最多可支持1024 条虚电路，其中用户可用的DLCI 范围是16～1007。

由于帧中继虚电路是面向连接的，本地不同的DLCI 连接到不同的对端设备，所以可认为本地DLCI 就是对端设备的“帧中继地址”。

帧中继地址映射是把对端设备的协议地址与对端设备的帧中继地址（本地的DLCI）关联起来，以便高层协议能通过对端设备的协议地址寻址到对端设备。

帧中继主要用来承载IP 协议，在发送IP 报文时，由于路由表只知道报文的下一跳地址，所以发送前必须由该地址确定它对应的DLCI。

这个过程可以通过查找帧中继地址映射表来完成，因为地址映射表中存放的是对端IP 地址和下一跳的DLCI 的映射关系。

地址映射表可以由手工配置，也可以由Inverse ARP协议动态维护。

映射表和交换表FR利用帧中继映射表和帧中继交换表进行数据包的传递和交换。

===============================================================映射表：IP到DLCI的映射。

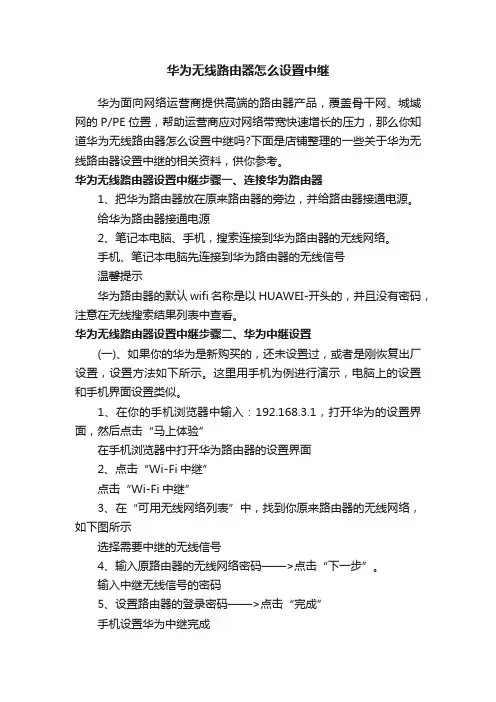

华为无线路由器怎么设置中继华为面向网络运营商提供高端的路由器产品，覆盖骨干网、城域网的P/PE位置，帮助运营商应对网络带宽快速增长的压力，那么你知道华为无线路由器怎么设置中继吗?下面是店铺整理的一些关于华为无线路由器设置中继的相关资料，供你参考。

华为无线路由器设置中继步骤一、连接华为路由器1、把华为路由器放在原来路由器的旁边，并给路由器接通电源。

给华为路由器接通电源2、笔记本电脑、手机，搜索连接到华为路由器的无线网络。

手机、笔记本电脑先连接到华为路由器的无线信号温馨提示华为路由器的默认wifi名称是以HUAWEI-开头的，并且没有密码，注意在无线搜索结果列表中查看。

华为无线路由器设置中继步骤二、华为中继设置(一)、如果你的华为是新购买的，还未设置过，或者是刚恢复出厂设置，设置方法如下所示。

这里用手机为例进行演示，电脑上的设置和手机界面设置类似。

1、在你的手机浏览器中输入：192.168.3.1，打开华为的设置界面，然后点击“马上体验”在手机浏览器中打开华为路由器的设置界面2、点击“Wi-Fi中继”点击“Wi-Fi中继”3、在“可用无线网络列表”中，找到你原来路由器的无线网络，如下图所示选择需要中继的无线信号4、输入原路由器的无线网络密码——>点击“下一步”。

输入中继无线信号的密码5、设置路由器的登录密码——>点击“完成”手机设置华为中继完成(二)、如果你的华为荣耀路由Pro()之前已经使用过，现在想要用来设置中继某个wifi信号。

可以先恢复出厂设置，然后按照上面介绍的内容来设置中继。

如果不想恢复出厂设置，则可以按照下面的方法来设置中继。

1、在浏览器中输入192.168.3.1——>输入登录密码，登录到设置界面输入登录密码，进入华为的设置界面2、点击“更多功能”——>“Wi-Fi 设置”——>“Wi-Fi 中继”——>打开“Wi-Fi中继”——>点击“下一步”。

华为路由器DHCP中继（DHCP Relay）配置实例路由器配置实例早期的DHCP协议只适用于DHCP客户端和服务器处于同一个网段内的情况，不能跨网段。

因此，为进行动态主机配置，需要在每个网段置一个DHCP服务器，这显然是很不经济的。

DHCP 中继（DHCP Relay）功能的引入解决了这一难题：客户端可以通过DHCP中继与其他网段的DHCP服务器通信，最终取得合法的IP地址。

这样，多个网段的DHCP客户端可以使用同一个DHCP服务器，既节省了成本，又便于进行集中管理。

一般来说，DHCP中继既可以是主机，也可以是路由器，只要在设备上启动DHCP中继代理的服务程序即可。

DHCP Relay工作原理如下：1、当DHCP Client启动并进行DHCP初始化时，它会在本地网络广播配置请求报文。

2、如果本地网络存在DHCP Server，则可以直接进行DHCP配置，不需要DHCP Relay。

3、如果本地网络没有DHCP Server，则与本地网络相连的具有DHCP Relay功能的网络设备收到该广播报文后，将进行适当处理并转发给指定的其它网络上的DHCP Server。

4、DHCP Server根据DHCP Client提供的信息进行相应的配置，并通过DHCP Relay将配置信息发送给DHCP Client，完成对DHCP Client的动态配置。

事实上，从开始配置到最终完成配置，可能存在多次这样的交互过程。

下面为大家介绍一个在华为路由器上实现DHCP中继的配置实例。

一、组网需求如下图，DHCP客户端所在的网段为10.100.0.0/16，而DHCP服务器所在的网段为202.40.0.0/16。

需要通过带DHCP中继功能的路由设备中继DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个10.100.0.0/16网段的IP地址池，DNS服务器地址为10.100.1.2/16，NetBIOS服务器地址10.100.1.3/16，出口网关地址10.100.1.4，并且DHCP 服务器上应当配置有到10.100.0.0/16网段的路由。

帧中继协议原理及配置【复习旧课】（教学手段：课堂提问）【引入新课】（教学手段：创设情景）【讲授新课】（教学手段：教师讲授）一、 帧中继概述帧中继（Frame Relay ，简称FR ）是以X.25 分组交换技术为基础，摒弃其中复杂的检、纠错过程，改造了原有的帧结构，从而获得了良好的性能。

帧中继的用户接入速率一般为64 kbps ～2 Mbps ，局间中继传输速率一般为2 Mbps 、34 Mbps ，现已可达155 Mbps 。

1. 帧中继简介帧中继技术继承了X.25 提供的统计复用功能和采用虚电路交换的优点，但是简化了可靠传输和差错控制机制，将那些用于保证数据可靠性传输的任务（如流量控制和差错控制等）委托给用户终端或本地结点机来完成，从而在减少网络时延的同时降低了通信成本。

帧中继中的虚电路是帧中继包交换网络为实现不同DTE 之间的数据传输所建立的逻辑链路，这种虚电路可以在帧中继交换网络内跨越任意多个DCE 设备或帧中继交换机。

图6-4 帧中继网络一个典型的帧中继网络是由用户设备与网络交换设备组成，如图6-4所示。

作为帧中继网络核心设备的FR 交换机其作用类似于我们前面讲到的以太网交换机，都是在数据链路层完成对帧的传输，只不过FR 交换机处理的是FR 帧而不是以太帧。

帧中继网络中的用户设备负责把数据帧送到帧中继网络，用户设备分为帧中继终端和非帧中继终端两种，其中非帧中继终端必须通过帧中继装拆设备（FRAD ）接入帧中继网络。

2. 帧中继的特点帧中继具有如下特点：● 帧中继技术主要用于传递数据业务，将数据信息以帧的形式进行传送。

● 帧中继传送数据使用的传输链路是逻辑连接，而不是物理连接，在一个物理连接上可以复用多个逻辑连接，可以实现带宽的复用和动态分配。

● 帧中继协议简化了X.25的第三层功能，使网络节点的处理大大简化，提高了网络对信息的处理效率。

采用物理层和链路层的两级结构，在链路层也只保留了核心子集部分。

华为技术命令(三)dhcp中继配置命令DHCP 中继配置命令【命令】debugging ip relay protocol【视图】所有视图【参数】无【描述】debugging ip relay protocol 命令用来打开DHCP 中继和透传调试信息开关。

【命令】display ip relay protocol【视图】所有视图【参数】无【描述】display ip relay protocol 命令用来显示当前透传转发协议的运行情况。

命令】display ip relay-address【视图】所有视图【参数】无【描述】display ip relay-address 命令用来显示各接口的辅助地址的配置情况。

【举例】无【命令】ip relay protocol udp portundo ip relay protocol udp [ port ]【视图】系统视图【参数】port：转发UDP 报文的端口号。

【描述】ip relay protocol udp 命令用来配置透传转发协议及其使用的端口号，undoip relay protocol udp 命令用来取消透传转发协议及其端口号。

对于DHCP 中继来说，IP 辅助地址指定的是DHCP 服务器的地址。

配置辅助IP 地址后，从该接口上收到的广播报文，会发送到该服务器上去。

能够配置IP 辅助地址的接口应当支持广播方式。

每个接口最多可配置20 个辅助地址。

命令】ip relay-address ip-addressundo ip relay-address [ ip-address ]视图】以太网接口视图【参数】ip-address：为地址池起始IP 地址.【描述】ip relay-address 命令用来配置以太网口进行透传转发的辅助地址，undo ipITrelay-address 命令用来取消已配置的辅助地址。

缺省情况下，以太网口未配置辅助IP 地址。

1 华为路由交换机的配置命令说明华为交换、路由器常见命令路由器基本配置命令举例[Quidway]sysname router_name 命名路由器(或交换机)[Quidway]delete 删除Flash ROM中的配置[Quidway]save 将配置写入Flash ROM[Quidway]interface serial 0 进入接口配置模式[Quidway]quit 退出接口模式到系统视图[Quidway]shutdown/undo shutdown 关闭/重启接口[Quidway]ip address ip_address subnet_mask 为接口配置IP地址和子网掩码[Quidway]display version 显示VRP版本号[Quidway]display current-configuration 显示系统运行配置信息[Quidway]display interfaces 显示接口配置信息[Quidway]display ip routing 显示路由表[Quidway]ping ip_address 测试网络连通性[Quidway]tracert ip_address 测试数据包从主机到目的地所经过的网关[Quidway]debug all 打开所有调试信息[Quidway]undo debug all 关闭所有调试信息[Quidway]info-center enable 开启调试信息输出功能[Quidway]info-center console dubugging 将调试信息输出到PC[Quidway]info-center monitor dubugging 将调试信息输出到Telnet终端或哑终端换机配置命令举例(大括号{}中的选项为单选项，斜体字部分为参数值[Quidway]super password password 修改特权模式口令[Quidway]sysname switch_name 命名交换机(或路[Quidway]interface ethernet 0/1 进入接口视图[Quidway]quit 退出系统视图[Quidway-Ethernet0/1]duplex {half|full|auto} 配置接口双工工[Quidway-Ethernet0/1]speed {10|100|auto} 配置接口速率[Quidway-Ethernet0/1]flow-control 开启流控制[Quidway-Ethernet0/1]mdi {across|normal|auto} 配置MDI/MDIX[Quidway-Ethernet0/1]shutdown/undo shutdown 关闭/重启端口VLAN基本配置命令(以Quidway S3026为例) [Quidway]vlan 3 创建并进入VLAN配置模式，缺省时系统将所有端口加入VLAN 1，这个端口既不能被创建也不能被删除。

华为三层交换机配置方法（1）(2008-07-21 11:27:34)转载分类：工作汇报标签：杂谈本文以河南平临高速所使用的华为华三通信的H3C S3600-28P-SI为例，配置前首先要确定型号后缀是SI还是EI，EI的支持所有协议，SI的不支持OSPS动态协议，因此SI配置路由时可以使用静态协议和RIP协议，具体配置如下：<H3C>system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置//第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre//（2）配静态路由（只用对远101 in101 in101 in101 in0.0.0cisco 35500.0.0华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例0.0.0华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

配置DHCP中继示例本举例介绍DHCP中继的配置过程。

组网需求如图1，DHCP客户端所在的网段为20.20.20.0/24，而DHCP服务器所在的网段为100.10.10.0/24。

需要通过带DHCP Relay功能的Switch中继DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个20.20.20.0/24网段的IP地址池，并且DHCP服务器到20.20.20.0/24网段路由可达。

图1 配置DHCP Relay组网图配置思路DHCP服务器的配置思路如下：1.创建DHCP服务器组并为服务器组添加DHCP服务器2.在VLANIF接口下使能DHCP Relay功能3.为VLANIF接口绑定指定的DHCP服务器组数据准备完成此配置举例，需要准备以下数据：∙DHCP服务器组的组名∙DHCP服务器组中的DHCP服务器IP地址∙启动DHCP Relay功能的接口编号及接口的IP地址操作步骤1.创建DHCP服务器组并为服务器组添加DHCP服务器。

# 创建DHCP服务器组。

<Quidway> system-view[Quidway] dhcp server group dhcpgroup1# 为DHCP服务器组添加DHCP服务器。

[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.1[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.2[Quidway-dhcp-server-group-dhcpgroup1] quit2.在VLANIF接口下使能DHCP Relay功能。

# 创建VLAN并将GE1/0/1接口加入到VLAN中。

[Quidway] vlan 100[Quidway-Vlan100] quit[Quidway] interface gigabitethernet 1/0/1[Quidway-GigabitEthernet1/0/1] port link-type access[Quidway-GigabitEthernet1/0/1] port default vlan 100[Quidway-GigabitEthernet1/0/1] quit# 使能全局DHCP功能，并使能VLANIF接口下DHCP Relay功能。

实验2:帧中继基本配置、帧中继映射1. 实验目的通过本实验，读者可以掌握如下技能：（1）帧中继的基本配置（2）帧中继的动态映射（3）帧中继的静态映射2. 实验拓扑3. 实验步骤在实验1 的基础上进行实验2。

图8-4 中，我们已经模拟出了帧中继交换机，现配置R1、R3、R4，使得它们能够互相通信，配置步骤如下：(1) 帧中继接口基本配置R1(config)#int s0/0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0 R1(config-if)#no shutdownR1(config-if)#encapsulation frame-relayR3(config)#int s0/0/1R3(config-if)#ip address 192.168.123.3 255.255.255.0 R3(config-if)#no shutdownR3(config-if)#encapsulation frame-relayR4(config)#int s0/0/1R4(config-if)#ip address 192.168.123.4 255.255.255.0 R4(config-if)#no shutdownR4(config-if)#encapsulation frame-relay(2) 测试连通性从各个路由器ping 其他路由器：R1#ping 192.168.123.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.123.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/28 msR1#ping 192.168.123.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.123.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/28 msR1#show frame-relay mapSerial0/0/0 (up): ip 192.168.123.3 dlci 103(0×67,0×1870), dynamic, broadcast,, status defined, activeSerial0/0/0 (up): ip 192.168.123.4 dlci 104(0×68,0×1880), dynamic, broadcast,, status defined, active//默认时，帧中继接口开启了动态映射，会自动建立帧中继映射, “dynamic”表明这是动态映射。

华为路由器简单配置详解en 进入特权模式conf 进入全局配置模式in s0 进入 serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议 hdlc 或者 pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信 ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置 modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层华为路由器交换机VLAN配置实例使用4台PC（pc多和少，原理是一样的，所以这里我只用了4台pc），华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

【最新整理，下载后即可编辑】华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。

在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。

一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。
