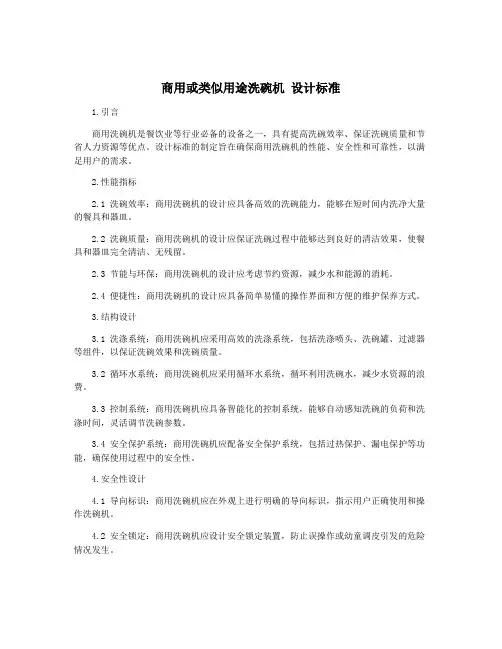

商用或类似用途洗碗机设计标准1.引言商用洗碗机是餐饮业等行业必备的设备之一，具有提高洗碗效率、保证洗碗质量和节省人力资源等优点。
设计标准的制定旨在确保商用洗碗机的性能、安全性和可靠性，以满足用户的需求。
2.性能指标2.1 洗碗效率：商用洗碗机的设计应具备高效的洗碗能力，能够在短时间内洗净大量的餐具和器皿。
2.2 洗碗质量：商用洗碗机的设计应保证洗碗过程中能够达到良好的清洁效果，使餐具和器皿完全清洁、无残留。
2.3 节能与环保：商用洗碗机的设计应考虑节约资源，减少水和能源的消耗。
2.4 便捷性：商用洗碗机的设计应具备简单易懂的操作界面和方便的维护保养方式。
3.结构设计3.1 洗涤系统：商用洗碗机应采用高效的洗涤系统，包括洗涤喷头、洗碗罐、过滤器等组件，以保证洗碗效果和洗碗质量。
3.2 循环水系统：商用洗碗机应采用循环水系统，循环利用洗碗水，减少水资源的浪费。
3.3 控制系统：商用洗碗机应具备智能化的控制系统，能够自动感知洗碗的负荷和洗涤时间，灵活调节洗碗参数。
3.4 安全保护系统：商用洗碗机应配备安全保护系统，包括过热保护、漏电保护等功能，确保使用过程中的安全性。
4.安全性设计4.1 导向标识：商用洗碗机应在外观上进行明确的导向标识，指示用户正确使用和操作洗碗机。
4.2 安全锁定：商用洗碗机应设计安全锁定装置，防止误操作或幼童调皮引发的危险情况发生。
4.3 烫伤防护：商用洗碗机在设计上应将发热部件隔离或采取其他措施，避免用户因接触热部件而导致烫伤。
4.4 漏电保护：商用洗碗机应安装漏电保护装置，及时切断电源，防止漏电引起的安全事故。
5.可靠性设计5.1 主要部件选材：商用洗碗机的主要部件应采用耐腐蚀、长寿命的材料，以保证洗碗机的可靠运行。
5.2 具备自诊断功能：商用洗碗机应设计具备自动自诊断功能，能够及时发现故障并提供准确的故障码，方便用户维修。
5.3 高效烘干系统：商用洗碗机应具备高效的烘干系统，确保餐具和器皿能够快速干燥，保证后续使用的卫生安全。

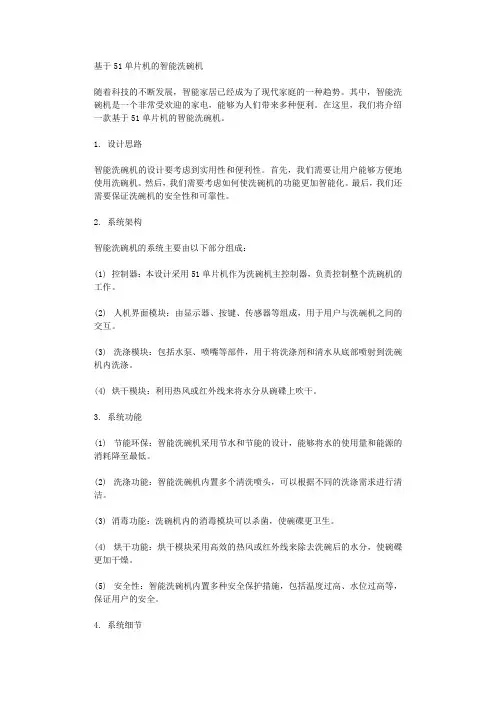

基于51单片机的智能洗碗机随着科技的不断发展，智能家居已经成为了现代家庭的一种趋势。
其中，智能洗碗机是一个非常受欢迎的家电，能够为人们带来多种便利。
在这里，我们将介绍一款基于51单片机的智能洗碗机。
1. 设计思路智能洗碗机的设计要考虑到实用性和便利性。
首先，我们需要让用户能够方便地使用洗碗机。
然后，我们需要考虑如何使洗碗机的功能更加智能化。
最后，我们还需要保证洗碗机的安全性和可靠性。
2. 系统架构智能洗碗机的系统主要由以下部分组成：(1) 控制器：本设计采用51单片机作为洗碗机主控制器，负责控制整个洗碗机的工作。
(2) 人机界面模块：由显示器、按键、传感器等组成，用于用户与洗碗机之间的交互。
(3) 洗涤模块：包括水泵、喷嘴等部件，用于将洗涤剂和清水从底部喷射到洗碗机内洗涤。
(4) 烘干模块：利用热风或红外线来将水分从碗碟上吹干。
3. 系统功能(1) 节能环保：智能洗碗机采用节水和节能的设计，能够将水的使用量和能源的消耗降至最低。
(2) 洗涤功能：智能洗碗机内置多个清洗喷头，可以根据不同的洗涤需求进行清洁。
(3) 消毒功能：洗碗机内的消毒模块可以杀菌，使碗碟更卫生。
(4) 烘干功能：烘干模块采用高效的热风或红外线来除去洗碗后的水分，使碗碟更加干燥。
(5) 安全性：智能洗碗机内置多种安全保护措施，包括温度过高、水位过高等，保证用户的安全。
4. 系统细节(1) 布局设计：智能洗碗机的布局应该合理，保证用户和控制器的操作便捷，同时还应考虑到洗碗机的安全性和防水性。
(2) 显示器设计：显示器要能够清晰地显示洗碗机的工作状态和操作步骤，以及洗涤过程的进度等信息。
(3) 控制算法设计：洗碗机的工作流程应该合理，要根据用户的设定和喷嘴的位置，采取最佳的清洗方式。
(4) 消毒模块设计：消毒模块要能够杀菌，但也要保证不会对洗涤剂造成影响，从而达到最好的消毒效果。
(5) 安全保护设计：洗碗机的安全保护措施应该完善，能够在出现故障时及时停机并进行自我诊断。

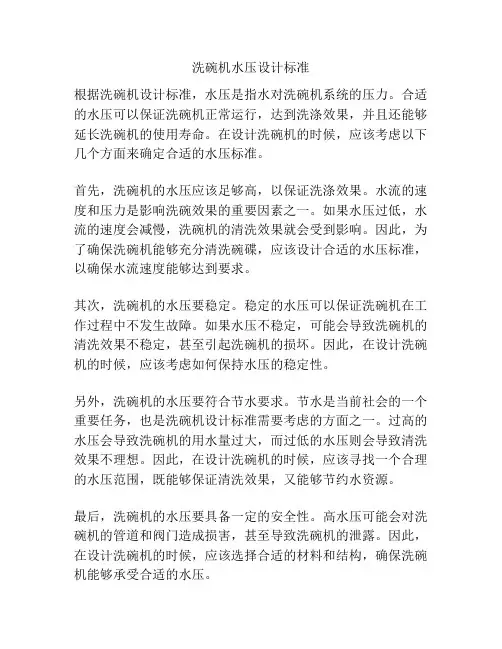

洗碗机水压设计标准
根据洗碗机设计标准，水压是指水对洗碗机系统的压力。
合适的水压可以保证洗碗机正常运行，达到洗涤效果，并且还能够延长洗碗机的使用寿命。
在设计洗碗机的时候，应该考虑以下几个方面来确定合适的水压标准。
首先，洗碗机的水压应该足够高，以保证洗涤效果。
水流的速度和压力是影响洗碗效果的重要因素之一。
如果水压过低，水流的速度会减慢，洗碗机的清洗效果就会受到影响。
因此，为了确保洗碗机能够充分清洗碗碟，应该设计合适的水压标准，以确保水流速度能够达到要求。
其次，洗碗机的水压要稳定。
稳定的水压可以保证洗碗机在工作过程中不发生故障。
如果水压不稳定，可能会导致洗碗机的清洗效果不稳定，甚至引起洗碗机的损坏。
因此，在设计洗碗机的时候，应该考虑如何保持水压的稳定性。
另外，洗碗机的水压要符合节水要求。
节水是当前社会的一个重要任务，也是洗碗机设计标准需要考虑的方面之一。
过高的水压会导致洗碗机的用水量过大，而过低的水压则会导致清洗效果不理想。
因此，在设计洗碗机的时候，应该寻找一个合理的水压范围，既能够保证清洗效果，又能够节约水资源。
最后，洗碗机的水压要具备一定的安全性。
高水压可能会对洗碗机的管道和阀门造成损害，甚至导致洗碗机的泄露。
因此，在设计洗碗机的时候，应该选择合适的材料和结构，确保洗碗机能够承受合适的水压。
综上所述，洗碗机的水压设计应该考虑清洗效果、稳定性、节水和安全性等方面的要求。
只有在这些方面都得到兼顾，才能够设计出满足用户需求的洗碗机。
基于51单片机的洗碗机控制系统设计一、引言洗碗机控制系统是指基于51单片机的电子控制系统，用于控制洗碗机的各种功能和操作。
本文将介绍基于51单片机的洗碗机控制系统的设计方案。
二、设计思路1.系统组成洗碗机控制系统主要由51单片机、传感器、电机驱动模块和显示屏组成。
其中，传感器用于检测洗碗机内部的水位、温度和洗涤剂浓度等参数；电机驱动模块用于控制洗碗机的电机运行；显示屏用于显示洗碗机的状态和操作界面。
2.功能设计洗碗机控制系统的主要功能包括选择洗碗程序、设置洗碗时间、调节洗涤剂浓度、监测洗碗机状态等。
用户可以通过按键或触摸屏选择不同的洗碗程序，并可以根据需要调节洗涤剂浓度。
洗碗机在洗碗过程中会根据传感器检测到的水位、温度和洗涤剂浓度等参数进行相应的控制，并可以在显示屏上显示当前的洗碗状态和剩余时间。
三、系统设计1.硬件设计洗碗机控制系统的硬件设计主要包括51单片机的选型和外围电路的设计。
在选型方面，应选择适合洗碗机控制需求的51单片机，考虑其性能、存储容量和接口数量。
在外围电路设计方面，需根据具体传感器和电机的特性设计相应的电路，包括信号放大、滤波、隔离等。
2.软件设计洗碗机控制系统的软件设计主要包括洗碗程序的选择、传感器参数的读取和电机控制等。
其中，洗碗程序的选择可以通过按键或触摸屏输入，并通过51单片机的输入端口进行检测和处理。
传感器参数的读取可以通过51单片机的ADC（模拟数字转换）输入端口进行采集，然后进行处理和控制。
电机控制可通过51单片机的IO（输入输出）口和电机驱动模块进行控制，根据传感器的参数进行相应的启停和调速。
四、系统测试洗碗机控制系统设计完成后，需要进行系统测试以验证其功能和性能。
测试可以分为单元测试和集成测试两个阶段。
在单元测试中，需分别测试各个模块和组件的功能，如按键输入、传感器读取、电机控制等。
在集成测试中，将各个模块和组件进行整合，测试系统的整体功能和性能。
五、总结本文介绍了基于51单片机的洗碗机控制系统的设计方案。

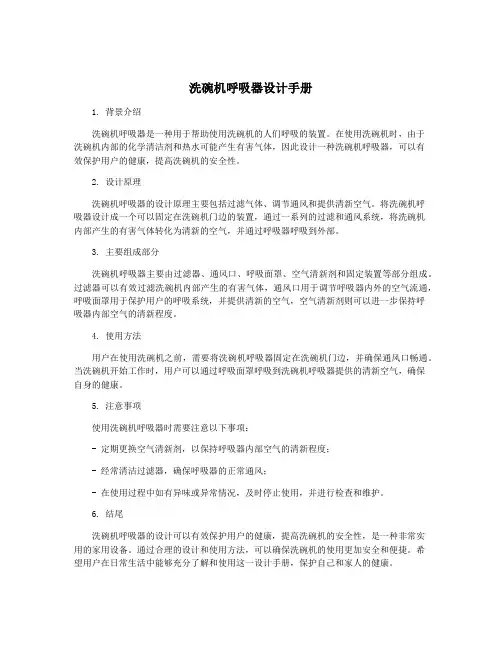

洗碗机呼吸器设计手册1. 背景介绍洗碗机呼吸器是一种用于帮助使用洗碗机的人们呼吸的装置。
在使用洗碗机时，由于洗碗机内部的化学清洁剂和热水可能产生有害气体，因此设计一种洗碗机呼吸器，可以有效保护用户的健康，提高洗碗机的安全性。
2. 设计原理洗碗机呼吸器的设计原理主要包括过滤气体、调节通风和提供清新空气。
将洗碗机呼吸器设计成一个可以固定在洗碗机门边的装置，通过一系列的过滤和通风系统，将洗碗机内部产生的有害气体转化为清新的空气，并通过呼吸器呼吸到外部。
3. 主要组成部分洗碗机呼吸器主要由过滤器、通风口、呼吸面罩、空气清新剂和固定装置等部分组成。
过滤器可以有效过滤洗碗机内部产生的有害气体，通风口用于调节呼吸器内外的空气流通，呼吸面罩用于保护用户的呼吸系统，并提供清新的空气，空气清新剂则可以进一步保持呼吸器内部空气的清新程度。
4. 使用方法用户在使用洗碗机之前，需要将洗碗机呼吸器固定在洗碗机门边，并确保通风口畅通。
当洗碗机开始工作时，用户可以通过呼吸面罩呼吸到洗碗机呼吸器提供的清新空气，确保自身的健康。
5. 注意事项使用洗碗机呼吸器时需要注意以下事项：- 定期更换空气清新剂，以保持呼吸器内部空气的清新程度；- 经常清洁过滤器，确保呼吸器的正常通风；- 在使用过程中如有异味或异常情况，及时停止使用，并进行检查和维护。
6. 结尾洗碗机呼吸器的设计可以有效保护用户的健康，提高洗碗机的安全性，是一种非常实用的家用设备。
通过合理的设计和使用方法，可以确保洗碗机的使用更加安全和便捷。
希望用户在日常生活中能够充分了解和使用这一设计手册，保护自己和家人的健康。
基于51单片机的洗碗机控制系统设计洗碗机是一种自动化设备，用于洗刷餐具和餐盘等。
传统的洗碗机通常由水泵、加热器、电机等组成，通过控制这些设备的工作来实现洗碗的功能。
本文将基于51单片机设计一个洗碗机控制系统。
首先，我们需要确定洗碗机的功能和工作流程。
一个典型的洗碗机工作流程如下：1.加载餐具和餐盘进入洗碗机。
2.打开水泵将洗涤液送入洗碗机。
3.启动加热器将洗涤液加热至适宜的温度。
4.启动电机，通过旋转喷嘴使得洗涤液均匀地喷洒到餐具和餐盘上。
5.停止电机和加热器，关闭水泵。
6.打开排水装置将洗涤液排出。
7.完成洗碗过程。
接下来，我们需要设计系统的硬件。
主要包括51单片机、水泵、加热器、电机、用户界面等。
51单片机作为核心控制器，负责控制其他设备的工作。
水泵负责将洗涤液送入洗碗机，加热器负责加热洗涤液，电机负责控制喷嘴的旋转。
用户界面可以使用LCD显示屏和按键等来实现用户与洗碗机的交互。
然后，我们需要设计系统的软件。
通过编程控制51单片机实现洗碗机的自动控制。
主要包括以下几个方面：1.检测传感器：使用温度传感器来检测洗涤液的温度，当温度达到设定值时启动电机和加热器，否则等待。
2.控制设备：通过控制端口控制水泵、加热器和电机的工作。
当启动电机后，通过定时器控制电机的工作时间，然后停止电机。
3.用户界面：通过LCD显示屏显示系统的状态和用户操作的指示。
通过按键来设置洗涤液的温度和启动洗碗过程。
最后，我们需要测试和优化系统。
通过实际测试来验证系统的稳定性和可靠性。
如果存在问题，需要对系统进行调试和优化，确保系统正常工作。
总之，基于51单片机的洗碗机控制系统设计主要包括硬件设计和软件设计两个方面。
通过控制水泵、加热器和电机等设备的工作来实现洗碗机的自动控制。
通过编程和测试来优化系统的工作效果，提高系统的稳定性和可靠性。
.AE-A2RD2 隧道式洗碗机结构设计入口段洗涤槽 1~2段 高温双冲洗烘干1段 烘干2段出口段强化1保障2保障1强化3强化2新增强化7强化6强化5强化4安全开关节流控制.强项说明如下 :本机种在原节能光电控制节水节能省耗、双层钢板结构、高温冲洗热水回收、ABB 耐用不锈钢水泵等设计,强化并改善机种本机种已取得卫生安全法规之安全认证及认证标章 本机种已取得欧盟CE 之安规认证及HACCP 卫生安全认证,全机种采用SUS304不锈钢材质 加强电控箱电器版使用并使用CE 安全标规及耐高温高湿组件(施耐德),降底故障强化功能沿用全不锈钢齿轮盘及链条并强化其韧性 , 以加强输送带运转顺畅节能光电控制使耗水量仅360公升节能省耗50%W/30%E/65%C 及凹防堵洗臂匀称的上、下、冲洗功能设计 ,并强化每一喷洗臂之凹型防堵喷嘴喷洗力道达3Kg 扇形涵盖面洗涤针对洗碗碟篮框设计采专用爪刺多功能输送带可洗涤多样, 让下洗及下吹更能充分获得功能洗涤槽每槽采用瑞士ABB 品牌2HP 洗泵 (上下洗臂)组及不锈钢前壳+不锈钢叶片,来增强冲洗力及耐力.设计采用双道环形冲洗能力,以加强高温洗涤及消毒 ,并把产生的热水再回收使用输送带采用不锈钢炼条已加强强韧性并防止锈蚀新增0.75kw 电机热风吹干2段, 为了让洗碗碟后加速烘干特别新增二段加强设计高风机组 , 使温度保持在约 70℃ 并强化在高温洗涤消毒后加速烘干水分使外达到烘干风干效果新增物理感应治水垢处理系统 ,引进英国专利技术并结合本身生产洗碗涤机的国际认证专业技术及特殊设计，成功发展世界上第一套无需耗材，长久持续有效，防止洗涤机洗涤室及升温器系统部生成水垢的功能治水性系统参数说明功能说明 : 双缸+高温双冲洗+双槽热风段尺 寸 :6250x910x2150 mm (入口950 + 洗槽2缸x800 + 喷淋段800 +烘干2段x800 + 出口1300 ) 入仓尺寸 :612x 420 mm (最大洗涤量及行进速度：约2.5~3公尺/分±3%。
摘要目前我国家电产品普及程度已经相当高，然而，家用洗碗机一直还是一块存在巨大市场潜力而又未被开发的领域。
究其原因，一方面是由于中国传统手动洗碗习俗的影响，另一方面则是由于传统的洗碗机不能适应中餐餐具的洗涤要求，并且耗能大，安全性不够高，价格昂贵。
针对这些问题，开发出一款节能环保，安全便宜的家用全自动洗碗机。
基于全自动洗碗机的功能要求，这款洗碗机在洗涤工艺、自动控制、安全保障和价格便宜四个方面做出了全新设计。
1. 自动控制方面，选择使用AT89C51单片机为控制核心，以各个部件的作用时间为逻辑顺序，实现了洗涤过程的智能化控制；2.洗涤工艺方面，可提供三种不同方式的洗涤，即清洗、标准洗和烘干，使清洗效果达到最佳； 3.安全保障方面，采用漏电检测和看门狗复位电路，充分保障洗涤过程的安全性要求。
该系统具有结构简单，可靠性高，成本低的特点。
关键词：洗碗机;键盘/显示; AT89C51AbstractNow the popularization of our electrical household products has already reached to quite high degree. However, the field of home dishwasher has had enormous market potential but undeveloped field all the time. It is mainly because the traditional dishwasher products can't meet the needs of washing of Chinese tableware, energy consumption is great and provide lessly safty . Aimed at these problems, an ultrasonic dishwasher with energy-conservation and environmental protection was encouraged to research and develop.with the function of automatic dishwasher,a bran-new design is made in three aspects of the dishwasher: washing technique,automatic control and Security.1. In the aspect of automatic control,AT89C51 is chosen as the core of the control and the working time of every assembly unit is used as logic order.So the intellectualized control of washing process is realized；2.In the aspect of cleaning technique,these can supply there washing methods,washing, standard washing and dring to make the cleaning effect best；3.In the aspect of Security,We uesd creepage detecting and watchdog rest circuit to ensure safety demands adequately. This control system has simple structure,high dependability,and low costs.Key words：Dishwasher；Keybord/Display；AT89C51目录摘要 (VI)Abstract (VI)1 绪论 (1)1.1 全自动洗碗机的发展 (1)1.2 全自动洗碗机概述 (2)2 全自动洗碗机控制系统硬件设计 (6)2.1 控制系统硬件结构 (6)2.2 AT89C51单片机简介 (7)2.3 键盘/显示电路 (10)2.4 温度检测电路 (11)2.5 水位检测电路 (12)2.6 看门狗复位电路 (13)2.7 过零检测电路 (15)2.8 输出驱动电路设计 (16)2.9 音响提示电路 (20)2.10 源电路设计 (20)3 全自动洗碗机控制系统软件设计 (22)3.1 系统主程序设计 (23)3.2 各功能模块子程序 (24)3.3 汇编语言编程程序清单 (27)结论 (29)谢辞 (30)参考文献 (31)1 绪论1.1 全自动洗碗机的发展随着人们生活品质的提高和工作节奏的加快，选购家用电器为自己减轻家务，享受更多的休闲时间，已经是不争的时尚。
湘潭大学兴湘学院毕业设计说明书题目：超声波洗碗机的设计专业：机械设计制造及其自动化学号：**********姓名：指导教师：完成日期：2014年5月28日湘潭大学兴湘学院1毕业论文（设计）任务书全套图纸，加153893706论文（设计）题目超声波洗碗机的设计学号 2010962940 学生姓名周会琪专业机械设计制造及其自动化指导教师姓名：系主任：一、主要内容及基本要求研究洗碗机洗涤效果最好的超声波频率和强度，研究传播的介质及相关参数，设计相关的加温、喷水、进排水等装置结构，完成超声波洗碗机的内部构造和各个装置的安放位置，选用合理PLC。
基本要求如下1．绘制洗碗机装配图1张2．绘制洗碗机内部构造部分零件图1套3．编写设计说明书1份4．专业英语翻译1份二、重点研究的问题（1）超声波洗碗机总体方案设计（2）洗碗机超声波系统的设计。
（3）主执行机构设计（内部结构）及其结构设计。
四、应收集的资料及主要参考文献[ 1 ] 林仲茂, 方启平. 超声波清洗( Ⅱ) [J] .化学清洗, 1998, (5): 41-44.[ 2 ] 林仲茂, 方启平. 超声波清洗( Ⅲ) [J] . 化学清洗, 1998, (6): 44-46.[ 3 ] 任建新，物理清洗 [ M ] .北京: 化学工业出版社, 2000. [ 4 ] 陈勤超，水流式与气泡式蔬菜清洗机清洗效果的比较与研究[D]．武汉：华中农业大学，2007．[ 5 ] 阎石，数字电子技术基础. 北京：高等教育出版社，第五版；[ 6 ] 康光华，模拟电子技术基础. 北京：高等教育出版社，第五版.[ 7 ] 单片微型计算机原理与应用，华中科技大学出版社，第二版. [ 8 ] 艾小洋.中国工业清洗领域的现状与发展趋势[M].现代制造。
2004（2）.[ 9 ] 周里群，李玉平.超声波换能器材料的设计与研究.湘潭大学机械工程学院.[10] 周德麟.超声波洗衣机清洗的机理和结构的探讨.家用电器科技，2002(6):72-76[11] 刘晋春、赵家齐、赵万声．特种加工[M] ．北京：机械工业出版社：2001[12] 成大先．机械设计手册[M]．北京：化学工业出版社，2003：212-224．湘潭大学兴湘学院毕业论文（设计）评阅表学号2010962940 姓名专业机械设计制造及其自动化毕业论文（设计）题目：超声波洗碗机湘潭大学兴湘学院毕业论文（设计）鉴定意见学号：2010962940 姓名：专业：机械设计制造及其自动化毕业论文（设计说明书）23 页图表9 张目录摘要 (1)第一章前言 (3)1.1 背景 (3)1.1.1选题的依据及研究意义 (3)1.1.2国内外洗碗机发展与现状 (3)1.2 国内市场上洗碗机的分析 (4)1.2.1国内市场上洗碗机的特点与不足 (4)第二章总体方案 (6)2.1 设计要求 (6)2.2 整体方案设计 (6)2.3 本章小结 (7)第三章超声波清洗原理 (8)3.1 超声波清洗技术简介 (8)3.2 超声清洗机理 (8)3.2.1 超声空化作用 (8)3.3 超声空化阀 (9)第四章超声清洗参数选定 (10)4.1 影响超声波清洗效果的因素 (10)4.1.1 声强 (10)4.1.2 频率 (10)4.1.3 清洗液 (11)4.2 超声场的研究 (11)4.2.1 空化强度的测量 (11)4.3 选取参数 (11)4.3.1 超声清洗参数 (11)4.4 本章小结 (11)第五章超声波洗碗机结构设计 (13)5.1 整体方案设计 (13)5.2 各重要部件设计 (13)5.2.1 清洗槽 (13)5.2.2 进排水系统 (13)5.2.3 水位感应系统 (13)5.2.4 喷臂系统 (14)5.2.5 超声波发生器 (15)5.2.6 超声波换能器 (16)5.2.7 加热系统 (17)5.3 本章小结 (18)第六章控制系统 (19)6.1 控制逻辑 (19)6.2 处理器选择 (19)第七章总结 (21)致谢 (22)参考文献 (23)附录 (24)摘要随着中国人生活水平的提高和生活节奏的加快，市场上出现了更多的适合于现代家庭生活的新型家用电器。
基于PLC 的洗碗机的自动控制系统的设计机自1121 引言随着数字信息家用电器应用的普及，洗碗机已经广泛进入人民大众的家庭之中，从而使得人们能够从繁杂的家务劳动中逐步解放出来.作为一种家庭自动化设备,洗碗机一般需要实现诸如自动控制进水、自动加温清洗、排水、杀菌消毒,以及定时和故障报警等功能。
2 自动洗碗机控制系统的工作原理本设计的全自动洗碗机是通过PLC的程序运行控制，由旋转喷臂将水从不同的角度喷射到餐具上,依靠水的压力、温度和洗涤消毒剂的作用，实现对餐具的清洗、消毒，最后烘干的。
本设计设有常温、55℃、65℃三档选择开关，常温档为简易洗法，水不加热,一般用于对少量较干净餐具的清晰：55℃档为标准洗法，将水加热至55℃，平时洗涤多用此档，65℃为强力洗法,将水加热至65℃，用于数量多且较脏污的餐具的清洗下面就喷臂式洗碗机标准洗涤过程加以说明：开机前首先接好自来水管，打开水龙头，插上电源插头,将排水管对准下水道入口，按下标准洗选择开关，然后按下启动按钮，进水电磁阀YV1吸合,当阀门打开向内桶进水,当进水达到设定的高水位时，进水电磁阀YV1断电，停止进水；同时接通清洗泵电机M1和加热器EH,边洗涤边加热, 等水温升到55℃时,并自动洗涤剂，清洗泵M1使水加压，喷臂电磁阀YV2打开，把热水送到喷臂经喷水口喷出，由于喷臂旋转喷水，餐具受到洗涤水的冲刷，油污划入水中，排水泵M2运转把水排出机外，来完成排水→注水→漂洗→排水→注水→加热→清洗→排水→断电→余热干燥.3 .自动洗碗机工作程序设计喷臂洗碗机一般有:预习、标准洗、强洗三种程序供选择。
预洗是在餐具较少且不太脏的情况下使用，使用时，水不加热,只有冷水冲一冲就完事,标准洗是在餐具较脏的情况下选用，强洗是在餐具特别脏的情况下选用。
整个程序分自动控制与手动控制两大部分，常开断开，常闭闭合，利用主控指令，通过点动控制按钮完成洗涤过程的注水→加热→清洗→排水→断电→余热干燥等手动控制.辅助继电器M10是起自动与手动的互锁作用。
学号天津城建大学单片机原理及应用课程设计设计说明书自动洗碗机的控制系统设计起止日期：2014 年6月23日至2014年6月27日学生姓名班级成绩指导教师(签字)控制与机械工程学院2014年06月27 日天津城建大学课程设计任务书2013 —2014 学年第1 学期控制与机械工程学院电气自动化专业13电气11 班级课程设计名称：单片机原理及应用A课程设计设计题目：自动洗碗机控制系统设计完成期限：自2014 年6 月23 日至2014 年 6 月27 日共1 周设计依据、要求及主要内容（可另加附页）：一、课程设计的目的1、进一步熟悉和掌握单片机的结构及工作原理。
2、掌握单片机的接口技术及相关外围芯片的外特性，控制方法。
3、通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术。
4、通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。
5、通过完成一个包括电路设计和程序开发的完整过程，了解开发一单片机应用系统的全过程，为今后从事相应打下基础。
二、课程设计的基本要求1、认真认识设计的意义，掌握设计工作程序，学会使用工具书和技术参考资料，并培养科学的设计思想和良好的设计作风。
2、提高模型建立和设计能力，学会应用相关设计资料进行设计计算的方法。
3、提高独立分析、解决问题的能力，逐步增强实际应用训练。
4、课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。
5、课程设计说明书封面格式要求见《天津城市建设学院课程设计教学工作规范》附表1。
三、课程设计具体要求1、要求每位同学独立完成设计任务。
2、原理图设计。
1）原理图设计要符合项目的工作原理，连线要正确。
2）图中所使用的元器件要合理选用，电阻，电容等器件的参数要正确标明。
3）原理图要完整，CPU，外围器件，扩器接口，输入/输出装置要一应俱全。
3、程序调计1）根据要求，将总体项能分解成若干个子功能模块，每个功能模块完成一个特定的功能。
家用自动洗碗机课程设计一、课程目标知识目标：1. 学生能理解家用自动洗碗机的基本工作原理，掌握其主要部件及功能。
2. 学生能了解家用自动洗碗机在生活中的应用，认识到科技进步对生活的改变。
3. 学生掌握家用自动洗碗机的选购和使用方法，了解其优势和不足。
技能目标：1. 学生能运用所学知识，分析家用自动洗碗机的节能环保性能。
2. 学生具备设计简单自动洗碗机方案的能力，培养创新意识和动手能力。
3. 学生能够运用比较、分析的方法，评价不同品牌和型号的家用自动洗碗机。
情感态度价值观目标：1. 学生培养对科技创新的兴趣，激发学习科学技术的热情。
2. 学生认识到节能环保的重要性，树立绿色生活的观念。
3. 学生通过团队协作，培养合作精神和沟通能力，增强集体荣誉感。
课程性质：本课程为家用自动洗碗机的应用实践课，结合生活实际，培养学生的实践操作能力和创新意识。
学生特点：六年级学生具备一定的科学知识和动手能力，对新鲜事物充满好奇，喜欢探索和实践。
教学要求：注重理论与实践相结合，以学生为主体，引导学生主动参与，提高学生的实践操作能力和创新精神。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 家用自动洗碗机的基本原理及工作流程：- 热水循环系统原理- 洗涤剂喷射原理- 清洗、漂洗、烘干流程2. 家用自动洗碗机的关键部件及功能：- 水泵、喷嘴、加热器等部件的作用- 控制系统及传感器的工作原理3. 家用自动洗碗机的选购和使用方法：- 选购要点：容量、节能、噪音、品牌等- 使用方法：操作步骤、维护保养、故障处理4. 家用自动洗碗机的优缺点分析：- 优点：节省时间、节能环保、清洗效果好- 缺点：价格、占地、噪音等5. 家用自动洗碗机的节能环保性能比较：- 不同品牌、型号洗碗机的能耗对比- 洗碗机使用对环境的影响6. 设计简单自动洗碗机方案：- 创意构思- 方案设计- 成本预算教学大纲安排：第一课时：家用自动洗碗机的基本原理及工作流程第二课时：家用自动洗碗机的关键部件及功能第三课时：家用自动洗碗机的选购和使用方法第四课时：家用自动洗碗机的优缺点分析第五课时：家用自动洗碗机的节能环保性能比较第六课时：设计简单自动洗碗机方案教学内容与课本关联，以科学性和系统性为原则，确保学生掌握家用自动洗碗机相关知识。
目录摘要Abstract第一章绪论 (1)1.1课题的提出及其研究的意义 (1)1.2家用洗碗机综述 (2)1.2.1洗碗机的分类 (3)1.2.2家用洗碗机的基本结构 (3)1.2.3家用洗碗机的工作原理 (7)1.2.4国外洗碗机的发展历程及其代表性产品 (10)1.2.5国内洗碗机的发展历程及几个洗碗机品牌的特点 (13)1.3课题研究的主要工作 (16)第二章超声波清洗 (17)2.1声波 (17)2.2超声波清洗及特点 (19)第三章结构设计 (21)3.1总体方案设计 (21)3.2重要部件的设计 (22)3.2.1超声清洗系统 (22)3.2.2喷臂冲洗系统 (24)3.2.3水位系统 (25)3.3结构总成 (26)第四章总结与展望 (28)4.1总结 (28)4.2前景展望 (29)参考文献 (30)致谢 (31)摘要随着人们生活品质的提高和工作节奏的加快，人们选择家电的标准也由原来的单一追求功能实现而逐步转向以节能、安全、环保为根本目标。
改革开放以来，我国家电产品普及程度已经相当高，然而家用洗碗机却一直是一块存在巨大市场潜力而又未被开发的领域。
这主要是由于传统的洗碗机产品不能适应中餐餐具的洗涤要求，并且洗涤时间长，能耗大。
针对这种问题，提出将超声清洗技术应用于家用洗碗机领域，开发出一款节能环保型家用超声洗碗机。
针对超声清洗和餐具洗涤各自的特点，以及使用要求，对这款洗碗机在整体结构做出了全新的设计。
结构方面，采用不锈钢清洗槽;通过对超声系统、多方位喷淋系统和水位控制系统的设计，使结构更紧凑、易控制，且清洗效果更好;洗涤工艺方面，通过铝箔腐蚀法，分析超声洗涤槽内的相对空化强度，·给超声清洗参数的选择提供依据，继而通过正交试验优选出超声洗涤参数和洗涤流程，最后选定超声功率300w、扫频、清洗时间9min、室温以及由45℃热水冲洗(5min)→超声洗(9min)→60℃水冲洗((5min)的洗涤流程为最佳洗涤流程。
全自动洗碗机控制系统的设计的开题报告一、选题背景随着人民生活水平的不断提高，家庭日常生活中涉及到的电器设备也越来越智能化、自动化。
洗碗机是一种能够代替人手洗碗的家用电器，它可以实现自动进水、洗涤、排水、烘干等多个功能。
全自动洗碗机已经成为家庭中越来越普遍的家电用品。
全自动洗碗机首先解决了洗碗这个日常生活中的繁琐劳动问题，而在控制方面，也需要一个完善、稳定、安全的控制系统来保证其正常运作。
因此，本篇开题报告旨在探索全自动洗碗机控制系统的设计，以此提升全自动洗碗机的品质和性能。
二、研究目的本研究的目的是设计一个全自动洗碗机控制系统，为解决现有洗碗机控制系统的不足、加强洗碗机稳定性和整体品质，提供一种可行、稳定、安全的解决方案。
具体而言，研究任务包括：1.探讨全自动洗碗机的基本原理，以及现有的控制系统的不足之处；2.对全自动洗碗机的工作流程进行分析，确立可行的控制方案；3.设计一个全自动洗碗机控制系统原型，完成样机测试；4.在保证控制系统的基础功能正常的前提下，研究如何提升控制系统的稳定性和安全性；5.最终验证实验，验证该控制系统在全自动洗碗机上的实际效果。
三、研究主要内容全自动洗碗机控制系统设计是一个较为综合的控制工程任务，本研究主要涉及以下方面：1.全自动洗碗机的基本原理及其工作流程。
分析全自动洗碗机的机械、液压、电气原理及其工作流程，找出现有控制系统的不足之处；2.计算机控制原理。
阐述计算机控制的基本原理、方法、结构设计及其在工业自动控制中的应用；3.控制系统的分析与设计。
根据全自动洗碗机的工作流程，设计出可行的控制系统方案，并对其结构和实现方法进行探讨；4.控制系统的构建和测试。
根据所设计出的控制系统方案，构建控制系统，进行测试和验证。
四、研究意义全自动洗碗机作为一种近年来得到广泛使用的家用设备，不仅减轻了人们日常的洗碗负担，也为人们生活带来了更多的便利。
通过本研究，旨在对现有的全自动洗碗机控制系统进行研究和优化，提高洗碗机的性能和整体品质，进一步加强人们生活的便利。
浙江工商职业技术学院毕业设计题目洗碗机设计姓名学号 0601212143 专业班级机电0621 系别机电工程系指导教师2009年 5 月 16 日目录1 绪论 (1)洗碗机的概述 (1)课题的内容及意义 (1)2 商用洗碗机常用机型结构...................................................................................................... - 2 -常用机型结构.................................................................................................................... - 2 - 3 洗碗机的总体设计.. (4) (4)洗碗机的分解图 (5)传送带 (5)上下喷头 (5)水泵 (6)烘干机 (7)过滤器 (8)传送带电机 (8)4洗碗机的工作原理 (9)洗碗机的结构图 (9) (9) (9) (9) (10)5 结论 (12)6 谢辞 (13)7参考文献 (14)洗碗机设计摘要:本文设计了一款传送带式洗碗机,通过对市场上的一些餐具清洗机的观察,设计了本洗碗机,利用洗碗机自带传送带，带动餐具进入清洗箱，利用高压清洗液的冲洗,再送入烘干箱,从而对餐具进行清洗并处理,并利用AutoCAD和(U)ni(g)raphics （简称UG）进行计算及绘图，详细地说明了洗碗机的清洗原理及其结构。
关键词: 洗碗机,AutoCAD, UG1 绪论洗碗机的概述洗碗机是用来自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，按结构可分为箱式和传送式两大类。
它为餐厅、宾馆、机关单位食堂的炊事人员减轻了劳动强度，提高了工作效率，并增进清洁卫生。
现在，多种小型洗碗机已经上市，正逐渐进入普通家庭。
传统洗碗机的结构与种类传统洗碗机是通过电机驱动洗涤泵使洗涤液在一定的压力下从喷臂喷出，形成密集的热水流；喷臂由于受到喷水的反作用而旋转，使洗涤液来回地喷射到各式餐具上，对餐具进行喷射冲洗和淋刷。
二、厨房之家电设计——洗碗机
1、多维度的获取用户信息，设计适合用户需求的洗碗机产品
1）判断用户需求档次，有针对性的设计：
根据用户房屋的地段、地价、面积、楼层、装修风格档次、预算、气质、年龄段、职业及是否自己居住（出租）等因素，判断用户为高端、中端、一般档次，有针对性的设计不同档次的家电产品；
2）实地勘察厨房是否适合摆放或安装洗碗机：
✧由于厨房空间较小，不适合摆放洗碗机，可以设计嵌入式洗碗机，嵌入
在橱柜里；
✧厨房没有整体橱柜的，可以设计台式洗碗机；
3）针对用户的需求及使用喜好、习惯设计洗碗机种类；
✧用户喜欢台式的，可以设计台式洗碗机；
✧用户喜欢嵌入式的，可以设计嵌入式的洗碗机；
✧根据用户家人口数量设计相应容积的洗碗机，一般3-4人的设计4或6
系列洗碗机，4人以上设计9或12系列的洗碗机；洗碗机按照洗涤能
力主要分为4、6、9、12系列，可以根据用户家使用人数进行确定，
以4系列洗碗机为例，可以洗涤4套餐具，包括：饭碗4个、汤碗4
个、大盘2个、椭圆盘2个、中盘4个、小盘4个、茶杯4个、汤勺4
个、刀、叉、筷子各4个。
6系列的可以洗涤六套餐具，以此类推。
2、厨房洗碗机的设计
✧洗碗机位置：
⑴厨房没有整体橱柜的，可以根据厨房的空间位置，确定台式洗碗机的位
置，应考虑临近水盆，保证进水、排水的顺畅；
⑵根据橱柜预留的位置，可以设计嵌入式洗碗机，一般设计在离着水盆和
下水管道较近的地方；
✧插座位置：
⑴如果台式洗碗机，考虑到美观，插座应设计在靠近洗碗机后背的墙上；
⑵如果是嵌入式洗碗机，根据水盆及下水的位置分为左、右两种，均设计
在水盆下方的橱柜中，如果水盆及下水在左侧的，那么在洗碗机左侧橱
柜壁下方打一个100*50mm的孔，便于输出电源线，反之在右下方打
孔，电源插座与洗碗机的直线距离不能超过135cm；
⑶电源220V/50HZ，并有可靠的接地；
✧管路设计位置：
⑴台式洗碗机进水口与水盆水龙头通过软管连接，排水管放在水盆里排水，
即可正常使用；
⑵嵌入式洗碗机根据水盆及下水的位置，分为左右两种连接方式。
如果水
盆及下水在左侧，那么在洗碗机左侧橱柜壁下方打一个100*50mm的
孔，便于输出进水管、排水管和电源线，进水管与洗碗机的直线距离不
能超过160cm，排水管与洗碗机的直线距离不能超过75cm。
如果水盆
及下水在右侧，那么在洗碗机右侧橱柜壁下方打一个100*50mm的孔，便于输出进水管、排水管和电源线，进水管与洗碗机直线距离不能超过
110cm，排水管与洗碗机的直线距离不能超过125cm 。
注意事项：
⑴测试水流量达到9L/min 标准（进水压力0.03-0.6Mpa）；
⑵橱柜上的塑料涂层及胶合板必须经过防潮处理，否则容易发生变形或表
面涂层剥落；
⑶洗碗机进水管采用了6分接头，用户在进水口要安装一个带有分螺纹口
的角阀或球阀；如果安装了4分接口的需要再准备一个4分到6 分转
换接头；
⑷排水管管口内径不小于4cm；
⑸嵌入式排水管的最高部分距离洗碗机底脚所在水平面不低于40cm，不
高于100cm，4系列洗碗机排水管高部分距离洗碗机底脚所在水平面不
高于10cm；
⑹下水管末端是弯曲向上的，且向上延伸高度不低于28cm；。
