差动放大器

差动放大器工作原理
差动放大器是一种电子放大器电路，用来放大不同输入信号之间的差值。

它通过将输入信号分为两个相位相反的部分，然后进行放大，并且抑制共模信号，从而提高放大器的性能和抗干扰能力。

差动放大器的基本原理是利用两个输入信号与一个共同的对地参考点相连，形成一个闭合的回路。

这两个输入信号被分别送入差动放大器的两个输入端口。

当有差异信号输入时，即两个输入信号的幅度不相同或相位不同，差动放大器会放大这种差异，并输出一个放大后的差动信号。

差动放大器通常由一个差动对和一个输出级组成。

差动对通常由两个晶体管或场效应管构成，这两个管子会分别放大两个输入信号。

输出级则用来将输入信号的差动信号转换成单端信号，以便输出到其他电路中。

从工作原理上来看，差动放大器利用两个输入信号之间的差异来实现放大效果。

这种差异可以是输入信号的幅度差异或者相位差异。

在输入信号的共模信号上放大器会进行抑制，以便提高输出信号的纯净度。

通过合理选取差动放大器的工作参数和外围元件，可以调整差动放大器的放大倍数、频率响应和输入输出阻抗等性能。

差动放大器常用于信号处理、音频放大、通信系统以及精密测量等领域，其优点包括高增益、低噪声、抗干扰能力强等。

总之，差动放大器通过放大不同输入信号之间的差异，实现对差动信号的放大和抑制共模信号的功能，从而提高放大器的性能和抗干扰能力。

它是一种常用的电子放大器电路，用于各种信号处理和放大的应用中。

差模放大倍数计算公式
1.差动放大器：
差动放大器是一种基本的差模放大器电路，其差模放大倍数（即增益）可通过以下公式计算：
在普通差动放大器中，差模放大倍数一般是差模电流和差模电阻之积。

具体的公式如下：
其中，差模电流为输入差模电流，共模电阻为输入共模电阻，单端输
出电流为输出电流。

2.仪器放大器：
仪器放大器是一种高精度的差模放大器电路，其差模放大倍数计算公
式较为复杂。

其中，高路增益表示输入信号的高路放大倍数，低路增益表示输入信
号的低路放大倍数，负反馈系数表示负反馈电阻与开环电阻之比。

3.运算放大器：
运算放大器是一种常用的差模放大器电路，其差模放大倍数一般非常大，可以近似为无穷大。

因此，运算放大器的差模放大倍数计算公式可以
简化为以下形式：
需要注意的是，以上公式仅适用于理想情况下，实际电路中会存在各
种非理想因素的影响，如偏置电流、温度效应等。

因此，在实际应用中，
需要根据具体的电路特性进行修正或采用更精确的计算方法。

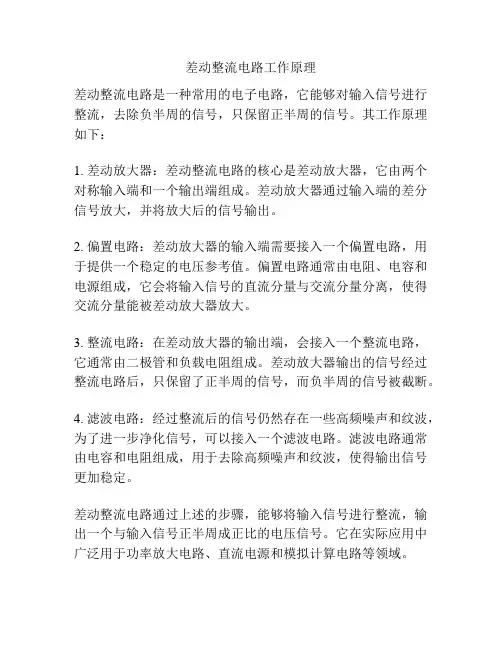

差动整流电路工作原理
差动整流电路是一种常用的电子电路，它能够对输入信号进行整流，去除负半周的信号，只保留正半周的信号。

其工作原理如下：
1. 差动放大器：差动整流电路的核心是差动放大器，它由两个对称输入端和一个输出端组成。

差动放大器通过输入端的差分信号放大，并将放大后的信号输出。

2. 偏置电路：差动放大器的输入端需要接入一个偏置电路，用于提供一个稳定的电压参考值。

偏置电路通常由电阻、电容和电源组成，它会将输入信号的直流分量与交流分量分离，使得交流分量能被差动放大器放大。

3. 整流电路：在差动放大器的输出端，会接入一个整流电路，它通常由二极管和负载电阻组成。

差动放大器输出的信号经过整流电路后，只保留了正半周的信号，而负半周的信号被截断。

4. 滤波电路：经过整流后的信号仍然存在一些高频噪声和纹波，为了进一步净化信号，可以接入一个滤波电路。

滤波电路通常由电容和电阻组成，用于去除高频噪声和纹波，使得输出信号更加稳定。

差动整流电路通过上述的步骤，能够将输入信号进行整流，输出一个与输入信号正半周成正比的电压信号。

它在实际应用中广泛用于功率放大电路、直流电源和模拟计算电路等领域。

108实验3.7 差动放大器一、实验目的（1）理解差动放大器的工作原理，电路特点和抑制零漂的方法。

（2）掌握差动放大器的零点调整及静态工作点的测试方法。

（3）掌握差动放大器的差模放大倍数、共模放大倍数和共模抑制比的测量方法。

二、实验设备及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。

三、实验原理差动放大器实验电路如图3.7.1所示，其中晶体管T 1、T 2称为差分对管，与电阻RC1、R C2及电位器R W 共同组成差动放大的基本电路。

其中R C1=R C2，R W 为调零电位器，若电路完全对称，静态时R W 应处为中点位置，若电路不对称，调节R W ，使U o 两端静态时的电位相等（U o = 0）。

晶体管T 3、D 1与电阻R e3和R 2组成恒流源电路，可以为差动放大器提供恒定电流I 0。

两个R 1为均衡电阻，给差动放大器提供对称的差模输入信号。

由于电路参数完全对称，当外界温度变化，或电源电压波动时，对电路的影响都是一样的，因此差动放大器能有效的抑制零点漂移。

1、差动放大器的输入输出方式，如图3.7.1所示电路。

根据输入信号和输出信号的不同方式有四种连接方式。

（1）双端输入—双端输出：输入信号U i 加在U i1、U i2两端：U i =U i1-U i2；输出U o 取自U o1、U o2两端：U o =U o1-U o2。

（2）双端输入—单端输出：输入信号U i 加在U i1、U i2两端：U i =U i1-U i2；输出U o图3.7.1 差动放大器实验电路109取自U o1或U o2到地的信号：U o =U o1或U o =U o2。

（3）单端输入—双端输出：输入信号加在U i1上，U i2接地（或U i1接地而信号加在U i2上）；输出U o 取自U o1、U o2两端：U o =U o1-U o2。

（4）单端输入—单端输出：输入信号加在U i1上，U i2接地（或U i1接地而信号加在U i2上）；输出U o 取自U o1或U o2到地的信号：U o =U o1或U o =U o2。

差动放大器输出电流计算公式概述及解释说明1. 引言1.1 概述本文将重点介绍差动放大器输出电流计算公式及其解释说明。

差动放大器是一种常用的电路结构，具有极高的增益和抗干扰能力，在现代电子技术领域得到广泛应用。

输出电流是差动放大器性能的关键指标之一，准确计算输出电流对于电路设计和优化至关重要。

1.2 文章结构本文分为五个主要部分。

首先是引言，介绍论文的背景和目的。

接下来是差动放大器概述部分，包括差动放大器原理、应用领域和结构介绍。

然后我们将重点探讨差动放大器输出电流计算公式，介绍三种常用的计算方法。

在第四部分中，我们将分析输出电流计算公式的影响因素，如输入信号幅度、偏置电流和温度变化等。

最后，在结论部分总结主要观点和结果，并展望差动放大器输出电流计算公式的应用前景。

1.3 目的本文旨在提供一个清晰易懂的概述文章，帮助读者了解差动放大器输出电流计算公式及其相关概念。

通过阅读本文，读者将能够掌握三种常用的输出电流计算方法，并了解这些公式受到的影响因素。

同时，本文将为读者展示差动放大器输出电流计算公式的应用前景，为他们在实际工程中正确使用和优化差动放大器提供指导。

2. 差动放大器概述：2.1 差动放大器原理：差动放大器是一种特殊的电路，它利用两个输入信号的差异来放大信号。

其基本原理是将输入信号分别连接到差分放大器的两个输入端，并通过适当的电路配置来使其中一个输入与地相连，而另一个输入则与待放大信号相连。

这种布局使得差动放大器能够抵消共模噪声。

在有差异信号和共模噪声时，差分放大器会增加差异信号并减少共模噪声。

2.2 差动放大器应用领域：由于其出色的性能和广泛的应用领域，差动放大器在许多电子设备中被广泛使用。

其中包括音频处理、通讯系统、测量仪表、传感器接口等。

其独特的功能使得差动放大器适用于需要高增益和抑制干扰的应用。

2.3 差动放大器结构：一般情况下，差动放大器由两个晶体管或运算放大器组成。

每个晶体管或运算放大器均具有一个非反转输入端和一个反转输入端。

差动放大电路的原理
差动放大器的原理是利用两个对称输入信号进行放大，输出信号为两个输入信号的差值。

差动放大电路一般由一个差动放大器和一个负反馈电路组成。

差动放大器由两个输入端，分别接收两个对称的输入信号。

这两个输入信号经过放大器的放大作用后，输出两个放大的信号。

差动放大器的输出取决于两个输入信号的差异大小。

负反馈电路将差动放大器的输出信号与输入信号进行比较，并将差异信号放大器的输入端，实现对输出信号的修正。

通过不断修正差动放大器的输出，使得输入和输出之间的差异趋近于零，实现对输入信号的放大。

差动放大电路的原理可以简单概括为：通过抑制两个输入端之间的差异信号，只放大两个输入信号之间的差异部分，从而实现对差异信号的放大。

这样可以有效抑制共模干扰，提高信号的抗干扰能力，提高放大器的稳定性。

差动放大电路广泛应用于各种信号放大和处理电路中。

实验三 差动放大器一、实验目的1、加深对差动放大器性能及特点的理解。

2、学习差动放大器主要性能指标的测试方法。

3、加深对差动放大器工作原理的理解。

二、实验原理图4－1是差动放大器的基本结构。

它由两个元件参数相同的基本共射放大电路组成。

当开关K 拨向左边时，构成典型的差动放大器。

调零电位器R P 用来调节T 1、T 2管的静态工作点，使得输入信号U i ＝0时，双端输出电压U O ＝0。

R E 为两管共用的发射极电阻， 它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

图4－1 差动放大器实验电路当开关K 拨向右边时，构成具有恒流源的差动放大器。

它用晶体管恒流源代替发射极电阻R E ，可以进一步提高差动放大器抑制共模信号的能力。

1、静态工作点的估算典型电路EBEEE E R U U I -≈（认为U B1＝U B2≈0） E C2C1I 21I I ==恒流源电路E3BEEE CC 212E3C3R U )U (U R R R I I -++≈≈C3C1C1I 21I I == 2、差模电压放大倍数和共模电压放大倍数当差动放大器的射极电阻R E 足够大，或采用恒流源电路时，差模电压放大倍数A d 由输出端方式决定，而与输入方式无关。

双端输出: R E ＝∞，R P 在中心位置时，Pbe B CiO d β)R (121r R βR △U △U A +++-== 单端输出d i C1d1A 21△U △U A ==d i C2d2A 21△U △U A -==当输入共模信号时，若为单端输出，则有若为双端输出，在理想情况下0△U △U A iOC ==实际上由于元件不可能完全对称，因此A C 也不会绝对等于零。

3、 共模抑制比CMRR为了表征差动放大器对有用信号（差模信号）的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比 cd A A CMRR =或()dB A A20Log CMRR c d =差动放大器的输入信号可采用直流信号也可采用交流信号。

差动放大器的工作原理
差动放大器是一种基本的放大电路，通过将两个输入信号取差值来实现放大功能。

差动放大器通常由两个输入端，一个共模输入端和一个输出端组成。

差动放大器的基本工作原理如下：
1. 输入信号：将两个输入信号分别连接到差动放大器的两个输入端，分别称为正相输入和负相输入。

这两个输入信号可以是不同的信号源，也可以是同一个信号的不同相位。

2. 差模和共模信号：差动放大器将输入的两个信号进行差分运算，产生的差分信号称为差模信号。

同时，差动放大器还将两个输入信号的平均值称为共模信号。

3. 差分放大：差动放大器通过差模信号进行放大，并将放大后的信号发送到输出端。

差动放大器的放大倍数由电路的设计决定，可以通过选择合适的电阻和晶体管来调整。

4. 共模抑制：差动放大器的一个重要特点是它能够抑制共模信号。

共模信号通常是来自于干扰源或者信号源的共同部分，如电源噪声或环境干扰。

差动放大器的电路设计能够选择性地放大差模信号，而对共模信号进行抑制，从而提高信号的质量和可靠性。

5. 输出信号：放大后的差模信号通过输出端口输出，可以连接到其他电路或设备进行进一步处理。

差动放大器的工作原理是基于差分放大和共模抑制的原理。

差动放大器将输入信号进行差分运算，并通过设定的放大倍数放大差模信号，同时抑制共模信号。

这个特性使得差动放大器在许多应用中非常有用，如抑制噪声、增强信号质量和差分传输等。

电子电路中的放大器有哪些常见类型在电子电路中，放大器是一种用于增加电压、电流或功率的设备。

放大器广泛应用于各种电子设备中，例如音频放大器、功放、射频放大器等。

本文将介绍电子电路中常见的放大器类型。

一、运算放大器（Operational Amplifier，简称Op-Amp）运算放大器是一种差分输入的直流耦合放大器，具有极高的开环增益和输入阻抗，常用于模拟电路和某些数字电路中。

运算放大器的输出与输入之间存在线性关系，可以通过外部电路元件调整增益和频率响应。

它通常具有多个引脚，包括正输入端、负输入端和输出端。

二、晶体管放大器（Transistor Amplifier）晶体管放大器是一种使用晶体管作为放大元件的放大器。

它可以分为两种类型：BJT（双极性结型晶体管）放大器和MOSFET（金属氧化物半导体场效应晶体管）放大器。

1. BJT放大器BJT放大器是基于双极结型晶体管的放大器，根据放大器的连接方式和电路配置不同，可以分为共射极放大器、共基极放大器和共集极放大器等。

共射极放大器是应用最为广泛的一种类型，具有较高的电压增益和较低的输入阻抗。

2. MOSFET放大器MOSFET放大器是基于金属氧化物半导体场效应晶体管的放大器，也可以根据电路连接方式分为共源极放大器、共栅极放大器和共漏极放大器等。

MOSFET放大器具有高输入阻抗和低输出阻抗的特点，适用于高频率放大应用。

三、运算式放大器（Integrated Operational Amplifier）运算式放大器是一种集成的运算放大器，在单片集成电路中内建了多个运算放大器。

它的引脚布局和功能与独立运算放大器相似，但集成度更高，能够在小体积的芯片上实现多个放大器。

四、差动放大器（Differential Amplifier）差动放大器是一种特殊的放大器，具有两个输入端和一个输出端。

它能够放大两个输入信号之间的差异，常用于抑制共模干扰和增强信号传输质量。

差动放大器通常用于模拟信号处理和通信系统中。

差动放大器工作原理
差动放大器是一种电子放大器，其工作原理基于对输入信号进行差分放大。

差动放大器通常由两个晶体管组成，一个被称为"P"，另一个被称为"N"。

当有信号输入到差动放大器的"P"晶体管的基极时，该晶体管会放大信号并输出到一个加载电阻上。

当信号输入到差动放大器的"N"晶体管的基极时，该晶体管也会放大信号并输出到相同的加载电阻上。

差动放大器的输出信号是两个晶体管的输出信号之间的差值，称为差分电压。

这个差分电压是信号输入和两个晶体管之间的共模信号的差异，即输入信号与两个晶体管输出信号的平均值之间的差异。

由于差动放大器通过差分放大的方式工作，它可以抑制输入信号中的共模噪声。

共模噪声是同时出现在两个信号引脚上的噪声，如果它们都被放大并输出，会对系统的性能造成影响。

通过差模信号在两个晶体管之间的差异，差动放大器可以有效地抑制共模噪声，并提高信号的纯度和质量。

此外，差动放大器还可以通过匹配输出电阻和输出缓冲阶段来提高放大器的功率和驱动能力。

综上所述，差动放大器通过差分放大的方式工作，可以抑制共模噪声，提高信号质量和性能。

它在许多应用领域，如音频放大器、仪器放大器和通信系统中得到广泛应用。

差动放大器实验报告实验报告：差动放大器的原理与应用一、实验目的1.了解差动放大器的基本原理；2.学习差动放大器的性能参数评价与测量方法；3.熟悉差动放大器的应用。

二、实验原理1.差动放大器的基本电路为共射器差动放大电路。

它由两个相同的共射放大器和一个共同的负载电阻组成。

两个BJT管分别驱动同一负载电阻，其发射极相互连接。

通过负载电阻可以得到差模和共模信号。

其中，差模信号为两个输入信号之差，而共模信号为两个输入信号之和。

2.差动放大器的性能参数主要包括共模抑制比、增益、输入电阻和输出电阻。

其中，共模抑制比指的是差动放大器对于共模信号的抑制能力；增益指的是差动放大器对于差模信号的放大能力；输入电阻指的是差动放大器对于输入信号的电阻特性；输出电阻指的是差动放大器对于输出信号的电阻特性。

三、实验步骤1.接线：按照电路图将差动放大器电路搭建起来。

2.测量差动放大器的直流工作点：使用万用表测量差动放大器电路的直流电压，包括两个BJT管的发射极电压、基极电压和集电极电压。

3.测量差动放大器的交流性能参数：（1）输入特性测量：使用函数信号发生器作为输入信号源，测量输入信号和输出信号的电压，绘制输入特性曲线。

（2）共模抑制比测量：使用函数信号发生器分别给两个输入端口施加共模信号和差模信号，测量输出信号的电压，计算共模抑制比。

（3）增益测量：使用函数信号发生器分别给两个输入端口施加差模信号，测量输出信号的电压，计算增益。

（4）输入、输出电阻的测量：使用函数信号发生器施加信号，通过分析输入、输出端口的电流和电压变化，测量输入、输出电阻。

四、实验结果与分析1.直流工作点测量结果如下表所示：左端BJT管，发射极电压，基极电压，集电极电压:----------:，:----------:，:--------:，:--------:Q1，1.23V，0.72V，6.68VQ2，1.30V，0.75V，6.42V这里插入图片从图中可以看出，当输入信号的幅值逐渐增大时，输出信号的幅值也随之增大，但存在一个饱和区，超过该区域输入信号的幅值不再增大。

差动放大器原理差动放大器原理是电路设计中非常重要的一部分，它有广泛应用于许多领域，包括通信、自动控制、音频放大器等。

差动放大器是一种具有两个输入端口和一个输出端口的放大器，它可以将两个不同电压的信号进行放大，同时去除它们的共模信号，从而得到一个纯净的差分信号。

在差动放大器中，信号输入到两个输入端口，其中一个端口是正极性的，另一个是负极性的，这两个输入信号之间的差异就是差分信号。

差分信号经过放大器的放大后，输出到输出端口。

差动放大器可以放大差分信号，并抑制共模信号，这使得差动放大器成为一种高度抗干扰的电路设计。

差动放大器的抗干扰能力非常强，这是因为它可以消除两个输入信号的共模信号。

共模信号是指两个输入信号中的相同部分，例如，当两个信号都受到相同的干扰时，它们就会产生共模信号。

如果共模信号不被抑制，它会被放大器误认为是差分信号，从而引入噪声和干扰。

在差动放大器中，放大器输入端的阻抗是非常高的，这使得它能够接受来自不同信号源的信号，并将它们放大到相同的电平。

此外，差动放大器还具有非常高的增益，这使得它可以放大非常小的差分信号，从而提高系统的灵敏度。

当我们需要设计一个差动放大器时，需要考虑许多因素。

首先，我们需要选择适当的放大器类型，例如，我们可以选择普通的晶体管差动放大器或者是运算放大器差动放大器。

其次，我们需要选择适当的电阻和电容数值，以及正确的电源电压和放大器增益。

最后，我们需要考虑差动放大器的抗干扰能力和信号完整性。

差动放大器是电路设计中非常重要的一部分，它可以抑制共模信号，提高系统的灵敏度和抗干扰能力，从而使电路更加稳定和可靠。

在实践中，我们需要注意差动放大器的设计和调试，以确保它能够满足系统的要求。

东莞理工学院实验报告系（院）、专业班级：电气自动化（2）班姓名：吴捷学号：0202日期：成绩：
课程名称模拟电子技术（本）
实验室
名称
模拟电路实验室
实验
名称
差动放大器
同组同学刘桀铭
指导
老师
1.实验目的
1、加深对差动放大器性能及特点的理解
2、学习差动放大器主要性能指标的测试方法
2.实验设备
3.实验原理
图5－1是差动放大器的基本结构。

它由两个元件参数相同的基本共射放大电路组成。

当开关K拨向左边时，构成典型的差动放大器。

调零电位器RP用来调节T1、T2管的静态工作点，使得输入信号Ui＝0时，双端输出电压UO＝0。

RE为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

图5－1 差动放大器实验电路。
