实用电路图第10集

LM358典型应用电路图集
图4 LM358组成的直流耦合低通RC有源滤波器
图5 LM358组成的LED驱动器
图6 LM358组成的TTL驱动电路
图7 LM358组成的RC有源带通滤波器
图8 LM358组成的方波发生器
图9 滞后比较器
图10 带通有源滤波器
图11 灯驱动程序
图12 电流*器
图13 低漂移峰值检测器
图14 电压跟随器
图15 功率放大器外围电路
图16 LM358电压控制振荡器VCO
图17 固定电流源
图18 脉冲发生器
图19 交流耦合反相放大器
图20 交流耦合非反相放大器
图21 可调增益仪表放大器
图22 直流放大器
图23脉冲发生器
图24 桥式电流放大器
图25 引用差分输入信号
图26 直流差动放大器。

15种经典电路接线图，老师傅一般不教！一、两台电动机顺序启动和顺序停止控制电路接线图有些生产机械需要两台电动机按先后顺序起动，并且按顺序停止。

如下图所示电路中，两台电动机起动和停止的动作顺序为：电动机M1先起动，M2才能起动；停止时，M2先停止，M1才能停止。

当合上电源开关Q，按下起动按钮SB1时，接触器KM1的线圈得电并自锁。

电动机M1起动运转。

这时再按下起动按钮SB2,接触器KM2才能得电并自锁，电动机M2起动运转。

当需要停止时，必须先按下停止按钮SB3, KM2断电释放，M2停止运转。

KM2断电释放的同时，并联在停止按钮SB两端的常开触点断开，这时再按下SB, KM1断电释放，M1停止转动。

本电路适用于需两台电动机按顺序起动和停止的生产机械。

如铣床的主轴电动机和进给电动机控制。

二、双速异步电动机启动控制电路接线图双速异步电动机改变转速可采用改变绕组的接线方法来实现。

如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。

合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。

如需电动机高速运转，可按下按钮SB3, KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。

当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。

本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。

按下SB1电动机停止旋转。

三、绕线转子异步电动机转子串联电阻启动控制电路如下图所示电路为按电流原则短接电动机转子启动电阻控制电路接线图。

它是运用电流继电器来检测电动机转子电流，根据电动机在起动过程中，转子电流变化来实现转子电阻的短接控制。

精心整理的10例电控原理图，附带讲解，建议收藏！一、缺辅助触点的交流接触器应急接线当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。

按下SB1，交流接触器KM吸合。

放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。

图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。

否则，手松开按钮后，接触器又吸合，使电动机继续运行。

这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。

接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。

图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。

因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。

图12 缺辅助触点的交流接触器应急接线二、速电动机2Y/2Y接线方法图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。

按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。

图8 双速电动机2Y/2Y接线方法图8 双速电动机2Y/2Y接线方法三、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法四、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、 V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用 6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG802、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。

第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。

第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。

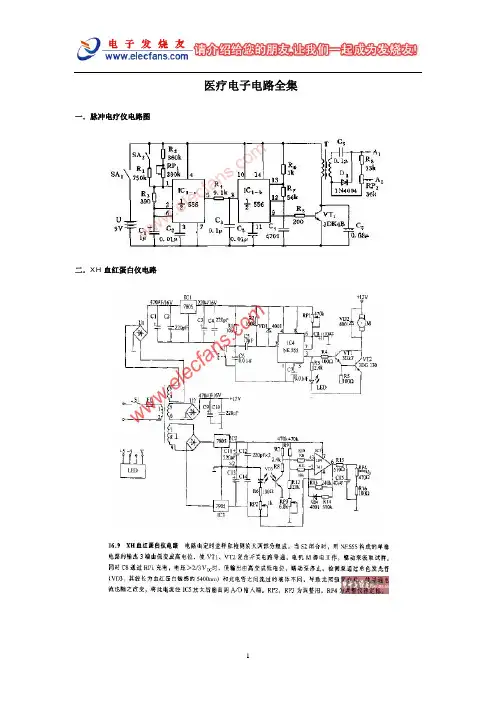

医疗电子电路全集一．脉冲电疗仪电路图二．XH血红蛋白仪电路· [图文] 滤波和放大电路· [图文] 血压传感电路· [图文] 电子血压计主控电路· [组图] 简易电子脉搏仪的制作方法· [图文] 电子催眠器的设计原理· [图文] 小巧实用的针灸笔工作原理· [图文] 骨质增生治疗仪工作原理· [图文] 电子助记器电路图· [图文] 白噪声电子催眠曲电路图· [图文] 治疗弱视的后象疗法控制电路图· [图文] 针疗、按摩治疗仪电路图· [图文] 训练大白鼠的“迷路箱”电路图· [图文] 学习时间过长提醒电路图· [图文] 穴位探测仪电路图· [图文] 袖珍电子按摩器电路图· [图文] 微型心脏除颤急救器电路图· [图文] 它激式臭氧发生器电路图· [图文] 睡眠诱导器电路图· [图文] 蔬菜灭菌解毒机电路图· [图文] 视力保健强制休息10分钟供电插座电路图 · [图文] 使用臭氧管的电子消毒电路图· [图文] 失声时喉咙替代装置电路图· [图文] 频率和占空比均可调的电子治疗仪电路图 · [图文] 疲劳程度检验器电路图· [图文] 模拟气功信息仪电路图· [图文] 盲人用电子指南音响器电路图· [图文] 脉冲电疗仪电路图· [图文] 静思器电路图· [图文] 禁止吸烟语言告戒电路图· [图文] 渐响式睡眠唤醒器电路图· [图文] 简易心电图机校检器电路图· [图文] 简易探穴仪电路图· [图文] 简易电子按摩器电路图· [图文] 简易电针麻仪电路图· [图文] 简易病床呼唤装置电路图· [图文] 间歇式臭氧发生器电路图· [图文] 家用电热数控温电路图· [图文] 急性冠状动脉供血不足报警电路图· [图文] 呼吸监测器电路图· [图文] 高压发生器电路图· [图文] 肝炎病菌消毒器控制电路图· [图文] 多用电子治疗保健器电路图· [图文] 多功能电子探穴、治疗仪电路图· [图文] 跌倒呼救装置电路图· [图文] 电子视力保护器电路图· [图文] 电子定时、催眠、按摩器电路图· [图文] 电子报检牙刷电路图· [图文] 打鼾抑制器电路图· [图文] 残疾人三用电子器电路图· [图文] 病人昏倒语言呼救盒电路图· [图文] DGK-63L双功能消毒柜电路图· [图文] DGK-45L型消毒柜电子控制电路图· [图文] 液体温度均匀分布振荡电路· [图文] 血压检测电路· [图文] 心电信号解调电路· [图文] 心电信号监测发送电路· [图文] 生命特征监测电路· [图文] 摄像管棚极降压保护电路· [图文] 人体生理刺激反应时间测试电路· [图文] 蜂鸣电子体温计电路· [图文] 动平衡感觉检测电路· [图文] 超声雾化器电路· [图文] 超声波加湿器电路· [图文] XH血红蛋白仪电路· [图文] TU-102尿液分析仪试剂带位置检测电路 · [图文] PH检测电路· [图文] MA-420尿液分析仪打印机电机驱动电路 · [图文] WL-751型微波治疗机电路原理图· [图文] ECS-2型电磁旋转磁疗机电路原理图 · [图文] CS-2型交直流两电旋磁疗机电路原理图 · [图文] 626-4型半导体紫外钱治疗机电路原理图 · [图文] 9-81型超短波电疗机电路原理图· [图文] 电子管式电针机电路原理图· [图文] YL-3型音频电疗机电路原理图· [图文] S5-2型短波电疗机电路原理图· [图文] G-6805型治疗机电路原理图· [图文] DL-3型698点送治疗机电路原理图· [图文] 915型真流感应治疗机电路原理图· [图文] 626-1型间动电流刺激器电路原理图 · [图文] 69-8型电疗机电路原理图· [图文] 12A11型直流感应治疗机电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或t°来表示温度。

它的文字符号是“　RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。

电路1 简单电感量测量装置电路2 三位数字显示电容测试表电路 3 市电电压双向越限报警保护器电路4 红外线探测防盗报警器电路5 禁烟警示器电路6 采用555时基电路的简易温度控制器电路7 采用555时基电路的自动温度控制器电路8 采用CD4011的超温监测自动控制电路电路9 数字温度计电路电路10 热带鱼缸水温自动控制器电路11 采用555时基电路的简易长延时电路电路12 双555时基电路长延时电路电路13 精确长延时电路电路14 数字式长延时电路电路15 循环工作定时控制器电路16 多级循环定时控制器电路17 抗干扰定时器电路18 采用555集成电路的简易光电控制器电路 19 采用功率开关集成电路TWH8751的路灯自动控制器电路20 采用双D触发器CD4013的路灯控制器电路21 使用氖灯的单键触摸开关电路22 双键触摸式照明灯电路23 触摸式延时照明灯电路24 家用简易闪烁壁灯控制器电路25 自动应急灯电路电路26 12V供电的电子节能灯电路27 高响度警音发生器电路28 电子仿声驱鼠器电路29 由HY560构成的语音录放电路电路30 闪烁灯光门铃电路电路3 1 由LM386构成的3W简易OCL功放电路电路32 由TDA2009构成的1W高保真BTL功率放大器电路33 具有音调控制功能的25W混合式Hi—Fi放大器电路34 超级广场效果的耳机放大器电路35 家用电器过压自动断电装置电路36 电话自动录音控制器电路37 电风扇自动温控调速器电路38 水开报知器电路39 新颖的鱼缸灯电路40 小型电子声光礼花器电路41 电源频率检测器电路42 采用555时基电路的过流检测器电路电路43 自制交流自动稳压器电路44 采用555时基电路的过电压、过电流保护电路电路 45 开关直流稳压电源电路 46 可调直流稳压电源电路47 采用与非门CD4011构成的湿度控制器电路48 三相交流电相序检测器电路49 三相交流电相序指示器电路50 电气设备调温、调速器电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。

20种实用电路图
通过以下各种各样的实用电路，大家可以了解元器件的结构、特性、动作原理及电路的基本控制方式，掌握一些控制规律，这样的话，在日后的电路识图中就能融会贯通，一通百通。

1.三相异步电动机正反转控制电路
2.双重互锁控制电路
3.三相电动机行程控制电路
4.三相异步电动机的时间控制电路（延时控制电路）
5.三相异步电动机的制动控制电路（电磁抱闸制动电路、反接制动控制电路、能耗制动控制电路）
6.并联型直流稳压电源电路
7.串联型直流稳压电源电路
8.三端可调式直流稳压电源电路
9.正、负直流稳压电源电路
10.短路全保护声光报警直流稳压电源电路
11.电流测量电路（测量交流大电流）
12.电压测量电路（测量交流高电压）
13.单相有功电能表测量电路
14.三相有功电能表直入式接线图
15.信号发生器电路原理图
16.光控电灯节电电路
17.声控节电开关电路
18.气体烟雾检测报警器电路图
19.湿度测量报警器电路图
20.汽车防盗报警器电路图。

电工必备10个经典电路图，都看懂就可以去考高级电工了技成培训01电动与自锁混合电路这种控制增加了一个中间继电器，当我们按下SB2时，中间继电器KA形成自锁，同时自身的常开点闭合KM线圈得电，按下SB1时KM和KA的线圈同时失电。

按下SB3时接触器KM线圈得电松开SB3时KM线圈失电，点动控制。

这种接线控制效果比较好，直接给大家上实物接线图吧。

02接触器互锁电动机正反转控制电路正向转动控制：合上电源开关Q，按下正向起动按钮SB2,接触器KM1的线圈通电并吸合，其主触点闭合，常开辅助触点闭合自锁，电动机M正向旋转。

同时KM1的常闭辅助触点断开，避免接触器KM2通电。

这时电动机所接电源的相序为A-B-C。

反向转动控制：如果需要电动机由正向旋转变为反向旋转，先按下停止按钮SB1，使正转电路断开，然后再按下反向起动按钮SB3,接触器KM2线圈通电并吸合，其主触点和常开辅助触点闭合，使电动机反转。

同时KM2的常闭辅助触点断开，避免接触器KM1通电。

这时电动机所接电源相序为C-B-A。

如要电动机停止，只需按下停止按钮SB1即可。

这种控制电路在改变电动机转向时，需要先按停止按钮，再按反转起动按钮，才能使电动机反转。

本电路适用于需可逆运行的各种生产机械。

03电机双重联锁正反转控制正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进及后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升及下降控制等场所。

04自动往返控制电路合上电源开关QS，按下起动按钮SB2，KM1线圈得电，KM1联锁触点和自锁触点分别断开和闭合，起到联锁和自锁保护作用，KM1主触点闭合，电动机正转，拖动工作台右移。

05星三角降压启动电路所谓星三角降压启动是指启动时先把三相绕组做星型连接，等电动机达到一定转速再切换为角形连接进行全压运转。

因此星三角降压启动只能用于正常运行时做三角形接法的电动机上。

电源电路单元一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。

负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。

负载上的电流波形和输出电压值与全波整流电路相同。

（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。

图 2 （ d ）是一个二倍压整流电路。

当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是 C1 上电压的 2 倍，所以叫倍压整流电路。

三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。

（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
