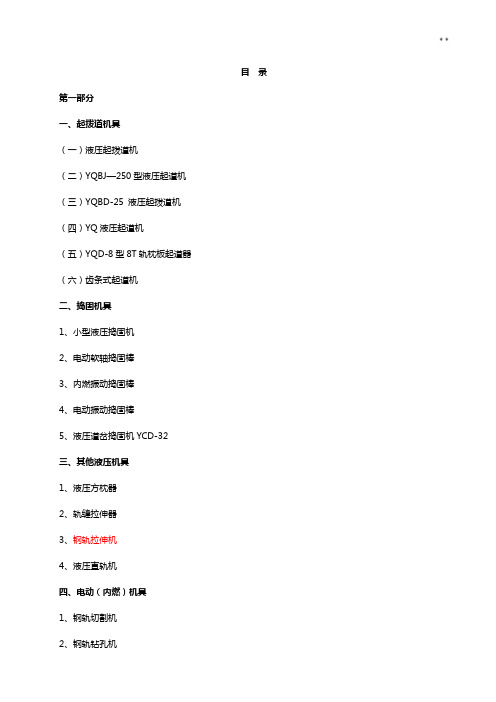

第一部分小型养路机械一、起拨道机具目录第一部分一、起拨道机具（一）液压起拨道机（二）YQBJ—250型液压起道机（三）YQBD-25 液压起拨道机（四）YQ液压起道机（五）YQD-8型8T轨枕板起道器（六）齿条式起道机二、捣固机具1、小型液压捣固机2、电动软轴捣固棒3、内燃振动捣固棒4、电动振动捣固棒5、液压道岔捣固机YCD-32三、其他液压机具1、液压方枕器2、轨缝拉伸器3、钢轨拉伸机4、液压直轨机四、电动（内燃）机具1、钢轨切割机2、钢轨钻孔机3、钢轨打磨机4、螺栓冲击扳手五、小型发电机组1、小型汽油发电机2、柴油发电机组六、其他1、轻型轨道车2、单轨小车3、吊轨小车第二类检查工具一、轨检仪1、GJY-T-4轨道检查仪2、二、添乘仪1、轨道智能添乘仪2、便携式添乘仪三、检查工具1、道尺2、支距尺3、方尺4、电子道尺5、正矢盒第一部分一、起拨道机具（一）YQB液压起拨道机1、YQB液压起拨道机用途是适用于铁道线路日常保养和维修的专用工具，具有起道拔道两种功能。
它的结构简单，操作方便，效率高，不侵入界限，使用安全可靠，是铁路作业的理想工具。
3、YQB液压起拨道器工作原理YQB液压起拨道器由油缸，油缸座，油箱，柱塞泵，支架，底座及扳把等组成。
底座，支架及油缸座有销轴铰接而成平面四连杆机构。
油缸座上设有安全阀和回油阀等机构。
扳动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拨道的目的。
4、YQB-200×135型液压起拨道器（1）适用范围YQB-200×135型液压起拨道器适用于各型号钢轨线路进行起道和拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。
也适用于对道岔的起拨道作业，是铁路工务部门维修线路必备工具。
液压起拨道机安全技术操作规程液压起拨道机是一种用于施工工地的重型机械设备，在使用过程中存在一定的安全风险。
为了确保施工人员的安全，制定液压起拨道机安全技术操作规程十分必要。
下面将详细介绍液压起拨道机安全技术操作规程。
一、场地检查：1.施工前必须对起拨道机所使用的场地进行检查，确保地面平整，无沟槽或其他障碍物。
同时还应检查地面的负荷承受能力是否能够满足起拨道机的要求。
2.检查周围环境是否存在影响机器正常运行的因素，如电线、水管等。
必要时应进行隔离或保护。
二、机器检查：1.在工作前，必须进行全面的机器检查，确保机器的各项部件完好，操作系统正常。
2.检查液压系统是否无泄漏、有足够的液压油，并确保液压油的温度和黏度合适。
3.检查起拨道机的起动机和传动装置是否正常运转。
4.检查机器的电气系统是否完好，包括电线、插头和电气设备等。
三、操作前准备：1.确保机器上的操作说明和警示标识清晰可见。
2.施工人员应穿戴符合规定的个人防护装备，如安全帽、防护眼镜、防护手套等。
3.准备好必要的施工工具和备件。
四、操作规程：1.只有经过专门培训并获得操作资格的人员才能操纵起拨道机。
2.操作前应仔细阅读操作说明，了解各个控制元件的功能和使用方法。
3.在操作过程中，必须坚守机器的安全边界，不得随便触碰机器的运动部件。
4.在运行时，要保持良好的视野，注意观察周围环境，防止意外发生。
5.必须按照规定的程序和顺序操作起拨道机，不得随意更改操作方式。
6.在操作过程中，遇到突发情况或异常情况时，应立即停机，并向上级报告。
7.操作结束后，应及时关闭机器的电源，并进行必要的维护保养。
五、维护保养：1.启动前检查机器的液压缸、滤油器等关键部件是否存在异常，有无泄漏情况等。
2.定期更换机器的液压油，并定期对液压系统进行清洗和维护。
3.保持机器的清洁和干燥，防止灰尘和水分对机器的影响。
4.根据机器的使用频率和工作环境，定期进行机器的检修和维护。
六、应急措施：1.施工现场应配备灭火器等应急设备，以应对突发火灾等情况。
一、概述：YQBD型液压起拨道器，是一种适合铁路线路养护维修作业的新型起拨道工具，它是实现养路作业机械化最基本的手动液压工具之一，该机具有结构紧凑，使用简便、省力、安全、易损配件均能与我厂制造的其它养路机具通用、检修方便等优点。
本产品的最大特点是一机两用，起拨分开，具有增力功能，既能满足线路起道作业的需要，又能符合拨道作业的要求，适用于50kg／m及以上钢轨。
同时，YQBD 196A、YQBD 245A、YQBD 294产品具有双速功能，空载时起道轮能快速接近钢轨，减少空程损失，提高起、拨道作业的效率。
三、Y0BD型液压起拨道器操作方法：本机通过手动柱塞泵产生的高压油进入主油缸，迫使主油缸的活塞杆向外伸出，从而推动拨杆机构使拨道杆和起道轮作有规律的运动来实现起道和拨道的动作。
在拨道作业时，以两台液压起拨道器为一组同时使用为好（亦可三台一组）。
作业时只要将两台液压起拨道器同时插入两股钢轨同一侧的底部道床上，使轨底的侧面与拨道杆的端部接触，放下提手把，用手顺时针拧紧回油阀杆或将回油手柄转至中位，使回油口处于关闭状态，两名操作者同时摇动手柄油压的作用下使拨道杆作有规律的运动，便可使钢轨移位，拨道完毕后逆时针旋松回油阀杆或将回油手柄转至两端的极限位置，使回油口处于卸载状态，便可将起拨道器取下道。
在进行起道作业时，只要将起拨道器插入钢轨的底部道床上，使轨底置于起拨道器的起道轮上，按上述的作业步骤即可完成起道作业。
四、液压起拨道器安全使用注意事项：1．液压起拨道器是以油液为介质来传递运动的，因此在使用时要特别注意保持油液的洁净，绝不能将脏油加入油箱，否则会影响机具的正常使用。
本机使用15号（或lO号）机械油，加油量为油面距油箱加油孔的上平面30～35mm为宜（测量油面时起道轮应在最低位置）。
2．对于回油阀杆形式的回油阀，应该用手拧紧或旋松；对于回油手柄形式的回油阀，可用脚轻踩回油手柄来旋转位置。
不可使用坚硬器具强行敲击。

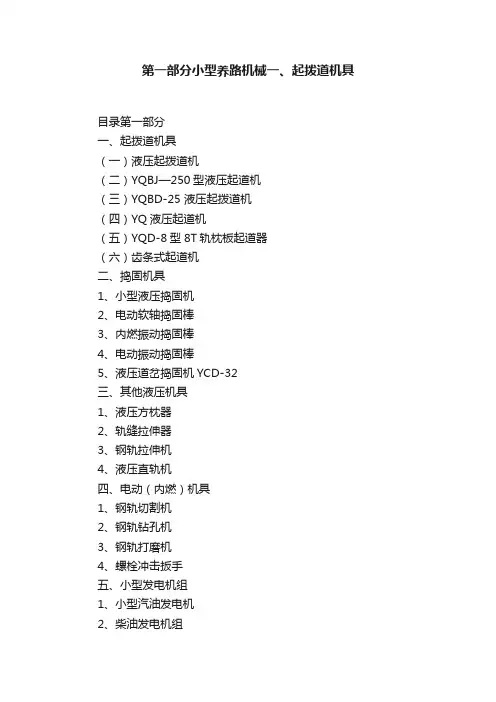

目录第一部分一、起拨道机具（一）液压起拨道机（二）YQBJ—250型液压起道机（三）YQBD-25 液压起拨道机（四）YQ液压起道机（五）YQD-8型8T轨枕板起道器（六）齿条式起道机二、捣固机具1、小型液压捣固机2、电动软轴捣固棒3、内燃振动捣固棒4、电动振动捣固棒5、液压道岔捣固机YCD-32三、其他液压机具1、液压方枕器2、轨缝拉伸器3、钢轨拉伸机4、液压直轨机四、电动（内燃）机具1、钢轨切割机2、钢轨钻孔机3、钢轨打磨机4、螺栓冲击扳手五、小型发电机组1、小型汽油发电机2、柴油发电机组六、其他1、轻型轨道车2、单轨小车3、吊轨小车第二类检查工具一、轨检仪1、GJY-T-4轨道检查仪2、二、添乘仪1、轨道智能添乘仪2、便携式添乘仪三、检查工具1、道尺2、支距尺3、方尺4、电子道尺5、正矢盒第一部分一、起拨道机具（一）YQB液压起拨道机1、YQB液压起拨道机用途是适用于铁道线路日常保养和维修的专用工具，具有起道拔道两种功能。
它的结构简单，操作方便，效率高，不侵入界限，使用安全可靠，是铁路作业的理想工具。
2、YQB液压起拨道器的技术参数3、YQB液压起拨道器工作原理YQB液压起拨道器由油缸，油缸座，油箱，柱塞泵，支架，底座及扳把等组成。
底座，支架及油缸座有销轴铰接而成平面四连杆机构。
油缸座上设有安全阀和回油阀等机构。
扳动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拨道的目的。
4、YQB-200×135型液压起拨道器（1）适用范围YQB-200×135型液压起拨道器适用于各型号钢轨线路进行起道和拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。
也适用于对道岔的起拨道作业，是铁路工务部门维修线路必备工具。

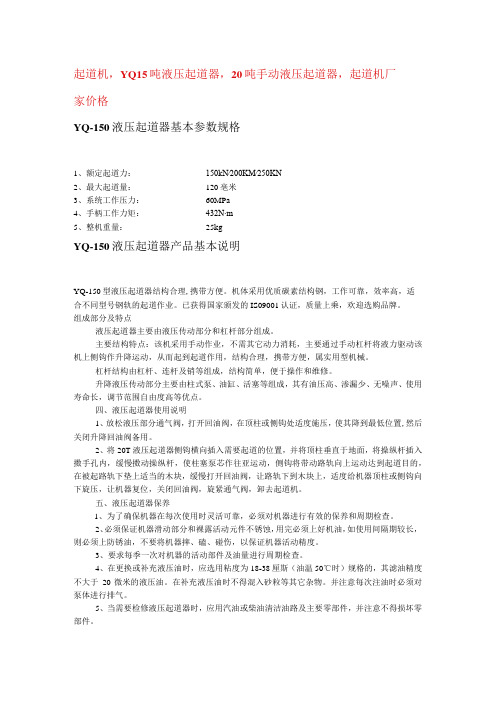

起道机，YQ15吨液压起道器，20吨手动液压起道器，起道机厂家价格YQ-150液压起道器基本参数规格1、额定起道力：150kN∕200KM∕250KN2、最大起道量：120亳米3、系统工作压力：60MPa4、手柄工作力矩：432N∙m5、整机重量：25kgYQ-150液压起道器产品基本说明YQ-150型液压起道器结构合理,携带方便。
机体采用优质碳素结构钢，工作可靠，效率高，适合不同型号钢轨的起道作业。
已获得国家颁发的IS09001认证，质量上乘，欢迎选购品牌。
组成部分及特点液压起道器主要由液压传动部分和杠杆部分组成。
主要结构特点：该机采用手动作业，不需其它动力消耗，主要通过手动杠杆将液力驱动该机上侧钩作升降运动，从而起到起道作用，结构合理，携带方便，属实用型机械。
杠杆结构由杠杆、连杆及销等组成，结构简单，便于操作和维修。
升降液压传动部分主要由柱式泵、油缸、活塞等组成，其有油压高、渗漏少、无噪声、使用寿命长，调节范围自由度高等优点。
四、液压起道器使用说明1、放松液压部分通气阀，打开回油阀，在顶柱或侧钩处适度施压，使其降到最低位置,然后关闭升降回油阀备用。
2、将20T液压起道器侧钩横向插入需要起道的位置，并将顶柱垂直于地面，将操纵杆插入擞手孔内，缓慢擞动操纵杆，使柱塞泵芯作往亚运动，侧钩将带动路轨向上运动达到起道目的，在被起路轨下垫上适当的木块，缓慢打开回油阀，让路轨下到木块上，适度给机器顶柱或侧钩向下旋压，让机器复位，关闭回油阀，旋紧通气阀，卸去起道机。
五、液压起道器保养1、为了确保机器在每次使用时灵活可靠，必须对机器进行有效的保养和周期检查。
2、必须保证机器滑动部分和裸露活动元件不锈蚀，用完必须上好机油，如使用间隔期较长，则必须上防锈油，不要将机器摔、磕、碰伤，以保证机器活动精度。
3、要求每季一次对机器的活动部件及油量进行周期检查。
4、在更换或补充液压油时，应选用粘度为18-38厘斯（油温50℃时）规格的，其滤油精度不大于20微米的液压油。
液压起拨道机安全技术操作规程液压起拨道机是一种常用的施工设备，广泛应用于起拨土、挖掘、扩填和起重等工程中。
为了确保施工的安全和顺利进行，需要制定液压起拨道机安全技术操作规程，下面是该规程的详细内容。
一、液压起拨道机的基本介绍液压起拨道机是一种由液压系统控制的施工设备。
其结构主要包括底盘、履带、液压系统、发动机和操作系统等。
液压起拨道机通过液压系统的控制，实现履带的运动、起拨土操作和高低速的调节等功能。
二、液压起拨道机的安全要求1. 操作人员必须经过专业培训，了解液压起拨道机的结构和使用方法，并具备相关安全操作知识。
2. 液压起拨道机的使用地点必须清理干净，无杂物和坑洞，以免影响机器的正常运行。
3. 在使用液压起拨道机前，必须检查机器的液压系统、履带、发动机和操作系统等部分是否正常运行，确认无故障后方可使用。
4. 在施工过程中，必须严格按照操作规程进行操作，不得随意调节机器的速度和工作深度，以免导致意外事故的发生。
5. 液压起拨道机的操作人员必须配备完善的个人防护装备，包括安全帽、防护鞋、耳塞和防护眼镜等，确保工作的安全进行。
三、液压起拨道机的操作规程1. 开机前操作：a. 检查液压系统的油量是否足够，如不足应及时添加。
b. 检查发动机的水温、油压和电压是否正常。
c. 检查液压系统、发动机和操作系统等部分是否有漏油、松动和异常声音等现象。
d. 检查履带的张紧度是否适宜，如过紧或过松应及时调整。
e. 确保操作人员配备完善的个人防护装备。
2. 开机操作：a. 将液压起拨道机的启动开关置于ON位置，打开燃油开关。
b. 启动发动机，观察仪表板上的指示灯是否正常亮起。
c. 根据需要，选择合适的工作速度，如高速用于行驶，低速用于起拨土。
d. 操作液压起拨道机的操纵杆，将履带调整至前进或后退的状态。
e. 根据需要，调整起拨土的深度和速度，确保施工的效果和安全。
3. 施工中操作：a. 液压起拨道机在施工中要保持平稳的行驶和作业，避免急刹车和急转弯等操作。
YQBJ-300型液压起拨道器产品说明YQBJ-300×200型液压起拨道机，是铁路线路大、中修及道床维护的起道、拨道专用设备，适用于43㎏/m～75㎏/m钢轨线路起道、拨道作业，既能抬高又能调整轨道水平作业。
具有工作效率高，操作简单、轻便，减轻体力劳动，安全可靠、适用范围广等特点。
YQBJ-300型液压起拨道器主要技术参数：额定起道力单杠150kN 双杠150kN*2升降缸行程800mm±5mm额定拨道力200kN拨道量≥160mm系统工作压力16MPa手动泵操作力350N发动机功率9.5kW体积（长*宽*高）2050*1050*1360质量600kgYQBJ-300型液压起拨道器基本结构与工作原理：本机由内燃发动机、齿轮泵和多路换向阀、油缸等液压系统以及起道机构、拨道机构、钩轨机构、行走机构、下道装置、手动油泵等组成。
多路换向阀内设置卸荷阀，当液压系统过载时，可随时卸荷，确保机具的安全使用。
拨道机构控制升降缸转动倾斜到拨道位置，通过升降缸起拨，实现拨道作业。
钩轨机构和行走机构油缸由一个换向阀操纵，轨钩的张合和机架的升降联动，两者操作合一，两个动作同时完成，消除误操作在轨钩未张开时提升机架造成机具损坏的可能，提高了机具的安全性。
轨钩的张合为楔铁式结构，依靠轨钩的重力就可自动松开钢轨，操作简便，性能可靠。
工作原理：该机以内燃机为动力，带动齿轮泵产生液压能，由多路换向阀分配给各执行油缸而动作。
起道机构设两个油缸，铰接在起道架上，下部安装一个支脚整体连动。
当液压油进入两油缸上腔时活塞杆伸出带动支脚，整机向上抬起。
反之则下落。
该机设有拨道油缸，控制两个升降缸左右倾斜，最大倾斜角40°，通过两油缸水平分力，实现不同方向的拨道作业；该机还设有两个钩缸，同时控制行走机构和钩轨机构。
本机还设有下道机构，经下道架移至限界外。
同一台机具，即可起单轨，又可双轨同时起（但两升降缸伸出长度差不得大于150mm）拨道作业。
YQB-Ⅰ型液压起拨道器起道能力的分析
仲崇国;刘励
【期刊名称】《铁道建筑》
【年(卷),期】2002(000)008
【摘要】通过计算分析，指出YQB-Ⅰ型液压起拨道器存在操作困难的缺点——为要达到额定的起道力，手柄压力远远超过人的体力适应范围。
由此认为该型起拨道器急待更新改进。
【总页数】2页(P47-48)
【作者】仲崇国;刘励
【作者单位】吉林铁路分局吉林工务段;吉林铁路分局吉林工务段
【正文语种】中文
【中图分类】U2
