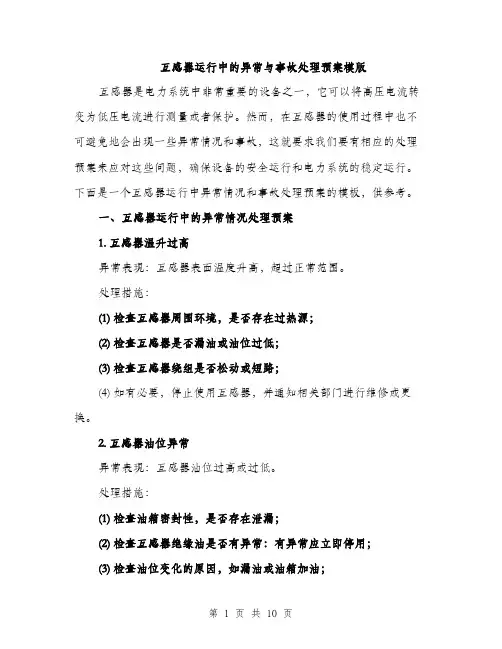

互感器运行中的异常与事故处理预案模版互感器是电力系统中非常重要的设备之一，它可以将高压电流转变为低压电流进行测量或者保护。
然而，在互感器的使用过程中也不可避免地会出现一些异常情况和事故，这就要求我们要有相应的处理预案来应对这些问题，确保设备的安全运行和电力系统的稳定运行。
下面是一个互感器运行中异常情况和事故处理预案的模板，供参考。
一、互感器运行中的异常情况处理预案1. 互感器温升过高异常表现：互感器表面温度升高，超过正常范围。
处理措施：(1) 检查互感器周围环境，是否存在过热源；(2) 检查互感器是否漏油或油位过低；(3) 检查互感器绕组是否松动或短路；(4) 如有必要，停止使用互感器，并通知相关部门进行维修或更换。
2. 互感器油位异常异常表现：互感器油位过高或过低。
处理措施：(1) 检查油箱密封性，是否存在泄漏；(2) 检查互感器绝缘油是否有异常：有异常应立即停用；(3) 检查油位变化的原因，如漏油或油箱加油；(4) 定期对油位进行检查，确保油位在正常范围。
3. 互感器端子异常异常表现：互感器端子松动或接触不良。
处理措施：(1) 检查互感器端子是否紧固；(2) 清除端子接触表面的氧化物，确保良好的接触；(3) 如有必要，更换损坏的端子。
4. 互感器绝缘损坏异常表现：互感器绝缘损坏导致电流传输不正常。
处理措施：(1) 检查绝缘材料是否老化或破损；(2) 如有发现绝缘损坏，停止使用互感器，并通知维修人员进行维修或更换。
5. 互感器绝缘油污染异常表现：互感器绝缘油出现污染现象。
处理措施：(1) 定期对绝缘油进行抽样检测，确保油质的正常；(2) 如发现绝缘油污染，停止使用互感器，并通知维修人员进行维护。
二、互感器运行中的事故处理预案1. 互感器爆炸事故表现：互感器发生爆炸，造成设备和人员安全受到威胁。
处理措施：(1) 立即停止设备运行，切断电源；(2) 向相关部门报告事故情况，组织人员撤离现场，确保人身安全；(3) 现场扑灭火势，并进行事故调查，找出事故原因；(4) 维修或更换受损的互感器，并进行安全评估。
电压互感器常见故障与处理(一)电压互感器回路断线1.由于电压互感器的高、低侧熔断器熔体熔断,若高压侧熔体熔断,应拉开电压互感器入口隔离开关,更换熔体,并检查在高压侧熔断器前有无异常现象。
测量电压互感器的绝缘电阻,确认良好后,方可送电。
若低压侧熔体熔断,应立即更换，并保证熔体容量与原来相同，不得增大。
如再次熔断,应查明原因，及时修复。
若一时找不出故障原因,应调整有关设备的运行方式。
在检查高、低压熔断器时,必须做好安全措施,以确保人身安全，并防止保护装置误动作。
2.回路接线松动或断线,应紧固接线螺钉,并找出有无断线现象。
3.电压切换回路辅助触点及电压切换开关接触不良,应仔细检查回路各辅助接头及开关本身的接触情况，保证接触良好。
(二)电压互感器高压或低压熔断器熔断1.电压互感器低压电路发生短路,使低压侧熔体熔断,应立即更换同样规格的熔体,如果再次熔断,应查明原因后再进行处理。
2.高压电路相间、匝间或层间短路及一相接地等故障,使高压侧熔体熔断,应首先将电压互感器的隔离开关拉开,并取下低压侧熔体检查有无熔断。
在排除电压互感器本身故障或二次回路故障后,重新更换与原来相同规格的熔体,使电压互感器投入运行。
3.熔断器日久磨损也会造成高压或低压侧熔体熔断,应定期进行检查。
4.由于某种原因,电路中的电流和电压发生突变,此时引起的铁磁谐振,使电压互感器励磁电流增大几十倍,会使高压侧熔体迅速熔断。
5.电压互感器低压侧发生短路,当低压侧熔体未熔断时,因励磁电流增大,使高压侧熔体熔断。
6.当系统发生单相间歇性电弧接地故障时,将会产生高压电,使电压互感器的铁心很快饱和,励磁电流急剧增加,使熔体熔断。

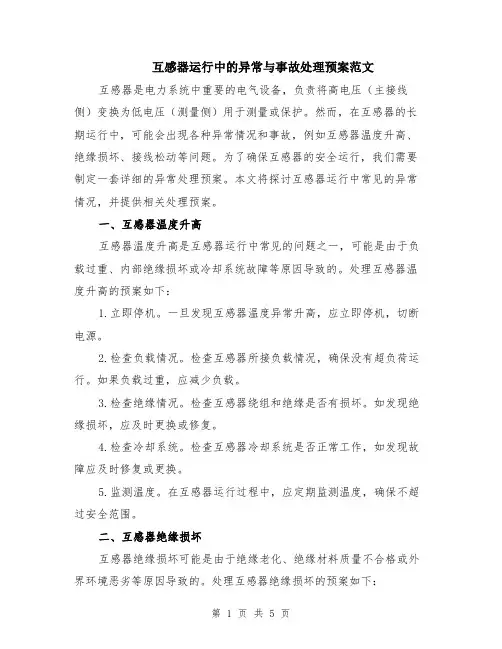

互感器运行中的异常与事故处理预案范文互感器是电力系统中重要的电气设备，负责将高电压（主接线侧）变换为低电压（测量侧）用于测量或保护。
然而，在互感器的长期运行中，可能会出现各种异常情况和事故，例如互感器温度升高、绝缘损坏、接线松动等问题。
为了确保互感器的安全运行，我们需要制定一套详细的异常处理预案。
本文将探讨互感器运行中常见的异常情况，并提供相关处理预案。
一、互感器温度升高互感器温度升高是互感器运行中常见的问题之一，可能是由于负载过重、内部绝缘损坏或冷却系统故障等原因导致的。
处理互感器温度升高的预案如下：1.立即停机。
一旦发现互感器温度异常升高，应立即停机，切断电源。
2.检查负载情况。
检查互感器所接负载情况，确保没有超负荷运行。
如果负载过重，应减少负载。
3.检查绝缘情况。
检查互感器绕组和绝缘是否有损坏。
如发现绝缘损坏，应及时更换或修复。
4.检查冷却系统。
检查互感器冷却系统是否正常工作，如发现故障应及时修复或更换。
5.监测温度。
在互感器运行过程中，应定期监测温度，确保不超过安全范围。
二、互感器绝缘损坏互感器绝缘损坏可能是由于绝缘老化、绝缘材料质量不合格或外界环境恶劣等原因导致的。
处理互感器绝缘损坏的预案如下：1.立即停机。
一旦发现互感器绝缘损坏，应立即停机，切断电源。
2.检查绝缘情况。
对互感器进行绝缘测试，找出绝缘损坏的位置。
3.修复绝缘损坏。
根据实际情况，采取相应的绝缘修复措施。
4.加强维护。
加强互感器的定期维护，确保绝缘材料的正常工作。
三、互感器接线松动互感器接线松动可能是由于长期运行或过度振动等原因导致的。
处理互感器接线松动的预案如下：1.立即停机。
一旦发现互感器接线松动，应立即停机，切断电源。
2.检查接线松动。
对互感器进行接线检查，找出松动的接线位置。
3.重新固定接线。
重新固定接线，确保接线紧密可靠。
4.加强固定措施。
加强互感器的固定，防止接线松动再次发生。
四、互感器漏油或漏液互感器漏油或漏液可能是由于机械损坏、密封失效或工作环境恶劣等原因导致的。
电流互感器及电压互感器常见故障处理This model paper was revised by LINDA on December 15, 2012.电流互感器、电压互感器故障现象及处理互感器是将电网高电压变为低电压或将大电流变为小电流的一种特殊变压器，主要用于测量仪表和继电保护装置。
互感器运行和维护的好坏，直接影响电力系统计量的准确性和保护装置动作的可靠性以及电网、设备和人身的安全。
一、电压互感器常见故障及处理：电压互感器异常运行时有预告警音响信号、“电压回路断线”光字牌亮、表计指示异常、互感器过热冒烟等多种现象。
主要包括以下几方面故障：1、发生下列情况时需要紧急停运电压互感器（电流互感器）（1）严重发热、冒烟、冒油时。
（2）电压互感器高压侧熔断器连续熔断两次。
（3）外壳破裂、严重漏油。
（4）内部有放电声或异常声音。
（5）设备着火。
电压互感器冒烟、着火时的处理方法：如果在冒烟前一次侧熔断器从未熔断，而二次侧熔丝多次熔断，且冒烟不严重无绝缘损伤特征，在冒烟时一次侧熔断器也未熔断，则应判断为二次绕组相（匝）间短路引起冒烟。
在二次绕组冒烟而没有影响到一次绝缘损坏之前，立即退出有关保护、自动装置，取下二次侧熔断器，拉开一次侧重隔离开关，停用电压互感器。
对充油式电压互感器，如果在冒烟时，又伴随较浓臭味，电压互感器内部有不正常噪声、绕组与外壳或引线与外壳之间有火花放电、冒烟前一次侧熔断器熔断2～3次等现象之一时，应判断为一次侧绝缘损伤而冒烟，如是母线电压互感器则用停母线方法停用电压互感器，此时决不能用拉开隔离开关的方法停用电压互感器，因隔离开关没有灭弧能力，若用隔离开关切断故障，还可能会引起母线短路，使设备损坏或造成人身事故。
电压互感器本体着火时，应立即断开有关电源，将故障电压互感器隔离，再汇报值班长，选用干式灭火器或砂子灭火。
2、电压互感器二次回路断线现象：（1）三相电压不平衡，故障相相电压指示为零，电度表指示失常（2）相应的有功表、无功表指示降低或到零。

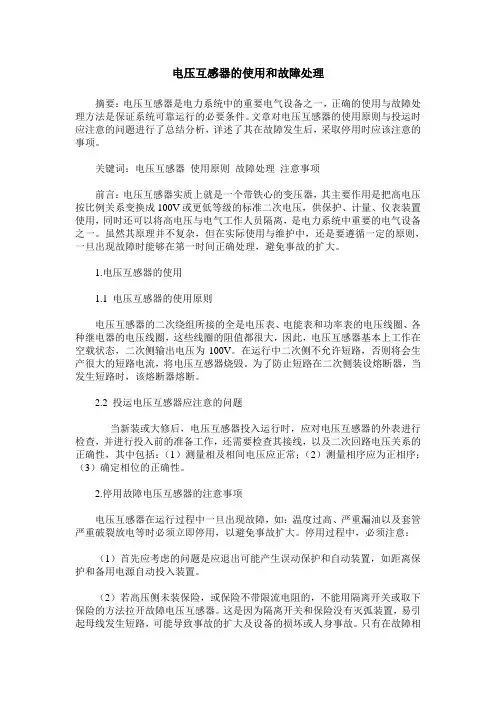

电压互感器的使用和故障处理摘要：电压互感器是电力系统中的重要电气设备之一，正确的使用与故障处理方法是保证系统可靠运行的必要条件。
文章对电压互感器的使用原则与投运时应注意的问题进行了总结分析，详述了其在故障发生后，采取停用时应该注意的事项。
关键词：电压互感器使用原则故障处理注意事项前言：电压互感器实质上就是一个带铁心的变压器，其主要作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用，同时还可以将高电压与电气工作人员隔离，是电力系统中重要的电气设备之一。
虽然其原理并不复杂，但在实际使用与维护中，还是要遵循一定的原则，一旦出现故障时能够在第一时间正确处理，避免事故的扩大。
1.电压互感器的使用1.1 电压互感器的使用原则电压互感器的二次绕组所接的全是电压表、电能表和功率表的电压线圈、各种继电器的电压线圈，这些线圈的阻值都很大，因此，电压互感器基本上工作在空载状态，二次侧输出电压为100V。
在运行中二次侧不允许短路，否则将会生产很大的短路电流，将电压互感器烧毁。
为了防止短路在二次侧装设熔断器，当发生短路时，该熔断器熔断。
2.2 投运电压互感器应注意的问题当新装或大修后，电压互感器投入运行时，应对电压互感器的外表进行检查，并进行投入前的准备工作，还需要检查其接线，以及二次回路电压关系的正确性，其中包括：（1）测量相及相间电压应正常；（2）测量相序应为正相序；（3）确定相位的正确性。
2.停用故障电压互感器的注意事项电压互感器在运行过程中一旦出现故障，如：温度过高、严重漏油以及套管严重破裂放电等时必须立即停用，以避免事故扩大。
停用过程中，必须注意：（1）首先应考虑的问题是应退出可能产生误动保护和自动装置，如距离保护和备用电源自动投入装置。
（2）若高压侧未装保险，或保险不带限流电阻的，不能用隔离开关或取下保险的方法拉开故障电压互感器。
这是因为隔离开关和保险没有灭弧装置，易引起母线发生短路，可能导致事故的扩大及设备的损坏或人身事故。

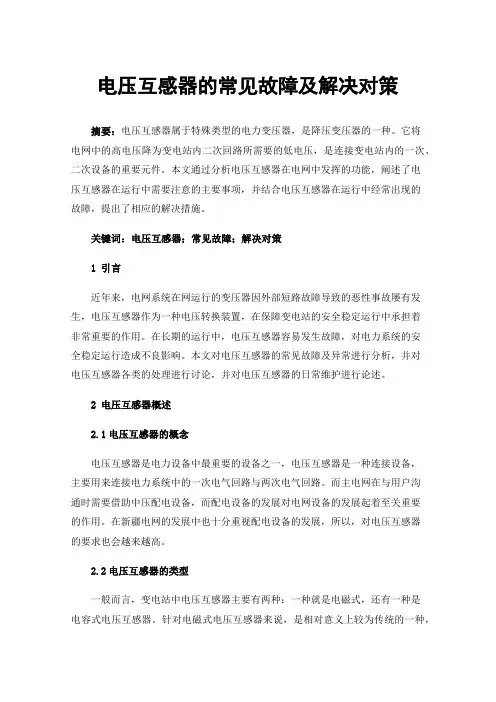

电压互感器的常见故障及解决对策摘要：电压互感器属于特殊类型的电力变压器，是降压变压器的一种。
它将电网中的高电压降为变电站内二次回路所需要的低电压，是连接变电站内的一次、二次设备的重要元件。
本文通过分析电压互感器在电网中发挥的功能，阐述了电压互感器在运行中需要注意的主要事项，并结合电压互感器在运行中经常出现的故障，提出了相应的解决措施。
关键词：电压互感器；常见故障；解决对策1引言近年来，电网系统在网运行的变压器因外部短路故障导致的恶性事故屡有发生，电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常重要的作用。
在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳定运行造成不良影响。
本文对电压互感器的常见故障及异常进行分析，并对电压互感器各类的处理进行讨论，并对电压互感器的日常维护进行论述。
2电压互感器概述2.1电压互感器的概念电压互感器是电力设备中最重要的设备之一，电压互感器是一种连接设备，主要用来连接电力系统中的一次电气回路与两次电气回路。
而主电网在与用户沟通时需要借助中压配电设备，而配电设备的发展对电网设备的发展起着至关重要的作用。
在新疆电网的发展中也十分重视配电设备的发展，所以，对电压互感器的要求也会越来越高。
2.2电压互感器的类型一般而言，变电站中电压互感器主要有两种：一种就是电磁式，还有一种是电容式电压互感器。
针对电磁式电压互感器来说，是相对意义上较为传统的一种，因为时代的进步，其性能已经不能满足当下的电力行业的需求，而且本身上还存在着一些不足，如成本相对较高并且体积大不利于作业。
所以这些都会对电磁式电压互感器造成一定的不利影响。
然而，电容式电压互感器较之就有一定的优势。
当前，主要使用的就是电容式。
然而这种电压互感器到目前为止使用期限并不长，所以，在实际应用中还是有很多故障和问题的发生。
3电压互感器中的常见故障3.1局部放电故障目前，在变电站中最常见的故障就是电压互感器的局部放电。

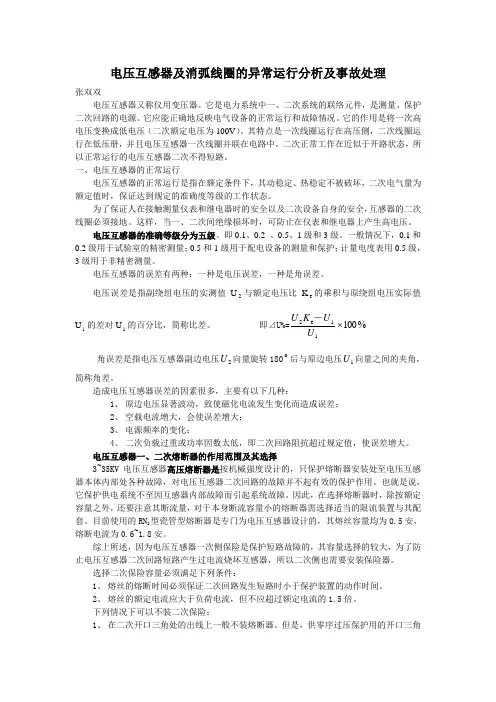

电压互感器及消弧线圈的异常运行分析及事故处理张双双电压互感器又称仪用变压器。
它是电力系统中一、二次系统的联络元件，是测量、保护二次回路的电源。
它应能正确地反映电气设备的正常运行和故障情况。
它的作用是将一次高电压变换成低电压（二次额定电压为100V）。
其特点是一次线圈运行在高压侧，二次线圈运行在低压册，并且电压互感器一次线圈并联在电路中，二次正常工作在近似于开路状态，所以正常运行的电压互感器二次不得短路。
一、电压互感器的正常运行电压互感器的正常运行是指在额定条件下，其动稳定、热稳定不被破坏，二次电气量为额定值时，保证达到规定的准确度等级的工作状态。
为了保证人在接触测量仪表和继电器时的安全以及二次设备自身的安全，互感器的二次线圈必须接地。
这样，当一、二次间绝缘损坏时，可防止在仪表和继电器上产生高电压。
电压互感器的准确等级分为五级。
即0.1、0.2 、0.5、1级和3级。
一般情况下，0.1和0.2级用于试验室的精密测量；0.5和1级用于配电设备的测量和保护；计量电度表用0.5级，3级用于非精密测量。
电压互感器的误差有两种：一种是电压误差，一种是角误差。
电压误差是指副绕组电压的实测值U2与额定电压比Ke的乘积与原绕组电压实际值U1的差对U1的百分比，简称比差。
即⊿U%=%10011e2UUKU－角误差是指电压互感器副边电压2U向量旋转180o后与原边电压1U向量之间的夹角，简称角差。
造成电压互感器误差的因素很多，主要有以下几种：1、原边电压显著波动，致使磁化电流发生变化而造成误差；2、空载电流增大，会使误差增大；3、电源频率的变化；4、二次负载过重或功率因数太低，即二次回路阻抗超过规定值，使误差增大。
电压互感器一、二次熔断器的作用范围及其选择3~35KV 电压互感器高压熔断器是按机械强度设计的，只保护熔断器安装处至电压互感器本体内部处各种故障，对电压互感器二次回路的故障并不起有效的保护作用。
也就是说，它保护供电系统不至因互感器内部故障而引起系统故障。

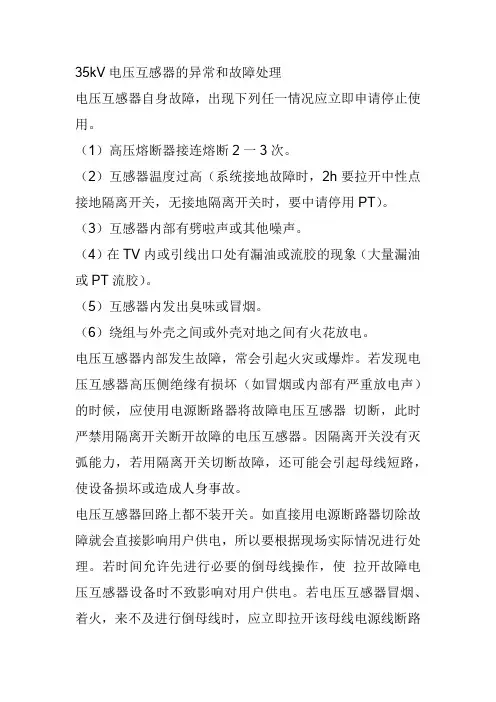

35kV电压互感器的异常和故障处理电压互感器自身故障，出现下列任一情况应立即申请停止使用。
（1）高压熔断器接连熔断2一3次。
（2）互感器温度过高（系统接地故障时，2h要拉开中性点接地隔离开关，无接地隔离开关时，要中请停用PT）。
（3）互感器内部有劈啦声或其他噪声。
（4）在TV内或引线出口处有漏油或流胶的现象（大量漏油或PT流胶）。
（5）互感器内发出臭味或冒烟。
（6）绕组与外壳之间或外壳对地之间有火花放电。
电压互感器内部发生故障，常会引起火灾或爆炸。
若发现电压互感器高压侧绝缘有损坏（如冒烟或内部有严重放电声）的时候，应使用电源断路器将故障电压互感器切断，此时严禁用隔离开关断开故障的电压互感器。
因隔离开关没有灭弧能力，若用隔离开关切断故障，还可能会引起母线短路，使设备损坏或造成人身事故。
电压互感器回路上都不装开关。
如直接用电源断路器切除故障就会直接影响用户供电，所以要根据现场实际情况进行处理。
若时间允许先进行必要的倒母线操作，使拉开故障电压互感器设备时不致影响对用户供电。
若电压互感器冒烟、着火，来不及进行倒母线时，应立即拉开该母线电源线断路器，然后拉开故障电压互感器隔离开关隔离故障，再恢复母线运行。
（一）35kV母线电压互感器二次熔丝熔断（或快速小开关跳一相）1、故障现象如下。
（1）熔断相相电压及线电压严重下降，有功、无功表指示降低，电能表走慢。
（2）会引起主变压器35kV回路断线闭锁装置动作，电容器的电压回路断线光示牌亮。
2、处理方法如下。
（1）向调度汇报。
用电压表切换开关切换相电压或线电压，以区别哪相熔丝熔断。
（2）停用该母线上的可能误动跳闸保护的连接片（如35kV 距离保护、低频率）。
（3）检查有无继电保护人员在35kV母线电压互感器二次回路工作，误碰引起断路，或有短路情况。
（4）更换熔丝试送，若不成功，将35kV馈线及主变压器电压回路熔丝全部拔去（中央信号、低频盘）。
（5）再行试送到小母线。
