03.9 第三章 - 单片机指令系统(位操作指令MOV、SETB、CLR、CPL、ANL、ORL)

8500H EQU R1 EQU 10H EQU 87E6H R0，A10 A，AA DELAY
；R0←（10H） ；A←（R1） ；调用起始地址为 ；87E6H的子程序
END EQU赋值后，AA为寄存器R1，A10为8位直接 地址10H，DELAY为16位地址87E6H。
7．数据地址赋值伪指令：DATA
例： MOVC A，@A+DPTR ；A(A+DPTR) 设指令执行前 A=09H，DPTR=2000H，存储器单元内容 如图所示。执行指令后，A= ？ 12H 2008H 89H DPTR= 2000H ？
2009H 12H
六、相对寻址方式 以PC的内容作为基地址，加上偏移量，所得结 果送PC寄存器作为转移地址。偏移量在－128～ +127之间。 例：SJMP 80H ；短跳转
DPTR→
片外 RAM 地址 内容 2000H X „ 2100H
3、外部ROM字节传送指令（查表指令） 实现从程序存储器读取数据到A累加器，只能使用变 址间接寻址方式。 多用于查常数表程序，可直接求取常数表中的函数值。 1）．DPTR为基址寄存器 MOVC A，@A+DPTR ；A(A+DPTR) 查表范围为 64KB 程序存储器任意空间，称为远 程查表指令 。 2）．PC为基址寄存器 MOVC A，@A+PC ；A(A+PC) 常数表只能在查表指令后256B范围内。（PC内 容为下一条指令的起始地址。）
(一)内部传送指令（15条）：实现片内数据存储器中 数据传送。 指令格式： MOV 目的操作数，源操作数 寻址方式：立即寻址、直接寻址、寄存器寻址、寄存 器间址。 MOV A，Rn ；A←Rn，Rn=R0～R7 MOV A，direct ；A←(direct)， MOV A，@Ri ；A←(Ri)，Ri=R0、R1 MOV A，#data ；A←data MOV Rn,direct ；Rn←(direct) MOV @Ri,direct ；((Ri))←(direct) MOV direct1，direct2 ；(direct1)←(direct2)

字节地址
24H
27 1F 17
20
18 10
位地址
0F
0E
06
0D
05
0C
04
0B
03
0A
02
09
01
08
00
20H
07
三.寄存器寻址方式
以通用寄存器的内容为操作数的寻址方式。 通用寄存器指 A,B,DPTR, R0-R7 例: MOV A，R0 ；AR0 设指令执行前 A=20H，R0=40H， 执行指令后，A= 40H ？，R0XH 54H =2056H
SJMP 54H
相对寻址使用中应注意的问题:
• 与绝对寻址相比，相对寻址具有很好的“浮动性”，因此是 编程人员普遍使用的一种寻址方式。 使用时，要注意3点： CPU进行地址计算时，PC取值是执行本指令后的地址值。 以上面的例子说明： 指令本身的首地址是2000H,执行完后变为2002H(既下一条 指令的首地址）。 • 如果使用三字节的相对转移指令，则PC=PC+3。
• 指令助记符中direct是用16进制数表示的操作数地址。 当地址恰好在SFR区域时,指令也可以用寄存器名来表 示。如： MOV A,80H 可以写成 MOV A,P0 后者用SFR中寄存器的名字取代它的物理地址80H。很 明显，后者更容易阅读和交流，所以我们提倡使用SFR中 寄存器名称来代替直接地址。 如：MOV A,SBUF ；串口数据缓冲器数据送A MOV IE,#00H ；初始化中断允许寄存器 MOV TH1,#0FEH ；为定时器1赋初值 尽管使用SFR的寄存器名称来取代直接地址，可以带 来程序的可读性，但是在汇编时，仍要将寄存器名字转换 为直接地址。
ROM n n+1

CLR bit 清零直接位
SETB C 置位进位
SETB bit 置位直接位
CPL C 进位取反
CPL bit 直接位取反
XRL A,@Ri 间接RAM“异或”到A
XRL A,#data 立即数“异或”到A
XRL dircet A A“异或”到直接字节
XRL dircet,#data 立即数“异或”到直接字节
CLR A 清零
DA A 的十进制加法调整
逻辑操作
ANL A,Rn 寄存器“与”到A
ANL A,dircet 直接字节“与”到A
ANL A,@Ri 间接RAm“与”到A
ANL A,#data 立即数“与”到A
MOV dircet1,dircet2 直接字节送直接字节
MOV dircet,@Ro 间接RAM送直接字节
MOV dircet,#data 立即数送直接字节
MOV @Ri,A A送间接RAM
MOV @Ri,#data 直接字节送间接RAM
INC Rn 寄存器加1
INC dircet 直接字节加1
INC @Ri 间接RAM加1
DEC A A减1
DEC Rn 寄存器减1
[2]. 累加器半字节交换指令（1条）
SWAP A ; 累加器中的内容高低半字节互换
[3]. 求反指令（1条）
CPL A ; 累加器中的内容按位取反
[4]. 清零指令（1条）
CLR A ; 0→（A），累加器中的内容清0
[5]. 逻辑与操作指令（6条）
ANL A,data ;累加器A中的内容和直接地址单元中的内容执行与逻辑操作。结果存在寄存器A中。

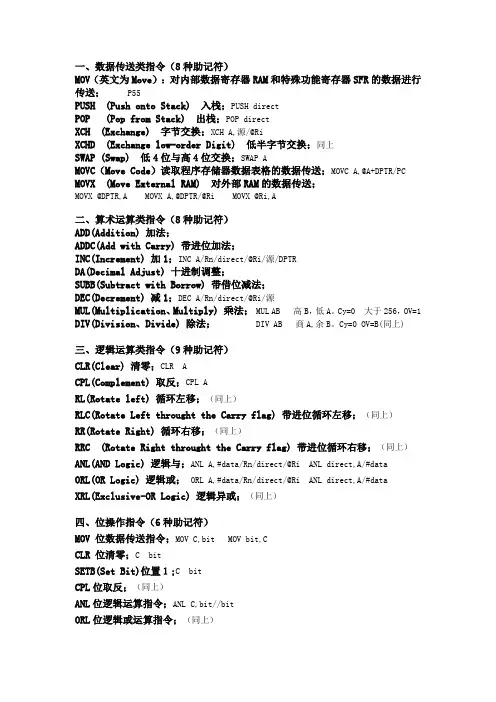

一、数据传送类指令（8种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；P55PUSH (Push onto Stack) 入栈；PUSH directPOP (Pop from Stack) 出栈；POP directXCH (Exchange) 字节交换；XCH A,源/@RiXCHD (Exchange low-order Digit) 低半字节交换；同上SWAP (Swap) 低4位与高4位交换；SWAP A MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVC A,@A+DPTR/PC MOVX (Move External RAM) 对外部RAM的数据传送；MOVX @DPTR,A MOVX A,@DPTR/@Ri MOVX @Ri,A二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；INC(Increment) 加1；INC A/Rn/direct/@Ri/源/DPTRDA(Decimal Adjust) 十进制调整；SUBB(Subtract with Borrow) 带借位减法；DEC(Decrement) 减1；DEC A/Rn/direct/@Ri/源MUL(Multiplication、Multiply) 乘法；MUL AB 高B，低A。

Cy=0 大于256，OV=1 DIV(Division、Divide) 除法；DIV AB 商A,余B。

Cy=0 OV=B(同上)三、逻辑运算类指令（9种助记符）CLR(Clear) 清零；CLR ACPL(Complement) 取反；CPL ARL(Rotate left) 循环左移；（同上）RLC(Rotate Left throught the Carry flag) 带进位循环左移；（同上）RR(Rotate Right) 循环右移；（同上）RRC (Rotate Right throught the Carry flag) 带进位循环右移；（同上）ANL(AND Logic) 逻辑与；ANL A,#data/Rn/direct/@Ri ANL direct,A/#dataORL(OR Logic) 逻辑或；ORL A,#data/Rn/direct/@Ri ANL direct,A/#dataXRL(Exclusive-OR Logic) 逻辑异或；（同上）四、位操作指令（6种助记符）MOV 位数据传送指令；MOV C,bit MOV bit,CCLR 位清零；C bitSETB(Set Bit)位置１;C bitCPL位取反；（同上）ANL位逻辑运算指令；ANL C,bit//bitORL位逻辑或运算指令；（同上）五、控制转移类指令（18种助记符）AJMP（Absolute Jump）绝对转移；AJMP addr11/ LABELLJMP（Long Jump）长转移；（同上）SJMP（Short Jump）短转移；SJMP rel/ LABELJMP间接转移指令； JMP @A+DPTRJZ (Jump if Zero)结果为０则转移；JZ rel/ LABELJNZ (Jump if Not Zero) 结果不为０则转移；（同上）CJNE (Compare Jump if Not Equal)比较不相等则转移；CJNE A,direct,rel/ LABEL CJNE A/Rn/@Ri,#data,rel/ LABELJC (Jump if the Carry flag is set)有进位则转移；JC rel/ LABELJNC (Jump if Not Carry)无进位则转移；（同上）JB (Jump if the Bit is set)位为１则转移；JB bit, rel/ LABELJNB (Jump if the Bit is Not set) 位为０则转移；（同上）JBC(Jump if the Bit is set and Clear the bit) 为１则转移，并清除该位；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；DJNZ Rn,rel/ LABEL DJNZ direct,rel/ LABELLCALL（Long subroutine Call）子程序长16调用；LCALL addr16/ SUBROUTINEACALL（Absolute subroutine Call）子程序绝对11调用；（同上）RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；NOP (No Operation) 空操作；8种常用伪指令１．ORG 16位地址；此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址。
