单片机原理及接口技术复习要点一、单片机原理：1.单片机是一种集成电路芯片，具有CPU、存储器和各种输入输出接口的功能，可以独立工作。
2.单片机的核心是中央处理器（CPU），它负责执行指令，并完成各种算术和逻辑运算。
3. 单片机的存储器分为RAM、ROM和Flash，RAM用于存储运行时数据，ROM用于存储程序代码，Flash可以擦写。
4. 单片机的输入输出接口包括通用输入输出口（GPIO）、串行通信口（UART）、并行通信口（Parallel），可以连接各种外部设备。
5.单片机的时钟系统提供稳定的时钟信号，用于同步CPU的工作，并控制系统的时序。
6.单片机的中断系统可以根据外部触发信号或内部事件中断CPU的正常执行，提高系统的实时性。
7.单片机的工作模式包括运行模式、停机模式和休眠模式，可以根据实际需求选择不同的模式以节省功耗。
二、接口技术：1.并口接口：使用多位数据线和控制线进行数据传输，适合于数据量较大的应用，如打印机、显示器等。
2.串口接口：使用少量的数据线进行数据传输，适合于数据量较小的应用，如鼠标、键盘、传感器等。
3.SPI接口：使用一根时钟线和三根数据线进行数据传输，支持全双工通信，适合于短距离高速传输。
4.I2C接口：使用两根线进行数据传输，一个为时钟线，一个为数据线，适合于连接多个设备的应用。
B接口：是一种通用的串行总线接口，可以连接各种外部设备，如键盘、鼠标、摄像头等。
6. Ethernet接口：用于连接局域网，支持高速数据传输和远程通信。
7.脉冲接口：利用脉冲信号进行数据传输，适用于长距离传输，如计数器、编码器等。
三、复习要点：1.掌握单片机的基本原理、系统组成和工作模式。
2.理解单片机的存储器结构和存储器管理。
3.熟悉单片机的时钟系统及其时序控制。
4.了解单片机的输入输出接口的功能和使用方法。
5.掌握并口接口、串口接口、SPI接口、I2C接口等接口的基本原理和应用。
6. 理解USB接口和Ethernet接口的工作原理和应用。
单片机原理及应用复习内容单片机原理及应用复习内容第1章复习内容1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
2. AT89S51单片机相当于MCS-51系列单片机中的哪一型号的产品？“S”的含义是什么？答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash 存储器取代了87C51片内的4K字节的EPROM。
3. 单片机可分为商用、工业用、汽车用以及军用产品，它们的使用温度范围各为多少？答：商用：温度范围为0～+70℃；工业用：温度范围为-40～+85℃；汽车用：温度范围为-40～+125℃；军用：温度范围为-55～+150℃。
4. 解释什么是单片机的在系统编程（ISP）与在线应用编程（IAP）。
答：单片机的在系统编程ISP（In System Program），也称在线编程，只需一条与PC机USB口或串口相连的ISP下载线，就可把仿真调试通过的程序代码从PC机在线写入单片机的Flash存储器内，省去了编程器。
在线应用编程（IAP）就是可将单片机的闪存内的应用程序在线修改升级。
5. 什么是“嵌入式系统”? 系统中嵌入了单片机作为控制器，是否可称其为“嵌入式系统”?答：广义上讲，凡是系统中嵌入了“嵌入式处理器”，如单片机、DSP、嵌入式微处理器，都称其为“嵌入式系统”。
但多数人把“嵌入”嵌入式微处理器的系统，称为“嵌入式系统”。
目前“嵌入式系统”还没有一个严格和权威的定义。
目前人们所说的“嵌入式系统”，多指后者。
6. 嵌入式处理器家族中的单片机、DSP、嵌入式微处理器各有何特点？它们的应用领域有何不同？答：单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
单片机原理与应用复习提纲第1章绪论1. 进制转换2. 原码、反码、补码第2章80C51系列单片机基本结构及原理80C51系列单片机中PC的位数为16位，可以对64KB（=216B）的程序存储器单元进行寻址。
80C51系列单片机的时序单位有4个：震荡周期、状态周期、机器周期、指令周期。
各周期的计算方法。
单片机引脚：ALE、RESET、EA、PSENALE：地址所存。
EA高电平：访问程序存储器时先内后外。
EA低电平：访问程序存储器时只访问外部。
PSEN：访问程序存储器时的信号。
时钟信号两种方式：内部时钟方式；外部时钟方式三总线：地址总线AB、数据总线DB、控制总线CB51系列单片机在物理上有4个存储空间：●片内程序存储器（4KB）---- 0000H~0FFFH●片外程序存储器（扩展64KB）---- 0000H~0FFFH,1000H~FFFFH●片内数据存储器（128B）---- 00H~7FH●片外数据存储器（扩展64KB）---- 0000H~FFFFH程序存储器有6个单元具有特殊功能。
●0000H：是所有执行程序的入口地址，8051复位后，PC指向此处，CPU总是从0000H单元开始执行程序。
●0003H-000AH：外部中断0入口。
●000BH-0012H：定时器0溢出中断入口。
●0013H-001AH：外部中断1入口。
●001BH-0022H：定时器1溢出中断入口。
●0023H-002AH：串行口中断入口。
使用时，通常在这些入口地址处存放一条绝对跳转指令，使程序跳转到用户安排的中断程序起始地址。
数据存储器：（1）片内128BRAM，从00～1FH安排了4组通用寄存器也称为工作寄存器，每组占用8个字节，记为R0～R7。
在某一时刻，CPU只能使用其中一组工作寄存器，工作寄存器组的选择由程序状态字寄存器PSW中RS1、RS0两位确定。
PSW的RS1、RS0 决定当前工作寄存器组号：寄存器0组：地址00H~07H；寄存器1组：地址08H~0FH；寄存器2组：地址10H~17H；寄存器3组：地址18H~1FH。
《单片机原理及应用》复习指南第一部分：应试篇第一章1、（单片微型计算机）单片机又叫（微控制器），又叫（嵌入式控制器）。
2、单片机与普通计算机的不同之处在于其将（CPU ）（存储器）和（I/O 口）三部分通过内部（总线）连接并集成于一块芯片上。
第二章1、AT89S51单片机片内功能部件组成：(1)8位微处理器(CPU)；(2)数据存储器(128B RAM)；(3)程序存储器(4KB Flash ROM)；(4)4个8位可编程并行I/O 口(P0口～P3口)；(5)1个全双工异步串行口；(6)2个16位定时器/计数器；(7)1个中断系统，5个中断源，2个优先级；(8)26个特殊功能寄存器(SFR ）；(10)1个看门狗定时器。
2、当EA 脚接高电平(接1)时，在PC 值不超出0FFFH （即不超出片内4KB Flash 存储器的地址范围）时，单片机读片内程序存储器（4KB ）中的程序，但PC 值超出0FFFH （即超出片内4KB Flash 地址范围）时，将自动转向读片外60KB （1000H-FFFFH ）程序存储器空间中的程序；接低电平(接0/接地)时，只读外部的程序存储器中的内容,读取的地址范围为0000H ～FFFFH ，片内的4KB Flash 程序存储器不起作用。
3、1个机器周期等于12个时钟振荡周期。
4、表中5个中断源的中断入口地址5、地址为20H ～2FH 的16个单元的128位可进行位寻址，也可以进行字节寻址；地址为30H ～7FH 的单元为用户RAM 区，只能进行字节寻址。
6、AT89S51在RAM 和SFR 中共有211个可位寻址，其中128个处于片内RAM 字节地址20H ～7FH 单元中，其余83个可寻址位分布在特殊功能寄存器SFR 中（可被位寻址寄存器11个，共位地址88个，其中5个未用）。
所有能位寻址一定能字节寻址，而字节寻址不一定位寻址！7、位地址00H ～7FH 对应字节地址20H ～2FH ，位地址中8位分别对应字节地址的一个字节。
单片机原理及应用知识点复习精编一、单片机的基本原理单片机的基本原理是指通过摩尔定律，将中央处理单元（CPU）、存储器和输入输出设备集成到一块芯片上。
其基本组成部分包括：CPU、存储器、定时器/计数器、输入输出端口、通信接口等。
单片机可以实现数据的输入输出、计算处理、控制运行等功能。
二、单片机的常见知识点复习1.单片机的指令系统：包括指令的格式、指令的功能、指令的执行周期等。
常见指令有数据传送指令、算术指令、逻辑指令、跳转指令等。
2.单片机的寄存器：包括通用寄存器、状态寄存器、程序计数器、堆栈指针等。
其中，通用寄存器用于存放运算数据，状态寄存器用于存放运算结果和标志位。
3.单片机的输入输出端口：包括并行输入输出端口和串行输入输出端口。
并行输入输出端口可同时输入输出多位数据，串行输入输出端口适用于需要高速通信的场景。
4.单片机的定时器/计数器：用于产生精确的时间延迟或实现定时、计数等功能。
定时器可用于产生中断信号，计数器可用于计数外部事件。
5.单片机的中断系统：包括外部中断和内部中断。
外部中断用于处理外部事件的优先级，内部中断用于处理操作系统任务的切换和管理。
6.单片机的存储器结构：包括随机存储器（RAM）、只读存储器（ROM）和闪存等。
RAM用于存放变量和暂存数据，ROM用于存放程序代码和常量数据。
三、单片机的应用单片机广泛应用于各个领域，包括工业控制、通信、仪器仪表、家电等。
以下是一些单片机的应用案例：1.工业自动化控制系统：单片机作为控制单元，实现对生产过程的监控和控制，可用于各种工业生产线的自动化控制。
2.电子秤：单片机通过采集传感器信号，并进行数据处理，实现对重量的测量和显示。
3.空调控制系统：单片机通过采集环境温度和湿度传感器信号，实现空调的温度调节和风速控制等功能。
4.智能家居系统：单片机作为智能家居的中控单元，通过与各种家电设备的通信，实现对家庭设备的远程控制。
5.车载电子系统：单片机作为车载电子系统的控制核心，可实现对车辆的信息显示、安全控制、娱乐系统控制等功能。
单片机原理及接口技术复习要点第一章：微机基础知识1.微处理器：小型计算机或微型计算机的控制和处理部分。
主要包括运算器和控制器。
2.存储器：微机内部的存储器，主要包括ROM ：只读存储器；RAM ：读写存储器；EPROM ：可擦写可编程只读存储器。
3.程序计数器：用于存放下一条指令所在单元的地址的地方。
通常又称为指令地址计数器。
4.单片机：将微处理器，一定容量的RAM 和ROM 以及I/O 口，定时器等电路集成在一块芯片上构成的单片微型计算机。
intel 公司1976年推出的MCS -48系列8位单片机。
1980年推出MCS -51系列高档8位单片机。
第二章：89C51/S51单片机的硬件结构和原理1..C51/S51单片机内部结构：CPU 是单片机的核心，是单片机的控制和指挥中心，由运算器和控制器等部件组成；存储器，含有ROM(地址为000H 开始)和RAM （地址为00H~7FH ）；I/O 接口：四个与外部交换信息的8位并行接口，即P0~P3.2.PP V /EA 引脚：外部程序存储器地址允许输入端/固化编程电压输入端；当引脚接高电平时CPU 只访问Flash ROM 并执行内部程序存储器中的指令；当引脚接低电平(接地)时，CPU 只访问片外ROM 并执行片外程序存储器中的指令。
3.P0端口：P0端口是一个漏极开路的准双向I/O 端口，作输入口使用时要先写1，这就是准双向的含义，作输出口时接上拉电阻。
P1端口：是一个带有内部上拉电阻的8位双向I/O 端口。
4.访问指令：CPU 访问片内，片外ROM 指令用MOVX ；访问片外RAM 用MOVX ；访问片内RAM 用MOV 。
5.低128字节RAM 区：分为通用工作区，可位寻址区，通用工作寄存器区。
6.堆栈：在片内RAM 中专门开辟出来的一个区域，数据的存取是以先进后出的结构方式处理的。
7.时钟发生器：是一个2分频的触发器电路，它将震荡气的信号频率f ocs 除以2，向CPU 提供两相时钟信号P1和P2。
精心整理单片机原理及应用知识点汇总一、填空题1、单片机是将微处理器、一定容量的RAM和ROM以及?? I/O?? 口、定时器等电路集成在一块芯片上而构成的微型计算机。
2、单片机80C51片内集成了???? 4??? KB的FLASH ROM，共有??? 5????个中断源。
3、两位十六进制数最多可以表示??? 256??个存储单元。
4、在80C51中，只有当EA引脚接??? 高??? 电平时，CPU才访问片内的Flash ROM。
5、当CPU访问片外的存储器时，其低八位地址由?? P0??口提供，高八位地址由?? P2?????电平??? 触发方式和???? 边沿??? 触发方式。
18、中断处理过程分为4个阶段，即???中断请求、中断响应、中断服务以及中断返回?。
??19、单片机80C51片内有两个?? 16?? 位的定时/计数器，即T0和T1，它们都有??定时?? 和????计数??? 的功能。
20、单片机80C51的时钟频率为6MHz，若要求定时1ms，定时/计数器工作于模式1，其定时/计数器的初值为FE0CH?。
21、单片机80C51具有????并行???? 通信和????串行???? 通信两种通信方式。
22 、串行通信有??? 同步??通信和??? 异步??? 通信两种通信方式。
23、在异步通信中，数据的帧格式定义一个字符由4部分组成，即：??起始位?? 、数据位、??奇偶校验位?? 和停止位。
24、串行通信中，为使设备同步工作，需要通信双方有两个共同的要求，一是?? 通信双方必须采用统一的编码方式????? ，二是???? 通信双方必须能产生相同的传送速率????。
25、单片机80C51中的串行通信共有?? 4???种方式，其中方式?? 0??? 是用作同步移位寄存器来扩展I/O口的。
26、设80C51的晶振频率为11.0592MHz，选用定时器T工作模式2作波特率发生器，波特率为2400b/s，且SMOD置0，则定时器的初值为???? F4H????27、键盘可分为???独立连接???式和??矩阵??式两类。

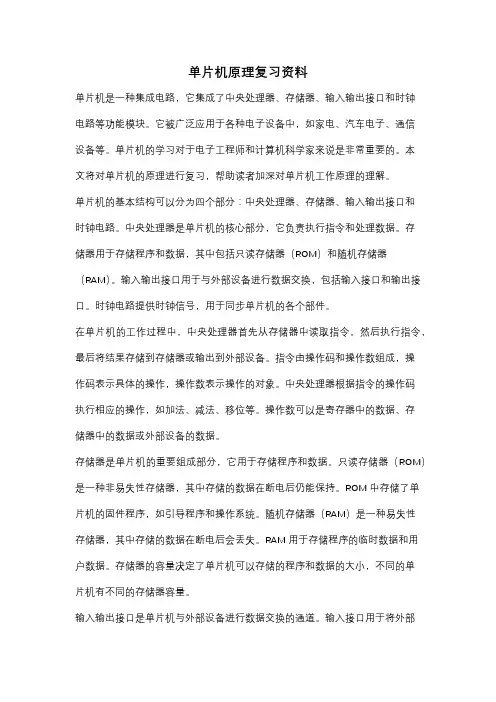

单片机原理复习资料单片机是一种集成电路，它集成了中央处理器、存储器、输入输出接口和时钟电路等功能模块。
它被广泛应用于各种电子设备中，如家电、汽车电子、通信设备等。
单片机的学习对于电子工程师和计算机科学家来说是非常重要的。
本文将对单片机的原理进行复习，帮助读者加深对单片机工作原理的理解。
单片机的基本结构可以分为四个部分：中央处理器、存储器、输入输出接口和时钟电路。
中央处理器是单片机的核心部分，它负责执行指令和处理数据。
存储器用于存储程序和数据，其中包括只读存储器（ROM）和随机存储器（RAM）。
输入输出接口用于与外部设备进行数据交换，包括输入接口和输出接口。
时钟电路提供时钟信号，用于同步单片机的各个部件。
在单片机的工作过程中，中央处理器首先从存储器中读取指令，然后执行指令，最后将结果存储到存储器或输出到外部设备。
指令由操作码和操作数组成，操作码表示具体的操作，操作数表示操作的对象。
中央处理器根据指令的操作码执行相应的操作，如加法、减法、移位等。
操作数可以是寄存器中的数据、存储器中的数据或外部设备的数据。
存储器是单片机的重要组成部分，它用于存储程序和数据。
只读存储器（ROM）是一种非易失性存储器，其中存储的数据在断电后仍能保持。
ROM中存储了单片机的固件程序，如引导程序和操作系统。
随机存储器（RAM）是一种易失性存储器，其中存储的数据在断电后会丢失。
RAM用于存储程序的临时数据和用户数据。
存储器的容量决定了单片机可以存储的程序和数据的大小，不同的单片机有不同的存储器容量。
输入输出接口是单片机与外部设备进行数据交换的通道。
输入接口用于将外部设备的数据输入到单片机，输出接口用于将单片机的数据输出到外部设备。
输入接口通常包括模拟输入和数字输入两种方式，模拟输入用于接收模拟信号，数字输入用于接收数字信号。
输出接口通常包括模拟输出和数字输出两种方式，模拟输出用于输出模拟信号，数字输出用于输出数字信号。
输入输出接口的设计需要考虑外部设备的特性和单片机的能力。
