现代电子测量技术教案第一章：电子测量概述1.1 电子测量的概念与意义1.2 电子测量技术的分类与发展1.3 电子测量仪器的基本组成与性能指标1.4 电子测量误差及其处理方法第二章：信号发生器与信号分析仪2.1 信号发生器的原理与分类2.2 信号发生器的使用与调试2.3 信号分析仪的原理与结构2.4 信号分析仪的应用与操作第三章：频率与时间测量3.1 频率测量原理与方法3.2 频率测量仪器的结构与使用3.3 时间测量原理与方法3.4 时间测量仪器的结构与使用第四章：电压与电流测量4.1 电压测量原理与方法4.2 电压测量仪器的结构与使用4.3 电流测量原理与方法4.4 电流测量仪器的结构与使用第五章：阻抗与频率响应测量5.1 阻抗测量原理与方法5.2 阻抗测量仪器的结构与使用5.3 频率响应测量原理与方法5.4 频率响应测量仪器的结构与使用第六章：功率测量与能量计6.1 功率测量的概念与意义6.2 功率测量仪器的原理与分类6.3 功率测量方法与操作步骤6.4 能量计的原理与应用第七章：谐波测量与滤波器7.1 谐波测量的重要性7.2 谐波测量的原理与方法7.3 滤波器的设计与选择7.4 滤波器在谐波测量中的应用第八章：噪声测量与频谱分析8.1 噪声测量的意义与方法8.2 频谱分析原理与技术8.3 噪声测量仪器与操作8.4 噪声测量结果的分析与处理第九章：现代电子测量技术在工程应用案例分析9.1 现代电子测量技术在通信领域的应用9.2 现代电子测量技术在电子制造行业的应用9.3 现代电子测量技术在电力系统的应用9.4 现代电子测量技术在汽车电子领域的应用第十章：实验与练习10.1 实验一：信号发生器与信号分析仪的使用10.2 实验二：频率与时间测量实验10.3 实验三：电压与电流测量实验10.4 实验四：阻抗与频率响应测量实验10.5 实验五：功率测量与能量计实验10.6 实验六：谐波测量与滤波器实验10.7 实验七：噪声测量与频谱分析实验10.8 实验八：现代电子测量技术在工程应用案例分析重点和难点解析重点环节1：电子测量的概念与意义补充和说明：本环节需要重点关注电子测量的基本原理和其在工程实践中的应用价值。
目录实验一电子测量基本知识..................... 错误！未定义书签。
实验二模拟万用表与数字万用表的使用错误！未定义书签。
实验三稳压电源的原理及使用.............. 错误！未定义书签。
实验四频率测量实验 ........................... 错误！未定义书签。
实验五示波器性能的研究与测量......... 错误！未定义书签。
实验六扫频仪的作用.......................... 错误！未定义书签。
实验七电压测量研究.......................... 错误！未定义书签。
实验一电子测量基本知识一、使用电子测量仪器的一般注意事项电子测量仪器的类型很多。
各种不同的使用特点。
但下列若干注意事项，对一般的实验用仪器是具有普遍指导意义的。
掌握这些知识，可以减少测量误差，防止损坏仪器或被测电路，也可防止发上人身事故。
使用前应阅读技术说明书或有关仪器使用方法的资料，即使对实验经验丰富的人，当使用不熟悉的仪器时，也应做到这一点，切记盲目乱用，如使用中发现有异常现象，应即使报告实验室管理人员并记载于仪器履历卡中。
对精密仪器的实验，一般要求实验室提供所用仪器经周期鉴定后的修正值。
接通电源前，应先检查仪器的量程、功能、频段、衰减、增益、时基、极性等旋钮及开关，看是否有松脱及滑位、错位等现象，发现时应及时修复，然后把上述各旋钮置于所需位置。
当时被测对象不太了解时，一般情况下应将仪器的“增益”、“输出”、“灵敏度”、“调制”等旋钮置于最小部位，将“衰减”、“量程”等旋钮置于最高位。
要注意被测电路中是否喊有直流高压以及该直流高压是否超出了仪器的耐压能力。
必要时应加隔直电容。
有时，被测电路的直流成分会影响测量结果，这在选择及使用仪器时要特别小心。
1、接通电源前，应仔细检查实验装置的各连接线是否有接错和短路现象。
要特别注意地线的连接。
测量时，要先接地线在接高电位端。
现代电子测量技术教案第一章：现代电子测量技术概述1.1 教学目标让学生了解现代电子测量技术的基本概念。
让学生掌握现代电子测量技术的主要应用领域。
让学生了解现代电子测量技术的发展趋势。
1.2 教学内容现代电子测量技术的定义。
现代电子测量技术的主要应用领域。
现代电子测量技术的发展趋势。
1.3 教学方法采用讲授法，讲解现代电子测量技术的定义、应用和发展趋势。
采用案例分析法，分析现代电子测量技术在实际应用中的具体案例。
1.4 教学评估采用课堂问答方式，评估学生对现代电子测量技术定义的掌握情况。
采用小组讨论方式，评估学生对现代电子测量技术应用领域的理解情况。
第二章：电子测量仪器的基本原理2.1 教学目标让学生了解电子测量仪器的基本原理。
让学生掌握电子测量仪器的主要组成部分。
让学生了解电子测量仪器的工作原理。
2.2 教学内容电子测量仪器的基本原理。
电子测量仪器的主要组成部分。
电子测量仪器的工作原理。
2.3 教学方法采用讲授法，讲解电子测量仪器的基本原理、主要组成部分和工作原理。
采用实验法，让学生通过实际操作电子测量仪器，加深对电子测量仪器工作原理的理解。
2.4 教学评估采用课堂问答方式，评估学生对电子测量仪器基本原理的掌握情况。
采用实验报告方式，评估学生对电子测量仪器工作原理的理解情况。
第三章：电子测量仪器的使用与维护3.1 教学目标让学生掌握电子测量仪器的使用方法。
让学生了解电子测量仪器的维护方法。
3.2 教学内容电子测量仪器的使用方法。
电子测量仪器的维护方法。
3.3 教学方法采用实验法，让学生通过实际操作电子测量仪器，掌握电子测量仪器的使用方法。
采用讲授法，讲解电子测量仪器的维护方法。
3.4 教学评估采用实验报告方式，评估学生对电子测量仪器使用方法的掌握情况。
采用课堂问答方式，评估学生对电子测量仪器维护方法的掌握情况。
第四章：电子测量技术在工程实践中的应用4.1 教学目标让学生了解电子测量技术在工程实践中的应用。
实验一：电压源与电压测量仪器系别：姓名:学号：实验日期：一、实验目的1掌握直流稳压电源的功能、技术指标和使用方法；2掌握任意波函数信号发生器的功能、技术指标和使用方法；3掌握四位半数字万用表功能、技术指标和使用方法；4学会正确选用电压表测量直流、交流电压。
二、实验仪器1直流稳压电源 1台2数字函数信号发生器 1台3数字万用表 1台4电子技术综合实验箱 1台三、实验原理（一）GDP-3303型直流稳压电源1、直流稳压电源的主,要特点具有三路完全独立的浮地输出(CH1、CH2、FIXED)固定电源可选择输出电压值2.5V、3.3V和5V，适合常用芯片所需固定电源。
(2)两路（主路CHI键、从路CH2键）可调式直流稳压电源，两路均可工作在稳压、稳流工作方式，稳压值为0-32V连续可调，稳流值为0-2A连续可调。
(3)两路可调式直流稳压电源可设置为组合（跟踪）工作方式，在组合（跟踪）工作方式下，可选择：①串联组合方式（面板SER/INDEP键）：通过调节主路CH1电压、电流，从路CH2电乐、电流自动跟随主路CH1变化，输出电压最大可达两路电压的额定值之和(接线端接CHl+和CH2-)。
②并联组合方式（面板PARA/INDEP键）：通过调节主路CH1电压，从路CH2电压自动跟随主路CH1变化，两路电流可单独调节，输出电流可达两路屯流的设定值之和。
(4)锁定功能：为避免电源使用过程中，误调整电压或电流值，该仪器还设置锁定功能（面板LOCK键），当按下按键时，电压、电流调节旋钮不起作用，若要解除该功能，则艮按该键即可。
(5)输出保护功能：当调节完成电压、电流后，需通过按面板OUTPUT键才能将所调电压、电流从输出孔输出。
2、使用方法1开机前，讲电流调节旋钮调到最大值，电压调节旋钮调到最小值。
开机后再将电压旋流调到需要的电压值。
2当电源作为恒流源使用时，开机后，通过电流调节旋钮调制需要的稳流值。
3当电源作为稳压源使用时，可根据需要调节电流旋钮任意设置限流保护点。
实验1_常用电子仪器的使用及电子元器件的检测引言：电子技术是现代科学与技术的重要组成部分，而电子仪器是电子技术发展的基础与支撑，它们在数据测量与分析、信号处理与传输、控制与自动化等领域中起着重要作用。
了解和熟练运用常用电子仪器的使用方法，对于掌握电子技术实践操作和电子元器件的检测具有重要意义。
本实验旨在通过实际操作，让学生掌握常用电子仪器的基本使用方法，并学习电子元器件的检测技术。
实验目的：1.了解及掌握示波器、信号发生器、万用表等常用电子仪器的基本使用方法；2.学习并掌握电阻、电容、电感等基本电子元器件的测量与检测方法；3.培养实验操作技能，加强实践能力。
实验器材：示波器、信号发生器、万用表、电阻、电容、电感。
实验步骤：1.示波器的使用（1）将示波器插头的黄色端接地线连接到实验台的地线上，并将示波器的插头插入电源插座。
（2）按下示波器的开关，待示波器预热完成后，调整亮度和聚焦旋钮，使示波器屏幕显示清晰。
（3）使用示波器的探头，将探头的黑色插头插入示波器的CH1插孔，探头尖端（即红色插头）可用于检测电路信号。
（4）调整示波器的TIME/DIV旋钮和VOLTS/DIV旋钮，可以控制波形时间上的缩放和电压上的幅度变化。
（5）通过示波器观察电路中的信号波形。
2.信号发生器的使用（1）将信号发生器的电源插头插入电源插座，并按下开关。
（2）调节信号发生器的频率、幅度和波形等参数，可以通过旋钮或按键进行调整。
（3）通过信号发生器可以产生不同波形的信号，如正弦波、方波、脉冲波等，可以用于电路测试和信号调试。
3.万用表的使用（1）将万用表的电源插头插入电源插座，并按下开关。
（2）选择电阻测量档位，将红色万用表探头连接到待测电阻的一端，黑色探针连接到另一端，读取万用表上显示的电阻值。
（3）选择电容测量档位，将红色探头连接到待测电容的正极，黑色探针连接到负极，读取万用表上显示的电容值。
（4）选择电感测量档位，将红色探头连接到待测电感的一端，黑色探针连接到另一端，读取万用表上显示的电感值。

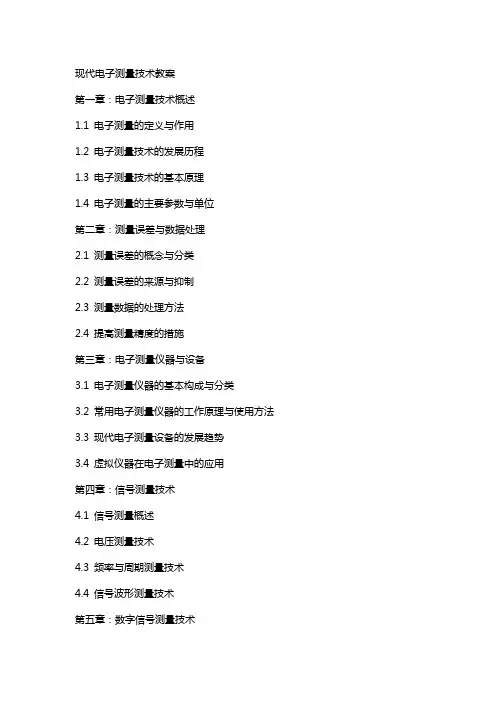

现代电子测量技术教案第一章：电子测量技术概述1.1 电子测量的定义与作用1.2 电子测量技术的发展历程1.3 电子测量技术的基本原理1.4 电子测量的主要参数与单位第二章：测量误差与数据处理2.1 测量误差的概念与分类2.2 测量误差的来源与抑制2.3 测量数据的处理方法2.4 提高测量精度的措施第三章：电子测量仪器与设备3.1 电子测量仪器的基本构成与分类3.2 常用电子测量仪器的工作原理与使用方法3.3 现代电子测量设备的发展趋势3.4 虚拟仪器在电子测量中的应用第四章：信号测量技术4.1 信号测量概述4.2 电压测量技术4.3 频率与周期测量技术4.4 信号波形测量技术第五章：数字信号测量技术5.1 数字信号测量原理5.2 数字示波器的工作原理与使用方法5.3 数字频率计的工作原理与使用方法5.4 数字信号处理器在电子测量中的应用第六章：网络分析仪与网络测量6.1 网络分析仪的基本原理6.2 网络分析仪的分类与应用6.3 网络测量技术的基本方法6.4 网络测量实验操作与数据处理第七章：频谱分析仪与频谱测量7.1 频谱分析仪的工作原理7.2 频谱分析仪的操作与应用7.3 频谱测量技术的基本方法7.4 频谱测量实验操作与数据处理第八章：时间域反射仪与传输线测量8.1 时间域反射仪的基本原理8.2 时间域反射仪的操作与应用8.3 传输线测量技术的基本方法8.4 传输线测量实验操作与数据处理第九章：射频与微波测量技术9.1 射频与微波测量概述9.2 射频与微波测量仪器与设备9.3 射频与微波测量技术的基本方法9.4 射频与微波测量在实际应用中的案例分析第十章：现代电子测量技术在工程应用中的案例分析10.1 现代电子测量技术在通信领域的应用10.2 现代电子测量技术在电子制造业的应用10.3 现代电子测量技术在军事领域的应用10.4 现代电子测量技术在未来发展趋势中的展望重点和难点解析一、电子测量技术概述难点解析：理解电子测量技术的基本原理，以及电子测量的主要参数与单位。
电子测量技术试题及答案电子测量技术试题及答案(一)《电子测量技术》试题一、填空题(每空1分，共20分)______盒适用于低频(100kHz以下)电磁场的屏蔽。
对于高频的电磁场，屏蔽盒通常是非磁性的______ 金属盒，并且此盒具有良好的接地。
一般实验室的供电是用电力网提供的三相四线制、50Hz低压交流电。
火线和中线之间的电压叫相电压，有效值为 ______;而火线和火线之间的电压叫线电压，有效值为______ .漏电保护器只能保护电源两线电流 ______的漏电。
例如，电线经人体与大地的漏电，设备电源与(有保护地的)机器外壳的漏电。
不能保护两线电流______ 的漏电，例如人体左右手分别接触两电源线的触电。
粗大误差是由于测量人员的粗心，或测量条件引入的奇怪误差，其量值与正常值明显不同。
含有粗大误差的量值常称为坏值或。
系统误差是由仪器的______ 、测量工作条件以及人员的 ______等在整个测量系统中引入的有规律的误差。
随机误差又称为______ 。
在相同的条件下，多次测量同一个量，各次测量的误差时大时小______、______ ，杂乱的变化，这就是随机误差。
准确度：它说明测量值跟 ______的接近程度，反映出______ 的大小。
一般来说，准确度是事物与要达到的效果的吻合程度。
精密度：一般是指某事物的完善、和细密程度。
如一个仪表很精密，是说它的设计和构造精巧、和考虑周到。
精确度：它是______ 和 ______的合称，表示既精确又准确。
在测量工作中已知主量与______ 之间的函数关系，在确定各分量的误差后，求出由这些分量组成的主量的误差是多少。
这就是常见的.______ 问题。
误差分配：在测量工作中已知主量与各分量之间的函数关系，在给定______ 的误差后，求解各分量误差的方法。
这是与误差合成相反的问题，也是______ 的问题。
测量电流的电流表是串入支路中的，让支路电流流经电表，从而测量支路电流值，显然电流表的内阻必须______ ;电压表是跨接在支路的两点上，测量这两点的电压，显然电压表的内阻必须______ 。
电子测量技术实验报告实验一：示波器的一般应用一、实验目的：了解通用电子示波工器工作原理的基础上，学会正确使用示波器测量各种电参数的方法。
二、实验仪器：1、函数信号发生器，SG1646，1台；2、双踪示波器，型号CA8000系列，数量1台。
三、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的_偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此，只有当_偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。
一般说来，Y偏转板上所加的待观测信号的周期与_偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。
这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。
在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。
交替、断续工作时，扫描电压均为一种，只是把显示时间进行了相应的划分而已。
电子技术实验报告—实验10集成运算放大器构成的电压比较器5篇第一篇：电子技术实验报告—实验10集成运算放大器构成的电压比较器电子技术实验报告实验名称：集成运算放大器构成的电压比较器系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)1.集成运算放大器构成的单限电压比较器...........................3 2.集成运算放大器构成的施密特电压比较器. (4)三、实验仪器 (4)四、实验内容 (5)1.单限电压比较器...............................................5 2.施密特电压比较器.. (10)五、实验小结与疑问 (1)3一、实验目的1.掌握电压比较器的模型及工作原理2.掌握电压比较器的应用二、实验原理电压比较器主要用于信号幅度检测——鉴幅器；根据输入信号幅度决定输出信号为高电平或低电平；或波形变换；将缓慢变化的输入信号转换为边沿陡峭的矩形波信号。
常用的电压比较器为：单限电压比较器；施密特电压比较器窗口电压比较器；台阶电压比较器。
下面以集成运放为例，说明构成各种电压比较器的原理。
1.集成运算放大器构成的单限电压比较器集成运算放大器构成的单限电压比较器电路如图1（a）所示。
由于理想集成运放在开环应用时，AV→∞、Ri→∞、Ro→0；则当ViER 时，VO=VOL；由于输出与输入反相，故称之为反相单限电压比较器；通过改变ER值，即可改变转换电平VT（VT≈ER）；当ER=0时，电路称为“过零比较器”。
同理，将Vi与ER对调连接，则电路为同相单限电压比较器。
2.集成运算放大器构成的施密特电压比较器集成运算放大器构成的施密特电压比较器电路如图2（a）所示。
当VO=VOH时，V+1=VT+=R当VO=VOL时，V+2=VT−=R回差电平：△VT=VT+−VT−R22+R3VOH+RVOL+RR32+R3ER；VT+称为上触发电平；R22+R3R32+R3ER；VT-称为下触发电平；当Vi从足够低往上升，若Vi>VT+时，则Vo由VOH翻转为VOL；当Vi从足够高往下降，若Vi三、实验仪器1.示波器1台2.函数信号发生器1台3.数字万用表1台4.多功能电路实验箱1台四、实验内容1.单限电压比较器（1）按图1（a）搭接电路，其中R1=R2=10kΩ，ER由实验箱提供；（2）观察图1（a）电路的电压传输特性曲线；电压传输特性曲线的测量方法：用缓慢变化信号（正弦、三角）作Vi(Vip-p=15V、f=200Hz)，将Vi=接示波器X（CH1）输入，VO 接示波器Y（CH2）输入，令示波器工作在外扫描方式（X-Y）；观察电压传输特性曲线。
