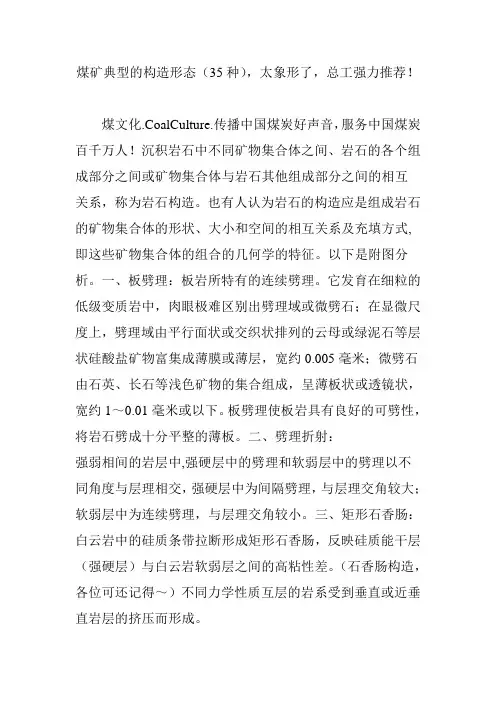

煤矿典型的构造形态（35种），太象形了，总工强力推荐！煤文化.CoalCulture.传播中国煤炭好声音，服务中国煤炭百千万人！沉积岩石中不同矿物集合体之间、岩石的各个组成部分之间或矿物集合体与岩石其他组成部分之间的相互关系，称为岩石构造。

也有人认为岩石的构造应是组成岩石的矿物集合体的形状、大小和空间的相互关系及充填方式,即这些矿物集合体的组合的几何学的特征。

以下是附图分析。

一、板劈理：板岩所特有的连续劈理。

它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。

板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。

二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。

三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。

（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。

软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。

在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。

四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。

香肠体的两端有分泌的方解石充填，示压溶作用的存在。

五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。

六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。

七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。

第四章地质构造愤一节岩层产状镖二节褶皱构造C第三节断裂构造第四章地质构造媒层的褶皱揉流平臣卜褶皱弓虽烈且不协调，煤炭物质通过这种弓虽烈的揉皱而迁移宛动，这是最常见的物性流空。

福建上京柯坑，下二叠, 35号煤。

手标"近原大. 脆韧叠加的韧脆性流变照片的大部分视域是一块具有褶皱变形的碎块，周围为碎粒、碎粉。

福建龙岩翠屏山矿，下二叠统煤层。

反光显微镜, X 50应力作用产生的弱应变现象安徽淮南辛集通冲断层带。

透射电骨，X 33000〈姜 波提供〉 同直线型位错线 石英矿物中平直的位车昔钱，它代表— 才目当低的第一节岩层产状一、岩层产状的概念1、岩层：两个平行或近于平行的界面所限制的层状岩石。

某一地质历史时期形成的岩层一地层。

岩层顶、底界面之间的距离一岩层的厚度。

1.夹层2.变薄3.尖灭4.透镜体2、岩层的产状及测定方法岩层产状一岩层在地壳中的产出状态。

1）产状的三要素（1）走向：（2）倾向：（3）倾角：tg B =tg a cos 33—视倾向与真倾向之间的夹角。

岩层产状三要素（3）具体求法：以一定比例将A、B、C三点按其平面位置投到平面图上，连接最高最低点（图中A、C），在该线上岩层面高程均匀下降，等分该线段，找出与次高点B相同高程的点E, BE连线即为次高点B的走向线, 过A、C两点分别作EB的平行线，既为三条走向线。

在BE线上任选一点D,过D作DF丄DB, D-F为岩层的倾向，在DB上截取一段DG，并使其等于D、F两点的高程差，连接GF，ZDFG既为岩层倾角。

求倾角也可以用公式：a =arctg （高差/平距）上例中，高差=10m，平距可按比例量取。

2）在地形地质图上求岩层产状如地层界线、断层走向线等地质资料。

单斜岩层：在一定范围内，岩层的倾斜方向和倾角大 体一致。

单斜岩层的露头线是岩层面与地面的交线，露头线上的各点既在 岩层面上，又在地面上。

在地形地质图上，找到露头线与地形等高 线的交点，这些点便是岩层面上的已知标高点，只要有三个不同高 程的点，便可用上述三点法求解岩层产状。
