第12章 滑动轴承一、选择题1．某部分式向心滑动轴承，在混合摩擦状态下工作，设轴颈d ＝100mm ，轴转速n ＝10r/min ，轴瓦材料的[p]＝150MPa ，[v]＝4m/s ，[pv]＝12MPa·m/s ，B/d ＝1.2，则此轴承能承受的最大径向载荷为（ ）。
A ．1800kNB ．2880kNC ．3000kND ．3880kN【答案】A【解析】根据滑动轴承的设计准则，v≤[v]，p ＝F/（dB ）≤[p]，pv≤[pv]，可知v ＝πdn/60＝π×100×10-3×10/60m/s ＝0.052m/s ＜[v]＝4m/s ，满足要求。
F≤dB[p]＝100×1.2×100×150N ＝1800N36[] 1.2100101210N 2750kN 10ππ60B pv F n -⨯⨯⨯⨯≤==⨯所以，F≤1800kN。
2．设计动压式液体摩擦滑动轴承时，如其他条件不变，当相对间隙φ＝Δ/d 减小时，承载能力将（ ）。
A ．变大B ．变小C．不变D．不确定【答案】A【解析】根据公式F＝ηωdBC p/φ2可知，轴承的承载能力与φ2成反比。
因此，φ减小时，F将增大。
3．在非液体摩擦滑动轴承设计中，限制pv值的主要目的是（ ）。
A．防止轴承过度磨损B．防止轴承因发热而产生塑性变形C．防止轴承因过度发热而产生胶合D．防止轴承因过度发热而产生裂纹【答案】C【解析】轴承的发热量与其单位面积上的摩擦功耗fpv成正比（f是摩擦系数），限制pv值就是限制轴承的温升。
防止轴承过热产生胶合失效。
4．在加工精度不变时，增大（ ）不是提高动压润滑滑动轴承承载能力的正确设计方法？A．轴径B．偏心率C．轴承宽度D．润滑油粘度【答案】A【解析】影响动压润滑滑动轴承承载能力的主要参数有宽径比B/d、相对间隙Ψ以及润滑油粘度的影响，同时在其他条件不变的情况下，h min愈小则偏心率ε愈大，轴承的承载能力就愈大。

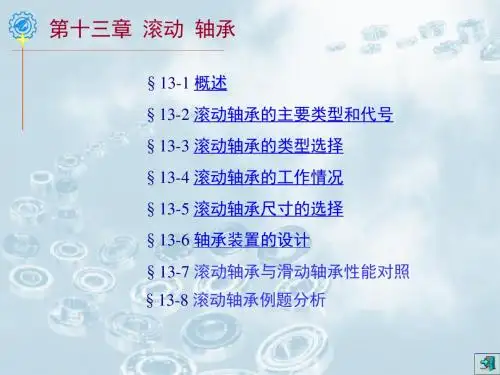

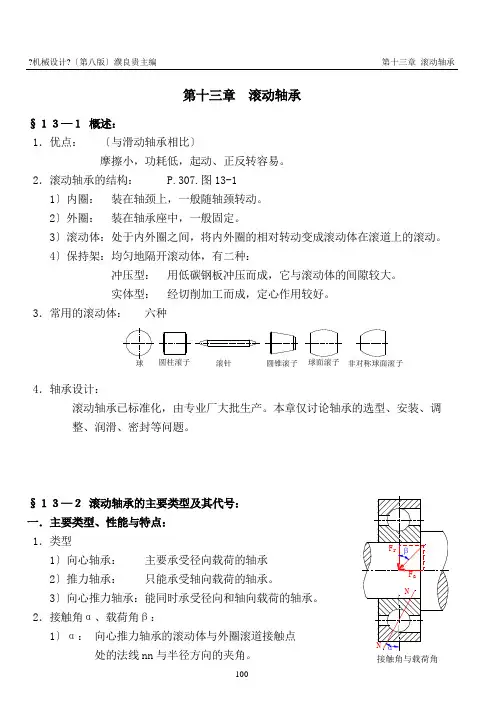

第十三章滚动轴承§１３—１概述：1．优点：〔与滑动轴承相比〕摩擦小，功耗低，起动、正反转容易。
2．滚动轴承的结构： P.307.图13-11〕内圈：装在轴颈上，一般随轴颈转动。
2〕外圈：装在轴承座中，一般固定。
3〕滚动体：处于内外圈之间，将内外圈的相对转动变成滚动体在滚道上的滚动。
4〕保持架：均匀地隔开滚动体，有二种：4．轴承设计：§１３—２1．类型12321〕α：2〕β：轴承实际承受的径向载荷R与轴向载荷A的合力与半径方向的夹角。
5．性能与特点：滚动轴承类型很多，常用轴承性能及特点，见： 09. 表13-1.二．滚动轴承的代号：滚动轴承类型很多，每种类型又有多种不同的结构，尺寸及公差等级，为统一表征各类轴承的特点，GB/T 272-1993 规定轴承代号由以下三局部组成：1．根本代号：1①代号内径②可见2代号系列3① O表示正常宽度系列：a. 一般轴承，表示正常宽度的O可不标b. 对调心及圆锥滚子轴承，代号O应标出②直径系列中也含轴承宽度，但该宽度是随直径的相应变化注：直径系列代号和宽度系列代号统称为尺寸系列代号4〕类型代号：表示轴承的类型〔数字或字母〕。
以下几种应记住1 ──调心球轴承 3 ──圆锥滚子轴承6 ──深沟球轴承7 ──角接触球轴承N ──圆柱滚子轴承1012．后置代号：用数字或字母表示轴承的结构,公差及材料的特殊要求,很多04.表13-2)以下仅介绍几个常用代号1〕内部结构代号：〔字母〕表示同类轴承的不同内部结构。
如：角接触球轴承代号 C AC B接触角 15° 25° 40°2〕公差等级代号：表示公差等级，共6级代号 /P2 /P4 /P5 /P6 /P6x /P0公差等级 2级 4级 5级 6级 6x级 0级〔精度渐低〕〔0级为普通级，在轴承代号中不标〕3〕游隙代号：表示轴承的径向游隙，共6个组别代号 /C1 /C2 /C0 /C3 /C4 /C5游隙组别 1组 2组 0组 3组 4组 5组〔径向游隙渐大〕〔0组是常用游隙组别，在轴承代号中不标〕3．前置代号：用字母表示轴承的分部件〔套圈、滚动体与保持架组件等〕。

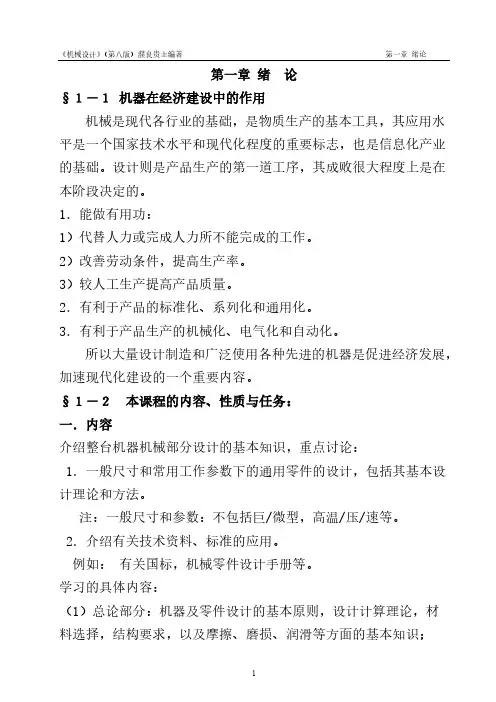

第一章绪论§１－１机器在经济建设中的作用机械是现代各行业的基础，是物质生产的基本工具，其应用水平是一个国家技术水平和现代化程度的重要标志，也是信息化产业的基础。
设计则是产品生产的第一道工序，其成败很大程度上是在本阶段决定的。
1．能做有用功：1）代替人力或完成人力所不能完成的工作。
2）改善劳动条件，提高生产率。
3）较人工生产提高产品质量。
2．有利于产品的标准化、系列化和通用化。
3．有利于产品生产的机械化、电气化和自动化。
所以大量设计制造和广泛使用各种先进的机器是促进经济发展，加速现代化建设的一个重要内容。
§１－２本课程的内容、性质与任务：一．内容介绍整台机器机械部分设计的基本知识，重点讨论：1．一般尺寸和常用工作参数下的通用零件的设计，包括其基本设计理论和方法。
注：一般尺寸和参数：不包括巨/微型，高温/压/速等。
2．介绍有关技术资料、标准的应用。
例如：有关国标，机械零件设计手册等。
学习的具体内容：（1）总论部分：机器及零件设计的基本原则，设计计算理论，材料选择，结构要求，以及摩擦、磨损、润滑等方面的基本知识；（2）连接部分：螺纹连接和螺旋传动，键、花键及无键连接和销连接等；（3）传动部分：带传动，齿轮传动，蜗杆传动等；（4）轴系部分：滚动轴承，轴的设计，联轴器、离合器和制动器等；（5）其它部分：弹簧、机座、箱体等。
二．性质是以一般通用零件的设计为核心的设计性课程，主要讨论它们的基本设计理论与方法的技术基础课程。
本课程不仅要求学生掌握机械零件的常用设计方法，主要是通过这些内容的学习，全面提高学生具备通用零件、部件，以及专用零件的设计能力。
三．任务本课程的主要任务是培养学生：（1）有正确的设计思想和创新探索能力；（2）掌握一般设计方法，能设计简单机械的能力；（3）具有运用标准、手册和查阅资料的能力；（4）掌握典型的实验方法，具备基本的实验能力；（5）了解国家政策，了解机械的发展动向。
第十章齿轮传动§１０—１概述：本章主要介绍最常用的渐开线齿轮传动。
1．特点：优：1）效率高<可达99%以上，这在大功率传动时意义很大）2）结构紧凑3）工作可靠，寿命长<可达几十年，如：机械表）。
4）传动比稳定缺：制造、安装精度要求高，价高，不宜远距离传动。
2．传动型式：开式：齿轮完全暴露在外的齿轮传动。
半开式：有简单防护罩的齿轮传动。
闭式：由箱体密封的齿轮传动。
§１０—２齿轮传动的失效形式及设计准则：硬齿面齿轮：齿面硬度大于350HBS或38HRC的齿轮。
软齿面齿轮：齿面硬度不大于350HBS或38HRC的齿轮。
一．失效形式：齿轮传动的失效主要是轮齿失效，齿圈、轮辐、轮毂等其它部分很少失效，所以，以下仅介绍常见的轮齿失效形式：1．轮齿折断：1）折断形式：①疲劳折断：齿根受弯曲变应力作用→疲劳→折断。
②过载折断：过载或偏载→应力超过静强度→折断。
2）折断位置：常发生在轮齿根部。
∵根部弯曲应力最大，且截面变化大，加式刀痕深，应力集中严重3）抗折断措施：①②增大轴及支承刚性→偏载↓。
③增加齿芯韧性，强化齿根表层<喷丸，滚压等）2．齿面磨损：传动时，啮合齿面间的相对滑动→磨损<是开式传动的主要失效形式）3．齿面点蚀：1）点蚀：在接触变应力的反复作用下，齿面材料因疲劳而小片脱落的现象。
2）位置：点蚀常先发生于节线附近的齿根一侧。
3）原因：①在节线附近啮合时，相对滑动速度低，润滑差，摩擦大。
②啮合齿对少，受力大，接触应力大。
注：点蚀是闭式传动的主要失效形式。
4）抗点蚀措施：①提高齿面硬度。
②改善润滑条件：a、低速传动，采用粘度较大的润滑油。
b、高速传动，采用喷油润滑。
4．齿面胶合：1）胶合：两因瞬时温升过高而粘连的啮合齿面，在相对运动时被撕破，形成沿滑动方向沟痕的现象。
2）机理：高速重载→啮合区瞬时温升↑→两啮合面粘连→相对运动时被撕破→形成沿滑动方向的沟痕。
注：低速重载时，也会因接触应力过大而粘连──冷胶合。
