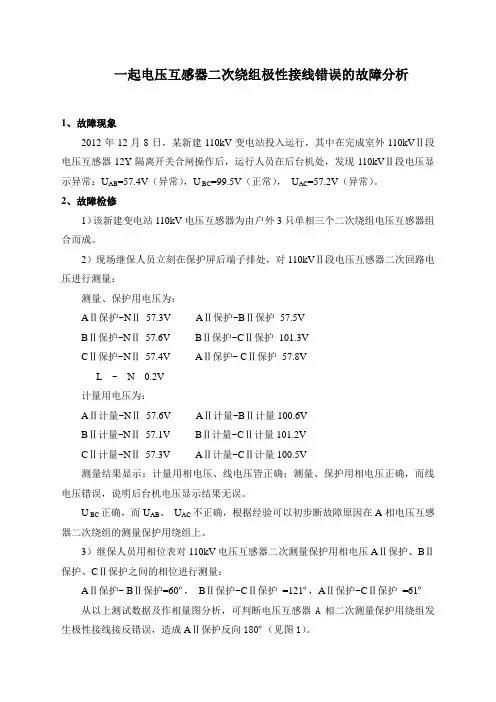

一起电压互感器二次绕组极性接线错误的故障分析1、故障现象2012年12月8日，某新建110kV变电站投入运行，其中在完成室外110kVⅡ段电压互感器12Y隔离开关合闸操作后，运行人员在后台机处，发现110kVⅡ段电压显示异常：U AB=57.4V（异常），U BC=99.5V（正常），U AC=57.2V（异常）。

2、故障检修1）该新建变电站110kV电压互感器为由户外3只单相三个二次绕组电压互感器组合而成。

2）现场继保人员立刻在保护屏后端子排处，对110kVⅡ段电压互感器二次回路电压进行测量：测量、保护用电压为：AⅡ保护~NⅡ57.3V AⅡ保护~BⅡ保护57.5VBⅡ保护~NⅡ57.6V BⅡ保护~CⅡ保护101.3VCⅡ保护~NⅡ57.4V AⅡ保护~ CⅡ保护57.8VL ~ N 0.2V计量用电压为：AⅡ计量~NⅡ57.6V AⅡ计量~BⅡ计量100.6VBⅡ计量~NⅡ57.1V BⅡ计量~CⅡ计量101.2VCⅡ计量~NⅡ57.3V AⅡ计量~CⅡ计量100.5V测量结果显示：计量用相电压、线电压皆正确；测量、保护用相电压正确，而线电压错误，说明后台机电压显示结果无误。

U BC正确，而U AB、U AC不正确，根据经验可以初步断故障原因在A相电压互感器二次绕组的测量保护用绕组上。

3）继保人员用相位表对110kV电压互感器二次测量保护用相电压AⅡ保护、BⅡ保护、CⅡ保护之间的相位进行测量：AⅡ保护~ BⅡ保护=60º，BⅡ保护~CⅡ保护=121º，AⅡ保护~CⅡ保护=61º从以上测试数据及作相量图分析，可判断电压互感器A相二次测量保护用绕组发生极性接线接反错误，造成AⅡ保护反向180º（见图1）。

AⅡ保护（正确接线）CAⅡ保护（错误接线）图1——Ａ相二次测量保护用绕组错误接线电压相量示意图3）将110kV电压互感器停电，做好安全措施后，对电压互感器二次接线进行检查。

基于继电保护的电压互感器二次回路故障探讨摘要：电压互感器二次回路发生故障就可能对继电保护造成较大影响，破坏系统运行的稳定性。

分析电压互感器二次回路的接线方式，及其常发生的各种故障对继电保护的影响，针对故障提出了预防和应对措施。

关键词：继电保护；电压互感器；二次回路；故障1、电压互感器二次回路常见故障1.1电压互感器二次回路断线电压互感器二次回路断线可以分为两种，即对称与不对称断线。

产生的原因主要有人员误碰、电缆自身质量不符合要求、二次回路绝缘状况不佳、二次空开跳闸等。

电压互感器二次回路接的负载很多，例如线路保护、变压器保护，母差保护等，各种电压线圈、测量仪表均是该母线上的二次负载。

以线路间隔的距离保护为例，由于距离保护是通过电压与电流的关系作为依据，当发生二次回路断线时，断开相电压为零，若负荷电流达到一定程度，极易导致保护的误动作。

在SCS-500J备自投装置中，按母联备自投方式投入运行时，两段母线电压正常，母联断路器在分闸位置，若此时主供线路的母线电压出现三相断线，且主供线路的负荷太低而不能达到有流闭锁的定值，备自投就可能误动作，断开原本正常运行的主供开关。

而10kV电容器组保护中，为了防止空载变压器与电容器同时合闸时工频过电压和振荡过电压对系统及电容器组的危害，运行中电容器需投入低电压保护，一旦电压回路三相断线，保护将误动作跳开电容器组。

1.2电压互感器二次回路多点接地电压互感器二次回路必须有一点接地。

如果二次回路没有接地点，接在互感器一次侧的高压电压，将通过互感器一、二次线圈间的分布电容和二次回路电容形成分压，将高压电压引入二次回路，其值由二次回路对地电容的大小决定。

同时，为防止当电压互感器一、二次绝缘击穿时，高电压穿入二次侧对人身和设备造成伤害，电压互感器二次侧必须有一点接地，然而在实际运行中由于设计、施工、改造及二次电缆老化等原因，均可能造成电压互感器二次回路出现多点接地。

由于一个变电站的接地网之间并非完全的等电位，因此当电压互感器二次侧有多点接地，同时系统发生接地故障或遭受雷击，变电站接地网将流入故障电流，使两接地点之间将产生很大的电位差，两接地点之间出现的电位差将造成中性点电压相位偏移，其二次回路中性线上产生偏移电压，三相电压的幅值和相位均发生了变化，使测量数据不准确。

变电站电压互感器二次回路接地问题探讨【摘要】互感器二次回路如果有了接地点,则二次回路对地电容将为零,从而达到了保证安全的目的，文章对变电站电压互感器二次回路接地问题进行探讨。

【关键词】电压互感器；二次回路1、变电站1.1 概念变电站的功能，其实是改变电压，其目的就是为了能够把发电厂所产生的电量送到更远的地方，而工作内容就是把电压升高，再把周围用户的电压降低。

1.2 组成和分类变电站在输电和配电中扮演重要角色，它是把设备组装起来，然后完成切断、接通、改变、调整电压的工作。

变电站主要是由：馈电线（进线、出线）和母线、隔离开关（接地开关）、断路器、电力变压器（主变）、站用变、电压互感器TV（PT)、电流互感器TA(CT)、避雷针所组成。

2、电压互感器2.1 概念电压互感器就是将电压由高变低的互感器。

2.2 组成电压互感器内部是由一个铁心构成的变压器。

它是由一、二次线圈、铁心绝缘组成的。

2.3 电压互感器的作用（1）可以使交流电压表的量程扩大：利用分压电阻的方法，在高电压的情况下，其实很难达到扩大仪表量程，那么如果将高电压变为低电压，再用仪表测量量程，就可以达到目的，同时还降低了功耗，一举两得。

（2）在工作进行中工作人员和设备的安全保障：由于电压互感器的工作原理是将高电压变为低电压，而且仪表和被测的电路是没有联系的，所以，这样是可以保障工作人员以及设备的安全。

(3)从侧面规定了仪表生产标准，同时可以降低成本：我们都知道电压互感器二次测的统一规定是100V，所以这可以从侧面规定交流电压表练成为10 V制造。

3、变电站综合自动化系统的概念3.1 概念变电站的综合自动化系统，目前已经逐渐地受到国内用户的接受，并且在一些大型变电站的监控项目中获得成功，它简单、扩展性强、兼容性好的特点正是它受欢迎的原因。

3.2 系统设计变电站的综合自动化系统主要是由计算机监控系统来完成的，同时各个部分有手动紧急操作系统，比如跳闸和合闸等。

高压电流互感器二次回路错接线引起的问题及隐患摘要：随着我国经济的不断发展，科学技术也在不断进步，电力企业为了能够充分满足人们的用电需求，不断创新供电技术，更新电力设备。

然而，纵观我国电力企业供电现状来看，仍然存在电量不平衡等情况，通过查找，发现引发这种情况的常见原因就是高压电流互感器二次回路错接线因素。

因此，本文通过对这一因素引发的问题进行分析，并阐述其带来的安全隐患。

希望能够为相关人士提供参考和借鉴，从而为电力企业稳定发展奠定良好的基础。

关键词：电流互感器；二次回路；错接线；问题；隐患引言今年来，随着我国电力企业的发展规模逐渐扩大，电力设备的更新换代也越来越快，在为社会群众提高生活质量的同时，也有一些新的问题日益凸显。

常见的有高压电流互感器二次回路接线没有满足具体要求。

高压电流互感器和电压互感器主要发挥变电站继电保护作用，如果出现接线错误情况，会导致开关跳闸等事故，从而直接影响电力系统的供电安全，为广大用户带来极大的不便。

与此同时，电压互感器二次回路接线在实际工作中极其容易被忽视，并且检查具有一定的复杂性[1]。

如果一旦存在的事故隐患爆发，不仅会为技术人员的处理带来巨大难度，还会使供电企业面临巨大的经济损失。

因此，本文针对高压电流互感器二次回路错接线引起的问题进行分析，并对其隐患进行阐述具有一定的现实意义。

一、常见高压电流互感器二次回路接线方式在变电站这种，常见的常见高压电流互感器二次回路接线方式有以下几种：两相星形接线方式、三相星形接线方式、单相接线方式、电流接线方式以及三角形接线方式，技术人员在高压电流互感器二次回路接线过程中，需要结合实际情况选择科学的接线方式，如单线接线方式，由于只有一个电流互感器，因此技术人员在操作过程中具有便捷性，通过单相接线不仅能够测量小电流接地系统零序电流，还能够测量三相对称电流中的电流，同时保护过符合。

二三相星形接线方式，是有三只互感器按照星形进行连接，也就是说，技术人员在接线过程中需要将三只互感器公用一个零线，而零线在电力系统运行过程中没有电流通过，但是不代表零线没有作用，如果在系统出现不对称故障时，通过零线起到保护作用。
