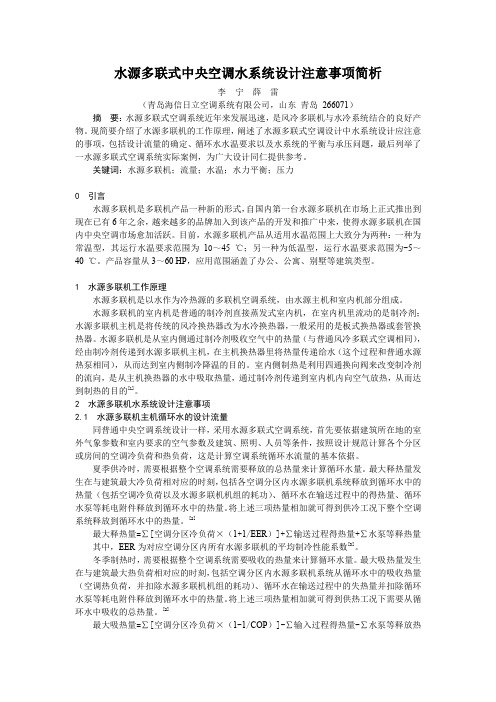

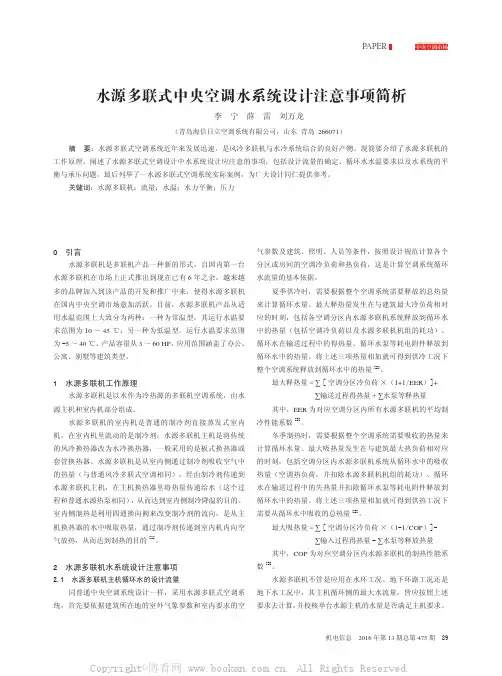

水源多联式中央空调水系统设计注意事项简析李宁薛雷（青岛海信日立空调系统有限公司，山东青岛266071）摘要：水源多联式空调系统近年来发展迅速，是风冷多联机与水冷系统结合的良好产物。

现简要介绍了水源多联机的工作原理，阐述了水源多联式空调设计中水系统设计应注意的事项，包括设计流量的确定、循环水水温要求以及水系统的平衡与承压问题，最后列举了一水源多联式空调系统实际案例，为广大设计同仁提供参考。

关键词：水源多联机；流量；水温；水力平衡；压力0 引言水源多联机是多联机产品一种新的形式，自国内第一台水源多联机在市场上正式推出到现在已有6年之余，越来越多的品牌加入到该产品的开发和推广中来，使得水源多联机在国内中央空调市场愈加活跃。

目前，水源多联机产品从适用水温范围上大致分为两种：一种为常温型，其运行水温要求范围为10～45 ℃；另一种为低温型，运行水温要求范围为-5～40 ℃。

产品容量从3～60 HP，应用范围涵盖了办公、公寓、别墅等建筑类型。

1 水源多联机工作原理水源多联机是以水作为冷热源的多联机空调系统，由水源主机和室内机部分组成。

水源多联机的室内机是普通的制冷剂直接蒸发式室内机，在室内机里流动的是制冷剂；水源多联机主机是将传统的风冷换热器改为水冷换热器，一般采用的是板式换热器或套管换热器。

水源多联机是从室内侧通过制冷剂吸收空气中的热量（与普通风冷多联式空调相同），经由制冷剂传递到水源多联机主机，在主机换热器里将热量传递给水（这个过程和普通水源热泵相同），从而达到室内侧制冷降温的目的。

室内侧制热是利用四通换向阀来改变制冷剂的流向，是从主机换热器的水中吸取热量，通过制冷剂传递到室内机内向空气放热，从而达到制热的目的[1]。

2 水源多联机水系统设计注意事项2.1 水源多联机主机循环水的设计流量同普通中央空调系统设计一样，采用水源多联式空调系统，首先要依据建筑所在地的室外气象参数和室内要求的空气参数及建筑、照明、人员等条件，按照设计规范计算各个分区或房间的空调冷负荷和热负荷，这是计算空调系统循环水流量的基本依据。

VWV水多联空调系统13级制冷及低温工程--陈秋燕多联空调系统，又称为变制冷剂流量直接蒸发式空调系统，简称为多联机。

近几年来，多联机作为一种新型的空调系统，由于其系统简单、设计灵活、舒适节能、安装简便且可靠性高等特点，在我国得到了广泛的应用，已成为国内空调领域中一种极其重要的空调系统。

目前，市场上的多联机大多数为风冷形式，即当系统运行时室外机直接向大气中吸收或释放热量，由于其风冷的特点，通常能效比相对较低，并且在一些北方寒冷地区或某些炎热地区由于受到气候条件的影响，其应用也受到了一定的限制。

水冷多联机为多联机另一种新形式，实际上可以把它看成是风冷多联机与水源热泵或水环热泵相结合的一种空调系统，它不仅继承了风冷多联机的所有优点，还能弥补风冷多联机的众多缺陷，是一种非常有前景的新型多联空调系统。

因此，介绍水冷多联空调系统的设计及应用，不但能为水冷多联机设计人员提供一些设计参考，而且对推广该类空调系统的应用具有极其重要的意义。

介绍水多联空调系统对我们北方地区意义重大。

对于水多联空调系统的原理有：水冷多联机和风冷多联机的制冷(热)循环原理完全相同，而最主要的区别就是室外机的换热介质的不同。

水冷多联空调系统运行时，与室外机进行换热的介质是水，而不同于传统的风冷多联机其室外机的换热介质为空气。

室外换热器的结构形式也有所不同，风冷多联机为强迫对流风冷换热器，而水冷多联机为套管式水冷换热器，由于水冷换热器的换热系数远大于风冷换热器，交换相同的热量，水冷换热器换热面积大大减少。

因此，水冷多联机的室外机体积相对较小，可方便地安装在建筑物任何地方，而不像传统的风冷多联机那样必须安装在非常开阔且通风良好的室外。

与风冷多联机相似，当水冷多联空调系统制冷时，室外的水冷换热器起冷凝器的作用，向水中释放热量;制热时，则起蒸发器的作用，从水中吸收热量。

按照水冷多联机使用冷热源的不同，水冷多联系统又可以分为水环式水冷多联系统和水源(地源)式水冷多联系统。

水源多联机与传统大型空调机组比较
概述
本文旨在比较水源多联机与传统大型空调机组的特点和优势。

水源多联机是一种新型的空调系统，采用水源热泵技术，能够提供高效的制冷和供暖功能。

水源多联机的特点
- 模块化设计：水源多联机采用模块化设计，可根据需要进行灵活组合和扩展，适应不同类型和规模的建筑物。

- 高效节能：水源多联机采用热回收技术，能够回收废热并利用于供暖，提高能源利用效率，节能环保。

- 安静舒适：水源多联机运行噪音低，不会产生明显的震动，提供舒适的室内环境。

- 多功能操作：水源多联机系统可根据需要进行制冷和供暖，满足不同季节的需求。

传统大型空调机组的特点
- 大型制冷能力：传统大型空调机组适用于大型建筑物，具有强大的制冷能力，能够满足大规模的冷却需求。

- 维护成本较高：传统大型空调机组的维护成本相对较高，需
要定期检修和保养，维护工作较为复杂。

- 空间占用较大：传统大型空调机组通常需要较大的机房空间
进行安装，对建筑物的空间布局要求较高。

比较与结论
通过比较可以得出以下结论：
- 水源多联机适用于小型至中型建筑物，具有灵活的模块化设
计和高效节能的特点，适合追求舒适、节能和环保的场所。

- 传统大型空调机组适用于大型建筑物，具有强大的制冷能力，适合大规模的冷却需求。

根据实际需求和场所特点，可以选择合适的空调系统以满足室
内环境的要求。

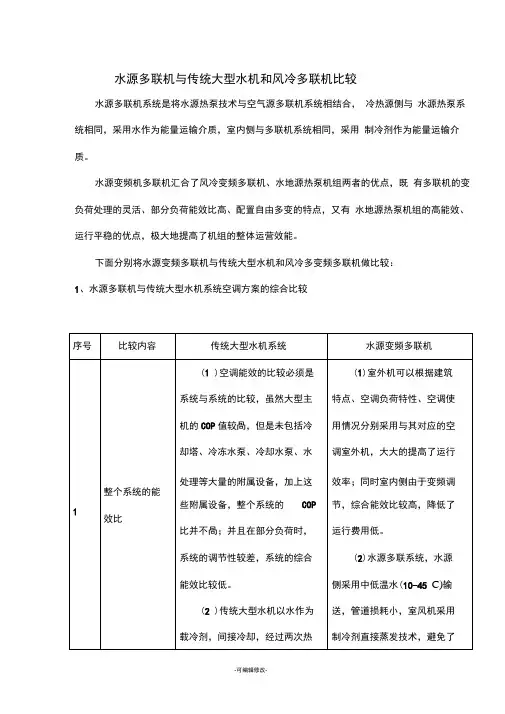

水源多联机与传统大型水机和风冷多联机比较
水源多联机系统是将水源热泵技术与空气源多联机系统相结合，冷热源侧与水源热泵系统相同，采用水作为能量运输介质，室内侧与多联机系统相同，采用制冷剂作为能量运输介质。

水源变频机多联机汇合了风冷变频多联机、水地源热泵机组两者的优点，既有多联机的变负荷处理的灵活、部分负荷能效比高、配置自由多变的特点，又有水地源热泵机组的高能效、运行平稳的优点，极大地提高了机组的整体运营效能。

下面分别将水源变频多联机与传统大型水机和风冷多变频多联机做比较：
1、水源多联机与传统大型水机系统空调方案的综合比较
2、水源多联机与风冷多联机空调方案综合比较
三种方案简要对比表
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

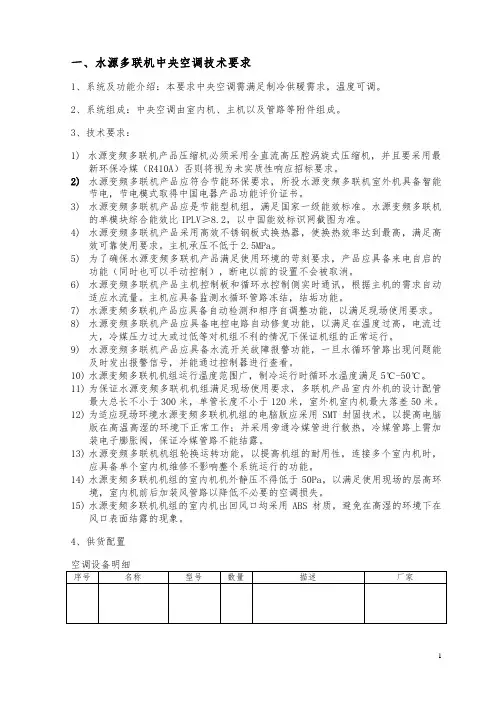

一、水源多联机中央空调技术要求1、系统及功能介绍：本要求中央空调需满足制冷供暖需求，温度可调。

2、系统组成：中央空调由室内机、主机以及管路等附件组成。

3、技术要求：1)水源变频多联机产品压缩机必须采用全直流高压腔涡旋式压缩机，并且要采用最新环保冷媒（R410A）否则将视为未实质性响应招标要求。

2)水源变频多联机产品应符合节能环保要求，所投水源变频多联机室外机具备智能节电，节电模式取得中国电器产品功能评价证书。

3)水源变频多联机产品应是节能型机组，满足国家一级能效标准。

水源变频多联机的单模块综合能效比IPLV≥8.2，以中国能效标识网截图为准。

4)水源变频多联机产品采用高效不锈钢板式换热器，使换热效率达到最高，满足高效可靠使用要求。

主机承压不低于2.5MPa。

5)为了确保水源变频多联机产品满足使用环境的苛刻要求，产品应具备来电自启的功能（同时也可以手动控制），断电以前的设置不会被取消。

6)水源变频多联机产品主机控制板和循环水控制侧实时通讯，根据主机的需求自动适应水流量。

主机应具备监测水循环管路冻结，结垢功能。

7)水源变频多联机产品应具备自动检测和相序自调整功能，以满足现场使用要求。

8)水源变频多联机产品应具备电控电路自动修复功能，以满足在温度过高，电流过大，冷媒压力过大或过低等对机组不利的情况下保证机组的正常运行。

9)水源变频多联机产品应具备水流开关故障报警功能，一旦水循环管路出现问题能及时发出报警信号，并能通过控制器进行查看。

10)水源变频多联机机组运行温度范围广，制冷运行时循环水温度满足5℃-50℃。

11)为保证水源变频多联机机组满足现场使用要求，多联机产品室内外机的设计配管最大总长不小于300米，单管长度不小于120米，室外机室内机最大落差50米。

12)为适应现场环境水源变频多联机机组的电脑版应采用SMT封固技术，以提高电脑版在高温高湿的环境下正常工作；并采用旁通冷媒管进行散热，冷媒管路上需加装电子膨胀阀，保证冷媒管路不能结露。

多联机和水机的原理摘要：1.多联机和水机的原理概述2.多联机和水机的工作原理及差异3.多联机和水机的优劣势比较4.多联机和水机的应用场景5.结论正文：一、多联机和水机的原理概述多联机和水机是两种不同类型的中央空调系统，它们在制冷和制热的原理上有所不同。

多联机是一种以冷媒（雪种）为传输介质的空调系统，而水机则是以水为传输介质的空调系统。

在这两种系统中，冷媒或水的作用是在压缩机的作用下，通过管道输送到各个室内机进行热交换，从而实现制冷或制热的目的。

二、多联机和水机的工作原理及差异1.多联机的工作原理多联机采用一种称为“多联技术”的方法，将一个室外机与多个室内机相连。

室外机通过压缩机将制冷剂压缩，然后将其输送到室内机。

在室内机中，制冷剂通过热交换器与室内空气进行热交换，从而实现制冷。

在制热模式下，多联机通过反转压缩循环来实现制热。

2.水机的工作原理水机通过主机将水制冷，然后将冷水输送到各个室内机。

在室内机中，水与室内空气进行热交换，从而实现制冷。

在制热模式下，水机通过锅炉将水加热，然后将热水输送到室内机，实现制热。

3.多联机和水机的差异多联机和水机在舒适性、节能性、安装要求、投资成本等方面存在差异。

多联机的出风温度低、换热速度快，但空气中的水分流失严重，人体感觉较干燥。

水机的出风温度适中，湿度维持在人体最舒适的状态，人体感觉较舒适。

在节能方面，水机的能效比多联机高，但在部分负荷时，多联机的节能效果更为明显。

安装要求方面，多联机较为简单，适用于小型建筑，而水机适用于大型建筑。

投资成本方面，多联机较高，水机较低。

三、多联机和水机的优劣势比较1.多联机的优劣势优势：安装简单，适用于小型建筑，节能性好，部分负荷时能效高。

劣势：出风温度低，空气干燥，舒适性较差，造价较高。

2.水机的优劣势优势：出风温度适中，湿度适中，舒适性好，能效高，适用于大型建筑。

劣势：安装要求高，投资成本较低，节能性较差。

四、多联机和水机的应用场景多联机适用于小型建筑、公建、办公室等场所，而水机适用于大型建筑、写字楼、酒店、高档住宅等场所。

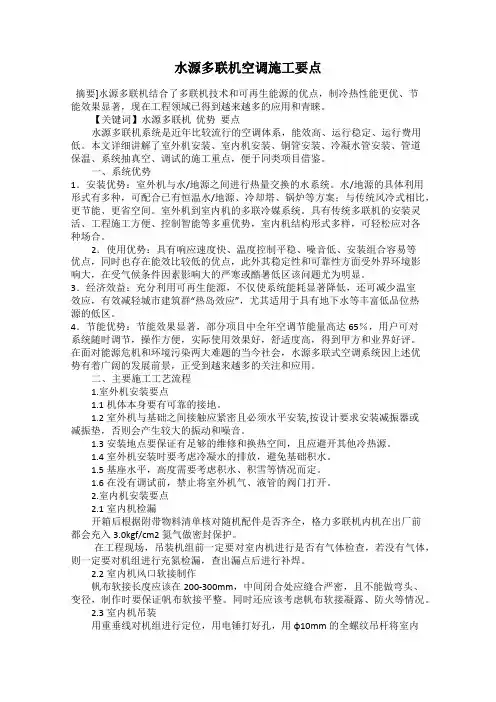

空调系统安装施工方案(多联机和水机)1. 空调系统施工前的准备工作在进行多联机和水机空调系统的安装施工之前，首先需要对施工场地进行仔细的勘测和评估。

施工前需要明确施工的具体要求和所需空调设备的种类和规格，以确保施工过程中能够顺利进行。

2. 安装多联机空调系统的步骤2.1 室内机的安装•确定室内机的安装位置：根据使用需求和室内空间结构确定室内机的最佳安装位置。

•固定支架安装：安装支架，并使用膨胀螺丝将支架固定在墙壁上。

•连接铜管：通过铜管连接室内机和室外机，确保连接处密封牢固。

•电源连接：将室内机的电源线接入电源插座，并保证电源线接线正确牢固。

2.2 室外机的安装•选择合适位置：选择安装室外机的位置，通常选择在室外空旷通风的地方，确保散热效果良好。

•固定支架安装：安装支架，并用膨胀螺丝将支架牢固固定在地面上。

•室外机与室内机连接：将室外机与室内机通过铜管连接，确保管路畅通无阻。

•电源连接：将室外机的电源线接入电源插座，确保电源线接线正确牢固。

3. 安装水机空调系统的步骤3.1 冷水机组的安装•选择安装位置：在通风良好、水源充足的地方选定水机组的安装位置。

•水冷凝器安装：将水冷凝器安装在指定位置上，确保水管连接处不漏水并固定牢固。

•管道连接：将冷水机组与冷凝器通过水管连接，确保连接密封良好。

•电源连接：接入电源线并保证连接牢固可靠。

3.2 风冷蒸发器的安装•选择安装位置：在通风良好的地方选定风冷蒸发器的安装位置。

•挂架安装：安装挂架，将风冷蒸发器挂在墙壁上并固定好。

•风管连接：通过风管将风冷蒸发器与冷水机组连接，确保风管畅通无阻。

•电源连接：接入电源线并保证连接牢固可靠。

4. 施工后的测试与调试安装完成后，需进行系统调试和性能测试，确保系统正常运行。

对空调系统进行氟利昂充注、真空抽气等操作，排除系统内气体、水分等影响制冷效果的杂质，最终实现系统的正常运行。

5. 施工结束及注意事项施工结束后，需对安装的空调系统进行全面检查，确保所有连接牢固、密封良好。

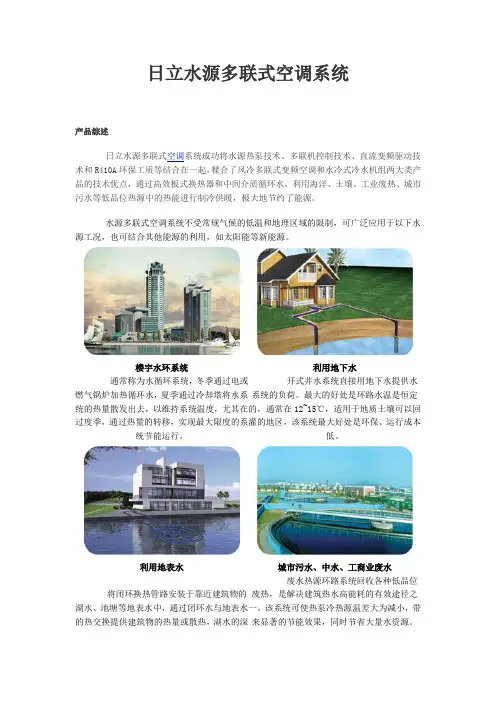

日立水源多联式空调系统产品综述日立水源多联式空调系统成功将水源热泵技术、多联机控制技术、直流变频驱动技术和R410A环保工质等结合在一起，糅合了风冷多联式变频空调和水冷式冷水机组两大类产品的技术优点，通过高效板式换热器和中间介质循环水，利用海洋、土壤、工业废热、城市污水等低品位热源中的热能进行制冷供暖，极大地节约了能源。
