【建筑工程管理】图解桩基承台施工步骤

  • 格式：doc
  • 大小：27.00 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

打桩及桩基础施工流程及图片

打桩及桩基础施工流程及图片

一、离心管桩接桩施工工艺
1、桩定位、及送桩
2、接桩对位，工人用撬杆调整
3、焊接
4、刷防锈漆
套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。

它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三种。

利用锤击沉桩设备沉管、拔管时，称为锤击沉管灌注桩；利用激振器振动沉管、拔管时,称为振动沉管灌注桩。

图4．2．3为沉管灌注桩施工过程示意图。

（1）锤击沉管灌注桩.锤击沉管灌注桩是利用锤击打桩机，将带有活瓣式桩靴或设置钢筋混凝土预制桩尖的钢套管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩.
施工开始时，将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上，校正桩管的垂直度后，即可用锤打击桩管。

当桩管打至要求的贯入度或标高后，检查管内无泥浆或水进入，即可灌注混凝土。

待混凝土灌满桩管后，开始拔管，拔管时要使速度均匀,同时使管内混凝土保持略高于地面,这样一直到桩管全部拔出地面为止。

上面所述工艺过程，属于单打灌注桩的施工。

为了提高桩的质量和承载力，还可以采用复打扩大灌注桩。

其施工方法是在第一次打完并将混凝土灌注到桩顶设计标高、拔出桩管后,清除管外壁上的污泥和桩孔周围地面上的浮土，在原桩位上第二次安放桩靴做第二次沉管,使未凝固的混凝土向四周挤压扩大桩径，然后再第二次灌注混凝土。

桩管在第二次打入时，应与第一次的轴线重合，并必须在第一次灌注的混凝土初凝之前完成扩大灌注第二次混凝土工作.。

图解桩基础施工PPT(55页)

图解桩基础施工PPT(55页)
4
二、灌注桩施工
灌注桩施工流程
二、灌注桩施工
采用正循环清孔
定桩位 埋设护筒 钻机定位 钻孔 第一次清孔 测孔深、沉淤 下钢筋笼 下导管 下钢筋笼 下钢筋笼 下导管 第二次清孔 测沉淤 安放隔水球 浇灌混凝土 浇灌混凝土 钻机移位 泥浆循环 泥浆处理 泥浆外运
采用反循环清孔
端承桩≤50mm; 摩擦端承桩或端承摩擦桩 ≤100mm; 摩擦桩≤300mm(规范6.3.9）
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
1 施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；采用 泥浆护壁成孔时，应标明泥浆制备设施及其循环系统；
2
确定成孔机械、配套设备以及合理施工工艺的有关资料，泥浆护壁灌注桩必须 有泥浆处理措施；
3
施工作业计划和劳动力组织计划；机械设备、备件、工具、材料供应计划；
4 保证工程质量、安全生产和季节性施工的技术措施；
4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。

桩基础工程施工步骤图文讲解-4

桩基础工程施工步骤图文讲解-4

预制桩
3、桩基础的施工方法
1、冲孔灌注桩
冲钻成孔
▪ 冲击钻机通过机架、卷扬机把带
刃的重钻头(冲击锤)提高到一定 高度，靠自由下落的冲击力切削 破碎岩层或冲击土层成孔。
▪ 冲击钻头形式有十字形、工字形、
人字形等，一般常用十字形冲击 钻头。
3、桩基础的施工方法
1、冲孔灌注桩
现
现 场 冲 孔 机
场 冲 击 锤 的 焊
3、桩基础的施工方法
3、液压挖斗灌注桩
液 压 挖 斗 机
3、桩基础的施工方法
4、预制桩的施工 1）预制桩的吊装
3、桩基础的施工方法
4、预制桩的施工 2）预制桩的施工
3、桩基础的施工方法
4、预制桩的施工 3）现场施工图
4、护筒施工
埋设护筒
钻孔前，在现场放线定位，按桩 位挖去桩孔表层土，并埋设护筒。护 筒高2m左右，上部设1～2个溢浆孔， 是用厚4～8mm钢板制成的圆筒，其内 径应大于钻头直径200mm。护筒的作用 是固定桩孔位置，保护孔口，防止地 面水流入，增加孔内水压力，防止塌 孔，成孔时引导钻头的方向。
桩基础
目录
1、桩基础的定义 2、桩基础的分类 3、桩基础的施工方法 4、护筒施工 5、泥浆及正反循环施工 6、钢筋笼吊装及浇筑混凝土施工 7、开塞、下笼及桩身砼质量问题 8、施工工效分析 9、桩基础的检测方法及合格标准
1、桩基础的定义
桩基础是深基础应用最多的一种基础形式，它 由若干个沉入土中的桩和连接桩顶的承台或承 台梁组成。
接
3、桩基础的施工方法
1、冲孔灌注桩
现 场 冲 孔 机
3、桩基础的施工方法
2、旋挖成孔灌注桩
旋挖成孔 ▪ 旋挖成孔是一种旋转式钻孔

2019年最新-桩基承台施工-PPT文档资料-精选文档

2019年最新-桩基承台施工-PPT文档资料-精选文档

图 9-6 承台配筋示意
a）矩形承台配筋 b）三桩承台配筋 c）剖面
2.2承台之间的连接
承台之间的连接宜符合下列要求： 单桩承台，宜在两个互相垂直的方向上设置联系梁； 两桩承台，宜在其短向设置联系梁； 有抗震要求的柱下独立承台，宜在两个主轴方向设置联系梁； 联系梁顶面宜与承台位于同一标高。联系梁的宽度不应小于250mm，
3.1承台基坑开挖及排水
这里插入我团队北大中华路口高 层住宅承台基坑开挖视屏
基坑应尽量在少雨季施工。基 坑开挖一般分为无水基坑开挖 和有水基坑开挖。对无水基坑 开挖可采用人工配合机械施工 方法。无水型基坑施工中要求 做到以下几点:
a) 基坑开挖前应对边坡稳定（无支护基坑），支护形式（有支护基坑）、降水措施、挖土方案、 运土路线、堆土位置等编制施工方案，经审查批准后方能开工，打桩全部结束并停顿一段时 间后方可开挖。
步骤三：桩基承台的施工过程
待桩基检测合格后即可进行承台施工。根据墙、柱中 心线和房屋的纵横轴线,定出基础边线的定位点,再放线画出 基坑的开挖范围。独立桩基承台，施工顺序宜先深后浅。 承台埋置较深时，应对临近建筑物、市政设施，采取必要 的保护措施，在施工期间应进行监测。承台施工的主要工 序有:基坑开挖、基底处理、钢筋绑扎、模板定位与加固、 预埋筋定位与加固、混凝土养护、防冻胀层、基坑回填。
图9-2单阶矩形截面独立承台示意图
该承台也是一个单阶截面独立承台，但是和 上图不同的是：该承台除了布置有底部钢筋 外，侧面也布置有钢筋，即钢筋③④⑤。该 承台上设有两根柱子，两根柱子的截面尺寸 相同，在承台的影响区域范围内桩呈对称的 分布，A方向桩的中心距为a2，B方向桩的中 心距为b2。在图9-1、9-2中桩的直径、垫层 和承台所采用的混凝土强度等级均没有标出 来，这个可以查阅相关的资料和根据具体情 况进行确定。

图解桩基础施工PPT(55页)

图解桩基础施工PPT(55页)

4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
预应力
直径
壁厚
桩长
管桩按桩混凝土强度等级及壁厚分为： 预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)。 管桩按外径主要分为300MM、400MM、500MM、550MM、600MM、800MM、1000MM等规格。
PHC桩混凝土强度等级不低于C80，PC桩和PTC桩混凝土强度等级不高于C80但不低于C60。
③ 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深

桩基承台施工

桩基承台施工
桩基承台施工
Suitable for teaching courseware and reports
9-1

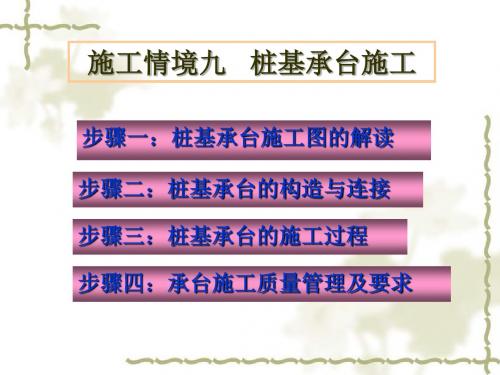

步骤一：桩基承台施工图的解读
图 单 阶 矩 形 截 面 独 立 承 台 示 意 图
该承台为单阶截面独立承台由图知该承台的截 面竖向尺寸为H底部设置一垫层钢筋的保护层 厚度为100mm底板配有主筋①和分布钢筋②桩 的根数为2上部柱子的纵筋和底部分布筋的间距 不小于150mm且不小于8dd为钢筋的直径承台 底部分布筋的间距不小于La底部为矩形截面尺 寸为A*B桩的边距为a1、b1柱的截面尺寸为 hc*bc桩柱中心距为a2
图9-2单阶矩形截面独立承台示意图
该承台也是一个单阶截面独立承台但是和上 图不同的是：该承台除了布置有底部钢筋外 侧面也布置有钢筋即钢筋③④⑤该承台上设 有两根柱子两根柱子的截面尺寸相同在承台 的影响区域范围内桩呈对称的分布A方向桩 的中心距为a2B方向桩的中心距为b2在图9-1、 9-2中桩的直径、垫层和承台所采用的混凝土 强度等级均没有标出来这个可以查阅相关的 资料和根据具体情况进行确定
3.1承台基坑开挖及排水
这里插入我团队北大中华路口高 层住宅承台基坑开挖视屏
❖基坑应尽量在少雨季施工基坑 开挖一般分为无水基坑开挖和 有水基坑开挖对无水基坑开挖 可采用人工配合机械施工方法 无水型基坑施工中要求做到以 下几点:
a) 基坑开挖前应对边坡稳定无支护基坑支护形式有支护基坑、降水措施、挖土方案、运土路线、 堆土位置等编制施工方案经审查批准后方能开工打桩全部结束并停顿一段时间后方可开挖
3.9 承台施工常见质量通病及防治措施
严格控制桩位偏差和确保桩顶与承台良好连接是桩基 施工质量的关键建筑地基基础设计规范GB5007-2002第 8.5.2条规定柱顶嵌入承台长度不宜小于50mm建筑地基 基础工程施工质量验收规范GB50202-2002第5.1.3条把 预制桩桩位的允许偏差列为强制性条文同时又列入主控 项目对桩基质量验收具有否决权

承台施工方法及工艺

承台施工方法及工艺
1.1一般旱地承台施工技术
一般旱地承台基坑采用人工配合挖掘机放坡开挖，人工清底、凿除桩头。

受条件限制时先支护再开挖，山坡上桥基础严格按照先下后上的顺序施工，下坡方向的桥墩基础施工完成后，才能开始上坡方向桥墩基础的施工。

承台施工工艺流程图
陆地承台施工示意图如下：
承台放坡施工示意图
承台钢筋在标准钢筋加工厂加工，平板车运到现场，基底检查合格后，精确放样定位，现场绑扎。

承台模板采用厂制大块钢模，面板厚不小于6mm，外壁加竖、横向加劲肋，外加环向槽钢加劲肋，分4～6块在现场拼装，螺栓联结。

承台模板支撑方式为外加固，支撑点放置在基坑和支护模板内侧。

承台混凝土按大体积混凝土施工工艺进行，其拌和、运输、浇筑、养护等均按高性能混凝土的标准要求进行。

1.2钢板桩围堰承台施工技术
钢板桩围堰承台施工技术见：6.1.3.5钢板桩围堰施工。

打桩及桩基础施工流程及图片

锤击沉管灌注桩是利用锤击打桩机将带有活瓣式置钢筋混凝土预制桩尖的钢套管锤击沉入土中然后边浇筑混凝土边用卷扬机拔桩管成施工开始时将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上校正垂直度后即可用锤打击桩管
一、离心管桩接桩施工工艺
1、桩定位、及送桩
2、接桩对位，工人用撬杆调整
3、焊接
4、刷防锈漆
套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三种。利用锤击沉桩设备沉管、拔管时，称为锤击沉管灌注桩；利用激振器振动沉管、拔管时，称为振动沉管灌注桩。图4．2．3为沉管灌注桩施工过程示意图。
（1）锤击沉管灌注桩。锤击沉管灌注桩是利用锤击打桩机，将带有活瓣式桩靴或设置钢筋混凝土预制桩尖的钢套管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩。
上面所述工艺过程，属于单打灌注桩的施工。为了提高桩的质量和承载力，还可以采用复打扩大灌注桩。其施工方法是在第一次打完并将混凝土灌注到桩顶设计标高、拔出桩管后，清除管外壁上的污泥和桩孔周围地面上的浮土，在原桩位上第二次安放桩靴做第二次沉管，使未凝固的混凝土向四周挤压扩大桩径，然后再第二次灌注混凝土。桩管在第二次打入时，应与第一次的轴线重合，并必须在第一次灌注的混凝土初凝之前完成扩大灌注第二次混凝土工作。
施工开始时，将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上，校正桩管的垂直度后，即可用锤打击桩管。当桩管打至要求的贯入度或标高后，检查管内无泥浆或水进入，即可灌注混凝土。待混凝土灌满桩管后，开始拔管，拔管时要使速度均匀，同时使管内混凝土保持略高于地面，这样一直到桩管全部拔出地面为止。源：中华考试网
THANKБайду номын сангаас !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等

史上最详细的管桩施工流程，图文并茂！

史上最详细的管桩施工流程，图文并茂！一、桩基的基础知识1、桩基础桩基础是深基础中应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。

2、桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

3、桩的分类（1）按受力情况分类端承桩:是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考 .摩擦桩:完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考（2）按施工方法分类预制桩：根据沉入土中的方法，可分打入桩、水冲沉桩、振动沉桩和静力压桩等。

灌注桩：是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。

灌注桩按成孔方法不同，有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等。

二、预应力管桩预应力混凝土管桩生产流程滚管式打桩机导杆式打桩机步履式打桩机三点支撑履带式打桩机柴油锤液压锤特大型液压锤（带消音罩）1、管桩的适用范围（1）预应力高强混凝土管桩（代号PHC）、预应力混凝土管桩（代号PC）适用于工业与民用建筑的基础。

铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。

（2）预应力混凝土薄壁管桩（代号PTC）适用于工业与民用建筑的基础。

（3）PHC桩、PC桩适用于抗震设防烈度不大于7度的地区；若使用于抗震设防烈度较高的地区，则需另行验算。

（4）PTC桩适用于抗震设防烈度小于7度的地区, 抗震设防烈度为7度的地区需另行验算；PTC桩不得用于抗震设防烈度大于7度的地区。

（5）当基础工程的环境、地质条件对管桩有侵蚀性时，应采取有效的技术措施。

（6）管桩主要考虑承受竖向荷载。

2、管桩基础的主要施工方法（1）锤击法：柴油锤、液压锤；（2）静压法：抱压式液压压桩机；顶压式液压压桩机抱压顶压联合式液压压桩机抱压振动液压压桩机（3）引孔打（压）法；（4）钻孔植桩法；（5）中掘法（直径≥600）。

桩基承台施工步骤图文说明

桩基承台施工步骤图文说明1、承台开挖
2、承台基坑
3、坑底整平
4、固定模板
5、垫层石子、C15混凝土
6、面层抹平
7、养护
附设计图纸：
1、三桩承台平面尺寸
2、三桩承台剖立面尺寸
8.桩心放钢筋笼
9.规范要求桩心钢筋笼1米至1米5，低端用钢托板，用C30混凝土，用振捣棒密实。

桩心钢筋笼：
10桩顶钢筋焊接、柱子定位
11承台支模板
12.两桩承台钢筋笼
13绑扎柱子钢筋
14支承台模板
15三桩承台放底部钢筋、支模板
16沉降缝处双柱承台支模绑扎钢筋
二、附设计图纸：
1、三桩承台平面尺寸
2.承台打混凝土
3.拆模
4.柱头支模板
5.柱头拆模
6.基础墙体
7.基础回填土
8.基础部分回填建筑垃圾
9.基础回填----碎石垫层
10.机电部分----基础排污排水预埋管
11.1F垫层摊铺细石子
12.1F地面混凝土垫层浇筑
13.养护后的地面混凝土垫层
14.一楼搭建模板支撑
15.梁板柱支模绑扎钢筋。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

【转】图解桩基承台施工步骤1、承台开挖
2、承台基坑
3、坑底整平
4、固定模板
5、垫层石子、C15混凝土
6、面层抹平
7、养护附设计图纸：
1、三桩承台平面尺寸
2、三桩承台剖立面尺寸
8.桩心放钢筋笼
9.规范要求桩心钢筋笼1米至1米5，低端用钢托板，用C30混凝土，用振捣棒密实。

桩心钢筋笼：
10桩顶钢筋焊接、柱子定位
11承台支模板
12.两桩承台钢筋笼
13绑扎柱子钢筋
14支承台模板
15三桩承台放底部钢筋、支模板
16沉降缝处双柱承台支模绑扎钢筋
二、附设计图纸：
1、三桩承台平面尺寸
2.承台打混凝土
3.拆模
4.柱头支模板
5.柱头拆模
6.基础墙体
7.基础回填土
8.基础部分回填建筑垃圾
9.基础回填----碎石垫层
10.机电部分----基础排污排水预埋管
11.1F垫层摊铺细石子
12.1F地面混凝土垫层浇筑
13.养护后的地面混凝土垫层
14.一楼搭建模板支撑
15.梁板柱支模绑扎钢筋
