最新电子束焊工艺

特种焊接——电子束焊新技术和新工艺目录1.前言2.电子束焊的特点3.电子束焊焊接方法的分类4.电子束焊的主要优缺点5.电子束焊的应用范围6.电子束焊的设备与装备7.电子束焊的焊接工艺8. 电子束焊的工艺参数9.获得深熔焊的工艺方法10.总结1.前言在各种产品制造工业中，焊接与切割（热切割）是一种十分重要的加工工艺。

据工业发达国家统计,每年仅需要进行焊接加工后使用的钢材就占钢总产量的45%左右。

金属焊接是指通过适当的手段，使两个分离的金属物体（同种金属或异种金属）产生原子（分子）间结合而连接成一体的连接方法。

焊接不仅可以解决各种钢材的连接，而且还可以解决铝、铜等有色金属及钛、锆等特种金属材料的连接，因而已广泛应用于机械制造、造船、海洋开发、汽车制造、石油化工、航天技术、原子能、电力、电子技术及建筑等部门。

随着现代工业生产的需要和科学技术的蓬勃发展，焊接技术不断进步。

仅以新型焊接方法而言，到目前为止，已达数十种之多。

特种焊接技术是指除了焊条电弧焊、埋弧焊、气体保护焊等一些常规的焊接方法之外的一些先进的焊接方法，如激光焊、电子束焊、等离子弧焊、扩散焊等。

生产中选择焊接方法时，不但要了解各种焊接方法的特点和选用范围，而且要考虑产品的要求，然后还要根据所焊产品的结构、材料以及生产技术等条件做出初步选择。

电子束焊是利用加速和聚焦的电子束轰击置于真空或非真空中的焊件所产生的热能进行焊接的方法。

电子束撞击工件时，其动能的96%可转化为焊接所需的热能，能量密度高达310～510KW/2cm ，而焦点处的最高温度达5953C 左右。

电子束焊是一种先进的焊接方法，在工业上的应用只有不到60年的历史，首先是用于原子能及宇航工业，继而扩大到航空、汽车、电子、电器、机械、医疗、石油化工、造船、能源等工业部门，创造了巨大的社会经济效益，并日益受到人们的关注。

2.电子束焊的特点电子束焊（electronic beam welding ）是高能量密度的焊接方法，它利用空间定向高速运动的电子束，撞击工件表面并将动能转化为热能，使被焊金属迅速融化和蒸发。

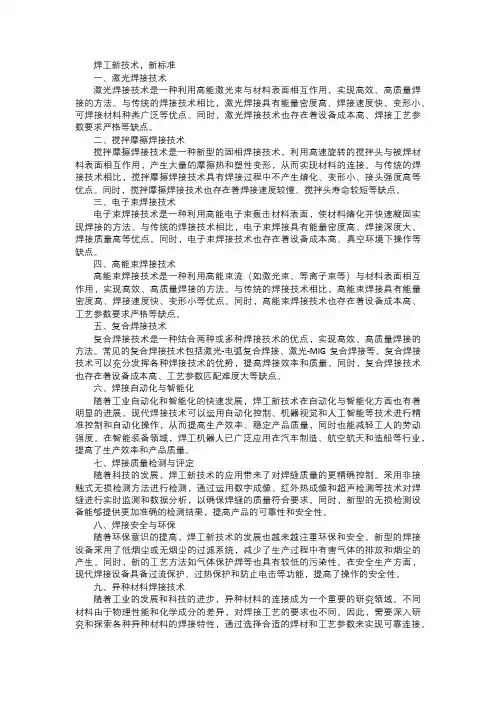

焊工新技术，新标准一、激光焊接技术激光焊接技术是一种利用高能激光束与材料表面相互作用，实现高效、高质量焊接的方法。

与传统的焊接技术相比，激光焊接具有能量密度高、焊接速度快、变形小、可焊接材料种类广泛等优点。

同时，激光焊接技术也存在着设备成本高、焊接工艺参数要求严格等缺点。

二、搅拌摩擦焊接技术搅拌摩擦焊接技术是一种新型的固相焊接技术，利用高速旋转的搅拌头与被焊材料表面相互作用，产生大量的摩擦热和塑性变形，从而实现材料的连接。

与传统的焊接技术相比，搅拌摩擦焊接技术具有焊接过程中不产生熔化、变形小、接头强度高等优点。

同时，搅拌摩擦焊接技术也存在着焊接速度较慢、搅拌头寿命较短等缺点。

三、电子束焊接技术电子束焊接技术是一种利用高能电子束轰击材料表面，使材料熔化并快速凝固实现焊接的方法。

与传统的焊接技术相比，电子束焊接具有能量密度高、焊接深度大、焊接质量高等优点。

同时，电子束焊接技术也存在着设备成本高、真空环境下操作等缺点。

四、高能束焊接技术高能束焊接技术是一种利用高能束流（如激光束、等离子束等）与材料表面相互作用，实现高效、高质量焊接的方法。

与传统的焊接技术相比，高能束焊接具有能量密度高、焊接速度快、变形小等优点。

同时，高能束焊接技术也存在着设备成本高、工艺参数要求严格等缺点。

五、复合焊接技术复合焊接技术是一种结合两种或多种焊接技术的优点，实现高效、高质量焊接的方法。

常见的复合焊接技术包括激光-电弧复合焊接、激光-MIG复合焊接等。

复合焊接技术可以充分发挥各种焊接技术的优势，提高焊接效率和质量。

同时，复合焊接技术也存在着设备成本高、工艺参数匹配难度大等缺点。

六、焊接自动化与智能化随着工业自动化和智能化的快速发展，焊工新技术在自动化与智能化方面也有着明显的进展。

现代焊接技术可以运用自动化控制、机器视觉和人工智能等技术进行精准控制和自动化操作，从而提高生产效率、稳定产品质量，同时也能减轻工人的劳动强度。

在智能装备领域，焊工机器人已广泛应用在汽车制造、航空航天和造船等行业，提高了生产效率和产品质量。

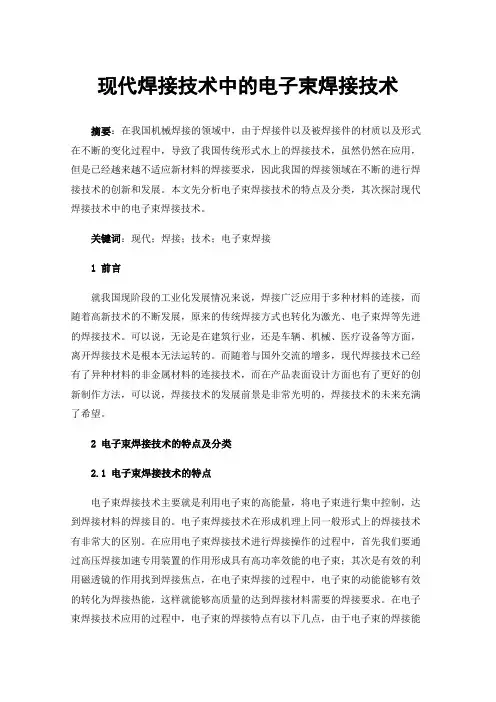

现代焊接技术中的电子束焊接技术摘要：在我国机械焊接的领域中，由于焊接件以及被焊接件的材质以及形式在不断的变化过程中，导致了我国传统形式水上的焊接技术，虽然仍然在应用，但是已经越来越不适应新材料的焊接要求，因此我国的焊接领域在不断的进行焊接技术的创新和发展。

本文先分析电子束焊接技术的特点及分类，其次探討现代焊接技术中的电子束焊接技术。

关键词：现代；焊接；技术；电子束焊接1 前言就我国现阶段的工业化发展情况来说，焊接广泛应用于多种材料的连接，而随着高新技术的不断发展，原来的传统焊接方式也转化为激光、电子束焊等先进的焊接技术。

可以说，无论是在建筑行业，还是车辆、机械、医疗设备等方面，离开焊接技术是根本无法运转的。

而随着与国外交流的增多，现代焊接技术已经有了异种材料的非金属材料的连接技术，而在产品表面设计方面也有了更好的创新制作方法，可以说，焊接技术的发展前景是非常光明的，焊接技术的未来充满了希望。

2 电子束焊接技术的特点及分类2.1 电子束焊接技术的特点电子束焊接技术主要就是利用电子束的高能量，将电子束进行集中控制，达到焊接材料的焊接目的。

电子束焊接技术在形成机理上同一般形式上的焊接技术有非常大的区别。

在应用电子束焊接技术进行焊接操作的过程中，首先我们要通过高压焊接加速专用装置的作用形成具有高功率效能的电子束；其次是有效的利用磁透镜的作用找到焊接焦点，在电子束焊接的过程中，电子束的动能能够有效的转化为焊接热能，这样就能够高质量的达到焊接材料需要的焊接要求。

在电子束焊接技术应用的过程中，电子束的焊接特点有以下几点，由于电子束的焊接能力较大，这样就会让焊接操作在较短的时间内完成，提升了焊接的工作效率。

又因为电子束焊接技术在应用的过程中具有较小的受热区间，因此在焊接的过程中具有非常小的焊接变形[1]。

除了上述电子束焊接技术的优点，电子束焊接技术在应用的过程中还有一些缺点存在，首先就是电子束焊接在应用的过程中前期准备较为复杂，加工成本需求很大。

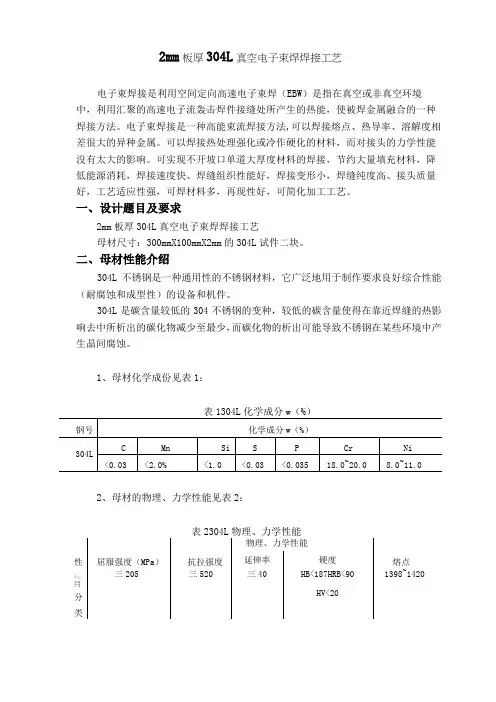

2mm板厚304L真空电子束焊焊接工艺电子束焊接是利用空间定向高速电子束焊（EBW）是指在真空或非真空环境中，利用汇聚的高速电子流轰击焊件接缝处所产生的热能，使被焊金属融合的一种焊接方法。

电子束焊接是一种高能束流焊接方法,可以焊接熔点、热导率、溶解度相差很大的异种金属。

可以焊接热处理强化或冷作硬化的材料，而对接头的力学性能没有太大的影响。

可实现不开坡口单道大厚度材料的焊接，节约大量填充材料，降低能源消耗，焊接速度快、焊缝组织性能好，焊接变形小，焊缝纯度高、接头质量好，工艺适应性强，可焊材料多，再现性好，可简化加工工艺。

一、设计题目及要求2mm板厚304L真空电子束焊焊接工艺母材尺寸：300mmX100mmX2mm的304L试件二块。

二、母材性能介绍304L不锈钢是一种通用性的不锈钢材料，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

304L是碳含量较低的304不锈钢的变种，较低的碳含量使得在靠近焊缝的热影响去中所析出的碳化物减少至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀。

1、母材化学成份见表1：表1304L化学成分w（%）2、母材的物理、力学性能见表2：表2304L物理、力学性能性屈服强度（MPa）抗拉强度物理、力学性能熔点延伸率硬度厶匕三205 三520 三40 HB<187HRB<90 1398~1420冃分HV<20类三、焊接设备的选择及特性选择高真空电子束焊。

1、高真空电子束焊机型号EZ-60/100如图1图1、EZ-60/100焊机选用电子束焊设备时，应综合考虑被焊材料、板厚、形状、产品批量等因素。

一般来说，焊接化学性能活泼的金属（如w、Ta、Mo、Nb、Ti）及其合金应选用高真空焊机；焊接易蒸发的金属及其合金应选用低真空焊机；厚大焊件应选用高压型焊机，中等厚度工件选用中压焊机；成批量生产时应选用专用焊机，品种多、批量小或单件生产选用通用型焊机。

焊接工艺的电子束焊接技术要点电子束焊接是一种常用的高能焊接方法，它利用电子束瞬间加热和熔化焊缝两侧的金属材料，实现焊接连接。

电子束焊接技术具有独特的优势，例如焊接速度快、熔化区热影响小、焊缝质量高等。

下面将介绍电子束焊接技术的要点。

一、电子束焊接工艺电子束焊接工艺主要包括焊接设备、焊接参数选择、焊接前的准备工作以及焊接后的处理等方面。

1. 焊接设备电子束焊接设备由电子枪、真空室及真空系统、电控系统和辅助设备组成。

其中，电子枪是电子束焊接的核心部件，它由电子发射器、聚焦装置和偏转装置等组成。

2. 焊接参数选择焊接参数的选择对焊接质量至关重要。

常见的焊接参数包括加速电压、聚焦电流、聚焦电压和扫描速度等。

这些参数的选择要根据具体焊接材料和工艺要求来确定，以实现最佳的焊接效果。

3. 焊接前的准备工作焊接前的准备工作包括清洁焊接表面、安装和对齐工件以及确定焊接位置等。

为了保证焊接质量，工件表面必须彻底清洁去除杂质。

此外，工件的安装和对齐对焊接结果也有重要影响，需要严格按照工艺要求进行操作。

4. 焊接后的处理焊接完成后，需要对焊接接头进行检查和处理。

可以采用非破坏性检测方法，例如X射线检测和超声波检测等，来评估焊接接头的质量。

同时，还可以对焊接接头进行后续处理，例如涂敷防腐剂、热处理和机械加工等，以提高焊缝的性能和外观。

二、电子束焊接技术的要点1. 选择合适的焊接参数电子束焊接的焊接参数选择十分重要。

加速电压和聚焦电流的组合将决定电子束的能量密度，从而影响着焊缝的形态和质量。

同时，聚焦电压和扫描速度的设置也会影响焊接接头的宽度和深度。

因此，在实际操作中，需要根据具体要求进行合理的参数选择。

2. 确保较好的真空环境在电子束焊接过程中，要保持较好的真空环境，以确保电子束的稳定和焊接质量的提高。

真空度的要求根据具体工艺和焊接材料而变化，但通常要求真空度在10^-4至10^-5 Pa之间。

3. 控制焊接速度和扫描模式焊接速度的选择需要综合考虑焊接材料的熔化温度、热导率以及焊缝的质量要求等因素。

5.电子束焊的应用范围电子束焊由于具有改善接头力学性能、减小缺陷、保证焊接稳定性、大大减少生产时间等优点，其所具有的优越性使得其在工业发达国家得到了迅速发展和广泛应用。

电子束焊产品已由原子能、火箭、航空航天等国防尖端部门扩大到机械工业等民用部门。

电子束焊接主要用于质量或生产率要求高的产品，焊接技术可应用于下列材料和场合：（1）除含锌高的材料（如黄铜）、低级铸铁和未脱氧处理的普通低碳钢外，绝大多数金属及合金都可以用电子束焊接。

（2）可以焊接熔点、热导率、溶解度相差很大的金属。

（3）可不开坡口焊接厚度不大的工件，焊接变形小；能焊接可达性差的焊缝。

（4）可用于焊接质量要求高、在真空中使用的器件，或用于焊件内部要求真空的密封器件；焊接精密仪器、仪表、电子工业中的微型器件。

（5）散焦电子束可用于焊前预热或焊后冷却，还可用于钎焊热源。

6.电子束焊的设备与装备电子束焊机通常由电子枪、高压电源、控制系统、真空工作室、真空系统、工作台及辅助装置等几大部分组成。

选用电子束焊设备时，应综合考虑被焊材料、板厚、形状、产品批量等因素。

一般来说，焊接化学性能活泼的金属（如W、Ta、Mo、Nb、Ti）及其合金应选用高真空焊机；焊接易蒸发的金属及其合金应选用低真空焊机；厚大焊件应选用高压型焊机，中等厚度工件选用中压焊机；成批量生产时应选用专用焊机，品种多、批量小或单件生产选用通用型焊机。

7.电子束焊的焊接工艺7.1焊前准备（1）结合面的加工与清理电子束焊接头金属紧密配合无坡口对接形式，一般不加填充金属，仅在焊接异种金属或合金，又确有必要时才使用填充金属。

要求。

宽焊缝比窄焊缝对结合面要求可放宽，搭接接头也不必过严。

结合面经机械加工，表面粗糙度一般为1.5～25m焊前必须对焊件表面进行严格清理，否则易产生焊缝缺陷，力学性能变坏，还影响抽气时间。

清理完毕后不能再用手或工具触及接头区，以免污染。

（2）接头装配电子束焊接头要紧密结合，不留间隙，尽量使结合面平行，以便窄小的电子束能均匀融化接头两边的母材。

电子束焊接新工艺介绍电子束焊接是一种高能束焊接工艺，利用高速电子束来熔化和连接金属材料。

它具有高效、高精度和无污染等优点，因此在航空航天、能源、电子和汽车制造等领域得到了广泛的应用。

本文将介绍电子束焊接的原理、应用以及其在新工艺中的创新。

1. 电子束焊接原理电子束焊接利用高速电子束的热能将焊件加热到熔点，并通过材料的自身表面张力形成液态金属池，从而实现焊接。

电子束产生器通过热发射电子枪发射高速电子束，通过电子光学系统将电子束聚焦到焊接点上。

在焊接过程中，焊件表面与电子束相互作用，将大部分电子能量转化为热能，使焊接点迅速升温并熔化。

2. 电子束焊接的应用电子束焊接广泛应用于如下领域：2.1 航空航天领域航空航天领域对焊接接头的质量和可靠性要求非常高。

电子束焊接由于其高能量聚焦和熔池稳定性的特点，成为航空航天部件的首选焊接工艺，能够确保接头的强度和密封性。

2.2 能源领域电子束焊接广泛应用于核电站中的管道和容器的焊接，能够保证焊缝的强度和耐高温性能。

同时，在太阳能光伏领域，电子束焊接可以高效地连接光伏电池片和电池组件，提高太阳能电池的转换效率。

2.3 电子领域电子束焊接可以用于连接微电子器件和半导体材料。

其高能量聚焦和熔池稳定性使得焊缝的尺寸控制精度高，适用于微尺寸器件的焊接，如微芯片、集成电路和MEMS。

2.4 汽车制造领域电子束焊接在汽车制造中常用于焊接车身结构和发动机部件。

电子束焊接可以实现高强度焊缝和减少变形，提高汽车的结构强度和安全性能。

3. 电子束焊接新工艺创新近年来，电子束焊接工艺在不断创新发展中引入了一些新的技术和方法。

以下是一些典型的创新应用：3.1 多束电子束焊接多束电子束焊接利用多个电子束同时对焊件进行加热，可以提高焊接速度和效率，同时减少焊接变形。

这种方法广泛应用于大批量零件的快速焊接，如汽车车身焊接和飞行器结构焊接。

3.2 电子束熔覆电子束熔覆是一种利用电子束加热将金属粉末加热到熔点，并喷射到基体表面形成涂层的工艺。

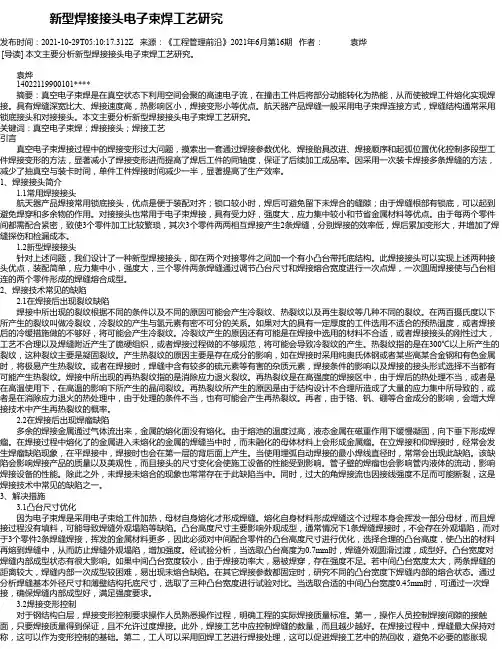

新型焊接接头电子束焊工艺研究发布时间：2021-10-29T05:10:17.312Z 来源：《工程管理前沿》2021年6月第16期作者：袁烨[导读] 本文主要分析新型焊接接头电子束焊工艺研究。

袁烨14022119900101****摘要：真空电子束焊是在真空状态下利用空间会聚的高速电子流，在撞击工件后将部分动能转化为热能，从而使被焊工件熔化实现焊接。

具有焊缝深宽比大、焊接速度高，热影响区小，焊接变形小等优点。

航天器产品焊缝一般采用电子束焊连接方式，焊缝结构通常采用锁底接头和对接接头。

本文主要分析新型焊接接头电子束焊工艺研究。

关键词：真空电子束焊；焊接接头；焊接工艺引言真空电子束焊接过程中的焊接变形过大问题，摸索出一套通过焊接参数优化、焊接胎具改进、焊接顺序和起弧位置优化控制多段型工件焊接变形的方法，显著减小了焊接变形进而提高了焊后工件的同轴度，保证了后续加工成品率。

因采用一次装卡焊接多条焊缝的方法，减少了抽真空与装卡时间，单件工件焊接时间减少一半，显著提高了生产效率。

1、焊接接头简介1.1常用焊接接头航天器产品焊接常用锁底接头，优点是便于装配对齐；锁口较小时，焊后可避免留下未焊合的缝隙；由于焊缝根部有锁底，可以起到避免焊穿和多余物的作用。

对接接头也常用于电子束焊接，具有受力好，强度大，应力集中较小和节省金属材料等优点。

由于每两个零件间都需配合紧密，致使3个零件加工比较繁琐，其次3个零件两两相互焊接产生2条焊缝，分别焊接的效率低，焊后累加变形大，并增加了焊缝探伤和检漏成本。

1.2新型焊接接头针对上述问题，我们设计了一种新型焊接接头，即在两个对接零件之间加一个有小凸台带托底结构。

此焊接接头可以实现上述两种接头优点，装配简单，应力集中小，强度大，三个零件两条焊缝通过调节凸台尺寸和焊接熔合宽度进行一次点焊，一次圆周焊接使与凸台相连的两个零件形成的焊缝熔合成型。

2、焊接技术常见的缺陷2.1在焊接后出现裂纹缺陷焊接中所出现的裂纹根据不同的条件以及不同的原因可能会产生冷裂纹、热裂纹以及再生裂纹等几种不同的裂纹。

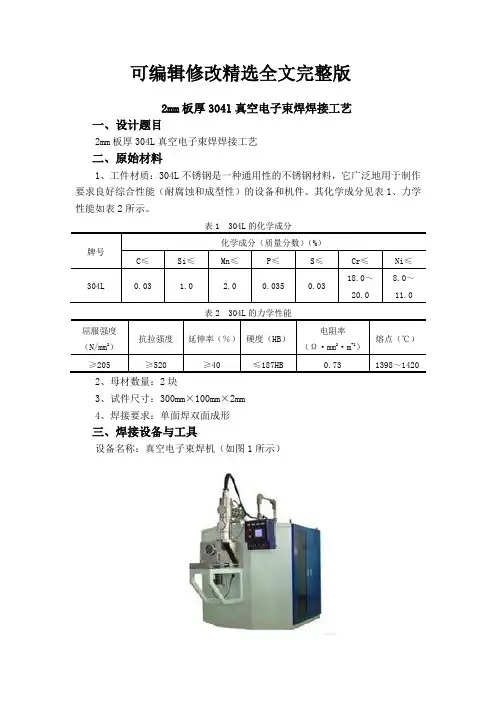

可编辑修改精选全文完整版2mm板厚304l真空电子束焊焊接工艺一、设计题目2mm板厚304L真空电子束焊焊接工艺二、原始材料1、工件材质：304L不锈钢是一种通用性的不锈钢材料，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

其化学成分见表1、力学性能如表2所示。

表1 304L的化学成分牌号化学成分（质量分数）（%）C≤Si≤Mn≤P≤S≤Cr≤Ni≤304L 0.03 1.0 2.0 0.035 0.03 18.0～20.08.0～11.0屈服强度（N/mm2）抗拉强度延伸率（％）硬度（HB）电阻率（Ω·mm2·m-1）熔点（℃）≥205 ≥520 ≥40 ≤187HB 0.73 1398～14202、母材数量：2块3、试件尺寸：300mm×100mm×2mm4、焊接要求：单面焊双面成形三、焊接设备与工具设备名称：真空电子束焊机（如图1所示）图1 真空电子束焊机设备型号：XW150.30制造厂：北京新样拓展有限公司焊接工具：耐高压的绝缘手套、绝缘鞋，防护眼镜。

四、焊前准备1、结合面的加工与清理电子束焊接头属于无坡口对接形式，装配时力求使零件紧密接触。

电子束焊结合面经机械加工，其表面粗糙度为10um。

工件表面的氧化物、油污应用化学或机械方法清除。

煤油、汽油可用于去除油渍，丙酮是清洗电子枪零件和被焊工件最常用的溶剂。

清理完毕后不能再用手后工具触及接头区，以免再次污染。

2、焊件装配焊件装配时力求紧密接触，接缝间隙应尽可能小而均匀，并使接合面保持平行。

装配间隙为0.1mm。

3、抽真空电子束焊机的抽真空程序通常自行进行，可以保证各种真空机组和阀门正确地按顺序进行避免由于人为的误操作而发生事故。

真空室需经常清洁，尽量减少真空室暴露在大气中的时间，仔细清除被焊工件的油污，并按期更换真空泵油，保持真空室的清洁和干燥是保证抽真空速度的重要环节。

4、焊前预热对需要预热的工件，根据一定的形状、尺寸及所需要的预热温度，选择适宜的加热方法，如气焊枪，加热炉、感应加热、红外线辐射加热等，在工件装入真空室前进行预热。

电子束焊接技术的最新进展电子束焊接技术是一种新兴的焊接技术，其特点是焊接速度快、焊接质量高、对焊接物表面的准备要求低等特点，目前已经广泛应用于航空航天、电子、汽车等领域。

本文将会探讨电子束焊接技术的最新进展。

一、电子束焊接技术概述电子束焊接技术，是利用电子束的高速度和高能量进行焊接的一种方法。

该技术可以在高真空环境下进行，温度和气压几乎没有影响，因此可以保证焊接的质量和稳定性。

不仅如此，电子束焊接技术还可以对大型、复杂的结构进行精密焊接，如航空发动机燃烧室、火箭发动机臼板等。

电子束焊接技术的原理比较简单，就是利用电子束在焊接区域产生高热，使得焊接区域的金属融化，进而形成焊缝。

因为电子束可以比其他热源更容易地聚焦到极小的面积内，所以焊缝的宽度非常细，一般在0.1-0.2mm之间。

二、电子束焊接技术的最新进展1.高功率电子束焊接技术电子束焊接技术在航空航天、汽车、电子、船舶等领域得到了广泛应用，但是传统的电子束焊接技术存在焊接速度受限、焊接深度不够等一些局限性。

近年来，随着高功率电子束源的出现，电子束焊接技术的局限性得到了改进。

高功率电子束焊接技术可以提高焊接速度和焊缝深度，从而大大提高了电子束焊接的效率和质量。

2.复合材料电子束焊接技术复合材料在飞机、汽车、车辆、运动器材等领域应用广泛，传统的焊接方法会导致材料的损伤和热变形。

而电子束焊接技术可以减少这些负面影响，并进行更加精细的焊接。

利用电子束焊接技术，可以实现不同种类、不同厚度的复合材料之间的焊接，而且焊接效果非常好，焊缝强度高，且没有损伤。

3.自适应控制技术电子束焊接技术的焊接质量非常依赖于焊接过程的精密度和稳定性，如果焊接过程中出现一些变化，很可能会导致焊接效果的下降。

自适应控制技术可以通过对焊接过程中各个参数的实时监测和调整来确保焊接质量始终保持在最佳状态。

这种技术可以提高焊接的成功率和通过率，并且减少因焊接过程中出现问题而导致的损失。

4.数字焊接技术数字焊接技术基于数学模型和物理模型，采用数值计算方法对焊接过程进行模拟分析。

电子束焊接焊接工艺收藏此信息打印该信息添加：用户投稿来源：未知(1)薄板的焊接板厚在0．03～2．5mm的零件多用于仪表、压力或真空密封接头、膜盒、封接结构、电接点等构件中。

薄板导热性差，电子束焊接时局部加热强烈。

为防止过热，应采用夹具。

图8示出薄板膜盒零件及其装配焊接夹具，夹具材料为纯铜，对极薄厂件可考虑使用脉冲电子束流。

图8膜盒及其焊接夹具1-顶尖2-膜盒3-电子束4-纯铜夹具电子束功率密度高，易于实现厚度相差很大的接头的焊接。

焊接时薄板应与厚度紧贴，适当调节电子束焦点位置，使接头两侧均匀熔化。

(2)厚板的焊接电子束可以一次焊透300mm的钢板，焊道的深宽比可以高达50：1。

当被焊钢板厚度在60mm以上时，应将电子枪水平放置进行横焊，以利焊缝成形。

电子束焦点位置对熔深影响很大，在给定的电子束功率下，将电子束焦点调节在工件表面以下，熔深的0．5—0．75mm处电子束的穿透能力最强。

根据实践经验，焊前将电子束焦点调节在板材表面以下，板厚的1/3处，可以发挥电子束的熔透效力并使焊缝成形良好。

焊接厚板时，保持良好的真空度有利于增大电子束焊缝的熔深。

(3)添加填充金属只有在对接头有特殊要求或者因接头准备和焊接条件的限制不能得到足够的熔化金属时，才添加填充金属，其主要作用是：1)在接头装配间隙过大时可防止焊缝凹陷。

2)在焊接裂纹敏感材料或异种金属接头时可防止裂纹的产生。

3)在焊接沸腾钢时，加入少量含脱氧剂(铝、锰、硅等)的焊丝，或在焊接铜时加入镍，均有助于消除气孔。

添加填充金属的方法是在接头处放置填充金属。

箔状填充金属可夹在接缝的间隙处，丝状填充金属可用送丝机构送入或用定位焊固定。

送丝机构应保证焊丝准确地送入电子束的作用范围内。

送丝嘴应尽可能靠近熔池，其表面应有涂层以防金属飞溅物的沾污。

应选用耐热钢来制造送丝嘴。

应能方便地对送丝机构进行调节，以改变送丝嘴到熔池的距离、送丝方向以及与工件的夹角等。

焊丝应从熔池前方送入。

焊接新技术电子束焊焊接新技术——电子束焊随着科技的不断进步，焊接技术也在不断革新。

电子束焊作为一种新兴的焊接技术，具有许多优势，被广泛应用于各个领域。

本文将介绍电子束焊技术的原理、应用以及其对焊接领域的影响。

一、电子束焊技术简介电子束焊是利用电子束在高真空环境中对焊缝进行加热与熔化的焊接方法。

通过电子束的高能量和高密度，焊缝能够迅速达到熔化温度，完成焊接过程。

电子束焊具有无需填充材料、焊接速度快、热影响区小等优势。

二、电子束焊技术的原理电子束焊利用高能电子束对焊接材料进行加热，使其瞬间达到熔点并形成焊缝。

电子束产生的源头为电子枪，通过极高的电压加速电子束，并通过聚焦装置使其形成高密度的电子束。

高能电子束打击到焊接材料上时，将能量转化为热量，使焊接材料瞬间熔化并形成焊接。

电子束的能量和速度可调节，可以实现对焊接过程的精确控制。

三、电子束焊技术的应用1. 航空航天领域：电子束焊技术在飞机、火箭等航空航天器件的制造中得到广泛应用。

由于电子束焊的焊缝形成快、热影响区小，可以确保焊接零件的高强度和耐疲劳性能，提高了飞行器的安全性。

2. 汽车制造：电子束焊技术在汽车制造业中有着重要的地位。

它能够快速、高效地焊接汽车零部件，提高了汽车的整体质量和制造效率。

3. 能源行业：电子束焊技术在核电站、石油化工等能源行业中得到广泛应用。

它可以实现对焊接工艺的精确控制，确保焊缝的质量，提高了设备的运行安全性。

4. 其他领域：电子束焊技术还应用于电子器件、医疗器械、精密仪器等领域，其高能量和高精度的优势使其成为这些领域中必不可少的焊接工艺。

四、电子束焊技术的发展趋势随着科技的不断进步，电子束焊技术也在不断演进和创新。

未来，电子束焊技术有望实现以下发展：1. 自动化：电子束焊技术将更加智能化，实现焊接过程的自动化控制，提高生产效率。

2. 材料扩展：电子束焊技术将适用于更多种类的焊接材料，满足不同行业的需求。

3. 环保节能：电子束焊技术将更加注重能源利用效率，减少焊接过程中的能源消耗和环境污染。

高能电子束焊接技术在核工程中的应用随着科技的进步和工业的发展，核工程在现代社会中扮演着重要的角色。

核工程涉及到许多关键技术，其中之一就是焊接技术。

而在核工程中，高能电子束焊接技术正逐渐成为一种被广泛应用的焊接方法。

高能电子束焊接技术是一种利用高速电子束对焊接材料进行加热并熔化的方法。

它具有许多优势，比如高能电子束能够集中在很小的区域内，从而实现高能量密度的焊接；同时，高能电子束焊接技术还具有焊接速度快、热影响区小、焊接接头强度高等特点。

因此，它在核工程中的应用前景非常广阔。

首先，高能电子束焊接技术在核电站建设中起到了重要的作用。

核电站是利用核能产生电能的设施，其安全性和可靠性要求非常高。

焊接是核电站建设中必不可少的工艺，而高能电子束焊接技术可以提供高强度的焊接接头，确保核电站的结构安全和密封性。

此外，高能电子束焊接技术还可以提高焊接速度，从而缩短施工周期，降低建设成本。

其次，高能电子束焊接技术在核燃料元件制造中也有广泛应用。

核燃料元件是核反应堆中用于装载核燃料的重要部件，其质量和性能直接关系到核反应堆的安全运行。

高能电子束焊接技术可以实现对核燃料元件的高质量焊接，确保焊缝的密封性和强度。

此外，高能电子束焊接技术还可以实现对复杂形状的核燃料元件进行焊接，提高生产效率和产品质量。

另外，高能电子束焊接技术还在核废料处理中发挥了重要作用。

核废料处理是核工程中的一个重要环节，要求对废料进行密封和固化处理。

高能电子束焊接技术可以实现对废料容器的高效焊接，确保废料的密封性和安全性。

同时，高能电子束焊接技术还可以实现对废料容器的自动化焊接，提高生产效率和焊接质量。

总之，高能电子束焊接技术在核工程中的应用前景非常广阔。

它不仅可以提供高强度的焊接接头，确保核工程的安全性和可靠性，还可以提高焊接速度，降低建设成本。

同时，高能电子束焊接技术还可以实现对复杂形状的元件进行焊接，提高生产效率和产品质量。

因此，高能电子束焊接技术在核工程中的应用将会越来越广泛，为核工程的发展做出重要贡献。

电子束焊是什么焊接方法电子束焊是一种高能量密度焊接方法，它利用电子束的高速运动和高能量来实现材料的熔化和连接。

电子束焊接是一种非常精密的焊接工艺，通常用于对焊接质量要求非常高的工件，如航空航天领域的零部件、精密仪器仪表等。

电子束焊接的原理是利用电子枪产生的高速电子束，通过对工件表面进行扫描，将电子束的能量转化为热能，使工件表面迅速升温并熔化，然后通过控制电子束的位置和功率来实现对工件的精确焊接。

电子束焊接的特点是焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，因此在一些对焊接质量要求极高的领域得到广泛应用。

电子束焊接的工艺过程中，首先需要将工件的表面清洁干净，以保证焊接质量。

然后通过控制电子束的聚焦和偏转，使其精确地照射到焊接位置，产生高温熔化工件表面，形成熔池。

在熔池形成的同时，还需要通过控制电子束的功率和速度，使熔池得到合适的温度和流动性，以保证焊接质量。

最后，通过控制电子束的扫描路径，完成整个焊接过程，形成均匀、牢固的焊缝。

电子束焊接的优点之一是焊接速度快，这使得它在大批量生产中具有明显的优势。

另外，由于电子束焊接过程中几乎没有热输入到工件周围，因此可以减少或避免焊接变形和残余应力，从而提高了焊接质量。

此外，电子束焊接还可以实现对材料的深度焊接，适用于对焊接深度要求较高的工件。

然而，电子束焊接也存在一些局限性，首先是设备成本较高，需要专门的电子束焊接设备和配套的真空系统，这增加了焊接成本。

另外，电子束焊接对工件的形状和尺寸有一定的限制，不适用于过大或过厚的工件。

此外，电子束焊接需要在真空环境下进行，这增加了工艺复杂性和操作难度。

总的来说，电子束焊接作为一种高能量密度焊接方法，具有焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，适用于对焊接质量要求非常高的工件。

然而，由于设备成本较高、对工件形状和尺寸有限制、需要在真空环境下进行等局限性，因此在实际应用中需要根据具体情况进行选择。

电子束焊接技术电子束焊接技术（Electron Beam Welding，EBW）是一种高能束焊接技术，采用电子束作为能量源进行焊接。

它具有高能量密度、深焊能力和小热影响区等优势，广泛应用于航空航天、汽车制造和核工程等领域。

本文将介绍电子束焊接技术的原理、应用及未来发展趋势。

一、电子束焊接技术的原理电子束焊接技术利用带电粒子束（即电子束）的动能进行焊接。

它通过加速器将电子加速到非常高的速度，然后通过电场或磁场控制电子束的方向进行聚焦。

当电子束聚焦到极小的直径时，电子与被焊接材料碰撞并转化为热能。

这种高能量密度的热能可瞬间将工件局部区域加热至熔化状态，形成焊缝。

二、电子束焊接技术的应用1. 航空航天领域：电子束焊接技术在航空航天领域具有广泛的应用。

它能够焊接高强度、高温合金材料，满足飞机发动机、燃气轮机和航天器的要求。

电子束焊接技术还能实现长轴件的自动化焊接，提高生产效率。

2. 汽车制造：汽车制造行业对焊接质量和效率有着严格的要求。

电子束焊接技术能够焊接汽车车身、发动机和底盘等关键部件，确保焊缝的强度和密封性。

此外，电子束焊接技术还可以减少零件的变形，提高整体车身结构的稳定性。

3. 核工程：核工程领域要求焊接材料具有高强度和较低的辐射损伤。

电子束焊接技术能够实现高纯度材料的焊接，避免杂质引入。

电子束焊接技术还可以焊接厚度较大的核材料，保证核反应堆等设备的可靠性和安全性。

三、电子束焊接技术的未来发展趋势随着科学技术的不断进步，电子束焊接技术也将迎来更广阔的应用前景。

以下是未来电子束焊接技术的发展趋势：1. 自动化与智能化：随着自动化技术的不断发展，电子束焊接技术将越来越多地应用于自动化生产线。

通过与机器人和控制系统的集成，实现焊接过程的自动控制和监测。

2. 优化设计与模拟：利用计算机辅助设计和数值模拟软件，对电子束焊接过程进行优化设计和模拟预测。

通过模拟分析，优化焊接参数和工艺，提高焊接质量和效率。

电子束焊是什么焊接方法
首先，电子束焊是通过控制电子束的方向和能量来对工件进行
熔化焊接的一种方法。

电子束焊机通过将电子加速到高速并聚焦成
一束细小的电子束，然后将这束电子束聚焦到工件上，使其产生高
能量密度的热源，从而熔化工件表面并实现焊接。

这种焊接方法可
以实现对工件的精确控制，焊接过程中不会产生氧化和气体污染，
因此适用于对焊接质量要求高的领域。

其次，电子束焊接具有热影响区小的特点。

由于电子束焊接的
能量密度高，焊接过程中产生的热量非常集中，因此热影响区非常小。

这意味着电子束焊接可以在不损坏工件周围材料的情况下实现
焊接，从而减少了对工件的热影响，避免了因热影响引起的变形和
残余应力，提高了焊接质量。

另外，电子束焊接具有焊接速度快的优点。

由于电子束焊接的
能量密度高，焊接速度可以达到很高，可以实现对工件的快速焊接。

这在大批量生产领域具有重要意义，可以提高生产效率，降低生产
成本。

总的来说，电子束焊是一种高能焊接方法，具有高能量密度、
热影响区小、焊接速度快等优点，适用于对焊接质量要求高、对焊接速度要求快的领域。

随着科技的不断进步，电子束焊接技术将会得到更广泛的应用，为各行各业的发展提供更好的支持。

电子束焊技术电子束焊技术是一种高能电子束加热和熔化材料的焊接方法。

它采用电子枪产生的高速电子流，通过准直和聚焦系统，将电子束准确地聚焦在焊接接头上，通过电子流的高速碰撞传递能量，使焊接接头达到熔化状态并完成焊接。

一、电子束焊的原理和特点电子束焊技术的原理基于电子在物质中的作用。

高能电子束具有精确的能量和焦点控制能力，能够实现焊接区域的局部加热和熔化，其主要特点包括：1. 高能量浓度：电子束焊枪通过电子枪管中产生的电子束将能量集中在一个相对较小的焦点上，焊接接头处获得高能量密度，有利于快速熔化和熔合。

这种高能量浓度有助于焊接材料在短时间内达到熔点，减少热影响区域。

2. 焊接速度快：由于电子束焊聚焦后的高能量密度和能量传递速度，使得焊接速度相比传统焊接方法有很大提高。

这不仅可以提高生产效率，还有助于减少热输入和热影响区域，减轻焊缝变形。

3. 高选择性：电子束焊技术可以控制焊接能量和焊接区域，对于焊接材料的选择性更强。

因为电子束可以通过调整能量和焦点位置，实现不同材料的熔化和焊接，适用于多种金属和合金的焊接。

4. 温度控制精确：由于电子束对焊接区域的能量输入非常精确，可实现焊接过程中的精确温度控制。

这种精确控制有利于避免焊接过程中的过热和过冷，提高焊接质量和可重复性。

二、电子束焊的应用电子束焊技术广泛应用于航空航天、船舶、汽车、化工、核工程等领域。

其主要应用包括：1. 航空航天领域：电子束焊技术在航空发动机、航天器、导弹等高要求的结构件焊接中应用广泛。

由于电子束焊的高能量浓度和焊接速度快的特点，能够满足航空航天领域对材料焊接的高质量和高效率要求。

2. 汽车制造：在汽车制造中，电子束焊被用于焊接发动机缸套、传动轴、驱动轴等关键部件。

由于电子束焊的高焊接速度和精确控制能力，能够提高汽车零部件的质量和可靠性。

3. 核工程：电子束焊技术在核工程中被广泛应用于焊接核反应堆等关键部件。

由于电子束焊具有高选择性和温度控制精确等特点，能够满足核工程对焊接质量和安全性的要求。
