下载文档原格式
金属材料韧性名词解释汇总引言金属材料韧性是描述金属材料在受力条件下抵抗断裂的能力。
在工程领域中，韧性是一个重要的材料性能指标，它直接影响到材料的使用寿命和应用范围。
本文将对金属材料韧性相关的名词进行解释和汇总，以帮助读者更好地理解该领域的知识。
1. 韧性韧性指的是材料在受力下能够发生塑性变形而不断裂的能力。
韧性取决于材料的弯曲、拉伸和扭转等性能，在实际应用中，韧性主要通过材料的延伸、断面收缩等指标来表征。
2. 断裂韧性断裂韧性是指材料在断裂前能够承受的能量，通常用断裂韧性指数来表示，可以通过冲击试验等实验手段进行测量。
断裂韧性的高低直接关系到材料的抗断裂能力，需要综合考虑材料的强度和延展性等因素。
3. 冲击韧性冲击韧性是指材料在承受冲击载荷时的抵抗能力。
冲击韧性主要用于描述材料在低温和高速加载下的性能，决定材料的抗冲击能力和抗振动能力。
常用的测试方法有冲击弯曲试验和冲击拉伸试验等。
4. 韧性转变温度韧性转变温度是指材料从脆性向韧性转变的临界温度。
在一定温度范围内，材料的韧性取决于温度的变化。
低于韧性转变温度时，材料更加脆性，容易发生断裂；高于韧性转变温度时，材料的韧性较好，能够发生塑性变形。
5. 韧性断裂韧性断裂是指材料在受力条件下经历塑性变形后断裂。
与脆性断裂相比，韧性断裂具有相对较高的能量吸收能力，能够减轻出现断裂的可能性。
韧性断裂通常发生在材料的高应变和高应力区域，可以通过断口形貌的观察来判断。
6. 金属材料的韧性影响因素金属材料的韧性受到多种因素的影响，包括以下几个方面：•晶体结构：晶体结构的不同会影响金属材料的变形能力和断裂方式。
•温度：温度的升高会导致金属材料的韧性增加，因为高温下分子相对运动能力增强。
•缺陷和纯度：材料中存在的缺陷（如气泡、裂纹等）会降低其韧性，高纯度的金属材料通常具有较好的韧性。
•加工和热处理：适当的加工和热处理能够提高金属材料的韧性，如冷变形和退火处理等。
结论金属材料的韧性是一个重要的性能指标，影响着材料的使用寿命和适用领域。
金属材料的断裂力学分析一、前言金属材料是工业生产中使用最广泛的材料之一，具有良好的物理特性和机械性质，但在使用过程中，金属材料断裂是一种较为常见的失效模式。
断裂力学是研究材料在外部载荷作用下失效的科学。
本文主要围绕金属材料的断裂力学进行分析。
二、金属的特性概述金属材料是指常温下是固体，能够引导电流和热量，通常具有具有良好的可塑性，强度和刚度较高，主要由于金属材料的晶粒结构和晶格缺陷的存在，使得其具有良好的机械性能。
金属材料的力学行为可以通过塑性和弹性来描述，而塑性使得金属具有较好的变形后硬化效应，可以避免松弛而导致的失效。
三、金属材料失效的机制金属材料失效的基本机制是应力集中产生离散化损伤，导致材料的断裂。
在载荷作用下，金属材料中的应力会发生集中作用，这样的集中应力部位容易形成各种损伤，例如缺陷、裂缝和微观缺陷。
金属材料临界断裂应力的定义是材料在严格单向应力下破坏的最小应力值。
这个值主要决定于金属材料的材料特性和制造工艺。
四、金属材料断裂分析金属材料的断裂分析主要涵盖了材料损伤形成、损伤扩展和破坏机理分析等。
微观结构、应力、损伤、断裂等因素都可以影响材料的断裂力学行为。
因此，断裂力学的分析需要结合多个方面的知识与技术来展开。
常用的断裂力学分析方法主要包括有限元分析、断裂力学模型和试验分析等。
有限元分析是利用计算机程序把真实的结构抽象化成有限的元素，利用这些元素之间的相对位置关系和应力、位移等变量来求解物体的力学行为。
通过有限元分析可以评估金属材料中存在的缺陷和微观结构对其力学性能的影响。
断裂力学常用的模型包括破裂、塑性和弹塑性模型、裂缝力学模型和疲劳模型等。
这些模型可以用于描述材料的基本性质，例如断裂韧性、脆性和持久性等参数。
试验分析是将不同载荷下的材料样品进行试验，以获取其断裂行为。
这些试验包括金属的拉伸试验、压缩试验、扭转试验等，可用于获得属于材料的力学行为数据。
五、结论本文通过对金属材料的特性、失效机制和断裂分析等方面的阐述，介绍了金属材料的断裂力学分析。

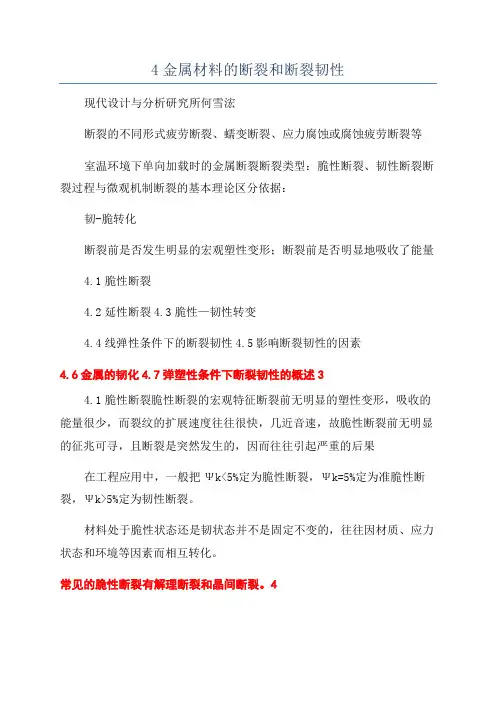

4金属材料的断裂和断裂韧性现代设计与分析研究所何雪浤断裂的不同形式疲劳断裂、蠕变断裂、应力腐蚀或腐蚀疲劳断裂等室温环境下单向加载时的金属断裂断裂类型：脆性断裂、韧性断裂断裂过程与微观机制断裂的基本理论区分依据：韧-脆转化断裂前是否发生明显的宏观塑性变形；断裂前是否明显地吸收了能量4.1脆性断裂4.2延性断裂4.3脆性—韧性转变4.4线弹性条件下的断裂韧性4.5影响断裂韧性的因素4.6金属的韧化4.7弹塑性条件下断裂韧性的概述34.1脆性断裂脆性断裂的宏观特征断裂前无明显的塑性变形，吸收的能量很少，而裂纹的扩展速度往往很快，几近音速，故脆性断裂前无明显的征兆可寻，且断裂是突然发生的，因而往往引起严重的后果在工程应用中，一般把Ψk<5%定为脆性断裂，Ψk=5%定为准脆性断裂，Ψk>5%定为韧性断裂。
材料处于脆性状态还是韧状态并不是固定不变的，往往因材质、应力状态和环境等因素而相互转化。
常见的脆性断裂有解理断裂和晶间断裂。
44.1.1解理断裂解理断裂是材料在拉应力的作用下，由于原子间结合键遭到破坏，严格地沿一定的结晶学平面(即所谓“解理面”)劈开而造成的。
解理面一般是表面能最小的晶面，且往往是低指数的晶面。
解理断口的宏观形貌是较为平坦的、发亮的结晶状断面。
在电子显微镜下，解理断口的特征是河流状花样。
河流状花样是由解理台阶的侧面汇合而形成的。
“河流”的流向与裂纹扩展方向一致在通过扭曲晶界或大角度晶界时，由于相邻晶粒内解理面的位向差很大，裂纹在晶界受阻，裂纹尖端的高应变能激发了在晶界另一侧面的解理裂纹成核，即出现了新的河流花样，而且往往数量大增。
解理断裂的另一个微观特征是舌状花样，它是解理裂纹沿孪晶界扩展而留下的舌状凸台或凹坑。
5一些金属的解理面解理断口的河流花样(箭头所指为扩展方向)裂纹扩展和河流方向裂纹穿过大角度晶界的解理河流花样解理断口的舌状花样4.1.2准解理断裂准解理断裂多在马氏体回火钢中出现，回火产物中细小的碳化物质点影响裂纹的产生和扩展。
第四章金属的断裂韧性绪言-、按照许用应力设计的机件不一定安全按照强度储备方法确定机件的工作应力，即丁卜I-厂咚。
按照上述设计的零件应该n不会产生塑性变形更不会发生断裂。
但是，高强度钢制成的机件以及中、低强度钢制成的大型机件有时会在远低于屈服强度的状态下发生脆性断裂一一低应力脆性断裂。
二、传统塑性指标数值的大小只能凭经验。
像3（A）、书（Z）、A k、T k值，只能定性地应用，无法进行计算，只能凭经验确定。
往往出现取值过高，而造成强度水平下降，造成浪费。
中、低强度钢材料中小截面机件即属于此类情况。
而高强度钢材料机件及中、低强度钢的大型件和大型结构，这种办法并不能确保安全。
三、如何定量地把韧性应用于设计，确保机件运转的可靠性，从而出现了断裂力学。
断裂韧性一一能反映材料抵抗裂纹失稳扩展能力的性能指标。
大量事例和试验分析证明，低应力脆性断裂总是由材料中宏观裂纹的扩展引起的。
这种裂纹可能是冶金缺陷、加工过程中产生或使用中产生。
断裂力学运用连续介质力学的弹性理论，考虑了材料的不连续性，来研究材料和机件中裂纹扩展的规律，确定能反映材料抵抗裂纹扩展的性能指标及其测试方法，以控制和防止机件的断裂，定量地与传统设计理论并入计算。
本章主要介绍断裂韧性的基本概念、测试方法及影响因素，解决断裂韧性与外加应力和裂纹之间的定量关系。
第一节线弹性条件下的金属断裂韧性大量断口分析表明，金属机件或构件的低应力脆性断口没有宏观塑性变形痕迹。
由此可以认为，裂纹在断裂扩展时，其尖端总是处于弹性状态，应力和应变呈线性关系。
因此，在研究低应力脆断的裂纹扩展问题时，可以应用弹性力学理论，从而构成了线弹性断裂力学。
线弹性断裂力学分析裂纹体断裂问题有两种方法：一种是应力应变分析法（应力场分析法），考虑裂纹尖端附近的应力场强度，得到相应的断裂K判据；另一种是能量分析法，考虑裂纹扩展时系统能量的变化，建立能量转化平衡方程，得到相应的断裂G判据。
从这两种分析方法中得到断裂韧度Ki c和Gc，其中K i c是常用的断裂韧性指标，是本章的重点。
