下载文档原格式
不锈钢电解抛光常见问题解决方法
1、电解出现条纹（气流纹，电流纹）？
首要办法：适当降低电压或缩短电解时间
次要方法:在密度低于1.65情况下，适当补水解决（老药水情况下）
2、大件产品电解时上面亮下面白情况这是为什么？
加温后药水没有搅匀，槽液上面浓度高，下面浓度低
3、电解完工后经过多次水洗工件表面有黄斑或水斑洗不干净现象怎么处理？
清洗的水含杂质太多，在快速烘干后水份过胜脱离，导致吸附氧化物，可以电解过水后增加硫酸。
4、什么情况下需要做中和处理？
产品表面光滑无孔无其它凹凸处理，可以不做中和处理，但工件表面有孔必须做中和处理。
5、电解出来后工件表面有挂印或者烧印问题怎么解决？
在上挂时尽量要选着挂紧，避免导电不良而造成的烧印或挂印，其次可以适当降低电压，。

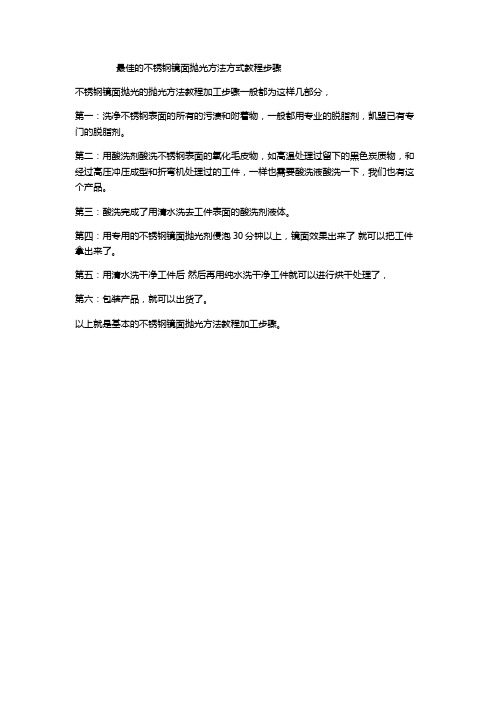

最佳的不锈钢镜面抛光方法方式教程步骤
不锈钢镜面抛光的抛光方法教程加工步骤一般都为这样几部分，
第一：洗净不锈钢表面的所有的污渍和附着物，一般都用专业的脱脂剂，凯盟已有专门的脱脂剂。
第二：用酸洗剂酸洗不锈钢表面的氧化毛皮物，如高温处理过留下的黑色炭质物，和经过高压冲压成型和折弯机处理过的工件，一样也需要酸洗液酸洗一下，我们也有这个产品。
第三：酸洗完成了用清水洗去工件表面的酸洗剂液体。
第四：用专用的不锈钢镜面抛光剂侵泡30分钟以上，镜面效果出来了就可以把工件拿出来了。
第五：用清水洗干净工件后然后再用纯水洗干净工件就可以进行烘干处理了，
第六：包装产品，就可以出货了。
以上就是基本的不锈钢镜面抛光方法教程加工步骤。

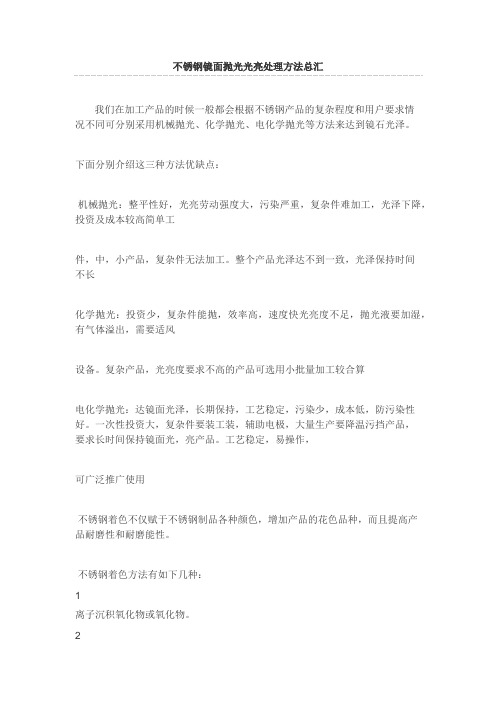

不锈钢镜面抛光光亮处理方法总汇我们在加工产品的时候一般都会根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜石光泽。
下面分别介绍这三种方法优缺点：机械抛光：整平性好，光亮劳动强度大，污染严重，复杂件难加工，光泽下降，投资及成本较高简单工件，中，小产品，复杂件无法加工。
整个产品光泽达不到一致，光泽保持时间不长化学抛光：投资少，复杂件能抛，效率高，速度快光亮度不足，抛光液要加湿，有气体溢出，需要适风设备。
复杂产品，光亮度要求不高的产品可选用小批量加工较合算电化学抛光：达镜面光泽，长期保持，工艺稳定，污染少，成本低，防污染性好。
一次性投资大，复杂件要装工装，辅助电极，大量生产要降温污挡产品，要求长时间保持镜面光，亮产品。
工艺稳定，易操作，可广泛推广使用不锈钢着色不仅赋于不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐磨能性。
不锈钢着色方法有如下几种：1离子沉积氧化物或氧化物。
2高温氧化法。
3化学氧化法。
电化学氧化法。
4气相裂解法。
简述各种方法概况如下：1离子沉积氧化物或氧化物法，就是将不锈钢工件放在真空镀膜机中进行真空蒸发镀：例如：镀钛金的手表壳和手表带。
一般是金黄色。
这种方法适用于大批量产品加工。
因为投资大，成本高，小批量产品不合算。
2高温氧化法是在特定的熔盐中，浸入工件保持在一定的工艺范围，使工件形成一定厚度氧化膜，而呈现出各种不同色泽。
3化学法就是在特定溶液中，通过化学氧化形成膜的颜色，一般有“因可法使用较多，不过要能保证一批产品色泽一致的话，必须用参比电报来控制。
4电化学法，是在特定溶液中，通过电化学氧化形成膜的颜色，这个商业中得到应用。
5气相裂解法，较为复杂，在工业中应用较少。
注明：本文档内容版权归东莞市凯盟表面处理技术开发有限公司所有，如有抄袭，我们将追究法律责任。
不锈钢抛光的方法
不锈钢抛光的方法通常有以下几种：
1. 机械抛光：使用抛光机械以及砂纸、磨料等工具对不锈钢表面进行磨光处理。
先用较粗的砂纸进行初步的磨光，再逐渐使用细砂纸进行细磨，最后使用抛光蜡进行抛光。
2. 化学抛光：使用化学药剂对不锈钢表面进行抛光处理。
先将不锈钢表面清洗干净，再将化学药剂涂抹在表面，等待一定时间后，用橡皮刮板或纤维刷进行擦拭，最后用清水冲洗干净。
3. 电化学抛光：在电解液中，使用外电源的直流功率，通过电解的方式对不锈钢表面进行抛光处理。
这种方法可以使不锈钢表面获得更亮丽的光泽。
4. 气雾抛光：使用高压气体将特定颗粒催化粉末喷射在不锈钢表面，利用粉末的冲击力将表面污染物和氧化层剥离。
这种方法能够给不锈钢表面带来更高的光洁度和平滑度。
以上是几种常见的不锈钢抛光方法，选择适合的方法需要根据具体情况和目的来决定。
不锈钢板抛光工艺流程及技巧下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!不锈钢板抛光工艺流程。
1. 预处理。
除油，用溶剂或碱性溶液去除表面油污。
分享不锈钢镜面抛光以及其工艺、方法、需要的材料和抛光案例不锈钢镜面抛光简述不锈钢镜面抛光的定义就是：把一个不锈钢材质的工件抛光成镜面，因为产品的外观不同，所以不锈钢镜面抛光就分了很多种类。
不锈钢表面抛光工艺方法很多，常用的有机械抛光、化学抛光、电解抛光。
但是这些方法得到的镜面效果都不高，现在海德跟大家分享一种叫CMP机械化学抛光方法。
这种方法仅仅适用于不锈钢材质工件需要做纯平面、小尺寸、高精度的镜面抛光，也简称不锈钢镜面抛光。
不锈钢镜面抛光材料不锈钢镜面抛光材料需要用到的材料：不锈钢抛光机、合成铁盘、抛光垫、研磨液、夹具或治具;相关耗材包括粘贴蜡、胶纸、超声波清洗剂等。
如果是批量生产的话，需要的材料就更多，工序也会分得很细。
不锈钢镜面抛光工艺和抛光原理介绍：不锈钢镜面抛光工艺是利用自由散粒磨料在工件被加工面及磨盘基面上相对运动，使工件表面变得非常高的平整度及光滑度，工件固定不需要强夹、真空、磁铁，只是自然地放置在磨盘上，基本上能适合加工任何金属和非金属材料的工件，没有了强制性的装夹及一般磨床的刚性磨削，减少的了冲击及发热产生的次生变形，更用利于高精度和高光洁度的加工。
即使一个没有经验的操作员也可以轻易获得最理想的抛光效果平行度可达0.2um，粗糙度可达Ra0.02um。
原理图如下：不锈钢镜面抛光机的工作原理图不锈钢工件镜面抛光工艺原理不锈钢镜面抛光方法常见镜面不锈钢分为6K、8K、10K这三种。
一般是普通抛光，普通6K，精磨8K，超强精磨10K效果。
相同厚度的一般无太大差别，10K镜面更亮;厚度越厚，效果越差，加工费用也越高。
如果说得专业一点可以引入粗糙度、平行度这样的概念。
具体的抛光方法如下：第一不:不锈钢粗磨或者叫“开粗”。
目的是下尺寸和达到一定的几何精度。
方法是先根据不锈钢工件来设计夹具，目的是起到固定的作用;然后装好。
然后放入平面研磨机研磨，由于不锈钢分很多种，可根据具体的材质来选择研磨盘、研磨液。
常用的不锈钢表面处理方法主要有以下三种方法:一、表面自然色增白处理；二、表面反射光高光；三、表面着色。
一、表面自然色增白处理不锈钢加工过程中，经过轧制、捆扎、焊接或人工表面热处理后产生黑氧皮革。
这种坚硬的灰黑色氧化皮主要由两种eo4组分nicr204和NIF组成。
以前，通常使用氢用强腐蚀法除去氟酸和硝酸。
但这种方法成本高，污染环境，对人体有害，且具有腐蚀性，逐渐被淘汰。
目前治疗氧化皮主要有两种方法：（1）喷砂（抛丸）：主要用于喷射微玻璃珠去除表面黑色氧化物（2）化学方法：采用无公害酸洗钝化膏和含无机添加剂的常温无毒清洗液浸泡洗。
从而达到美白不锈钢本色的目的。
经过处理，它基本上看起来是一种暗淡的颜色。
这样的一方该方法适用于大型复杂产品。
二、表面反射光高光根据不锈钢产品的复杂性和用户的不同要求，可分别采用机械抛光、化学抛光和电化学抛光、光照等方法获得镜面光泽。
三、表面处理（1）清理打磨：如有损伤，应打磨，特别是与碳钢零件接触产生的划痕、飞溅和切割产生的熔渣必须仔细彻底地清洁和抛光损坏部位。
（2）机械抛光：采用合适的抛光工具抛光，要求处理均匀，避免过度抛光和过度抛光再抓一次。
（3）除油除尘：不锈钢零件在酸洗钝化前，必须按工艺要求除油、氧化皮、灰尘等（4）水喷砂：根据不同的处理要求，选择不同的微玻璃珠和不同的工艺参数，避免过度喷洒等。
（5）酸洗钝化：不锈钢零件必须严格按照工艺要求进行钝化处理。
（6）清洗、干燥：酸洗、钝化后，严格按工艺进行中和、清洗、干燥，剩余酸性溶液。
（7）防护：不锈钢零件表面处理完成后，应进行防护，避免接触、油污、灰尘等杂质物质的二次污染。
（8）避免再加工：不锈钢零件表面处理完成后，应避免零件或产品的再加工。
目前常用的不锈钢抛光方法有以下七种：1 机械抛光2 化学抛光3 电解抛光4 超声波抛光5 流体抛光6 磁研磨抛光7.化学机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具。
不锈钢管镜面抛光方法导言不锈钢管作为一种常见的金属材料，广泛应用于建筑、化工、食品加工等行业。
然而，不锈钢管表面常常存在瑕疵和粗糙度，影响其美观性和功能性。
为了改善不锈钢管的表面质量，镜面抛光成为一种常见的处理方法。
本文将详细介绍不锈钢管镜面抛光的方法和步骤。
不锈钢管表面处理方法不锈钢管表面处理主要包括机械处理和化学处理两种方法。
机械处理主要是通过研磨、抛光等方式去除不锈钢管表面的氧化皮、焊渣和划痕等物质；化学处理则是利用酸洗或电解脱脂等方法进行表面清洁和脱脂。
不锈钢管镜面抛光步骤步骤一：准备工作1.确定抛光前的基础处理：需要对不锈钢管进行机械或化学处理，除去表面的氧化皮、焊渣和划痕等杂质，确保表面光洁度。
2.准备抛光工具和材料：常用的抛光工具有电动抛光机、手动抛光机、砂轮等，而抛光材料主要包括研磨片、抛光膏和抛光布等。
步骤二：粗磨1.使用粗砂轮：将粗砂轮安装在电动或手动抛光机上，调整转速适中。
2.磨削表面：将不锈钢管放置在工作台上，用手操控抛光机将粗砂轮沿着管子表面均匀移动，进行粗磨。
注意保持均匀的力度和速度，避免过度磨损。
步骤三：中磨1.使用中号砂轮：更换为中号砂轮，并调整转速。
2.进行中磨：同样地，将不锈钢管放置在工作台上，用手操控抛光机进行中磨。
此时应注意力度和速度的控制，以便达到理想的效果。
步骤四：细磨1.使用细砂轮：更换为细砂轮，并调整转速。
2.进行细磨：同样地，将不锈钢管放置在工作台上，用手操控抛光机进行细磨。
在此步骤中，需要更加细致地控制力度和速度，以确保表面质量达到要求。
步骤五：抛光1.使用抛光膏和抛光布：将适量的抛光膏涂抹在不锈钢管表面，然后用抛光布进行擦拭。
2.进行抛光：用手操控抛光机，以适当的速度和力度对不锈钢管进行抛光。
注意保持均匀的力度和速度，避免过度磨损。
步骤六：清洁1.清洗表面：使用清水或清洗剂彻底清洁不锈钢管表面，去除残留的抛光膏和杂质。
2.干燥管子：用干净的毛巾或吹风机将不锈钢管表面彻底擦干。
304不锈钢镜面抛光工艺304不锈钢是一种常见的不锈钢材料，具有良好的耐腐蚀性和机械性能。
而镜面抛光工艺则是一种常用的表面处理技术，可以使304不锈钢表面光滑如镜，增加其美观性和耐腐蚀性。
本文将介绍304不锈钢镜面抛光工艺的原理、步骤和应用。
一、原理304不锈钢镜面抛光工艺的原理是通过机械研磨和化学抛光相结合，去除不锈钢表面的氧化皮和金属颗粒，使其表面变得光滑。
具体原理如下：1. 机械研磨：通过使用研磨材料（如砂轮、砂带等）对不锈钢表面进行研磨，去除表面的氧化皮和金属颗粒，使其表面平整。
2. 化学抛光：在机械研磨的基础上，使用化学溶液进行抛光。
常用的化学抛光溶液包括硝酸、硫酸和氢氟酸等，可以溶解表面的氧化物和金属颗粒，使不锈钢表面更加光滑。
二、步骤304不锈钢镜面抛光工艺的步骤包括以下几个方面：1. 清洗：首先需要将不锈钢材料进行清洗，去除表面的灰尘和污垢，保证后续处理的效果。
2. 机械研磨：使用砂轮、砂带等研磨材料对不锈钢表面进行研磨。
研磨过程中应注意控制研磨的力度和速度，避免对不锈钢材料造成损伤。
3. 清洗：研磨完毕后，需要再次对不锈钢表面进行清洗，去除研磨过程中产生的金属颗粒和碎屑。
4. 化学抛光：将清洗干净的不锈钢材料浸入化学抛光溶液中，进行抛光处理。
抛光时间和温度需根据具体情况进行控制，以保证抛光效果。
5. 清洗：抛光完毕后，需要再次对不锈钢表面进行清洗，去除抛光溶液残留物，以免对不锈钢材料产生腐蚀。
6. 干燥：最后将抛光干净的不锈钢材料进行干燥，确保表面无水迹和水渍，以保持其光滑如镜的效果。
三、应用304不锈钢镜面抛光工艺广泛应用于家居、建筑、厨具、电子设备等领域。
具体应用如下：1. 家居：304不锈钢镜面抛光工艺可用于制作家具、楼梯扶手、门把手等装饰品，增添高档感和美观性。
2. 建筑：304不锈钢镜面抛光工艺可用于制作建筑立面、栏杆、门窗框等，提升建筑物的整体形象。
3. 厨具：304不锈钢具有良好的耐腐蚀性和耐高温性，镜面抛光工艺可以增加其光滑度和易清洁性，使厨具更加耐用和美观。
不锈钢抛光的解决方法
发布者：admin 来源：发布日期：2010-02-03 点击次数：22
不锈钢个体加工点的处理焊口的方法就是你掌握的那种。
也就是机械抛光轮先粗抛后细抛。
效果不理想也只能如此了。
大型不锈钢门批量生产单位的焊口处理当然不会这麽简单。
在机械抛光后，还要进行整体产品的化学抛光，为了更亮，更高档，还要进行电化学抛光。
以下是我在研究电解抛光时发现的问题，并找到了解决方法，拿出来与大家一起分享一下。
1.电抛光后，表面为什么会发现似未抛光的斑点或小块？
原因分析：抛光前除油不彻底，表面尚附有油迹。
解决方法：选用“云清牌除油除蜡液”，1：10兑水使用，60~90℃条件下浸泡5~20分钟。
如长时间使用后应考虑更换新液。
2.抛光过后表面局部为什么有灰黑色斑块存在？
原因分析：可能氧化皮位彻底除干净。
局部尚存在氧化皮。
解决方法：加大清楚氧化皮力度，可选用“云清牌不锈钢氧化皮清除液，不锈钢氧化皮清除膏”等产品。
因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。
3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？
原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。
解决方法：调整电流密度或溶液温度，或缩短时间。
检查电极位置，在棱角处设置屏蔽等。
4.为什么工件抛光后不光亮并呈灰暗色？
分析原因：可能电化学抛光溶液已不起作用，或作用不明显。
解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。
5.工件抛光后表面有白色的条纹是怎么回事？
原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。
解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。
在90~100℃条件下并加热一小时。
6.为什么抛光后表面有阴阳面，及局部无光泽的现象？
原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。
解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。
7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？
原因分析：可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
解决方法：提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
8.零件和挂具接触点无光泽并有褐色斑点，表面其余部分都光亮是什么原因？
原因分析：可能是零件与挂具的接触不良，造成电流分布不均，或零件与挂具接触点少。
解决方法：擦亮挂具接触点，使导电良好，或增大零件与挂具的接触点面积。
9.同一槽抛光的零件有的光亮，有的不亮，或者局部不亮。
原因分析：同槽抛光工件太多，致使电流分布不均匀，或者是工件之间互相重叠，屏蔽。
解决方法：减少同槽抛光工件的数量，或者注意工件的摆放位置。
10．为什么抛光零件凹入部位和零件与挂具接触点接触附近有银白色斑点？
原因分析：可能是零件的凹入部位被零件本身或挂具屏蔽了。
解决方法：适当改变零件位置，使凹入部位能得到电力线或缩小电极之间距离或提高电流密度。
11.已严格按照工艺规范操作，为什么抛光后零件表面有或多或少的过腐蚀现象？
原因分析：是否溶液温度过高或电流密度太大，如果溶液配制没有问题，有严格操作，则可能是抛光前的处理问题。
解决方法：严格执行另电化学抛光前处理的操作，在酸洗过程中避免过腐蚀。
不要把清洗水留在零件表面，带进抛光槽。
12.“云清牌不锈钢通用电解液”为什么使用一段时间会出现泡沫？
原因分析：工件表面未除油，一些油污浮在电解液表面，对操作带来了困难。
解决方法：已经出现此情况的，建议将表面的油污捞出，未出现的建议在抛光前进行除油。
13.电化学抛光液内硫酸与磷酸之间有什么关系？
原因分析：硫酸较多，抛光速度过快，对金属基体可加快腐蚀，磷酸较多，可在工件表面吸附一种黏膜，亮度下降，抛光速度变慢。
当然也不排除其他因素。
解决方法：调整硫酸磷酸合适比例。
也可以选择“云清各种无铬电解添加剂”配方。
14.工件抛光后表面无光泽，在浅黄色底子上有白色斑点，一般什么原因引起的？
原因分析：可能是电解抛光溶液中铬酐含量过高，甚至超过1.5%。
解决方法：铬离子属于重金属离子，对人体有致癌作用，污染环境，可选用无铬抛光液。
推荐使用“云清牌不锈钢通用电解液”
15.电解液成本核算主要是哪些？
主要是电费、电解抛光机、电解槽、极板、铜棒、电解液等。
16.不锈钢各种材质在电解抛光时电流密度是多少？与电解成本有什么关联？
原因分析：在市场常规情况下不锈钢各种材质在电解十的密度为：200系列不锈钢材质电流密度在25—50安培之间，300系列不锈钢材质电流密度在15—30安培之间，400系列不锈钢材质电流密度在30—55安培之间。
解决方法：可选用“云清牌电解液”200系列不锈钢材质电流密度在15—25安培之间，300系列不锈钢材质在10—15安培之间，400系列不锈钢材质在25—30之间。
电流密度越大，耗电量越大。
而在电解成本核算中，电费所占的比例最大。
17.抛光后经擦拭干净扔无光泽，有浅兰色阴影什么原因？
原因分析：可能是电化学抛光液配制后，未进行加热及通电处理，或溶液操作温度偏低。
解决方案：120℃下加热电抛光液一小时或将电解液加热到规定温度。
18.抛光后无光并切有黄色斑点是什么原因引起的？
原因分析：可能电化学溶液的相对密度偏小，已小于1.70。
解决方案：调整电抛光的相对密度或在80—100℃条件下加热浓缩以增大起相对密度。
或是
更换新液。
19.工件抛光后，为什么从槽中取出就出现褐色斑点？
原因分析：可能是电抛光不够，或是时间较短。
解决方法：首先适当延长抛光时间，如果无作用，则可能是温度或者电流密度不够的问题。
20.电解时为什么容易出现打火现象？
原因分析：导致这一现象的因素有三点，一是挂具与工件接触点不牢固，二是电解液密度太低，三是电流密度过高。
解决方法：多换几种挂具与工件连接方法，尽量多增加挂具与工件的接触点。
如是电解液密度太低，可更换电解液，建议选用“云清牌不锈钢通用电解液”。
21.不锈钢电解液操作温度对电解抛光有什么影响？最佳温度是多少？
原因分析：一般电解液使用温度为50—90℃之间，温度较低，抛光速度较慢，光亮度下降。
温度过高，液体对工件腐蚀加快，容易引起工件过腐蚀，电解液有效成分容易分解。
解决方法：温度较低应加热到规定温度，加热可使用各种加热管（如石英，钛材质加热管），长时间工作温度会上升，当温度超过90℃时应停止工作，散热可选用搅拌或冷却循环方式。
最佳使用温度是50—90℃，“云清牌不锈钢通用电解液”的最佳使用温度为50—80℃。
22.不锈钢工件表面凹凸不平，麻点呈凸状，什么原因引起的？
原因分析：表面锈蚀较多，电解液只是微观腐蚀整平，较多的锈蚀电解液不能完全清除，如延长抛光时间，大量铁离子沉入电解液底部，降低电解液使用寿命。
解决方法：将工件表面的锈蚀清楚干净。
推荐使用“云清牌不锈钢活化液”，“除锈水”，“氧化皮清除夜”等产品进行清洗除锈。
