波特率计算公式

51系列单片机波特率的计算方法概述51系列单片机是一种常用的低功耗、高性能的8位单片机。

在串行通信中，波特率是指单位时间内传输的数据位数，是一个十分重要的参数。

计算正确的波特率可以确保数据的可靠传输和通信的稳定性。

本文将详细介绍51系列单片机波特率的计算方法，并给出实际应用中的示例。

计算机波特率的原理波特率是通过改变每个数据位的传输时间来实现的。

对于51系列单片机，它的波特率是由两个寄存器控制的，分别是TH1和TL1、这两个寄存器是16位的，它们的值决定了单片机串口的传输速度。

波特率的计算公式如下：波特率=定时器1溢出率×（TH1×256+TL1）其中，定时器1的溢出率是一个常数，取决于单片机的时钟源和预分频系数。

对于常用的外部振荡器时钟源，定时器1的溢出率可以通过以下公式计算：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）其中，SMOD是串口模块的倍频系数，可以取1或者0。

PSM是定时器1的预分频系数，可以取1、2、4、8实际应用示例假设我们要使用一个频率为12MHz的外部振荡器作为时钟源，希望设置波特率为9600。

接下来我们按照以下步骤计算波特率：1.根据提供的时钟源频率和波特率，计算出定时器1溢出率：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）=（2^1/32）×（12×10^6/1）2.计算TH1和TL1的值：波特率=定时器1溢出率×（TH1×256+TL1）TH1×256+TL1≈0.128由于TH1和TL1都是整数，所以需要找到一个最接近0.128的数作为TH1和TL1的值。

在这个例子中，我们可以选择TH1=0，TL1=333.设置串口的工作模式和配置寄存器：在上述计算中，我们假设SMOD=1，PSM=1、根据实际需求，可以通过修改SM0/SM1和PS0/PS1/PS2位来设置倍频系数和预分频系数。

比特率和波特率换算公式比特率和波特率这俩概念，在通信和信息技术领域里，那可是相当重要的！先来说说比特率，它指的是单位时间内传输的比特数。

比如说，每秒传输 100 个比特，那比特率就是 100bps（bits per second）。

而波特率呢，则是指单位时间内传输的符号数。

符号可以是很多种，比如二进制的 0 和 1 ，就是两个符号。

这两者的换算公式是：比特率 = 波特率×单个符号携带的比特数。

举个例子啊，假如我们用二进制传输，一个符号就携带 1 个比特，那这时候波特率和比特率就相等。

但要是用八进制呢，一个符号就得携带 3 个比特（因为 2³ = 8 嘛），这时候比特率就是波特率的 3 倍啦。

我记得之前有一次，我给一群学生讲这俩概念。

其中有个小家伙，眼睛瞪得大大的，一脸迷茫地问我：“老师，这俩东西到底有啥用啊？”我笑着跟他说：“你想想啊，咱们打电话的时候，声音能清晰地传过来，靠的就是这合适的比特率和波特率呢。

如果算错了，那声音可能就变得乱七八糟，听都听不清！”那孩子似懂非懂地点点头。

其实在实际应用中，搞清楚比特率和波特率的换算非常关键。

比如说在网络通信里，要确保数据传输的速度和质量，就得准确计算这俩数值。

再比如在数字电视领域，要是比特率设置得太低，画面可能就会模糊、卡顿；波特率不合适，信号传输可能就会出错。

总之，比特率和波特率的换算公式虽然看起来简单，但真正理解和运用好它，能解决好多通信和信息技术方面的实际问题。

所以呀，大家可得好好掌握这个换算公式，以后在面对相关的技术问题时，就能轻松应对啦！。

简述单片机串行通信的波特率摘要：一、单片机串行通信的基本概念二、波特率的定义及意义三、波特率的计算方法四、波特率与通信距离、数据速率的关系五、如何选择合适的波特率六、结论正文：一、单片机串行通信的基本概念单片机串行通信是指单片机通过串行接口与其他设备进行数据传输的过程。

在这个过程中，数据是一位一位地按照一定的时间间隔依次传输，从而实现数据的远程传输和控制。

串行通信在电子设备、计算机网络等领域有着广泛的应用。

二、波特率的定义及意义波特率（Baud Rate）是衡量串行通信数据传输速率的重要指标，它表示每秒钟传输的比特数。

波特率越高，数据传输速率越快。

在实际应用中，波特率决定了通信的稳定性和可靠性，因此选择合适的波特率至关重要。

三、波特率的计算方法波特率的计算公式为：波特率= 数据速率/ 传输位数。

其中，数据速率指的是单位时间内传输的比特数，传输位数指的是每个数据帧中数据的位数。

四、波特率与通信距离、数据速率的关系波特率与通信距离和数据速率之间存在一定的关系。

通信距离较远时，信号衰减较大，可能导致数据传输错误，此时应降低波特率以提高通信的可靠性。

而数据速率较高时，传输时间较短，可以适当提高波特率以提高传输效率。

五、如何选择合适的波特率选择波特率时，应综合考虑通信距离、数据速率、传输可靠性等因素。

在保证通信可靠性的前提下，尽量选择较高的波特率以提高传输效率。

此外，还需注意波特率与通信协议的兼容性，确保不同设备之间的顺畅通信。

六、结论单片机串行通信的波特率是衡量数据传输速率的重要指标，选择合适的波特率对保证通信的稳定性和可靠性具有重要意义。

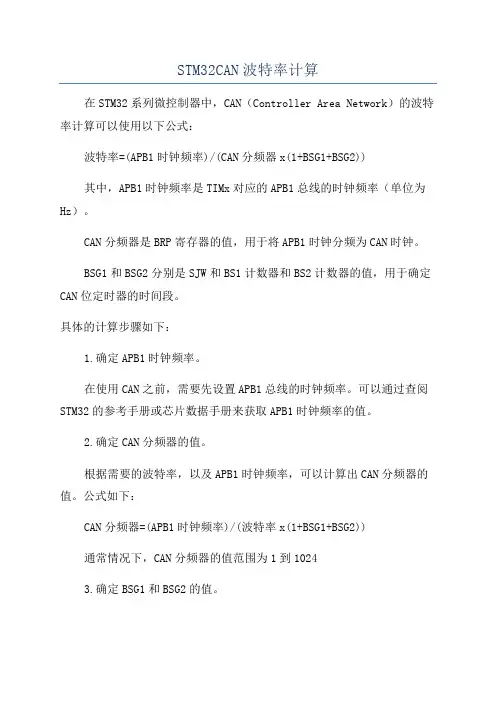

STM32CAN波特率计算在STM32系列微控制器中，CAN（Controller Area Network）的波特率计算可以使用以下公式：波特率=(APB1时钟频率)/(CAN分频器x(1+BSG1+BSG2))其中，APB1时钟频率是TIMx对应的APB1总线的时钟频率（单位为Hz）。

CAN分频器是BRP寄存器的值，用于将APB1时钟分频为CAN时钟。

BSG1和BSG2分别是SJW和BS1计数器和BS2计数器的值，用于确定CAN位定时器的时间段。

具体的计算步骤如下：1.确定APB1时钟频率。

在使用CAN之前，需要先设置APB1总线的时钟频率。

可以通过查阅STM32的参考手册或芯片数据手册来获取APB1时钟频率的值。

2.确定CAN分频器的值。

根据需要的波特率，以及APB1时钟频率，可以计算出CAN分频器的值。

公式如下：CAN分频器=(APB1时钟频率)/(波特率x(1+BSG1+BSG2))通常情况下，CAN分频器的值范围为1到10243.确定BSG1和BSG2的值。

BS1和BS2的值通常介于1到16之间。

它们的和（BS1+BS2）确定了CAN位定时器的长度。

其中，BS1用于传输的时间段，包括同步段、传输段和前部分的惯例部分。

而BS2用于接收的时间段，包括后部分的惯例部分和重同步段。

通常情况下，可以选择BS1和BS2的值为84.计算波特率。

将得到的CAN分频器、BSG1和BSG2的值带入公式：波特率=(APB1时钟频率)/(CAN分频器x(1+BSG1+BSG2))即可计算出所需的波特率。

需要注意的是，以上公式是用于计算CAN的时钟频率，实际的波特率可能会稍有偏差。

如果精确的波特率很关键，则可以进一步对BRP和BS1/BS2进行微调来达到所需的精度。

这是一个简化的波特率计算方法。

对于更复杂或特定的应用场景，建议参考STMicroelectronics提供的CAN计算器工具或查阅相关资料来进行具体的计算。
