高考物理二轮提升卷电场和磁场(答案详尽,题目经典)

  • 格式：doc
  • 大小：667.00 KB
  • 文档页数：12

专题三电场和磁场提升卷时间：90分钟满分：95分一、选择题：本题共8小题，每小题6分，共48分．在给出的四个选项中，第1～5小题只有一个选项正确，第6～8小题有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分．1．(导学号：92274063)(2017·安庆调研)已知通电长直导线周围某点的磁感应强度B＝k Ir，即磁感应强度B与导线中的电流I成正比、与该点到导线的距离r成反比．如图所示，两根平行长直导线相距为R，通以大小相等、方向相同的电流．规定磁场方向垂直纸面向里为正，在0～R区间内磁感强度B随x变化的图线可能是图乙中的()2．(导学号：92274064)如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B的匀强磁场中．质量为m、带电量为＋Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是()A．滑块受到的摩擦力不变B．滑块到地面时的动能与B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．B很大时，滑块可能静止于斜面上3．(导学号：92274065)真空中存在一个水平向左的匀强电场，电场强度的大小E＝mgq，一根不可伸长、长度为l的绝缘细线一端拴一个质量为m、电荷量为q的带正电小球，另一端固定在O点．把小球拉到使细线水平的位置A，再由静止释放小球，则在从释放小球至小球运动到O点的正下方B的过程中()A．小球刚运动到B点前的瞬时，速度恰好为零B．小球刚运动到B点前的瞬时，绳子对小球的拉力为mgC．小球从A运动到B的过程中，小球做曲线运动D．小球刚运动到B点前的瞬时，其动能为2mgl4．(导学号：92274066)(2017·河北衡水高三调研)如图所示，真空中等量同种正点电荷放置在M、N两点，在MN的连线上有对称点a、c，MN连线的中垂线上有对称点b、d，则下列说法正确的是()A．正电荷＋q在c点电势能大于在a点电势能B．正电荷＋q在c点电势能小于在a点电势能C．在MN连线的中垂线上，O点电势最高D．负电荷－q从d点静止释放，在它从d点运动到b点的过程中，加速度先减小再增大5．(导学号：92274067)(2017·四川省重点中学第二次检测)由某种导线构成的正方形导线框abcd竖直放置，已知长度为l的该导线的电阻为lr，现将正方形导线框置于如图所示的匀强磁场中，磁场方向垂直纸面向外，磁感应强度的大小为B，用电阻不计的导线将导线框连接在电动势为E，内阻不计的电源两端．则关于导线框所受安培力的大小和方向，下列说法正确的是()A．安培力的大小为2EBr，方向竖直向上B．安培力的大小为4EB3r，方向竖直向下C．安培力的大小为EBr，方向竖直向下D．安培力的大小为EBr，方向竖直向上6．(导学号：92274068)(2017·兰州质检)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为I m，图甲中I所示方向为电流正方向．则金属棒()A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功7．(2017·全国Ⅲ卷)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10 V、17 V、26 V．下列说法正确的是()A．电场强度的大小为2.5 V/cmB．坐标原点处的电势为1 VC．电子在a点的电势能比在b点的低7 eVD．电子从b点运动到c点，电场力做功为9 eV8．(导学号：92274070)(多选)毛毯等绒料布生产时常采用静电植绒技术来实现，其原理如图：其中A是接高压阳极的金属网，其内装有绒料，B是一块金属平板，上面铺着涂有黏合剂待植绒基布．当待植绒基布从两极板经过时，给A 接上高压并使绒料带上电荷，这样绒料在经过A、B两平行板间的电场加速后以高速向B板运动，遇到待植绒基布后便粘在上面从而实现静电植绒，下列说法正确的是()A．A、B两极板的电场方向由B指向AB．带电绒料带正电荷C．带电绒料在运动过程中电场力对它做正功D．带电绒料在运动过程中电势能增加二、非选择题：本题共4小题，共47分．解答应写出必要的文字说明，方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．9．(导学号：92274071)(2017·济南模拟)(11分)如图所示，电阻不计的“∠”型足够长且平行的导轨，间距L＝1 m，导轨倾斜部分的倾角θ＝53°，并与定值电阻R相连。

整个空间存在着B＝5 T、方向垂直倾斜导轨平面向上的匀强磁场。

金属棒ab、cd的阻值R ab＝R cd＝R，cd棒质量m＝1 kg。

ab棒光滑，cd与导轨间的动摩擦因数μ＝0.3，设最大静摩擦力等于滑动摩擦力。

(g取10 m/s2，sin53°＝0.8，cos53°＝0.6，)求：(1)ab棒由静止释放，当滑至某一位置时，cd棒恰好开始滑动。

求这一时刻ab棒中的电流；(2)若ab棒无论从多高的位置释放，cd棒都不动，分析ab棒质量应满足的条件；(3)若cd棒与导轨间的动摩擦因数μ≠0.3，ab棒无论质量多大、从多高位置释放，cd棒始终不动。

求cd棒与导轨间的动摩擦因数μ应满足的条件。

10．(导学号：92274072)(11分)如图所示，在直角坐标系Oxy平面的第三、四象限内分别存在着垂直于Oxy平面的匀强磁场，第三象限的磁感应强度大小是第四象限的2倍，方向相反．质量、电荷量相同的负粒子a、b，某时刻以大小相同的速度分别从x轴上的P、Q两点沿y轴负方向垂直射入第四、三象限磁场区域．已知a粒子在离开第四象限磁场时，速度方向与y轴的夹角为60°，且在第四象限磁场中运行时间是b粒子在第三象限磁场中运行时间的4倍．不计重力和两粒子之间的相互作用力．求：a、b两粒子经y轴时距原点O的距离之比．11．(导学号：92274073)(12分)如图，边界OA 与OC 之间分布有垂直纸面向里的匀强磁场，磁感应强度为B ，边界OC 上有一荧光屏(粒子打在上面，可激发荧光)，边界OA 上距O 点距离为L 处有一粒子源S .从某一时刻起，从S 平行于纸面向各个方向发射出大量带正电的同种粒子(不计粒子的重力及粒子间的相互作用)，所有粒子的初速度大小相同，经过一段时间有大量粒子从边界OC 射出磁场打在荧光屏上．已知∠AOC ＝60°，打在荧光屏的粒子在磁场中运动的最短时间等于T 6(T 为粒子在磁场中运动的周期，且T 为已知值)．(1)求粒子的质量和电荷量的比值；(2)求粒子做圆周运动的半径；(3)粒子打在荧光屏形成一条亮线，求亮线的长度．12．(导学号：92274074)(13分)如图所示，在空间内有一直角坐标系xOy，直线OP与x轴正方向夹角为30°，第一象限内有两个方向均垂直纸面向外的匀强磁场区域Ⅰ和Ⅱ，直线OP是它们的理想边界，OP上方区域Ⅰ中磁场的磁感应强度为B，在第四象限内有一沿x轴负方向的匀强电场，一质量为m、电荷量为q的质子(不计重力及质子对磁场、电场的影响)以速度v从O点沿与OP成30°角方向垂直磁场进入区域Ⅰ，质子先后通过磁场区域Ⅰ和Ⅱ后，恰好垂直通过x 轴上的Q点(未画出)进入第四象限内的匀强电场中，最后从y轴上的A点与y轴负方向成60°射出，求：(1)区域Ⅱ中磁场的磁感应强度大小；(2)Q点到O点距离；(3)匀强电场的电场强度E的大小．专题三电场和磁场提升卷1．C根据右手螺旋定则可得左边通电导线的两根导线之间的磁场方向垂直纸面向里，右边通电导线在两根导线之间的磁场方向垂直纸面向外，离导线越远磁场越弱，在两根导线中间位置的磁场为零．由于规定B的正方向垂直纸面向里，所以选项C正确，A、B、D错误．2．C滑块受重力、支持力、洛伦兹力、摩擦力，如右图所示．由左手定＝Q v B，当速度则首先容易判断洛伦兹力的方向为垂直斜面向下，C正确；由f洛发生变化时，洛伦兹力变化，A错误；磁场B的大小最终影响摩擦力的大小，影响滑块到达地面的过程中摩擦力做功的大小，滑块到达地面时的动能与B的大小有关，B错误．滑块从斜面顶端由静止下滑，所以中间不可能静止在斜面上，D错误．3．D小球在复合场中所受到的重力和电场力的合力为一恒力，其方向与水平方向的夹角为45°，小球由静止释放，小球沿直线AB做匀加速运动，显然选项A、C错误；小球刚运动到B点的瞬时，绳子刚好被拉直，绳子对小球的拉力为零，选项B错误；小球刚运动到B点的瞬时，利用动能定理可得mgl＋qEl ＝E k，求出E k＝2mgl，选项D正确．4．C根据电场线的分布情况和对称性可知，a、c两点的电势相等，则点电荷在a点电势能一定等于在c点电势能．A、B错误；沿电场线方向电势降低，在MN连线的中垂线上，O点电势最高，C正确；由对称性知O点的场强为零，电荷－q从d点静止释放，在它从d点运动到b点的过程中，加速度可能先减小再增大，也可能先增大后减小再增大再减小，故D错误．5．B由题图可知，电路接通后流过导线框的电流沿ad及abcd方向，设导线框的边长为x，由欧姆定律可得，流过ab边的电流为I1＝Exr，流过bc边的电流为I2＝E3xr，又由左手定则可知ad、bc两边所受的安培力方向均竖直向下，ab、cd两边所受到的安培力大小相等，方向相反，则导线框所受的安培力的大小为F＝B(I1＋I2)x＝4EB3r，方向竖直向下，B正确．6．ABC根据左手定则知金属棒在0～T2内所受安培力向右，大小恒定，故金属棒向右做匀加速运动，在T2～T内金属棒所受安培力与前半个周期大小相等，方向相反，金属棒向右做匀减速运动，一个周期结束时金属棒速度恰好为零，以后始终向右重复上述运动，选项A、B、C正确；在0～T2时间内，安培力方向与运动方向相同，安培力做正功，在T2～T时间内，安培力方向与运动方向相反，安培力做负功，在一个周期内，安培力所做总功为零，选项D错误．7．ABD如图所示，由匀强电场中两平行线距离相等的两点间电势差相等知，Oa间电势差与bc间电势差相等，故O点电势为1 V，选项B正确；则在x 轴上，每0.5 cm长度对应电势差为1 V，10 V对应的等势线与x轴交点e坐标为(4.5，0)，△aOe中，Oe∶Oa＝4.5∶6＝3∶4，由几何知识得：Od长度为3.6 cm，代入公式E＝Ud得，E＝2.5 V/cm，选项A正确；电子带负电，电势越高，电势能越小，电子在a点的电势能比在b点的高7 eV，选项C错误；电子从b点运动到c点，电场力做功W＝eU＝9 eV，选项D正确．8．BC A、B两极板的电场方向由A指向B，故选项A错误；由于两极板的电场方向由A指向B，带电绒料向B板运动，说明带电绒料是带正电荷的，故选项B正确；带电绒料在运动过程中电场力对它做正功，电势能减少，故选项C 正确、D错误．9．(1)3.34 A(2)m ab≤2.08 kg(3)μ≥0.75解析：(1)cd 棒刚要开始滑动时，其受力分析如图所示。

合集下载

2019高考物理题分类汇编06电场和磁场解析版

2019高考物理题分类汇编06电场和磁场解析版

2019高考物理题分类汇编06电场和磁场解析版1.【2019年全国Ⅰ】如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A. P和Q都带正电荷B. P和Q都带负电荷C. P带正电荷，Q带负电荷D. P带负电荷，Q带正电荷【答案】D【解析】解：由图可知，两小球均在电场力和库仑力的作用下保持平衡；由于库仑力为相互作用，大小相等、方向相反；故两小球受到的电场力也一定方向相反；因此两小球一定带异种电荷，则P球所受库仑力向右，Q球所受库仑力向左。

匀强电场方向水平向右，故正电荷受电场力向右，其受库仑力一定向左，故Q带正电荷，P带负电荷，故D正确，ABC错误。

故选：D。

明确两小球均受电场力和库仑力作用而处于平衡状态，根据库仑力和电场力的方向进行分析，从而明确两球的电性。

本题考查带电小球在电场力的作用下处于平衡状态的分析，关键是明确电场力和库仑力的方向特点，同时注意共点力平衡条件的应用是解题的关键。

2.【2019年全国Ⅰ】如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接。

已知导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A. 2FB.C.D. 0【答案】B【解析】解：由已知条件可知MLN边的有效长度与MN相同，等效后的电流方向也与MN相同，边MLN的电阻等于边MN的电阻的两倍，两者为并联关系，设MN中的电流大小为I，则MLN中的电流为，设MN的长为L，由题意知：，所以边MLN所受安培力为：，方向与MN边所受安培力的方向相同，，故B正确，ACD错误。

故有：合故选：B。

先由已知条件可知MLN边的有效长度与MN相同，等效后的电流方向也与MN相同，先根据并联电路的电阻关系得出电流关系，再由即可分析MLN边所受安培力，由力的合成即可求得线框LMN所受安培力的大小。

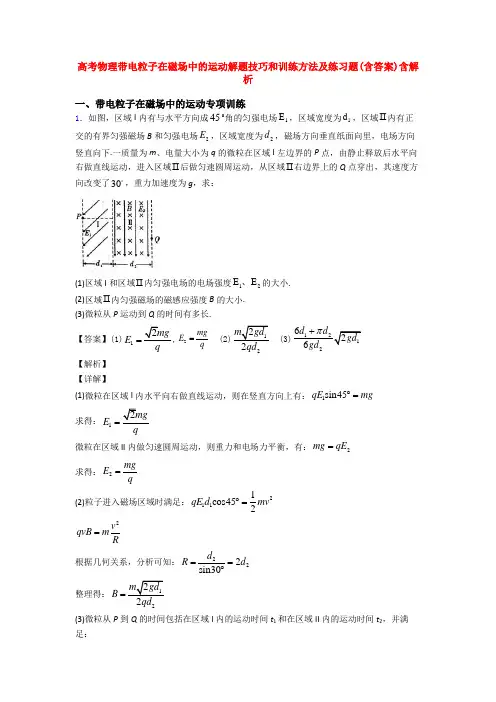

高考物理带电粒子在磁场中的运动解题技巧和训练方法及练习题(含答案)含解析

高考物理带电粒子在磁场中的运动解题技巧和训练方法及练习题(含答案)含解析

高考物理带电粒子在磁场中的运动解题技巧和训练方法及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图，区域I 内有与水平方向成45°角的匀强电场1E ，区域宽度为1d ，区域Ⅱ内有正交的有界匀强磁场B 和匀强电场2E ，区域宽度为2d ，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m 、电量大小为q 的微粒在区域I 左边界的P 点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q 点穿出，其速度方向改变了30，重力加速度为g ，求：(1)区域I 和区域Ⅱ内匀强电场的电场强度12E E 、的大小. (2)区域Ⅱ内匀强磁场的磁感应强度B 的大小. (3)微粒从P 运动到Q 的时间有多长.【答案】(1)12mg E =2mgE q =122m gd 121626d d gd gd π+ 【解析】 【详解】(1)微粒在区域I 内水平向右做直线运动，则在竖直方向上有：1sin45qE mg ︒= 求得：12mgE =微粒在区域II 内做匀速圆周运动，则重力和电场力平衡，有：2mg qE = 求得：2mgE q=(2)粒子进入磁场区域时满足：2111cos452qE d mv ︒=2v qvB m R=根据几何关系，分析可知：222sin30d R d ==︒整理得：122m gd B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d =1tan45mg ma ︒=2302360Rt vπ︒=⨯︒ 经整理得：112121222612126gd d d d t t t gd g gd ππ+=+=+⨯=2．如图所示，半径r =0.06m 的半圆形无场区的圆心在坐标原点O 处，半径R =0.1m ，磁感应强度大小B =0.075T 的圆形有界磁场区的圆心坐标为（0，0.08m ），平行金属板MN 的极板长L =0.3m 、间距d =0.1m ，极板间所加电压U =6.4x102V ，其中N 极板收集到的粒子全部中和吸收．一位于O 处的粒子源向第一、二象限均匀地发射速度为v 的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x 轴正方向，已知粒子在磁场中的运动半径R 0=0.08m ，若粒子重力不计、比荷qm=108C/kg 、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6． （1）求粒子的发射速度v 的大小；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，求它打出磁场时的坐标： （3）N 板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s ；（2）（0，0.18m ）；（3）29% 【解析】 【详解】（1）由洛伦兹力充当向心力，即qvB =m 2v R可得：v =6×105m/s ；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，作出速度方向的垂线与y 轴交于一点Q ，根据几何关系可得PQ=0.0637cos =0.08m ，即Q 为轨迹圆心的位置； Q 到圆上y 轴最高点的距离为0.18m-0.0637sin =0.08m ，故粒子刚好从圆上y 轴最高点离开； 故它打出磁场时的坐标为（0，0.18m ）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y，由带电粒子在电场中偏转的规律得：y=12at2…①a=qEm=qUmd…②t=Lv …③由①②③解得：y=0.08m设此粒子射入时与x轴的夹角为α，则由几何知识得：y=r sinα+R0-R0cosα可知tanα=43，即α=53°比例η=53180×100%=29%3．如图甲所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m、带电量为e的电子，从y轴上的A点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，此时速度方向与x轴正方向的夹角为30°．不考虑电子所受的重力．（1）求电子进入圆形区域时的速度大小和匀强电场场强E的大小；（2）若在圆形区域内加一个垂直纸面向里的匀强磁场，使电子穿出圆形区域时速度方向垂直于x轴．求所加磁场磁感应强度B的大小和电子刚穿出圆形区域时的位置坐标；（3）若在电子刚进入圆形区域时，在圆形区域内加上图乙所示变化的磁场（以垂直于纸面向外为磁场正方向），最后电子从N点处飞出，速度方向与进入磁场时的速度方向相同．请写出磁感应强度B0的大小、磁场变化周期T各应满足的关系表达式．【答案】（1）（2）（3）（n=1，2，3…）（n=1，2，3…）【解析】（1）电子在电场中作类平抛运动，射出电场时，速度分解图如图1中所示．由速度关系可得：解得：由速度关系得：v y=v0tanθ=v0在竖直方向：而水平方向:解得：（2）根据题意作图如图1所示，电子做匀速圆周运动的半径R=L根据牛顿第二定律：解得：根据几何关系得电子穿出圆形区域时位置坐标为（，-）（3）电子在在磁场中最简单的情景如图2所示．在磁场变化的前三分之一个周期内，电子的偏转角为60°，设电子运动的轨道半径为r，运动的T0，粒子在x轴方向上的位移恰好等于r1；在磁场变化的后三分之二个周期内，因磁感应强度减半，电子运动周期T′=2T0，故粒子的偏转角度仍为60°，电子运动的轨道半径变为2r，粒子在x轴方向上的位移恰好等于2r．综合上述分析，则电子能到达N点且速度符合要求的空间条件是：3rn=2L（n=1，2，3…）而：解得：（n=1，2，3…）应满足的时间条件为： (T0+T′)=T而：解得（n=1，2，3…）点睛：本题的靓点在于第三问，综合题目要求及带电粒子运动的半径和周期关系，则符合要求的粒子轨迹必定是粒子先在正B0中偏转60°，而后又在− B0中再次偏转60°，经过n次这样的循环后恰恰从N点穿出．先从半径关系求出磁感应强度的大小，再从周期关系求出交变磁场周期的大小.4．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场的极板由相距为d的两块水平平行放置的导体板组成，如图甲所示．大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO’射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0；:当在两板间加最大值为U0、周期为2t0的电压(如图乙所示)时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强酸场中，最后打在竖直放置的荧光屏上．已知磁场的水平宽度为L，电子的质量为m、电荷量为e，其重力不计．（1）求电子离开偏转电场时的位置到OO’的最远位置和最近位置之间的距离（2）要使所有电子都能垂直打在荧光屏上，①求匀强磁场的磁感应强度B②求垂直打在荧光屏上的电子束的宽度△y【答案】（1）2010U e y t dm ∆= （2）①00U t B dL =②2010U e y y t dm∆=∆= 【解析】 【详解】（1）由题意可知，从0、2t 0、4t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最大，在这种情况下，电子的最大距离为：2222000max 00000311222y U e U e U e y at v t t t t dm dm dm=+=+= 从t 0、3t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最小，在这种情况下，电子的最小距离为：220min 001122U e y at t dm== 最远位置和最近位置之间的距离：1max min y y y ∆=-，2010U e y t dm∆=（2）①设电子从偏转电场中射出时的偏向角为θ，由于电子要垂直打在荧光屏上，所以电子在磁场中运动半径应为：sin L R θ=设电子离开偏转电场时的速度为v 1，垂直偏转极板的速度为v y ，则电子离开偏转电场时的偏向角为θ，1sin y v v θ=，式中00y U ev t dm= 又：1mv R Be =解得：00U tB dL=②由于各个时刻从偏转电场中射出的电子的速度大小相等，方向相同，因此电子进入磁场后做圆周运动的半径也相同，都能垂直打在荧光屏上．由第（1）问知电子离开偏转电场时的位置到OO ′的最大距离和最小距离的差值为△y 1， 所以垂直打在荧光屏上的电子束的宽度为：2010U e y y t dm∆=∆=5．如图所示，在第一象限内存在匀强电场，电场方向与x 轴成45°角斜向左下，在第四象限内有一匀强磁场区域，该区域是由一个半径为R 的半圆和一个长为2R 、宽为2R的矩形组成，磁场的方向垂直纸面向里．一质量为m 、电荷量为+q 的粒子(重力忽略不计)以速度v 从Q(0，3R)点垂直电场方向射入电场，恰在P(R ，0)点进入磁场区域．(1)求电场强度大小及粒子经过P点时的速度大小和方向；(2)为使粒子从AC边界射出磁场，磁感应强度应满足什么条件；(3)为使粒子射出磁场区域后不会进入电场区域，磁场的磁感应强度应不大于多少?【答案】(1)22mvE=；2v，速度方向沿y轴负方向(2)82225mv mvBqR qR≤≤(3)()22713mvqR-【解析】【分析】【详解】（1）在电场中，粒子沿初速度方向做匀速运动132cos4522cos45RL R R=-︒=︒1L vt=沿电场力方向做匀加速运动，加速度为a22sin452L R R=︒=2212L at=qEam=设粒子出电场时沿初速度和沿电场力方向分运动的速度大小分别为1v、2v，合速度v'1v v =、2v at =，2tan v vθ=联立可得224mv E qR=进入磁场的速度22122v v v v =+='45θ=︒，速度方向沿y 轴负方向（2）由左手定则判定，粒子向右偏转，当粒子从A 点射出时，运动半径12Rr =由211mv qv B r =''得122mvB qR=当粒子从C 点射出时，由勾股定理得()222222R R r r ⎛⎫-+= ⎪⎝⎭解得258r R =由222mv qv B r =''得2825mvB qR=根据粒子在磁场中运动半径随磁场减弱而增大，可以判断，当82225mv mvB qR qR≤≤时，粒子从AC 边界射出（3）为使粒子不再回到电场区域，需粒子在CD 区域穿出磁场，设出磁场时速度方向平行于x 轴，其半径为3r ，由几何关系得222332R r r R ⎛⎫+-= ⎪⎝⎭解得()3714R r =由233mv qv B r =''得)322713mv B qR= 磁感应强度小于3B ，运转半径更大，出磁场时速度方向偏向x 轴下方，便不会回到电场中6．如图所示，在竖直平面内建立直角坐标系，y 轴沿竖直方向．在x = L 到x =2L 之间存在竖直向上的匀强电场和垂直坐标平面向里的匀强磁场，一个比荷（qm）为k 的带电微粒从坐标原点以一定初速度沿+x 方向抛出，进入电场和磁场后恰好在竖直平面内做匀速圆周运动，离开电场和磁场后，带电微粒恰好沿+x 方向通过x 轴上x =3L 的位置，已知匀强磁场的磁感应强度为B ，重力加速度为g ．求：（1）电场强度的大小； （2）带电微粒的初速度；（3）带电微粒做圆周运动的圆心坐标．【答案】（1）g k （2）2gkB（3）2222232(,)28g k B L L k B g -【解析】 【分析】 【详解】（1）由于粒子在复合场中做匀速圆周运动，则：mg =qE ，又=qk m解得g E k=（2）由几何关系：2R cos θ=L ，粒子做圆周运动的向心力等于洛伦兹力：2v qvB m r= ；由cos y v vθ=在进入复合场之前做平抛运动：y gt =v0L v t =解得02g v kB=（3）由212h gt =其中2kBL t g = ，则带电微粒做圆周运动的圆心坐标：'32O x L =； 222'222sin 8O g k B L y h R k B g θ=-+=-7．如图，第一象限内存在沿y 轴负方向的匀强电场，电场强度大小为E ，第二、三、四象限存在方向垂直xOy 平面向外的匀强磁场，其中第二象限的磁感应强度大小为B ，第三、四象限磁感应强度大小相等，一带正电的粒子，从P （-d ，0）点沿与x 轴正方向成α=60°角平行xOy 平面入射，经第二象限后恰好由y 轴上的Q 点（图中未画出）垂直y 轴进入第一象限，之后经第四、三象限重新回到P 点，回到P 点时速度方向与入射方时相同，不计粒子重力，求：（1）粒子从P 点入射时的速度v 0； （2）第三、四象限磁感应强度的大小B /； 【答案】（1）3EB（2）2.4B 【解析】试题分析：（1）粒子从P 点射入磁场中做匀速圆周运动，画出轨迹如图，设粒子在第二象限圆周运动的半径为r ，由几何知识得： 2360d d dr sin sin α===︒ 根据200mv qv B r =得023qBdv =粒子在第一象限中做类平抛运动，则有21602qE r cost m -︒=（）； 00y v qEt tan v mv α==联立解得03Ev B=（2）设粒子在第一象限类平抛运动的水平位移和竖直位移分别为x 和y ，根据粒子在第三、四象限圆周运动的对称性可知粒子刚进入第四象限时速度与x 轴正方向的夹角等于α．则有：x=v 0t ， 2y v y t =得0322y v y tan x v α===由几何知识可得 y=r-rcosα= 132r = 则得23x d =所以粒子在第三、四象限圆周运动的半径为125323d d R sin α⎛⎫+ ⎪⎝⎭==粒子进入第三、四象限运动的速度00432v qBdv v cos α===根据2'v qvB m R=得：B′=2．4B考点：带电粒子在电场及磁场中的运动8．如图所示，在不考虑万有引力的空间里，有两条相互垂直的分界线MN 、PQ ，其交点为O ．MN 一侧有电场强度为E 的匀强电场（垂直于MN ），另一侧有匀强磁场（垂直纸面向里）．宇航员（视为质点）固定在PQ 线上距O 点为h 的A 点处，身边有多个质量均为m、电量不等的带负电小球．他先后以相同速度v0、沿平行于MN方向抛出各小球．其中第1个小球恰能通过MN上的C点第一次进入磁场，通过O点第一次离开磁场，OC=2h．求：（1）第1个小球的带电量大小；（2）磁场的磁感强度的大小B；（3）磁场的磁感强度是否有某值，使后面抛出的每个小球从不同位置进入磁场后都能回到宇航员的手中？如有，则磁感强度应调为多大．【答案】(1)20 12mvqEh=；(2)2EBv=；(3)存在，EBv'=【解析】【详解】（1）设第1球的电量为1q，研究A到C的运动：2112q Eh tm=2h v t=解得：212mvqEh=；（2）研究第1球从A到C的运动：12yq Ev hm=解得：0yv v=tan1yvvθ==，45oθ=，2v v=；研究第1球从C作圆周运动到达O的运动，设磁感应强度为B由2 1v q vBmR=得1mvRq B=由几何关系得：22sinR hθ=解得：2EBv=；（3）后面抛出的小球电量为q，磁感应强度B'①小球作平抛运动过程2hmx v t vqE==2yqEv hm=②小球穿过磁场一次能够自行回到A，满足要求：sinR xθ=，变形得：sinmvxqBθ'=解得：EBv'=．9．如图所示,在直角坐标系xOy平面内有两个同心圆,圆心在坐标原点O,小圆内部(I区)和两圆之间的环形区域(Ⅱ区)存在方向均垂直xOy平面向里的匀强磁场(图中未画出),I、Ⅱ区域磁场磁感应强度大小分别为B、2B。

高考物理带电粒子在复合场中的运动压轴题二轮复习附答案解析

高考物理带电粒子在复合场中的运动压轴题二轮复习附答案解析

高考物理带电粒子在复合场中的运动压轴题二轮复习附答案解析一、带电粒子在复合场中的运动压轴题1．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。

在t =0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力），若电场强度E 0、磁感应强度B 0、粒子的比荷qm均已知，且002m t qB π=，两板间距202010mE h qB π=。

（1）求粒子在0～t 0时间内的位移大小与极板间距h 的比值。

（2）求粒子在板板间做圆周运动的最大半径（用h 表示）。

（3）若板间电场强度E 随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。

【来源】带电粒子的偏转【答案】（1）粒子在0～t 0时间内的位移大小与极板间距h 的比值115s h = （2）粒子在极板间做圆周运动的最大半径225h R π= （3）粒子在板间运动的轨迹如图：【解析】 【分析】 【详解】（1）设粒子在0～t 0时间内运动的位移大小为s 121012s at =① 0qEa m=②又已知200200102,mE m t h qB qB ππ== 联立解得：115s h = （2）解法一粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。

设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =21101mv qv B R =联立解得：15h R π= 又002mT t qB π== 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。

在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为s 22210012s v t at =+解得：235s h =由于s 1+s 2＜h ，所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2，有：210v v at =+22202mv qv B R =解得225h R π=由于s 1+s 2+R 2＜h ，粒子恰好又完成一个周期的圆周运动。

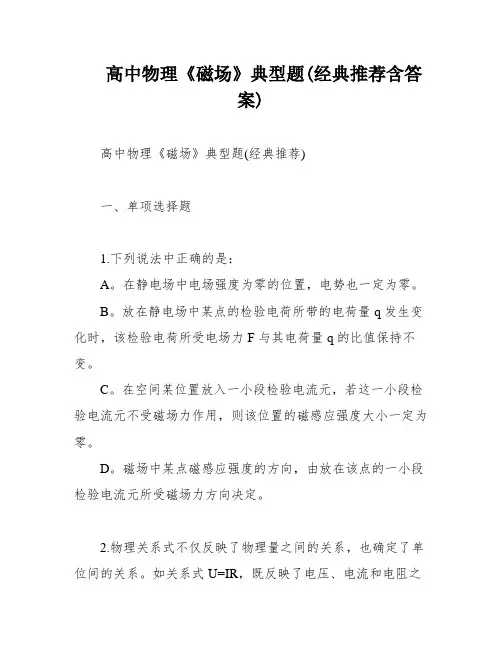

高中物理《磁场》典型题(经典推荐含答案)

高中物理《磁场》典型题(经典推荐含答案)

高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。

在静电场中电场强度为零的位置，电势也一定为零。

B。

放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。

C。

在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。

D。

磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。

2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。

J/C 和 N/CB。

C/F 和 T·m2/sC。

W/A 和 C·T·m/sD。

W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。

F1=2G，F2=GB。

F1=2G，F2>GC。

F1GD。

F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。

1/2B。

1C。

2D。

45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。
