抗滑桩设计课件

1

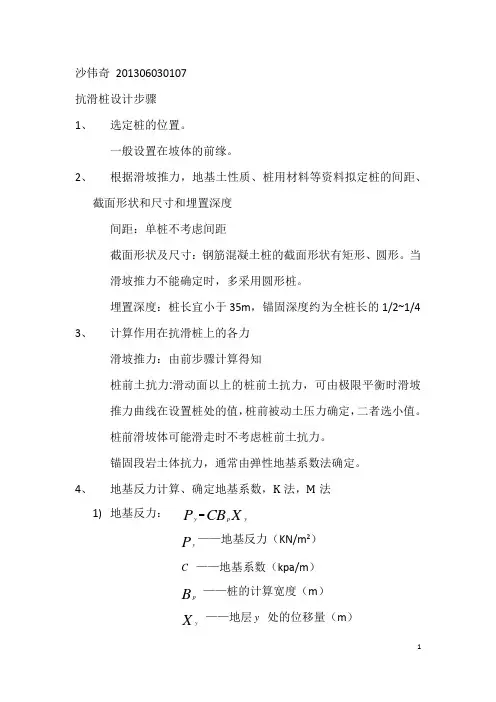

沙伟奇201306030107抗滑桩设计步骤

1、 选定桩的位置。

一般设置在坡体的前缘。

2、 根据滑坡推力，地基土性质、桩用材料等资料拟定桩的间距、截面形状和尺寸和埋置深度

间距：单桩不考虑间距

截面形状及尺寸：钢筋混凝土桩的截面形状有矩形、圆形。当滑坡推力不能确定时，多采用圆形桩。

埋置深度：桩长宜小于35m，锚固深度约为全桩长的1/2~1/4

3、 计算作用在抗滑桩上的各力

滑坡推力：由前步骤计算得知

桩前土抗力:滑动面以上的桩前土抗力，可由极限平衡时滑坡推力曲线在设置桩处的值，桩前被动土压力确定，二者选小值。桩前滑坡体可能滑走时不考虑桩前土抗力。

锚固段岩土体抗力，通常由弹性地基系数法确定。

4、 地基反力计算、确定地基系数，K法，M法

1) 地基反力：yypCBPX

yP——地基反力（KN/m2）

C——地基系数（kpa/m）

pB——桩的计算宽度（m）

yX——地层y处的位移量（m） 2

2) 地基系数

20()Cmyy

m ——地基系数随深度变化的比例系数

n ——随岩土类别而变化的比例常数

0y ——与岩土类别有关的常数

①K法

当n=0，C为常数，即CK适用于较完整的硬质岩层，未扰动的硬粘土和性质相近的半岩质地层。

②m法

当1n，0y时，Cmy，C值呈三角形变化规律，适用于一般硬塑至半坚硬的沙粘土、碎石类土或风化破碎呈土状的软质页岩以及密度随深度增加的地层。

参考：表5-1、表5-2

3) 抗滑桩的计算宽度

矩形桩1pbB

b ——桩的宽度

圆形桩0.9(1)pdB

d ——桩的直径

5、 计算桩的变形系数α或β及换算深度αh或βh，来判断按弹性桩或刚性桩来计算

a) K法 3 44pEICB

1h刚性桩

1h弹性桩

b) m法

5pEImB

2.5h刚性桩

2.5h弹性桩

6、 受荷段内力计算，确定滑面处的弯矩(M0)、剪力（Q0）

大唐延安发电厂2×350MW“上大压小”热电联产工程青化寺滑坡治理（I 标段）投标文件

山西冶金岩土工程勘察总公司 1

大唐延安发电厂

2×350MW“上大压小”热电联产工程

青化寺滑坡治理（I标段）

施

工

组

织

设

计

编制单位：山西冶金岩土工程勘察总公司

编写时间：二○一五年五月一日

大唐延安发电厂2×350MW“上大压小”热电联产工程青化寺滑坡治理（I 标段）投标文件

山西冶金岩土工程勘察总公司 2

工程名称：大唐延安发电厂2×350MW“上大压小”热电联产工程青化寺滑坡治理（I标段）

编制单位：山西冶金岩土工程勘察总公司

总 经 理：师建国

总工程师：经 明

施工单位：山西冶金岩土工程勘察总公司第二分公司

经 理：李 东

项目经理：

项目总工：

编 写：

审 核：

大唐延安发电厂2×350MW“上大压小”热电联产工程青化寺滑坡治理（I 标段）投标文件

山西冶金岩土工程勘察总公司 3

目 录

第一章、工程概况

一、工程的地形地貌

二、工程及水文地质条件

第二章、设计工作量及质量要求

第三章、编制依据

第四章、主要工程项目的施工方案、施工方法

一、坡面清理及土方开挖

二、抗滑桩施工工艺

三、桩间板施工工艺

四、锚索施工工艺

第五章 项目班子配备

第六章 劳动力计划及安排

第七章 材料供应及安排

第八章 机械设备的配置

第九章 工期计划及保证工期的主要措施

第十章 质量保证措施

第十一章 确保工程安全施工的技术措施

第十二章 确保文明施工的组织措施

第十三章 环保、消防及防止噪音污染措施

第十四章 雨季施工措施

附表一：拟投入本标段的主要施工机械设备表

附表二：拟投入本标段的试验和检测仪器设备表

附表三：劳动力计划表

附表四：计划开、竣工日期和施工进度网络图

附表五：施工总平面图

附表六：临时用地表

附件一：质量管理体系图

附件二：质量保证体系图

大唐延安发电厂2×350MW“上大压小”热电联产工程青化寺滑坡治理（I 标段）投标文件

抗滑桩设计讲解

1、抗滑桩的优点

抗滑桩的主要优点有：抗滑能力强，圬工数量小；桩位灵活，可以设在滑坡体中最有利于抗滑的部位；可以沿桩长根据弯矩大小合理地布置钢筋；施工方便，设备简单；间隔开挖桩孔，不易恶化滑坡状态，利于整治正在活动中的滑坡，利于抢修工程；通过开挖桩孔，能够直接校核地质情况，进而可以检验和修改原来的设计，使之更切合实际。发现问题，易于补救。

2、抗滑桩的结构型式

1）排式单桩：即在滑坡的适当部位，每隔一定距离挖掘一竖井，再放置钢筋或型钢，最后灌注混凝土，形成一排或数排的若干单桩。这是我国抗滑桩的基本型式。

2）台式抗滑桩：将若干单桩的顶端用混凝土板或钢筋混凝土板联成一组共同抗滑，这种桩组叫承台式抗滑桩。

图1 台式抗滑桩

3）排架抗滑桩：由两根竖桩与两根横梁联结组成，下横梁仿效隧洞导坑掘进法施工。排架抗滑桩刚度大，内桩受拉，外桩受压，受力条件较排式单桩有明显改善，因而减小了桩的弯矩、锚固深度和桩的截面，提高了承载力。

图2 排架抗滑桩

4）椅式桩墙：由内桩、外桩、承台、上墙和拱板五部分组成。其工作原理是，用拱板支承滑动土体，并将推力通过内、外两桩传给稳定地层。因用刚性承台将内、外两桩联成整体框架，转动惯量大，承受弯矩的总刚度较同等截面的单桩大5-10倍，故抗滑能力大，而桩壁应力只有单桩的17-31%，在软弱地层更可显示其优越性。

图3 椅式桩墙

5）桩拱墙：桩拱墙是在悬臂单桩之间直接砌筑水泥砂浆片石的拱墙而成。桩在路基面以上的部分，系带梗肋的“T”形截面，两侧翼缘即为拱座。

图4 桩拱墙

6）桩板式抗滑桩：与桩拱墙相仿，但结构更简单，它是由半埋式单桩及在两桩之间逐层安设或浇注的挡土板而组成。

图5 桩板式抗滑桩

7）预应力锚索抗滑桩：由预应力锚索（杆）组成，主要由锚索（杆）受力，改变了悬臂的受力状态和单纯靠桩侧向地基反力抵抗滑坡的推力机理。

图6 预应力锚索抗滑桩

1

攀枝花机场北东角滑坡治理工程设计

2目 录

第1章 前 言........................................................

5

1.1

选题依据.........................................................5

1.2目的与任务......................................错误！未定义书签。

1.3设计依据........................................错误！未定义书签。

第2章 滑坡区自然地理及工程地质条件..................................6

2.1

自然地理条件.....................................................6

2.1.1地理位置.....................................................6

2.1.2气象气候.....................................................6

2.2 滑坡工程地质条件.................................................6

2.2.1地形地貌.....................................................6

2.2.2 地层岩性.....................................................7

2.2.3 地质构造与地震效应...........................................9

2.2.4水文地质条件.................................................9
