AC800PEC软件指南

AC 800PEC软件具有先进的功能和工具，可用于实现广泛的应用。它采用Modular 的控制方法，可以方便地添加和移除各种功能模块，从而满足不同过程控制要求。AC 800PEC可以与现有的DCS系统（Distributed Control System）和PLC系统（Programmable Logic

Controller）集成，实现高度可靠的控制系统。

在使用AC800PEC软件之前，需要进行软件安装和配置。安装过程可以通过按照提供的安装向导进行操作来完成。配置是指根据实际的过程控制需求设置相关参数和功能。

AC800PEC软件还提供了丰富的函数库和模块，用于构建复杂的控制系统。函数库包括各种数学运算、逻辑判断和通信功能，可以有效地支持常见的控制任务。另外，AC800PEC还提供了通信接口和驱动程序，用于连接和集成外部设备，如传感器和执行器。

在AC800PEC软件中，用户可以设置和监视过程变量。过程变量是指对过程状态进行实时监测和控制的参数，如温度、压力和流量。AC800PEC提供了丰富的数据采集和数据处理工具，使用户可以对过程变量进行实时监视和分析，并采取相应的控制措施。

为了方便用户进行操作和管理，AC800PEC软件还提供了用户界面和报表生成工具。用户界面可以根据用户的需求进行定制，显示和控制相关的参数和功能。报表生成工具可以生成各种报表，如历史数据报表和趋势图表，用于分析和评估过程性能。

AC800PEC软件还具有强大的诊断和故障排除功能，可帮助用户及时发现和解决问题。诊断工具可以检测和报告系统的故障和错误，帮助用户快速找到问题的根源。故障排除工具可提供详细的错误信息和解决方案，使用户能够迅速恢复正常的控制功能。

总之，AC800PEC软件是一种功能强大的工程控制器软件，可以满足各种过程控制需求。它提供了丰富的功能和工具，可用于创建、调试和测试控制逻辑，并实现实时监测和控制过程变量。AC800PEC软件还具有用户友好的界面和报表生成工具，方便用户进行操作和管理。此外，诊断和故障排除工具使用户能够快速发现和解决问题，确保系统的稳定和可靠性。

合集下载

ABB题库资料

ABB题库资料

ABB题库资料

⼀、填空题

1、159作业区、460作业区热轧线PLC控制系统分别由______套PEC组成。

答案：9

2、穿孔区控制系统由______套PEC组成，分别控制______、______。

答案：2,穿孔前台、穿孔后台及横移区

3、连轧区控制系统由______套PEC组成，分别控制______、______、______、______、______。答案：A21：控制限动齿条及PQF轧机⼊⼝所有设备，轧机出⼝辊道，脱管机后辊道，还包3、括芯棒⽀撑辊和⽑管⽀撑辊。A22：控制芯棒循环区，包括5个回转臂。A23：PQF轧机1架2架3架。A24：PQF轧机4架5架和脱管机。A25：换辊和HCCS。

4、ABB的PLC编程语⾔常⽤的有______、______、______。

答案：功能块图、语句表、梯形图

5、CI801是______模块，AI801是______模块，CI854是______模块。

答案：远程接⼝、模拟量输⼊、DP通讯

6、ABB 的PLC控制系统可以实现______冗余、______冗余、______冗余、______冗余。

答案：I/O、CPU、服务器、操作员画⾯

7、ABB⽹络系统共⽤了______种服务器，分别是_______、_________、________。

答案：3，DS、AS、CS

8、159轧线按区域分为原料区、______、_____、_______、______精整区。

答案：穿孔区连轧区张减区冷床及排锯区

9、热轧线传动控制柜分为穿孔控制柜TG，辅传控制柜TD。PQF控制柜TA1，TA2，TA3，TA4，TA5，限动齿条控制柜TB以及辅传控制柜TE1，TE2。定径机控制柜TC，辅传控制柜TF。

穿孔机主电机有__台电机，每台额定功率___KW。

答案：2 7000；

10、穿孔机传动柜ACS6000整流单元的功率元件选⽤的是____称为ARU，PQF整流单元选⽤的功率元件是____称为____,SRM整流单元选⽤的功率元件是____称为___,限动齿条整流单元选⽤的功率元件是____称为____。

限动齿条在AC800PEC系统中的应用

限动齿条在AC800PEC系统中的应用

限动齿条在AC800PEC系统中的应用

摘要：本文对限动齿条在ABB公司的AC800PEC中控制进行了详细的阐述和说明。为了满足生产轧制参数的要求，限动齿条必须处在一种需要的加速度及速度状态下运行。本文通过对限动定位限动的定位必须遵守相应的速度及时间曲线才能满足芯棒与毛管之间正确地进入PQF轧机。文中大量数据及图形均是通过IBA软件进行采集。

关键词：限动、AC800PEC、位置控制、IBA

The Application of Retainer in AC800 PEC

Pipe Mill Department TPCO

Zoufengzhuzhiyu

Abstract：It summarizes the Retainer control in ABB AC800PEC. High

acceleration rate and speeds are required in order to full fill the duty cycle time

defined by the rolling schedule.Besides the Rack positioning cycle must follow the

predicted speed/time curve in order to guarantee during rolling the correct meeting

point between Mandrel and Shell into the PQF.Many data and graphics about retainer

system are monitored and collected by IBA PDA.

Key Words: Retainer;AC800PEC;Postion Control;

1 引言

限动齿条在无缝钢管生产过程中起很重要的意义。尤其在产量的提高和产品规格的变化较多的今天，对限动系统的稳定性、快速性提出了很高的要求。下面先介绍一下限动系统，如图1所示芯棒在轧线上的动作是通过一根齿条和一个齿轮箱来驱动的。限动齿条系统是由4个齿轮组成，上下各两个齿轮。每一个齿轮通过一台交流变频电机驱动，依靠齿轮减速机，连接轴，安全销作为介质传递。每台电机均采用严格的速度控制，为了避免电机之间拉拽力的不平衡，因此限动的负载平均分配到四台电机上。两个绝对值编码器被安装在齿轮箱的上轴延长臂上，用于位置控制的比较及支承辊动作的控制。为了确保芯棒尾部放入限动齿条凹槽中，安装4个光电开关用于检测是否放入。在控制系统选型方面，通过对比当前常用的自动化控制系统的优缺点，结合一套、168厂、460厂的使用维护情况，258机组的自动化控制系统选定为AC800PEC系统。在调试和投产后的使用中，通过对AC800PEC系统的学习及应用，合理利用其一系列优点，为实现设备的稳定运行提供了保证，同时也保证了生产节奏及产品质量。

AC 800PEC 软件指南

AC 800PEC 软件指南

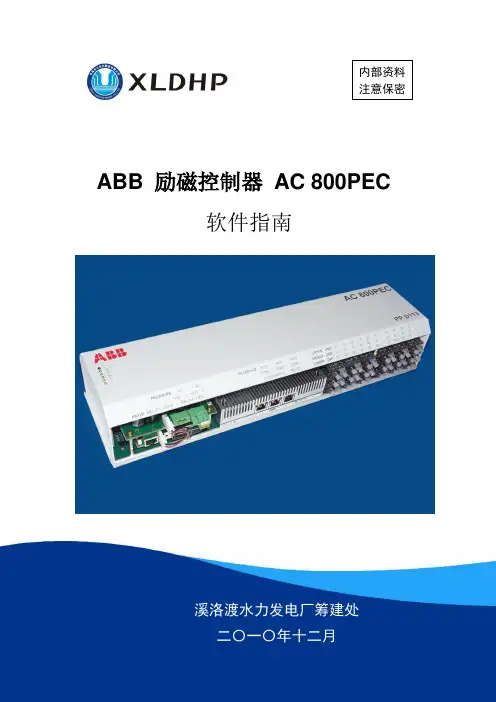

ABB 励磁控制器 AC 800PEC
