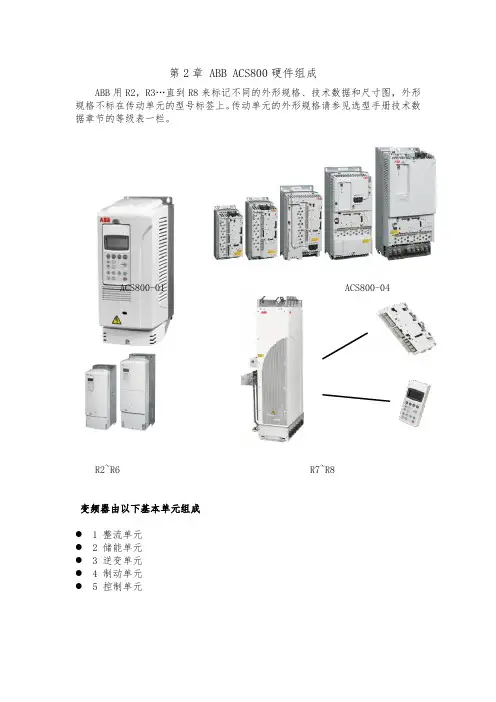

第2章 ABB ACS800硬件组成
ABB用R2，R3…直到R8来标记不同的外形规格、技术数据和尺寸图，外形规格不标在传动单元的型号标签上。传动单元的外形规格请参见选型手册技术数据章节的等级表一栏。
ACS800-01 ACS800-04
R2~R6 R7~R8
变频器由以下基本单元组成
1 整流单元
2 储能单元
3 逆变单元
4 制动单元
5 控制单元
一 整流单元
整流器与供电电网相连，将三相交流电整流为直流电，为中间直流环节提供能量。能量既能从电网流向直流环节，又能从直流环节流向电网。
1 二极管整流
2 二极管+晶闸管整流
3 晶闸管反向并联整流
4 IGBT整流
二 储能单元
1 电容储能
2 电感储能
三 逆变单元
IGBT
四 控制单元
RDCU-02C或RDCU-12C RMIO-01C或RMIO-11C
RMIO-02C或RMIO-12C
1功率板
AINP+AINT+APOW+AGDR-------R7，R8
+ +
AINP-01C AINT-02C
APOW-01C
+ = RINT
AGDR-71C
2电路板连接图
主电路：完成对电机提供驱动功率的变换过程
电路板: 控制电路完成计算，通讯，数据采集和电机控制等功能。
概要
这个文件描述了如何更换ACS800-304/704供电单元的晶闸管，直流保险，板子和
风扇。
ACS800-304/704 维护说明
警告! 对ACS800的所有电气安装和维护工作必须由合格的电工完成。 ACS800禁止带电操作。主回路断开五分钟后，中间回路的电容充分放电，对变频
器，马达或马达电缆的工作才可以执行。用万用表测量输入端子(U1, V1, W1)和地
之间的电压(阻抗至少 1M&)以确保变频器充分放电。
所有的绝缘测试必须将ACS800和电缆分开。
不论是否对马达进行操作，当输入电源投入之后ACS800的输出就会有危险的高压
输出。所以主电路投入后禁止对马达电缆做任何工作。
ACS800的外部电源关断后，外部控制回路的电源仍可能使ACS800内部有危险的电
压存在。当变频器或外部控制回路有电时禁止对控制回路工作。对此单元的操作要
多加练习。 ESD (电路板静电放电) 印刷电路板包括整个回路对静电放电非常敏感。工作时要
十分小心，避免对回路的永久伤害。没必要时不要触摸板子。
警告! 只有合格的电工才被允许进行本手册所描述的工作。在对ACS800或IGBT工
作时，要仔细阅读ACS800 硬件手册中的安全说明. 忽视安全说明可能引起受伤或
死亡。
不打开模块的维护
供电单元风电扇更换
见 ACS800-304 and -704 用户手册维护单元 1. 变频器单元风扇的更换
1.阅读重复安全说明中的步骤
2 打开变频器柜门.
3. 松掉锁定螺丝(1).
4. 拔掉风扇电缆的插头（2）
5. 将电扇沿导轨拉出 (3).
6. 按照相反的顺序安装新电扇.
打开模块
1) 将模块拉出 See ACS800-304 and -704 User's Manual rev. A page 32:
2) 打开模块前要将其置于平地。小心，模块重180kg. 注意模块的左侧朝下。
注意: 用吊车或其它工具确保人身安全。

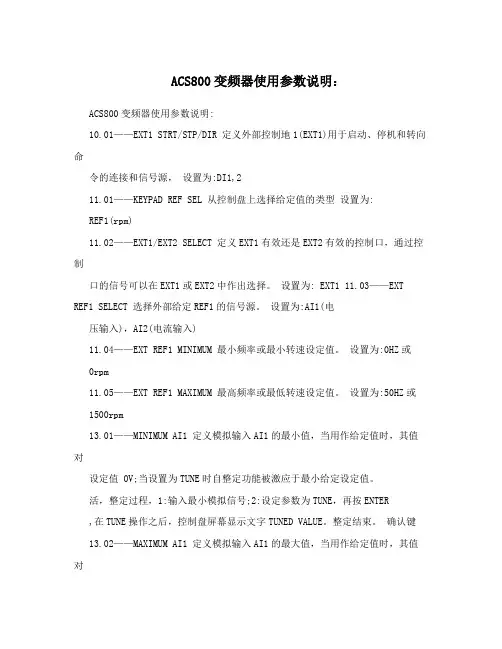

ACS800变频器使用参数说明：
ACS800变频器使用参数说明:
10.01——EXT1 STRT/STP/DIR 定义外部控制地1(EXT1)用于启动、停机和转向命
令的连接和信号源， 设置为:DI1,2
11.01——KEYPAD REF SEL 从控制盘上选择给定值的类型 设置为:
REF1(rpm)
11.02——EXT1/EXT2 SELECT 定义EXT1有效还是EXT2有效的控制口，通过控制
口的信号可以在EXT1或EXT2中作出选择。 设置为: EXT1 11.03——EXT
REF1 SELECT 选择外部给定REF1的信号源。 设置为:AI1(电
压输入)，AI2(电流输入)
11.04——EXT REF1 MINIMUM 最小频率或最小转速设定值。 设置为:0HZ或
0rpm
11.05——EXT REF1 MAXIMUM 最高频率或最低转速设定值。 设置为:50HZ或
1500rpm
13.01——MINIMUM AI1 定义模拟输入AI1的最小值，当用作给定值时，其值对
设定值 0V;当设置为TUNE时自整定功能被激应于最小给定设定值。
活，整定过程，1:输入最小模拟信号;2:设定参数为TUNE，再按ENTER
,在TUNE操作之后，控制盘屏幕显示文字TUNED VALUE。整定结束。 确认键
13.02——MAXIMUM AI1 定义模拟输入AI1的最大值，当用作给定值时，其值对 应于最大给定设定值。 设定值 10V;当设置为TUNE时自整定功能被激
活，整定过程，1:输入最大模拟信号;2:设定参数为TUNE，再按ENTER
确认键,在TUNE操作之后，控制盘屏幕显示文字TUNED VALUE。整定结束。
13.06——MINIMUM AI2 定义模拟输入AI2的最小值，当用作给定值时，其值对
应于最小给定设定值。 设定值 0mA;当设置为TUNE时自整定功能被激
ACS800/550/510 RCNA-01 ControlNet调试指导
本文介绍了设置变频器实现总线通讯控制的速度/转矩控制方法。本文介绍的仅仅是实现
操作功能的基本步骤，如果需要其他功能请参阅相关手册。
实现的功能：通过总线控制切换EXT1/EXT2,EXT1用来实现速度控制,EXT2用来实现转矩控
制(ACS510不支持).
使用的硬件:ACS800/550/510变频器+RCNA-01模块,AB CompactLogix
PLC+RSLogix5000+RSNetWorx组态软件
调试步骤:
1. 将变频器硬件准备好,电源线,通讯线连接好(参见相关手册)
2. 正确设置电机参数,电压,电流,转速等(参见相关手册)
3. 设置变频器参数 ACS800参数
参数名 设置值 备注
99.02 APPLICATION MACRO T-CTRL 激活转矩控制模式
98.02 COMM. MODULE LINK FIELDBUS 激活现场总线模块
98.07 COMM PROFILE ABB DRIVES 本例中使用ABB DRIVES
10.01 EXT1 STRT/STP/DIR COMM.CW EXT1启动命令来自总线
10.02 EXT2 STRT/STP/DIR COMM.CW EXT2启动命令来自总线
10.03 REF DIRECTION REQUEST 允许电机正反转
11.02 EXT1/EXT2 SELECT COMM.CW 允许总线切换EXT1/EXT2
11.03 EXT REF1 SELECT COMM.REF 给定速度来自总线
11.06 EXT REF2 SELECT COMM.REF 给定转矩来自总线
16.01 RUN ENABLE YES 允许运行
16.04 FAULT RESET SEL COMM.CW 允许总线进行故障复位
ACS550/510参数
参数名 设置值 备注
