AC800 M选型手册 Control IT AC800M 控制器与I/O
1
AC 800M 控制器 AC800M控制器是导轨安装式模块化
控制器家族，其中包括CPU、通讯模
块、电源模块和各种附件。可供选择
的CPU根据其处理能力、内存大小及
是否支持冗余分成几类。每个 CPU
模块配备有两个以太网端口，用于连
接操作员站、工程师站、管理站及更
高层次的应用。这两个以太网端口可
配置成冗余，用于提高系统的可利用
性。另外还配备了两个RS-232C端口，
基于在现场各层次的冗余选择,AC 800M系统确保满足您生产上的全部功能需求可供 CPU 与编程 / 调试工具以及第
三方系统和设备之间进行通讯。
该模块上可以添加若干通讯和I/O 模块，例如：
另加的RS-232C 端口，可以使系统连接更多的第三方系统和设备。
Profibus DP、DP/V1 接口，使S200、S800及S900 I/O系统以远程I/O的集成，同时可
支持市场上的符合 Profibus 通讯协议的产品和设备，
Foundation Field bus 接口，提供基金会现场总线的HSE，可直接连接FF总线H1适配
器
ABB INSUM 接口， 直接支持对电气开关柜控制和监视。
MasterBus 300 接口，支持Advant OCS 和ABB Master 系统。
S100I/O 接口，支持从现有的 Advant 410/450 及 MasterPiece 200系统升级到AC
800M 系统。
I/O模块，S800 I/O作为AC800M本地I/O模块。
以上这些连接方式和扩展选择使AC800M无比的开放和可扩展。非常容易与现有应用的各种系
统、设备、接口相连接，用户可以根据不同需求，选择基本系统，或今后扩展以适应各种变化
需求。
Control IT AC800M 控制器与I/O
ControlIT
工业控制系统
AC800 M选型手册 Control IT AC800M 控制器与I/O
1
AC 800M 控制器 AC800M控制器是导轨安装式模块化
控制器家族，其中包括CPU、通讯模
块、电源模块和各种附件。可供选择
的CPU根据其处理能力、内存大小及
是否支持冗余分成几类。每个 CPU
模块配备有两个以太网端口，用于连
接操作员站、工程师站、管理站及更
高层次的应用。这两个以太网端口可
配置成冗余，用于提高系统的可利用
性。另外还配备了两个RS-232C端口，
基于在现场各层次的冗余选择,AC 800M系统确保满足您生产上的全部功能需求可供 CPU 与编程 / 调试工具以及第
三方系统和设备之间进行通讯。
该模块上可以添加若干通讯和I/O 模块，例如：
另加的RS-232C 端口，可以使系统连接更多的第三方系统和设备。
Profibus DP、DP/V1 接口，使S200、S800及S900 I/O系统以远程I/O的集成，同时可
支持市场上的符合 Profibus 通讯协议的产品和设备，
Foundation Field bus 接口，提供基金会现场总线的HSE，可直接连接FF总线H1适配
器
ABB INSUM 接口， 直接支持对电气开关柜控制和监视。
MasterBus 300 接口，支持Advant OCS 和ABB Master 系统。
S100I/O 接口，支持从现有的 Advant 410/450 及 MasterPiece 200系统升级到AC
800M 系统。
I/O模块，S800 I/O作为AC800M本地I/O模块。
以上这些连接方式和扩展选择使AC800M无比的开放和可扩展。非常容易与现有应用的各种系
统、设备、接口相连接，用户可以根据不同需求，选择基本系统，或今后扩展以适应各种变化
需求。
Control IT AC800M 控制器与I/O
Abb AC800M 与500使用手册
I、AC800M
一、 PLC进行固件升级
点击【Connect】按钮，查找固件，当看到”Firmware Version“有固件出现时，点击【Upgrade】升级固件。当进行固件升级时候，主PLC一定要与其他任何与其连接的PLC断开连接线，以便能成功升级各个附属PLC，升级完成后再连接即可。
二、主PLC网络IP地址的设置
为了安全应将主PLC的IP地址设置为与外部设备不相同段的IP地址，以便保护主PLC。
点击【Connect】扫描出来IP地址，然后更改IP地址，例如：172.16.4.1，点击【Store】保持退出即可。
三、工程建立
1. 选择【File】文件，New Project 弹出对话框
输入文件名，如:wtkj
2. 硬件【hardware】的标准配置如下
如果在【hardware】下不存在，则右键点击【hardware】选择“Insert library" 则会弹出库类，选择你需要的用户库
3. Connected Libraries的配置如下 如果不存在链接库，你可以右键选择【Connect Library】则会弹出对话框
选择你需要的库，然后点击【OK】按钮退出
4. 硬件构建配置，配置PLC组件模块，根据PLC的搭配情况选择相应的组件
在[Hardware AC 800M】下对应的模块需要与实物保持一致
5. 与外部网络连接IP地址设置，双击【CI867】下 以太网 弹出对话框
设置真正与外部网络连接的IP地址，在”IP Address“中设置IP地址即可与上位机进行通讯。
6. 与从PLC之间建立通讯，在主PLC里面设置全局变量，双击”Application_1" 弹出对话框如下：
在以上表格中定义的变量地址从1开始，从属PLC与此进行数据通讯就按照此地址来进行通讯
四、主PLC 组态编程
1、硬件的选择，选中【hardware】下的CI234，按照如下步骤进行
1 / 9

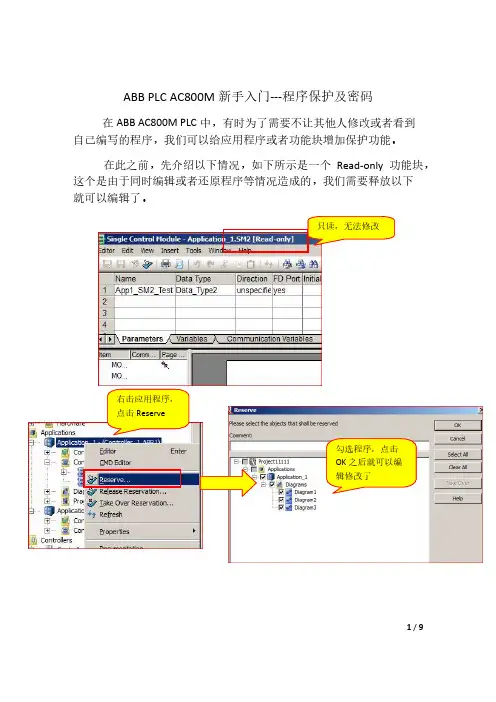

ABB PLC AC800M新手入门---程序保护及密码
在ABB AC800M PLC中，有时为了需要不让其他人修改或者看到自己编写的程序，我们可以给应用程序或者功能块增加保护功能。
在此之前，先介绍以下情况，如下所示是一个Read-only功能块，这个是由于同时编辑或者还原程序等情况造成的，我们需要释放以下就可以编辑了。
只读，无法修改
右击应用程序，点击Reserve
勾选程序，点击OK之后就可以编辑修改了 2 / 9 接下来看程序的保护：
如下所示，自己编写几个功能块做测试
我们看到Scope下还有Private和Public，这个就不演示了，正常我们都用Public，private只能在当前用，而不能共用。
1. 右击选择的功能块，选择Properties->Protection and Scope
3. 对功能块Scale1勾选Protected 2. 对功能块Scale1勾选PHidden 3 / 9
4. 可以看到Scale2已经被隐藏
5. 但是我们仍然可以调用Scale2
6. Scale1由于是Protected，因此无法编辑也看不到代码，显示Read-only，此处Reverse也没用 4 / 9
那么如何取消保护呢？
7. Scale1只是隐藏，但是我们找到它的话还是可以编辑的
1. 右击库，选择Properties->Protection 5 / 9
3. 勾选Override Protection,点击OK 2. 看到Scale2在库里面又出现了，但是我们可以看到它的左下角是没有√的
5. 此时我们右击功能块，选择Properties->Protection and Scope 4. 可以看到选项是灰的，无法修改
7. 我们需要右击功能块，点击Reserve 6. 功能块左下角出现勾之后，此时就可以修改了 6 / 9
8. 右击功能块，选择Properties->Protection and Scope
