硅片切割文档

硅片切割工艺流程

硅片切割工艺流程是指对硅片进行切割成一定尺寸的薄片的制备工艺。硅片是半导体材料，用于制造集成电路和太阳能电池等器件。下面是一个典型的硅片切割工艺流程。

第一步是准备硅片。硅片一般是由硅单晶生长而成，切割前需要进行净化和清洗。通常会先用酸溶液浸泡去除表面的有机杂质和金属离子，然后用去离子水清洗。

第二步是切割定标。切割定标是为了确定切割时候的定位。在切割过程中，硅片会通过模板被切割成一定尺寸的薄片。为了准确切割，需要在硅片上标记好切割位置。

第三步是切割。切割一般采用钻孔或者划线的方式。对于较小的硅片，通常会使用激光切割机来切割。切割时需要通过设备控制硅片的运动，使得切割位置准确。

第四步是清洗和干燥。切割后的硅片需要再次清洗，以去除切割过程中的剩余杂质。清洗可以使用去离子水、酸溶液等。清洗后需要将硅片放置在干燥的环境中，以使其完全干燥。

第五步是质量检验。切割后的硅片需要进行质量检验，以确保其尺寸的准确度和表面的无明显缺陷。质量检验可以使用显微镜观察硅片的表面情况，并使用测量设备来测量硅片的尺寸。

第六步是包装和存储。切割好的硅片需要进行包装和标识，以保证其在存储和运输过程中的安全。包装一般采用防静电包装，避免静电对硅片的损害。然后，硅片会被放置在恒温恒湿的条件下存储。

总之，硅片切割工艺流程是一项关键的制备工艺，对于硅片的质量和尺寸有着重要影响。通过控制每一步的操作和参数，可以获得高质量的硅片薄片。

实验用硅片切割操作方法

硅片切割操作方法一般如下：

1. 准备工具：硅片切割机、锯片、砂轮、钳子、手套、口罩等。

2. 将硅片固定在钳子上，用手持砂轮将硅片切一片。

3. 将硅片放在切割机架上，调整切割厚度和宽度，并选择合适的锯片。

4. 打开切割机开关，开始切割，同时要保持切割速度均匀。

5. 在切割过程中，注意观察硅片表面是否有裂纹或破损，一旦发现应及时停机检查。

6. 切割完成后，用洁净的布擦拭表面，将硅片存放在干燥、清洁的地方。

需要注意的是，硅片切割时需要进行严格的安全防护，戴好手套、口罩等防护用品，以免因操作不慎导致受伤。另外，硅片是一种易碎材料，切割时应注意力度和速度，避免出现断裂或破损。

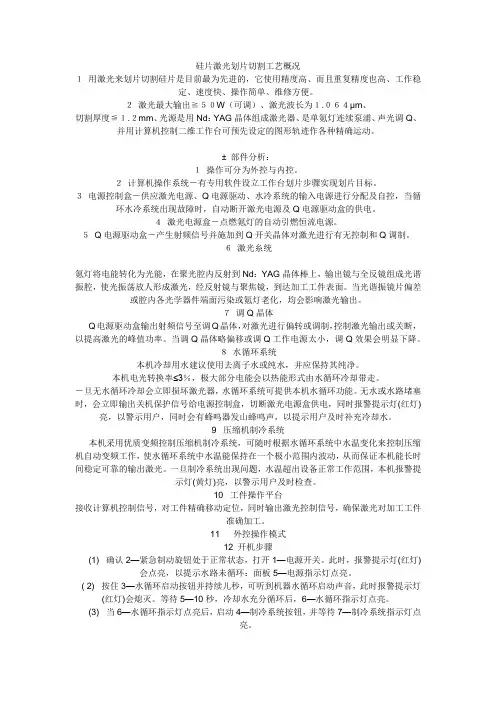

硅片激光划片切割工艺概况

１ 用激光来划片切割硅片是目前最为先进的，它使用精度高、而且重复精度也高、工作稳定、速度快、操作简单、维修方便。

２ 激光最大输出≧５０W（可调）、激光波长为１.０６４µm、

切割厚度≦１.２mm、光源是用Nd：YAG晶体组成激光器、是单氪灯连续泵浦、声光调Q、并用计算机控制二维工作台可预先设定的图形轨迹作各种精确运动。

± 部件分析：

１ 操作可分为外控与内控。

２ 计算机操作系统－有专用软件设立工作台划片步骤实现划片目标。

３ 电源控制盒－供应激光电源、Q电源驱动、水冷系统的输入电源进行分配及自控，当循环水冷系统出现故障时，自动断开激光电源及Q电源驱动盒的供电。

４ 激光电源盒－点燃氪灯的自动引燃恒流电源。

５ Q电源驱动盒－产生射频信号并施加到Q开关晶体对激光进行有无控制和Q调制。

６ 激光糸统

氪灯将电能转化为光能，在聚光腔内反射到Nd：YAG晶体棒上，输出镜与全反镜组成光谐振腔，使光振荡放人形成激光，经反射镜与聚焦镜，到达加工工件表面。当光谐振镜片偏差或腔内各光学器件端面污染或氪灯老化，均会影响激光输出。

７ 调Q晶体

Q电源驱动盒输出射频信号至调Q晶体，对激光进行偏转或调制，控制激光输出或关断，以提高激光的峰值功率。当调Q晶体略偏移或调Q工作电源太小，调Q效果会明显下降。

８ 水循环系统

本机冷却用水建议使用去离子水或纯水，并应保持其纯净。

本机电光转换率≤3％，极大部分电能会以热能形式由水循环冷却带走。

－旦无水循环冷却会立即损坏激光器，水循环系统可提供本机水循环功能。无水或水路堵塞时，会立即输出关机保护信号给电源控制盒，切断激光电源盒供电，同时报警提示灯(红灯)亮，以警示用户，同时会有蜂呜器发山蜂鸣声，以提示用户及时补充冷却水。

9 压缩机制冷系统

本机采用优质变频控制压缩机制冷系统，可随时根据水循环系统中水温变化来控制压缩机自动变频工作，使水循环系统中水温能保持在一个极小范围内波动，从而保证本机能长时间稳定可靠的输出激光。一旦制冷系统出现问题，水温超出设备正常工作范围，本机报警提示灯(黄灯)亮，以警示用户及时检查。

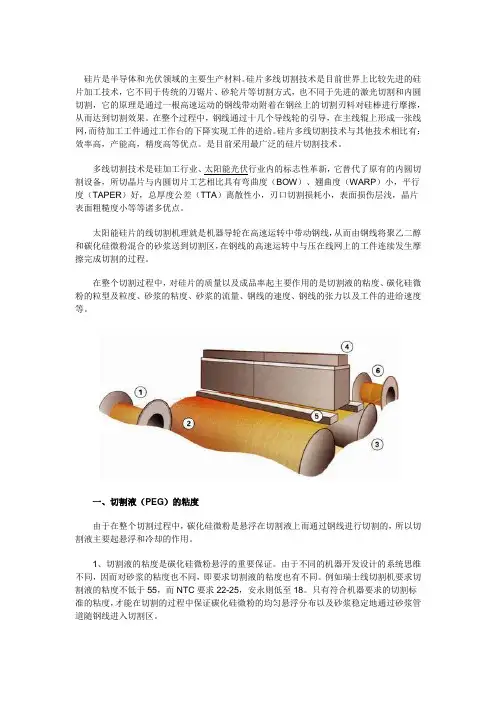

硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。是目前采用最广泛的硅片切割技术。

多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。

太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。

在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。

一、切割液（PEG）的粘度

由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。

1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。

2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。
