通信电源基础知识和维护

通信专业知识八、通信电源专业

第一章通信电源供电系统

一、填空题

1．直流供电系统向各种通信设备提供（直流电源）。

2．经由市电或备用发电机组含移动电站提供的低压交流电为通信局用的（交流基础电源）。

3．通信局的基础电源分交流基础电源和（直流基础电源）两大类。

4．直流供电系统目前广泛应用（并联浮充）供电方式。

5．高压熔断器用于对输电线路和变压器进行（过流保护）。

6．高压断路器具有（分断）和接通高压正常负荷电流及承受一定时间的短路电流的功能。

7．隔离开关用于隔离检修设备与（高压电源）。

8．机电制交换机采用汇流排把基础电源直接馈送到机房机架，这种方式称为汇流式馈电，又因汇流排电阻很低，也称为（低阻配电）方式。

9．各机架电源负馈线，均用高阻电缆从公共配电点引出至程控交换机的配电方式为（高阻配电）方式，又称辐射式馈电。

10．熔断器应有备用，不应使用（额定电流）不明或不合规定的熔断器。

11．引入通信局的交流高压电力线应采取高、低压（多级避雷）装置。

12．交流用电设备采用三相四线制引入时在零线上除电力变压器近端接地外，用电设备和机房近端应（重复接地）。

13．为了确保通信电源不中断、无瞬变，近年来，在某些通信系统中，已采用交流（不间断电源）。

14．变电站和备用发电机组构成的交流供电系统一般都采用（集中）供电方式。

15．隔离开关无特殊的灭弧装置，因此它的接通或切断不允许在有（负荷电流）的情况下进行。

16．高压室禁止无关人员进入，在危险处应设防护栏，并设明显的（告警牌），如“高压危险，不得靠近”等字样。

17．配电屏四周的维护走道净宽应保持规定的距离，各走道均应铺上（绝缘胶垫）。

18．在距离l0kV～35kV导电部位（lm）以内工作时，应切断电源，并将变压器高低压两侧断开，凡有电容的器件应先放电。

19．电流互感器在运行过程中二次线圈回路不能（开路）。 20．电压互感器二次绕组不能（短路）。

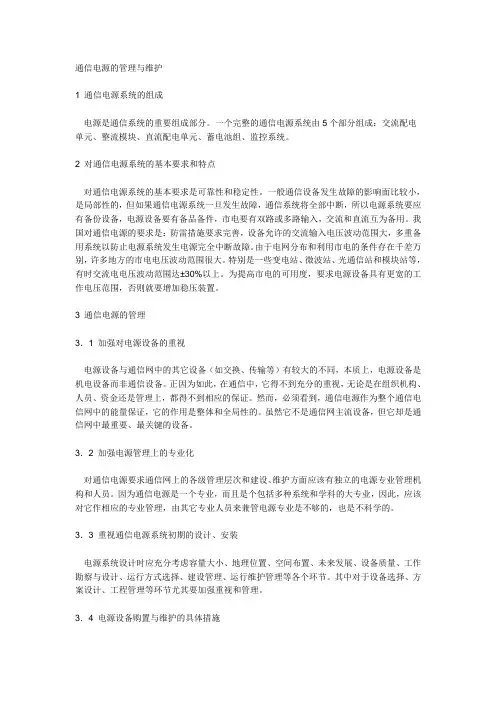

通信电源的管理与维护

1 通信电源系统的组成

电源是通信系统的重要组成部分。一个完整的通信电源系统由5个部分组成：交流配电单元、整流模块、直流配电单元、蓄电池组、监控系统。

2 对通信电源系统的基本要求和特点

对通信电源系统的基本要求是可靠性和稳定性。一般通信设备发生故障的影响面比较小，是局部性的，但如果通信电源系统一旦发生故障，通信系统将全部中断，所以电源系统要应有备份设备，电源设备要有备品备件，市电要有双路或多路输入，交流和直流互为备用。我国对通信电源的要求是：防雷措施要求完善，设备允许的交流输入电压波动范围大，多重备用系统以防止电源系统发生电源完全中断故障。由于电网分布和利用市电的条件存在千差万别，许多地方的市电电压波动范围很大。特别是一些变电站、微波站、光通信站和模块站等，有时交流电电压波动范围达±30%以上。为提高市电的可用度，要求电源设备具有更宽的工作电压范围，否则就要增加稳压装置。

3 通信电源的管理

3．1 加强对电源设备的重视

电源设备与通信网中的其它设备（如交换、传输等）有较大的不同，本质上，电源设备是机电设备而非通信设备。正因为如此，在通信中，它得不到充分的重视，无论是在组织机构、人员、资金还是管理上，都得不到相应的保证。然而，必须看到，通信电源作为整个通信电信网中的能量保证，它的作用是整体和全局性的。虽然它不是通信网主流设备，但它却是通信网中最重要、最关键的设备。

3．2 加强电源管理上的专业化

对通信电源要求通信网上的各级管理层次和建设、维护方面应该有独立的电源专业管理机构和人员。因为通信电源是一个专业，而且是个包括多种系统和学科的大专业，因此，应该对它作相应的专业管理，由其它专业人员来兼管电源专业是不够的，也是不科学的。

3．3 重视通信电源系统初期的设计、安装

电源系统设计时应充分考虑容量大小、地理位置、空间布置、未来发展、设备质量、工作勘察与设计、运行方式选择、建设管理、运行维护管理等各个环节。其中对于设备选择、方案设计、工程管理等环节尤其要加强重视和管理。

通信电源基本知识

目录

一、通信电源概述............................................2

1. 通信电源的重要性......................................2

2. 通信电源的发展及现状..................................3

二、通信电源基础知识........................................5

1. 通信电源的分类........................................6

1.1 交流电源...........................................7

1.2 直流电源...........................................8

1.3 逆变电源...........................................9

1.4 其他电源类型......................................10

2. 通信电源的基本原理...................................12

2.1 电源的转换与传输..................................12

2.2 电源的稳压与保护..................................14

三、通信电源的关键技术.....................................15 1. 整流技术.............................................16

1.1 整流模块工作原理..................................17

通信电源基础知识和维护

第一章基础知识

第一节通信电源系统的组成

电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示

意图如下所示：

1、交流供电系统

交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配

电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。

主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电

源。大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、

不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采

用低压市电电源。

2、直流供电系统

在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电

信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。由整流设备、直流配电

设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系

统。

目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数

和高可靠性等显著优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机

相结合属于智能型电源设备。

阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可

以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可

以进行积木式安装,节省占用空间。

3、接地系统

为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地

接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的

一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。电信电源按

照接地系统的用途可分为工作接地、保护接地和防雷接地。按照安装方式可分为分设的接地

系统和合设的接地系统。

第二节通信设备对通信电源供电系统的要求

通信局（站）的电源维护以保证稳定、可靠、安全供电为其总技术要求，维护工作的基
