挂篮悬臂浇筑施工

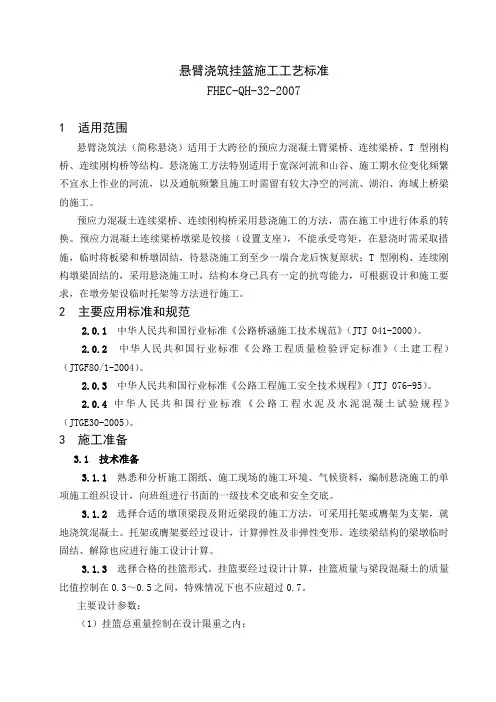

悬臂浇筑挂篮施工工艺标准

FHEC-QH-32-2007

1 适用范围

悬臂浇筑法（简称悬浇）适用于大跨径的预应力混凝土臂梁桥、连续梁桥、T型刚构桥、连续刚构桥等结构。悬浇施工方法特别适用于宽深河流和山谷、施工期水位变化频繁不宜水上作业的河流，以及通航频繁且施工时需留有较大净空的河流、湖泊、海域上桥梁的施工。

预应力混凝土连续梁桥、连续刚构桥采用悬浇施工的方法，需在施工中进行体系的转换。预应力混凝土连续梁桥墩梁是铰接（设置支座），不能承受弯矩，在悬浇时需采取措施，临时将板梁和桥墩固结，待悬浇施工到至少一端合龙后恢复原状；T型刚构、连续刚构墩梁固结的，采用悬浇施工时，结构本身已具有一定的抗弯能力，可根据设计和施工要求，在墩旁架设临时托架等方法进行施工。

2 主要应用标准和规范

2.0.1 中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ 041-2000）。

2.0.2 中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）。

2.0.3 中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076-95）。

2.0.4 中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）。

3 施工准备

3.1 技术准备

3.1.1 熟悉和分析施工图纸、施工现场的施工环境、气候资料，编制悬浇施工的单项施工组织设计，向班组进行书面的一级技术交底和安全交底。

3.1.2 选择合适的墩顶梁段及附近梁段的施工方法，可采用托架或膺架为支架，就地浇筑混凝土。托架或膺架要经过设计，计算弹性及非弹性变形。连续梁结构的梁墩临时固结、解除也应进行施工设计计算。

3.1.3 选择合格的挂篮形式。挂篮要经过设计计算，挂篮质量与梁段混凝土的质量比值控制在0.3～0.5之间，特殊情况下也不应超过0.7。

主要设计参数：

（1）挂篮总重量控制在设计限重之内； （2）允许最大变形（包括吊带变形的总和）：20mm；

挂篮悬臂浇筑法施工技术图文详解

一、挂篮的介绍

大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要 架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造

挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容

用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类

一般桁架式挂篮可分为 三角挂篮 、 菱形挂篮 、 弓弦式挂篮 、 平弦无平衡重式挂篮 四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。 三角挂篮

菱形挂篮

弓弦式挂篮

（四）三角挂篮的构造

三角挂篮由 ①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

① 主桁架系统 ：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

② 走行系统 ：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③ 锚固系统 ：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④ 吊挂系统 ：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。 ⑤ 工作平台系统 ：主要由前下横梁、后下横梁、底模花架等组成。

⑥ 模板系统 ：由内模、侧模、底模组成。

《江苏交通科技》２００１０年第３期　

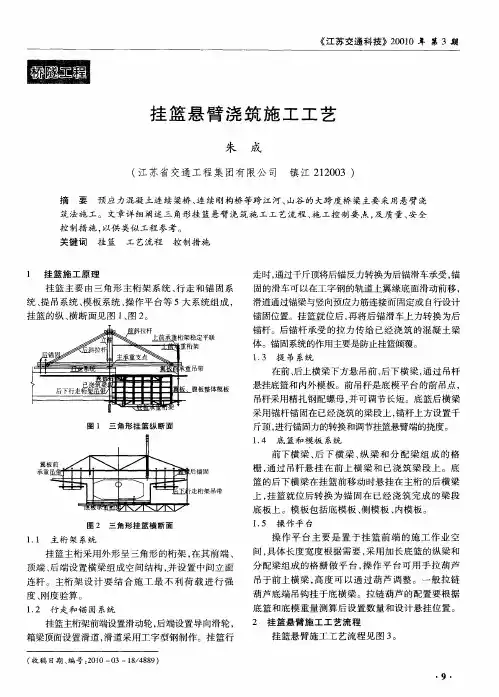

挂篮悬臂浇筑施工工艺　

朱　成　

（江苏省交通工程集团有限公司　镇江２１２００３）　

摘要预应力混凝土连续梁桥、连续刚构桥等跨江河、山谷的大跨度桥梁主要采用悬臂浇　

筑法施工。文章详细阐述三角形挂篮悬臂浇筑施工工艺流程、施工控制要点，及质量、安全　

控制措施，以供类似工程参考。　

关键词挂篮　工艺流程控制措施　

１　挂篮施工原理　

挂篮主要由三角形主桁架系统、行走和锚固系　

统、提吊系统、模板系统、操作平台等５大系统组成，　

挂篮的纵、横断面见图１、图２。　

拉　

』　

黑　墨　四　…０一＿　，　已浇筑梁ｊ　■■■■■ｂ　■舅　后下行走桁袈品益　ｌ　＿　■　ｉ　■　■　■　■　●　Ｉ　ｌ　＼Ⅱ　卫　里　Ｊ　术　

图１三角形挂篮纵断面　

．　／　＼　．．　ｌ　

Ｉ　Ｉ　Ｉ　．Ｊ　Ｊ　一￣Ｔ＇ｌｑ　（　ｌ　＼　／ｊ　ｌ　

Ｊ氐ｔ　砰１】量虹　ｌ＼／ｌ＼ｌ，，ｌ、ｌ／　

图２三角形挂篮横断面　

１．１主桁架系统　

挂篮主桁采用外形呈三角形的桁架，在其前端、　

顶端、后端设置横梁组成空间结构，并设置中间立面　

连杆。主桁架设计要结合施工最不利荷载进行强　

度、刚度验算。　

１．２行走和锚固系统　

挂篮主桁架前端设置滑动轮，后端设置导向滑轮，　

箱梁顶面设置滑道，滑道采用工字型钢制作。挂篮行　

（收稿日期、编号：２０１０—０３—１８／４８８９）　走时，通过千斤顶将后锚反力转换为后锚滑车承受，锚　

固的滑车可以在工字钢的轨道上翼缘底面滑动前移，　

滑道通过锚梁与竖向预应力筋连接而固定或自行设计　

锚固位置。挂篮就位后，再将后锚滑车上力转换为后　

锚杆。后锚杆承受的拉力传给已经浇筑的混凝土梁　

体。锚固系统的作用主要是防止挂篮倾覆。　

１．３提吊系统　在前、后上横梁下方悬吊前、后下横梁，通过吊杆　

悬挂底篮和内外模板。前吊杆是底模平台的前吊点，　

吊杆采用精扎钢配螺母，并可调节长短。底篮后横梁　

采用锚杆锚固在已经浇筑的梁段上，锚杆上方设置千　

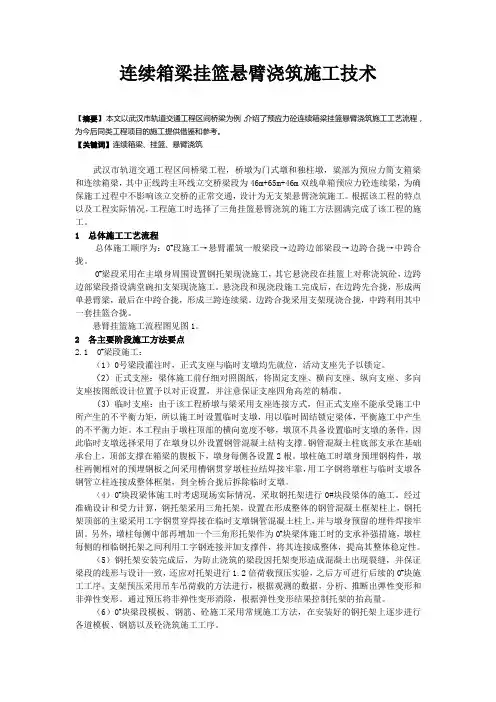

连续箱梁挂篮悬臂浇筑施工技术

【摘要】 本文以武汉市轨道交通工程区间桥梁为例，介绍了预应力砼连续箱梁挂篮悬臂浇筑施工工艺流程，为今后同类工程项目的施工提供借鉴和参考。

【关键词】连续箱梁、挂篮、悬臂浇筑

武汉市轨道交通工程区间桥梁工程，桥墩为门式墩和独柱墩，粱部为预应力简支箱梁和连续箱梁，其中正线跨主环线立交桥梁段为46m+65m+46m双线单箱预应力砼连续梁，为确保施工过程中不影响该立交桥的正常交通，设计为无支架悬臂浇筑施工。根据该工程的特点以及工程实际情况，工程施工时选择了三角挂篮悬臂浇筑的施工方法圆满完成了该工程的施工。

1 总体施工工艺流程

总体施工顺序为：0#段施工→悬臂灌筑一般梁段→边跨边部梁段→边跨合拢→中跨合拢。

0#梁段采用在主墩身周围设置钢托架现浇施工，其它悬浇段在挂篮上对称浇筑砼，边跨边部梁段搭设满堂碗扣支架现浇施工。悬浇段和现浇段施工完成后，在边跨先合拢，形成两单悬臂梁，最后在中跨合拢，形成三跨连续梁。边跨合拢采用支架现浇合拢，中跨利用其中一套挂篮合拢。

悬臂挂篮施工流程图见图1。

2 各主要阶段施工方法要点

2.1 0#梁段施工：

（1）0号梁段灌注时，正式支座与临时支墩均先就位，活动支座先予以锁定。

（2）正式支座：梁体施工前仔细对照图纸，将固定支座、横向支座、纵向支座、多向支座按图纸设计位置予以对正设置，并注意保证支座四角高差的精准。
