挂篮悬臂浇筑施工工艺流程

挂篮悬臂浇筑施工专项施工方案

一、工程概况

1.1工程简介

本项目为某跨江大桥工程，桥梁全长3.2公里，主桥采用悬索桥结构，主桥跨度达到560米。施工过程中，需采用挂篮悬臂浇筑法进行施工，确保工程质量和安全。

1.2施工部位

本方案主要针对主桥悬臂浇筑施工部位，包括主梁、主塔、索塔等。

二、施工方法及工艺

2.1挂篮悬臂浇筑法简介

挂篮悬臂浇筑法是一种常用的桥梁施工方法，适用于大跨度、高难度桥梁的施工。其主要原理是利用挂篮作为施工平台，从桥墩两侧对称悬臂浇筑，逐渐形成主梁。

2.2施工步骤

2.2.1挂篮安装

在桥墩两侧安装挂篮，挂篮主要由悬臂梁、行走系统、模板系统、混凝土浇筑系统等组成。

2.2.2预应力管道安装

在挂篮内安装预应力管道，预应力管道用于穿过预应力钢绞线，实现桥梁的预应力施工。

2.2.3混凝土浇筑 利用挂篮的混凝土浇筑系统，对称进行悬臂浇筑，每次浇筑长度为4米，浇筑完成后进行养护。

2.2.4预应力施加

在混凝土达到设计强度后，进行预应力施加，确保桥梁结构的稳定。

2.2.5挂篮行走

在完成一段悬臂浇筑后，挂篮向前行走4米，进行下一段的浇筑施工。

2.2.6施工循环

三、施工组织及资源配置

3.1施工组织

3.1.1建立项目管理体系

设立项目经理、项目副经理、项目总工程师等职务，明确各部门职责，确保项目顺利推进。

3.1.2施工班组配置

根据施工任务，合理配置施工班组，包括模板工、混凝土工、钢筋工、电焊工等。

3.1.3安全管理

制定安全管理措施，确保施工过程中人身安全和设备安全。

3.2资源配置

3.2.1人力资源

根据施工进度，合理配置施工人员，确保施工任务按时完成。 3.2.2物资资源

提前采购混凝土、钢筋、预应力材料等物资，确保施工需求。

3.2.3设备资源

配置适当数量的挂篮、混凝土搅拌车、泵车等设备，确保施工顺利进行。

四、施工安全及环保措施

4.1施工安全

4.1.1安全防护

挂篮悬臂浇筑法施工技术图文详解

一、挂篮的介绍

大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要 架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造

挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容

用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类

一般桁架式挂篮可分为 三角挂篮 、 菱形挂篮 、 弓弦式挂篮 、 平弦无平衡重式挂篮 四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。 三角挂篮

菱形挂篮

弓弦式挂篮

（四）三角挂篮的构造

三角挂篮由 ①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

① 主桁架系统 ：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

② 走行系统 ：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③ 锚固系统 ：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④ 吊挂系统 ：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。 ⑤ 工作平台系统 ：主要由前下横梁、后下横梁、底模花架等组成。

⑥ 模板系统 ：由内模、侧模、底模组成。

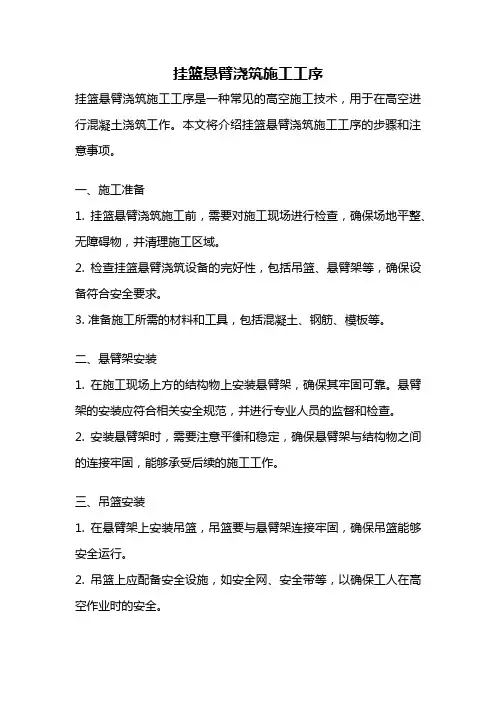

挂篮悬臂浇筑施工工序

挂篮悬臂浇筑施工工序是一种常见的高空施工技术，用于在高空进行混凝土浇筑工作。本文将介绍挂篮悬臂浇筑施工工序的步骤和注意事项。

一、施工准备

1. 挂篮悬臂浇筑施工前，需要对施工现场进行检查，确保场地平整、无障碍物，并清理施工区域。

2. 检查挂篮悬臂浇筑设备的完好性，包括吊篮、悬臂架等，确保设备符合安全要求。

3. 准备施工所需的材料和工具，包括混凝土、钢筋、模板等。

二、悬臂架安装

1. 在施工现场上方的结构物上安装悬臂架，确保其牢固可靠。悬臂架的安装应符合相关安全规范，并进行专业人员的监督和检查。

2. 安装悬臂架时，需要注意平衡和稳定，确保悬臂架与结构物之间的连接牢固，能够承受后续的施工工作。

三、吊篮安装

1. 在悬臂架上安装吊篮，吊篮要与悬臂架连接牢固，确保吊篮能够安全运行。

2. 吊篮上应配备安全设施，如安全网、安全带等，以确保工人在高空作业时的安全。

四、钢筋绑扎

1. 在施工现场进行钢筋的绑扎工作，确保钢筋的布置符合设计要求，并且钢筋之间的连接牢固可靠。

2. 钢筋绑扎应按照相关规范进行，确保钢筋的数量和位置准确无误。

五、模板安装

1. 根据设计要求，在悬臂架上安装模板，确保模板的平整和稳定。

2. 模板安装完毕后，进行检查，确保模板的连接牢固，不会在浇筑过程中发生位移或倾斜。

六、混凝土浇筑

1. 准备好混凝土搅拌车，将混凝土运送至挂篮悬臂浇筑施工现场。

2. 在浇筑前，需要先进行湿润处理，在模板内喷水，以防止混凝土与模板之间产生粘连。

3. 将混凝土倒入吊篮中，控制浇筑速度和厚度，确保混凝土均匀分布，并避免产生空隙或气泡。

4. 混凝土浇筑过程中，需要不断进行振捣，以确保混凝土的密实性和均匀性。

七、施工结束

1. 混凝土浇筑完毕后，等待混凝土的初凝和终凝。

2. 混凝土凝固后，拆除模板，并对施工现场进行清理，确保施工现场的整洁和安全。

总结起来，挂篮悬臂浇筑施工工序需要进行施工准备、悬臂架和吊篮的安装、钢筋绑扎、模板安装、混凝土浇筑以及施工结束的工作。在施工过程中，需要严格按照相关规范和要求进行操作，确保施工的安全和质量。

挂篮悬臂浇筑施工

挂篮悬臂浇筑施工是建筑工程中常见的高空作业方式，它能够有效解决高层建筑施工中的一些难题，提高工作效率、保障工人安全。本文将介绍挂篮悬臂浇筑施工的基本流程及要点。

1. 准备工作

在进行挂篮悬臂浇筑前，需要做好以下几个方面的准备工作： - 完善的计划和方案，包括施工计划、安全方案等； - 确保挂篮、悬臂等设备的完好性和安全性；

- 相关设备、材料的准备，如混凝土、浇筑工具等； - 确保施工现场和周边区域的安全和封闭。

2. 施工流程

挂篮悬臂浇筑的基本流程如下： - 搭设起重机和悬臂，将挂篮固定在悬臂上； -

搅拌混凝土，并通过输送管将混凝土输送至挂篮中； - 操作挂篮将混凝土浇筑至指定位置； - 在浇筑完毕后，对混凝土进行养护和维护。

3. 施工要点

在进行挂篮悬臂浇筑施工时，需要注意以下几个要点： - 严格按照设计要求和施工方案进行操作； - 确保挂篮和悬臂的稳定性和安全性； - 控制混凝土的质量和浇筑速度，避免出现裂缝或漏浆等质量问题； - 注意施工现场人员的安全，采取必要的安全防护措施； - 注意环境保护，防止污染和安全事故发生。

4. 安全与质量控制

挂篮悬臂浇筑施工是一项高难度的施工活动，安全和质量控制至关重要。在进行施工过程中，需要严格遵守相关规章制度，加强现场管理，确保每一道工序的质量和安全。

5. 结束语

挂篮悬臂浇筑施工是一项专业的高空施工技术，对施工人员的技术要求较高。只有做好施工前的准备工作，严格按照施工流程和要点操作，并加强安全和质量控制，才能确保施工顺利进行，达到预期的效果。希望本文对您有所帮助，谢谢阅读！
