红外热成像医学检测常识
红外热像技术简介
红外热成像主要采用世界先进的非致冷焦平面红外探测技术，接收人体辐射出的红外线，通过计算机处理以热图的形式客观地记录人体的热场，经专用软件加以分析比较，反映机体的功能状况。其诊断结果与CT、MRI、B超等结构影像学结合，既了解患者的组织结构情况，又能了解该组织的功能状态，即结构影像和功能影像结合，是理想的现代影像学诊断方法。红外热像仪的应用将使许多疾病得到早期发现，疾病规律得到更全面认识，疾病性质得 到更确切诊断，有利于医学诊断技术的发展和人们生活质量的提高。 红外热像的功能用途
1、软组织疼痛由于疼痛区域必然伴有异常代谢变化，这些变化导致温度的变化，利用医用红外热像仪记录与疼痛伴随的温度变化反映疼痛的性质、程度、范围，为临床诊断提供更全面的影像学依据。
2、炎症红肿热痛是炎症的最基本特征，凡是急性炎症，病灶处温度一定是高温，慢性炎症灶处，温度就会下降；若慢性炎症灶急性发作，则可能出现高低温交错的情况；利用医用红外热像仪记录炎症灶的温度变化对临床诊断治疗有重要的指导价值。
3、血管病变红外热图可检测血管性病变，特别是肢体血管的供血状态。凡是动脉病变影响供血，其远端一定是低温；凡是静脉病变，一定是偏高温改变；与其它手段如超声多普勒，皮温计测量等相比，利用医用红外热像仪记录血管温度变化的红外热图显得既方便又直观。
4、肿瘤肿瘤诊治的核心是早期发现，利用医用红外热像检测和记录病变位的温度变化对早期诊断肿瘤有较明显的优势；并且由于热像仪无任何射线发出，对机体无任何不良影响，因此又是全程监视，疗效评估的最理想手段。
5、健康体检医用红外热像仪检查无辐射、无副作用，适合辅助大量的医务检查工作；热像图所显示的异常热区或低温区，反映了人体全身的健康状况及潜 在疾病的部位，有绿色体检王的美誉。
医用红外热成像
一、医用红外热像仪技术原理
凡是温度高于绝对零度的物体均发射出红外辐射。人的体温37?，人体皮肤的发射率0.98，可近似为一种300K的黑体。当室温低于体温时，人体即通过皮肤发射出肉眼看不见的红外辐射能量，该能量的大小及分布与温度成正比。当人，体某些部位患病时，通常存在温度的变化，有的温度升高(如炎症，肿瘤等)，有的温度降低(如脉管炎，动脉硬化等)。借助于红外成像技术可以清晰地、准确地，及时地发现人体由于不同原因而引起的微小的温度变化。
红外热成像技术发明的初期，主要用于军事目的，用于夜间的战场观察和射击瞄准，即所谓的“夜视仪”。二十世纪六十年代，美国和英国先后开始了红外成像医学诊断的应用探索;接着, 欧洲各国和日本纷纷投入人员和经费，大力开发红外成像技术国内外市场。目前，在欧美等发达国家，医学红外成像诊断技术己得到很大发展，已形成现代医学中的一门新学科--红外成像诊断学。它与以往的组织形态学影像技术不同，开辟了以功能学为主的医学影像新领域，在扫描成像过程中对人体无介入、无损伤，对环境无污染、无干扰，因而是真正的“绿色”仪器。红外热像技术与其他影像技术相互补充，但任何其他影像也不能替代它。随着它的推广应用和发展，将逐步成为继X-光、CT、MRI、彩超、核磁共振等医学影像技术之后的又一突破，并造福于人类的健康事业。
二、医用红外热像仪应用领域
健康普查
检测身体潜在的亚健康状态，起到科学预警、疾病筛查作用。
恶性肿瘤 鼻咽癌、胃癌、肝癌、结肠癌、乳腺癌等12种肿瘤早期诊断、预测与恶性期监测。 血管疾病
脑供血不足、早期脑梗塞、心肌供血不足及周围血管疾病。
周围神经疾病
面肌痉挛、面瘫、偏头痛、三叉神经痛的提示等。
脊柱相关疾病
颈椎病、腰椎病、强直性脊柱炎、腰肌劳损、肌肉韧带损伤。
中医
为中医八钢辩证提供客观的影像学依据，可指导针灸选穴及进行疗效评估。

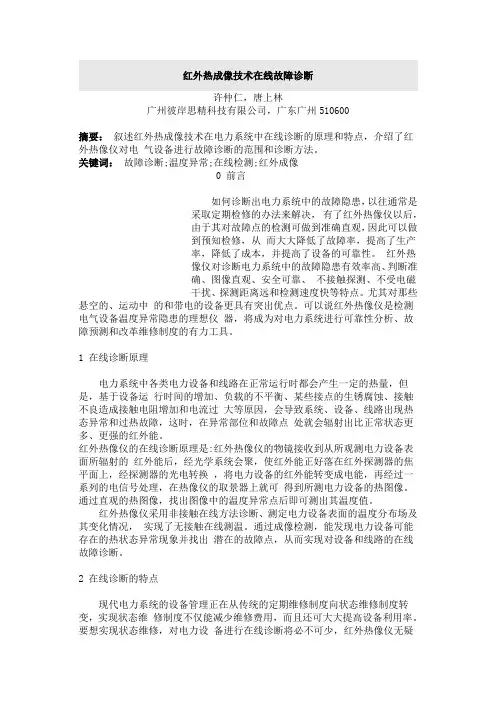

红外热成像技术在线故障诊断
许仲仁，唐上林
广州彼岸思精科技有限公司，广东广州510600
摘要： 叙述红外热成像技术在电力系统中在线诊断的原理和特点，介绍了红外热像仪对电 气设备进行故障诊断的范围和诊断方法。
关键词： 故障诊断;温度异常;在线检测;红外成像
0 前言
如何诊断出电力系统中的故障隐患，以往通常是采取定期检修的办法来解决， 有了红外热像仪以后，由于其对故障点的检测可做到准确直观，因此可以做到预知检修，从 而大大降低了故障率，提高了生产率，降低了成本，并提高了设备的可靠性。 红外热像仪对诊断电力系统中的故障隐患有效率高、判断准确、图像直观、安全可靠、 不接触探测、不受电磁干扰、探测距离远和检测速度快等特点。尤其对那些悬空的、运动中 的和带电的设备更具有突出优点。可以说红外热像仪是检测电气设备温度异常隐患的理想仪 器，将成为对电力系统进行可靠性分析、故障预测和改革维修制度的有力工具。
1 在线诊断原理
电力系统中各类电力设备和线路在正常运行时都会产生一定的热量，但是，基于设备运 行时间的增加、负载的不平衡、某些接点的生锈腐蚀、接触不良造成接触电阻增加和电流过 大等原因，会导致系统、设备、线路出现热态异常和过热故障，这时，在异常部位和故障点 处就会辐射出比正常状态更多、更强的红外能。
红外热像仪的在线诊断原理是:红外热像仪的物镜接收到从所观测电力设备表面所辐射的 红外能后，经光学系统会聚，使红外能正好落在红外探测器的焦平面上，经探测器的光电转换 ，将电力设备的红外能转变成电能，再经过一系列的电信号处理，在热像仪的取景器上就可 得到所测电力设备的热图像。通过直观的热图像，找出图像中的温度异常点后即可测出其温度值。
红外热像仪采用非接触在线方法诊断、测定电力设备表面的温度分布场及其变化情况， 实现了无接触在线测温。通过成像检测，能发现电力设备可能存在的热状态异常现象并找出 潜在的故障点，从而实现对设备和线路的在线故障诊断。
医用红外热成像原理
嘿，朋友们！今天咱来聊聊医用红外热成像原理。你说这红外热成像啊，就好像是给人体拍了一张特别的“照片”，不过这照片可不是普通的那种哦，它能看到我们肉眼看不到的东西呢！
想象一下，我们的身体就像一个复杂的机器，各个部位都在不停地工作着，产生着热量。而红外热成像技术呢，就像是一个超级敏锐的“热量探测器”。它可以捕捉到这些热量的分布情况，然后把这些信息转化成图像，让医生们能清楚地看到哪里热，哪里冷。
这就好比我们在大冬天里，能感觉到哪里暖和，哪里冷飕飕的。只不过红外热成像更厉害，它能非常精确地察觉到这些细微的差别。比如说，身体某个地方发炎了，那这个部位的温度可能就会比其他地方高一些，红外热成像就能把这个“热点”给找出来。
你说神奇不神奇？这可给医生诊断病情带来了很大的帮助呢！医生就像是有了一双“火眼金睛”，能透过表面看到身体内部的情况。而且啊，这玩意儿还不用跟我们的身体直接接触，就这么远远地一照，嘿，信息就到手了。
再打个比方吧，这红外热成像就像是我们看地图，能清楚地知道哪里是高山，哪里是低谷。只不过这里的“高山”和“低谷”是我们身体上的温度差异。医生们根据这个“温度地图”，就能更好地了解我们的身体状况，判断出有没有问题。
你想想看，要是没有红外热成像，医生们得多费劲才能发现那些隐藏的问题呀！现在有了它，就像是给医疗诊断开了一扇新的窗户，让更多的疾病能被更早地发现，更早地治疗。
而且啊，这红外热成像还不止能在医院里用呢！在一些其他领域也能派上大用场。比如说，在研究动物行为的时候，就可以用它来观察动物们的体温变化，了解它们的活动规律。
总之呢，医用红外热成像原理可真是个了不起的东西。它让我们对自己的身体有了更深入的了解，也让医生们能更好地为我们的健康保驾护航。咱可得好好感谢那些发明和研究这个技术的人，是他们让我们的医疗水平又上了一个新台阶！这不就是科技改变生活的最好例子吗？你说是不是呢！
