地基承载力的检测方法

基础类型地基承载力检测方法检测数量人工挖孔桩（嵌岩桩）取岩芯人工挖孔灌注桩桩身完整性可采用低应变法进行检测，抽检数量为每个承台至少1根，且不应少于总桩数的30%和20根。并在上述抽检桩数范围内，采用声波透射法或钻芯法对部分受检桩进行检测，抽检数量不应少于总桩数的10%。取岩芯不少于总桩数的10%，不少于10根人工挖孔桩（端承桩，无法取岩芯）平板载荷试验总桩数的1%，不少于3根人工挖孔桩（摩擦桩）桩静载试验桩数的1%，不少于3根；50根以内的为2根钻孔灌注桩取岩芯桩身完整性可采用低应变法进行检测，抽检数量为每个承台至少1根，且不应少于总桩数的30%和20根。对大直径灌注桩，并在上述抽检桩数范围内应采用声波透射法或钻芯法对部分受检桩进行检测，抽检数量不应少于总桩数的10%。取岩芯时不少于总桩数的10%，不少于10根钻孔灌注桩桩静载试验桩数的1%，不少于3根；50根以内的为2根

旋挖桩取岩芯取岩芯不少于总桩数的10%，不少于10根。桩身完整性检测方法应采用声波透射法或钻芯法全数检测。采用单桩竖向抗压承载力静载试验进行检测。抽检数量不应少于总桩数的1%，且不得少于3根；当总桩数在50根以内时，不应少于2根。地基勘探点间距应符合（1）对端承桩（含勘岩桩）宜为12~24m，相邻勘探孔揭露的持力层层面高差宜控制为1m~2m。（2）对摩擦桩宜为20~35m，当地层条件复杂，影响成桩或设计有特殊要求时，勘探点应适当加密。（3）高回填土、岩溶、岩土界面坡率大于10%等复杂地基的一柱一桩工程，宜每柱设置勘探点。独立柱基、条基、筏板基础取岩芯不少于6组，且每种岩性不少于3组独立柱基、条基、筏板基础（无法取岩芯）平板载荷试验不少于3个点取岩芯桩径大于等于800，每个结构单元。安全等级为一级，不少于总桩数10%，且不少于6根；安全等级为二、三级，不少于总桩数的5%，且不少于5根。取岩芯桩径小于800，每个结构单元。安全等级为一级，不少于总桩数5%，且不少于6根；安全等级为二、三级，不少于总桩数的3%，且不少于4根。平板载荷试验单位工程试验点数不少于3点取岩芯、动力触探、静力触探、土工试验不少于3个，且不应少于同批次基坑总数的10%地基持力层检测执行标准

地基承载力检测方法

各类结构物、输水管线基础开挖后，需要检测地基承载力，以便确定是否满足设计要求。地基承载力检测方法采用轻型触探试验。

1、 仪器设备

轻型触探试验设备主要由探头、触探杆、落锤三部分组成，见下图。其规格如表1所示。

表1

设备类型 规格

落锤 质量m（kg） 10±0.1

落距H（m） 0.5 探头 直径（mm） 40

截面积（cm2） 12.6

圆锥角（°） 60

触探杆 直径（mm） 25

2、操作方法

穿心锤落距为50cm，使其自由下落，将探头垂直打入土层中，记录每打入土层中0.3m时所需的锤击数N0，填入地基标准贯入检测记录表。N0经下式修正后，查表2、表3便可确定地基承载力标准值σ0。

N0 =N－1.645a N为不同检测位置的击数平均数

a为修正系数，当触探杆长度≤3m时取a=1.0

粘性土承载力标准值 表2

N0 15 20 25 30

σ0（kpa） 105 145 190 230

素填土承载力标准值 表3

N0 15 20 30 40

σ0（kpa） 85 115 135 160

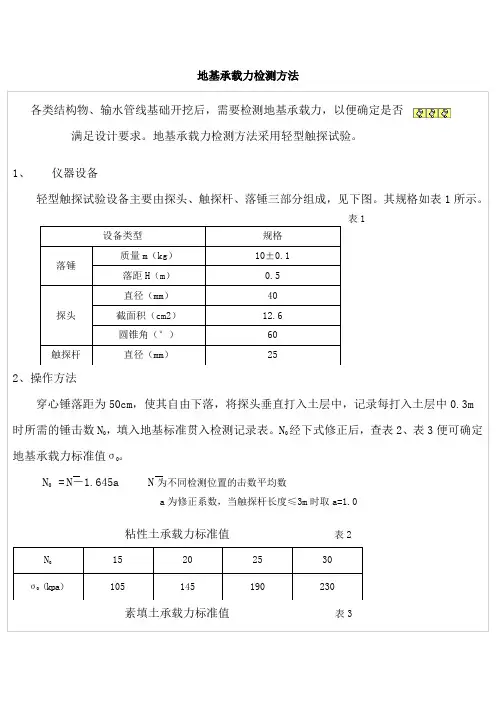

地基承载力检测方法

各类结构物、输水管线基础开挖后，需要检测地基承载力，以便确定是否满足设计要求。地基承载力检测方法采用轻型触探试验。

1、 仪器设备

轻型触探试验设备主要由探头、触探杆、落锤三部分组成，见下图。其规格如表1所示。

表1

设备类型 规格

落锤 质量m（kg） 10±0.1

落距H（m） 0.5

探头 直径（mm） 40

截面积（cm2） 12.6

圆锥角（°） 60

触探杆 直径（mm） 25

2、操作方法

穿心锤落距为50cm，使其自由下落，将探头垂直打入土层中，记录每打入土层中0.3m时所需的锤击数N0，填入地基标准贯入检测记录表。N0经下式修正后，查表2、表3便可确定地基承载力标准值σ0。

N0 =N－1.645a N为不同检测位置的击数平均数

a为修正系数，当触探杆长度≤3m时取a=1.0

粘性土承载力标准值 表2

N0 15 20 25 30

σ0（kpa） 105 145 190 230

素填土承载力标准值 表3 N0 15 20 30 40

σ0（kpa） 85 115 135 160

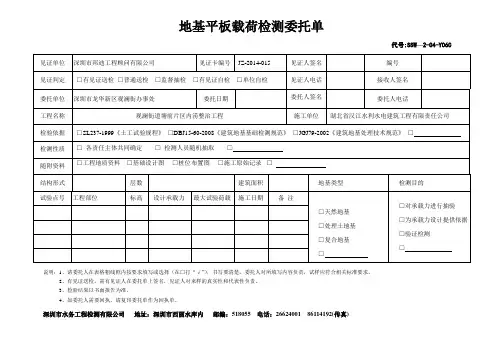

地基平板载荷检测委托单

代号:SSW—2-04-Y06C

见证单位 深圳市邦迪工程顾问有限公司 见证卡编号 JZ-2014-015 见证人签名 编号

见证判定 □有见证送检 □普通送检 □监督抽检 □有见证自检 □单位自检 见证人电话 接收人签名

委托单位 深圳市龙华新区观澜街办事处 委托日期 委托人签名

委托人电话

工程名称 观澜街道塘前片区内涝整治工程 施工单位 湖北省汉江水利水电建筑工程有限责任公司

检验依据 □SL237-1999《土工试验规程》 □DBJ15-60-2008《建筑地基基础检测规范》 □JGJ79-2002《建筑地基处理技术规范》 □

检测性质 □ 各责任主体共同确定 □ 检测人员随机抽取 □

随附资料 □工程地质资料 □基础设计图 □桩位布置图 □施工原始记录 □

结构形式 层数 建筑面积 地基类型 检测目的

试验点号 工程部位 标高 设计承载力 最大试验荷载 施工日期 备 注

□天然地基

□处理土地基

□复合地基

□ □对承载力进行抽验

□为承载力设计提供依据

□验证检测

□

说明：1、请委托人在表格粗线框内按要求填写或选择（在□打“√”），书写要清楚，委托人对所填写内容负责，试样应符合相关标准要求。

2、有见证送检，需有见证人在委托单上签名，见证人对来样的真实性和代表性负责。

3、检验结果以书面报告为准。
