SKF TKSA40激光对中仪的应用
潘富海;徐志松
【期刊名称】《设备管理与维修》
【年(卷),期】2014(000)011
【摘要】基于SKF对中仪器TKSA40的论述.机器联轴节的良好对中对于防止轴承提前失效、转轴疲劳、密封损伤、振动过大等起着至关重要的作用.SKF激光轴对中仪提供了一种简单的方法,以便将通过联轴节相连的两台机器的转轴中心调成一条直线.
【总页数】4页(P59-62)
【作者】潘富海;徐志松
【作者单位】斯凯孚(中国)销售有限公司北京;斯凯孚(中国)销售有限公司北京【正文语种】中文
【中图分类】TH873.7
【相关文献】
1.E705激光对中仪在贵冶旋转设备维修中的应用 [J], 汪荣彪;姚鹏
2.激光对中仪和百分表的应用比较 [J], 姚鹏;刘娜
3.激光对中仪在轧机长轴系对中工作中的应用 [J], 王松;李彪
4.激光对中仪在机组对中的应用 [J], 吴海利
5.激光对中仪的应用 [J], 乔圣;倪亮;高红敏
因版权原因，仅展示原文概要，查看原文内容请购买。

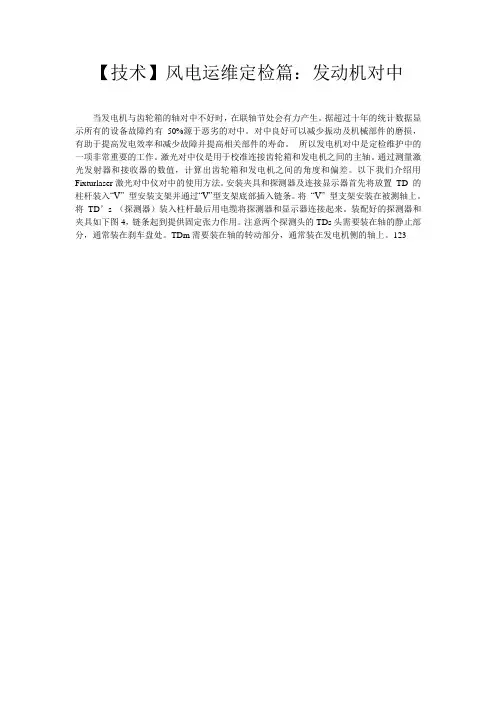

【技术】风电运维定检篇：发动机对中
当发电机与齿轮箱的轴对中不好时，在联轴节处会有力产生。
据超过十年的统计数据显示所有的设备故障约有50%源于恶劣的对中。
对中良好可以减少振动及机械部件的磨损，有助于提高发电效率和减少故障并提高相关部件的寿命。
所以发电机对中是定检维护中的一项非常重要的工作。
激光对中仪是用于校准连接齿轮箱和发电机之间的主轴。
通过测量激光发射器和接收器的数值，计算出齿轮箱和发电机之间的角度和偏差。
以下我们介绍用Fixturlaser激光对中仪对中的使用方法。
安装夹具和探测器及连接显示器首先将放置TD 的柱杆装入“V” 型安装支架并通过“V”型支架底部插入链条。
将“V” 型支架安装在被测轴上。
将TD’s （探测器）装入柱杆最后用电缆将探测器和显示器连接起来。
装配好的探测器和夹具如下图4，链条起到提供固定张力作用。
注意两个探测头的TDs头需要装在轴的静止部分，通常装在刹车盘处。
TDm需要装在轴的转动部分，通常装在发电机侧的轴上。
123。
激光对中仪原理嘿，朋友们！今天咱来聊聊激光对中仪原理这个神奇的玩意儿。
你说这激光对中仪啊，就像是一位超级精确的裁判！它能让两个需要对齐的东西乖乖地站在一条直线上，你说神不神？想象一下啊，有两个大轮子，要让它们完美地同步转动，要是没对齐，那可就麻烦啦，不是这儿卡一下就是那儿响一声。
这时候激光对中仪就出马啦！它通过发射出细细的激光束，就好像是给这两个轮子牵了一根看不见的线，让它们知道该怎么对齐。
这激光束可厉害了，就像孙悟空的金箍棒一样，指哪儿打哪儿。
它能非常准确地测量出两个物体之间的距离和角度差异。
然后呢，我们就根据它给的信息来调整，就像是给机器做一次精准的“手术”。
你可能会问啦，为啥不用尺子量呢？哎呀，尺子可没那么精确呀，而且还麻烦。
激光对中仪多方便呀，一下子就把所有的数据都给你弄清楚啦。
它的工作原理其实也不难理解。
就好像我们走路要看着前方一样，激光对中仪就是通过发射激光来找到那个“前方”。
然后通过一些复杂但超厉害的计算，得出我们需要调整的方向和距离。
比如说，在工厂里那些大型的机器设备安装的时候，激光对中仪可就派上大用场啦！要是没它帮忙，那些大家伙可不好摆弄呢。
有了它，工人们就能轻松地让机器们“排好队”，乖乖工作啦。
再想想，如果没有激光对中仪，那会出现多少问题呀。
机器运转不顺畅，效率低下，说不定还会出故障呢。
但有了它，一切都变得井井有条，精准无比。
所以啊，激光对中仪可真是个了不起的发明！它让我们的工作变得更简单、更高效。
我们真应该感谢那些聪明的科学家们，发明了这么好用的东西。
总之呢，激光对中仪原理虽然有点复杂，但它给我们带来的好处那可是实实在在的。
下次你要是看到工厂里那些工人拿着个奇怪的仪器在摆弄机器，那很可能就是激光对中仪在发挥它的神奇魔力呢！。
激光对中仪的优点有哪些呢
什么是激光对中仪
激光对中仪是一种基于激光测距原理的现代化测量仪器，可广泛应用于建筑施工、地形制图、电力、矿山、交通等领域，其主要作用是用于测量两点之间的距离和水平度，以保证施工精度和安全可靠。
激光对中仪的优点
相比传统的测量方式，激光对中仪具有如下几点优点：
1.非接触式测量
激光对中仪是一种非接触式测量仪器，通过激光束实现对待测目标的距离和角度的无接触式测量。
相比传统的测量方法，激光对中仪可以克服受地形、气候、光照等因素的影响，测量结果更加准确可靠。
2.测量范围广
激光对中仪的测量范围很大，可以在室内和室外进行测量，适用于不同场合和不同测量需求。
同时，激光对中仪的测量速度也很快，可以高效地完成大量的测量任务。
3.易于操作
激光对中仪的操作简单易懂，只需要一些基本的操作技能即可上手使用，大大降低了使用门槛。
同时，激光对中仪的体积小巧、重量轻便，在使用过程中非常方便携带和操作，更加适合室外施工环境。
4.准确性高
激光对中仪的测量精度高、稳定可靠，可以保证测量结果的精度和实时性。
使用激光对中仪可以减少人为因素的影响，提高测量的准确性。
总结
激光对中仪是一种现代化、高精度的测量仪器，具有非接触式测量、测量范围广、易于操作、准确性高等优点，在建筑施工、地形制图、电力、矿山、交通等领域都有很好的应用前景。

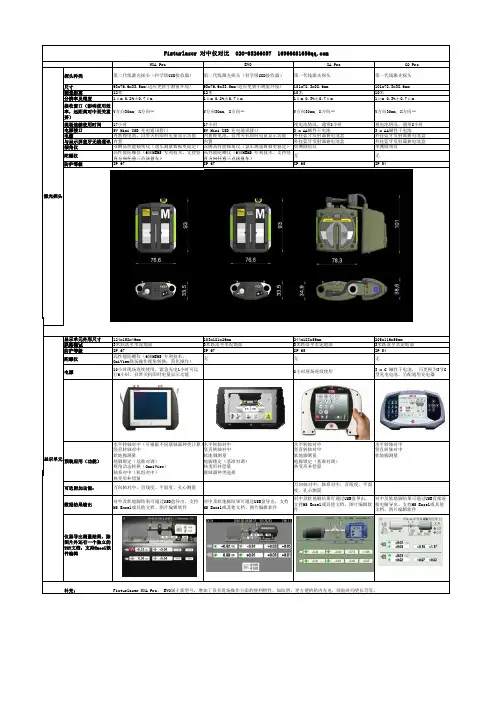

Fixturlaser Dirigo激光对中仪Fixturlaser Dirigo激光对中仪Dirigo“得力”激光对中仪，让每个人都能完成精确的激光对中。
经过人机工程学的设计，使用者可以舒适地用单手操作仪器。
在机器调整时，无论是垫入垫片还是移动机器，仪器显示屏上数据会不断更新变化。
这样就可以避免估算及反复测试带来的不便。
这些只需付一个合理的费用即可实现，合理的付出，意味着可以迅速得以回报。
快速简单精确Dirigo激光对中仪用独特“激光线”取代了通常的“激光点”，这使得仪器的安装和调整变得更简单，更容易使激光投射在激光接收器上。
Fixturlaser Dirigo激光对中仪只用三个键就可以得到对中结果FixturlaserDirigo“得力”激光对中仪的激光是以线状工作的，激光头面板上有刻度线，便于使用者目测不对中状况，这在进行机器粗对中时，是十分方便和有效的。
“得力”激光对中仪与百分表测量是一致的，无文字显示，其位置探测器能精确测量不对中偏差，LCD显示屏清晰显示机器的位置。
在测量不对中时，只需将激光头置于9点钟位置，按键置零；盘车，使激光头位于3点钟位置，按键后，即在显示器显示电机（调整端）轴水平方向的平行偏差和角度偏差，以及电机地脚水平方向的偏移量的方向和大小；再盘车使激光头在12点钟位置，这时显示器立即显示电机轴垂直方向的平行偏差和角度偏差，以及电机地脚垂直方向偏移量的方向和大小。
在进行调整的过程中，显示器上显示的数值，无论是联轴器偏差值还是地脚的调整量都随着电机的调整变化而更新，让你知道每一步是否正确，不用估算或猜测设备怎样调整。
测量分辩率0.01mm，简单，快速，准确，十分适合现场使用。
包含：1 显示单元2 个带水平尺的测量单元2 轴夹具2 锁紧链条2 延长链条1 卷尺1 使用介绍1 标定证书1 对中报告书1 仪器箱-选件：垫片延长链条技术规格测量单元:激光类型半导体激光器激光波长670-676nm激光等级2最大功率1mW测量单元间的最大距离0.850m(2.8ft)探测器型式单轴8.5×0.9mm(0.3×0.04in)夹具磁性夹具或链条夹具显示单元:电池型号2节1.5伏碱性电池操作时间连续工作20小时显示分辨率0.01mm。
Fixturlaser XA操作指导注：本操作指引与仪器说明书同时使用，仅仅作为客户的快速指引，具体操作请以本公司提供的操作说明为准。
按下图连接安装激光对中仪各个组件。
点击显示单元按钮开机，进入以下主画面。
1.检查并设置仪器点击图标进入仪器工作状态检查界面此时调整两边探头的高低位置，使各自发射的激光线照在对面探头接收器白色区域的中间位置。
确认画面中的4个参数全部有显示，则仪器现在正常工作。
点击按钮退回至主画面2.软地脚测试确认两侧探头均处于12点位置，点击按钮进入软地脚测试功能，首先出现对中尺寸输入画面。
调整激光探头的高低位置，尽量使激光线照射在对面激光探头接收器的中心位置。
使用分别卷尺测量两个激光探头，M端激光探头与联轴器中心，M端激光探头与电机前脚，电机前后地角的水平方向距离，并输入显示器。
选择需要测量的地脚，点击对应图标。
保持其余螺栓处在紧固状态，仅仅将对应位置的螺栓先彻底放松，然后紧固。
重复上述步骤，依次完成四个地脚螺栓的检测。
调整地脚，使四个地脚的跳动均在0.05mm以内。
以上图为例，应该在右下方地脚下增加0.15~0.20mm的垫片厚度。
然后移动光标至图标退回主画面。
注：软地脚检查功能在对中测量之前以及对中过程之中均可使用，如果客户使用非标准垫片，建议加减垫片超过3次以上再进行一次软地脚测试，以确保非标垫片厚度的变化没有导致新的软脚产生。
点击图标（如上图），进入卧式转轴对中画面。
使用分别卷尺测量两个激光探头，M端激光探头与联轴器中心，M端激光探头与电机前脚，电机前后地角的水平方向距离，并输入显示器。
点击此图标输入对应尺寸。
3.盘车对中测量分别在9点，12点，3点位置做队中测量。
参见说明书6.13部分。
先将两个探头盘车至9点位置（仪器显示值-90.0±0.3度，画面倾角指针指向正9点位置，如下图）点击图标完成9点钟位置测量。
盘车至12点钟位置（仪器显示值0±0.3度，画面倾角指针指向正12点位置，如下图）点击图标完成12点钟位置测量。

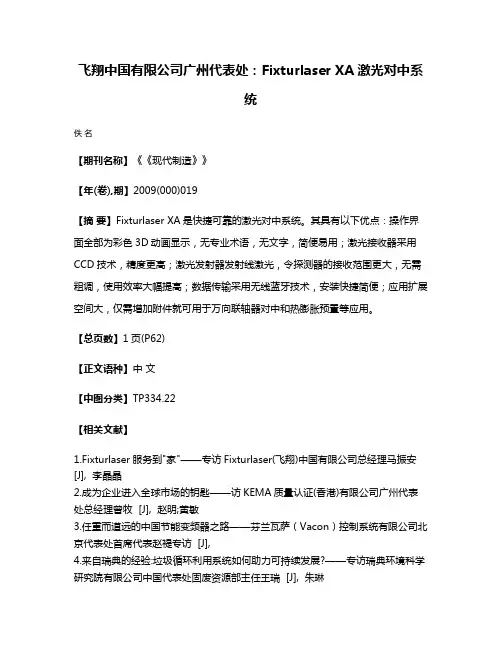

飞翔中国有限公司广州代表处：Fixturlaser XA激光对中系
统
佚名
【期刊名称】《《现代制造》》
【年(卷),期】2009(000)019
【摘要】Fixturlaser XA是快捷可靠的激光对中系统。
其具有以下优点：操作界面全部为彩色3D动画显示，无专业术语，无文字，简便易用；激光接收器采用CCD技术，精度更高；激光发射器发射线激光，令探测器的接收范围更大，无需粗调，使用效率大幅提高；数据传输采用无线蓝牙技术，安装快捷简便；应用扩展空间大，仅需增加附件就可用于万向联轴器对中和热膨胀预置等应用。
【总页数】1页(P62)
【正文语种】中文
【中图分类】TP334.22
【相关文献】
1.Fixturlaser服务到"家"——专访Fixturlaser(飞翔)中国有限公司总经理马振安[J], 李晶晶
2.成为企业进入全球市场的钥匙——访KEMA质量认证(香港)有限公司广州代表处总经理曾牧 [J], 赵明;黄敏
3.任重而道远的中国节能变频器之路——芬兰瓦萨（Vacon）控制系统有限公司北京代表处首席代表赵褆专访 [J],
4.来自瑞典的经验:垃圾循环利用系统如何助力可持续发展?——专访瑞典环境科学研究院有限公司中国代表处固废资源部主任王瑞 [J], 朱琳
5.来自瑞典的经验:
垃圾循环利用系统如何助力可持续发展?
——专访瑞典环境科学研究院有限公司中国代表处固废资源部主任王瑞 [J], 朱琳因版权原因，仅展示原文概要，查看原文内容请购买。

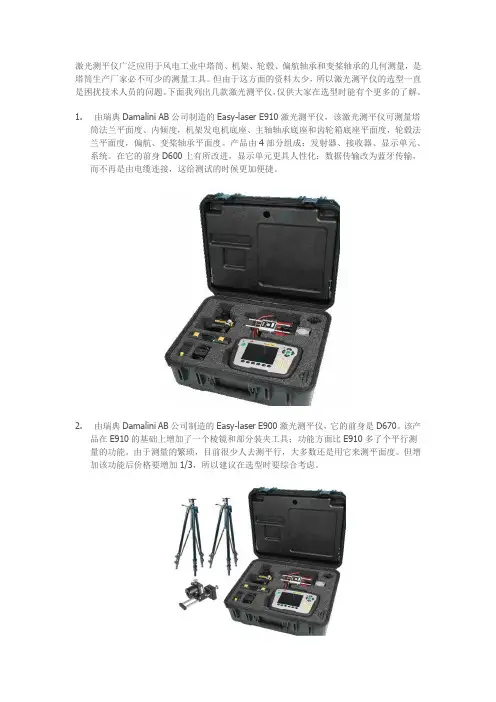

激光测平仪广泛应用于风电工业中塔筒、机架、轮毂、偏航轴承和变桨轴承的几何测量，是塔筒生产厂家必不可少的测量工具。
但由于这方面的资料太少，所以激光测平仪的选型一直是困扰技术人员的问题。
下面我列出几款激光测平仪，仅供大家在选型时能有个更多的了解。
1.由瑞典Damalini AB公司制造的Easy-laser E910激光测平仪，该激光测平仪可测量塔筒法兰平面度、内倾度，机架发电机底座、主轴轴承底座和齿轮箱底座平面度，轮毂法兰平面度，偏航、变桨轴承平面度。
产品由4部分组成：发射器、接收器、显示单元、系统。
在它的前身D600上有所改进，显示单元更具人性化；数据传输改为蓝牙传输，而不再是由电缆连接，这给测试的时候更加便捷。
2.由瑞典Damalini AB公司制造的Easy-laser E900激光测平仪，它的前身是D670。
该产品在E910的基础上增加了一个棱镜和部分装夹工具；功能方面比E910多了个平行测量的功能。
由于测量的繁琐，目前很少人去测平行，大多数还是用它来测平面度。
但增加该功能后价格要增加1/3，所以建议在选型时要综合考虑。
3.由瑞典Elos Fixturlaser AB公司制造的GEOMETRY XA激光测平仪，说到Fixturlaser的激光测平仪大家可能非常的陌生，但Fixturlaser的激光对中仪大家就应该非常的熟悉吧。
GEOMETRY XA激光测平仪可测量直线度：标准、全孔和半孔，平面度：圆形和矩形。
显示单元为彩色全触摸屏，其具有易于理解的图形用户界面、彩色动画屏幕和彩色数据结果，能给测量人员带来一个全方位的操作和视觉体验。
系统采用无线数据传输，在发射器、接收器和显示单元之间无电缆连接，方便测量人员在记录数据或调整的过程中自由移动。
测量报告存档可以通过USB接口传输到PC或其它存储介质，无需其它软件或硬件支持。
GEOMETRY XA激光测平仪还有一个吸引人的地方是，它可以把显示单元换成Elos Fixturlaser AB公司最新开发的UPAD显示单元，该显示单元可直接带在手臂上，可实现一个人操作，打破了激光测平仪最少需要两人来操作的传统，提高了工作效率。
T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号（在显示屏上）对应程序是Fixturlaser 对中仪（常用）的应用程序。
水平放置机器轴对中程序；竖直机器轴对中程序；万向节轴对中程序；机组对中程序；多点测量程序；实时数据传输程序；存储器管理程序；系统设定程序；吸收显示。
2、功能元件符号概览下列符号（在显示屏上）对应功能是Fixturlaser 对中仪（常用）设置功能元件。
最好的显示结果，即设备测量精度；重复性测试；软脚检查；热膨胀补偿；固定地脚；公差表；三点法；传输功能；显示电池电压或采用外接电源的时候显示图标；对比度，分别按图标两旁的符号可以增加或减少屏幕的对比度；（）背景灯开关，最后操作后背景灯可以亮5分钟（当使用外接电源时背景灯不会自动关闭）；关闭系统，操作完别后，按该按钮可退出程序。
3、设备概览下列设备是Fixturlaser 对中仪（常用）设备。
DU100显示器；系统打印机；TD-M100激光发射器；TD-S100激光发射器；二、安全与维护1、电源Fixturlaser 对中仪用四节LR 20型碱性电池供电，显示单元也可以用任意外接电源供电。
当用系统进行正常的调整工作时，电池的寿命大约为24小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
打开电池盒外盖露出电池盒可以更换电池。
每个盒中有两节电池。
电池应正极朝向显示单元内部，负极朝向外盖。
也可用充电镍镉电池，但操作时间会比碱性电池时间短。
如果系统因低电量关机，更换电池或连接外部电源的时候，系统会返回到关机前的应用软件中。
不会丢失信息。
！如果设备长时间放置，应取出电池以防止损坏。
外部电源是将在显示单元串行口旁边的计算机终端与110 – 240伏墙壁开关连接一起的。
2、安全Fixturlaser 对中仪用的是激光二极管，功率输出小于1.0 mW。
激光级数为2级，在较低警告要求时使用可以认为是安全的。
FIXturlaser XA激光对中仪操作规程1目的和范围为了保证FIXturlaser XA激光对中仪正确使用、故障处理特制定本规程。
2 引用标准（编制依据）FIXturlaser XA激光对中仪操作使用说明书3 工作程序3.1准备工作3.1.1安装1)标记“M”的探头安装在可移动(电机)设备侧，标记“S”的探头安装在不可移动(泵)设备侧。
2)将“V”型定位器翻转过来，用锁紧链紧固探头在要测量设备联轴器的两侧。
3)通过调整两探头的高度到相互能够接收到激光信号，锁紧探头后面紧固装置保证探头的位置不发生变化。
4)连接探头单元与XA显示的连接电缆。
3.1.2对中调整前的准备工作1)允差的确定。
2)3.1.3XA显示单元1)RS-485接口。
2)电池情况指示：闪红灯-正在充电，持续绿灯-充满完成3)工作情况指示：持续绿灯-在打开状态，绿灯闪动-在睡眠状态4)打开/睡眠/关闭按钮。
5)显示单元主要是由6.4”的触摸屏。
1)电池盖。
Fixturlaser XA采用两个可充电的高能量Li-Ion电池供电。
系统在标准使用情况下能够提供15～20小时的电量。
在正常使用情况下电池可使用2～3年时间。
2)USB主接口。
3)USB副接口。
4)以太网接口。
5)外接电源。
当外接电源与显示单元连接时电压应该在110～240V之间。
3.1.4菜单1) 水平机器轴对中2) 垂直机器轴对中3) 虚软脚测量4) 预置热膨胀值5) 激光探测器数值显示6) 存储管理7) 总体设置8) 电池电量9) 背光10) 关闭3.1.5重复性测试在进行测量前记住先进行次重复性测试，设置好正确的采样时间。
正确的采样时间可以减小外界环境的干扰，这样可以取的正确的结果。
按重复性测试图标进行重复性测试。
重复性测试在设定的时间分别采取五组数据。
并显示五组数据中最大和最小的数据中最大和最小的数值。
当设置一个更长的采样时间最大值和最小值的差别将减少。
1)按重复性测试图标。
经济型激光对中仪中文说明书简介感谢您选用本系统。
自1984年开始从事开发和研制各种工业用基于调整和定位系统的激光器。
我们所做的产品，核心目标是：简单、快捷、准确，我们希望本系统能满足你的要求。
在进行第一次测量之前，要求先阅读安全和维护部分。
愿您有更多成功的测量。
在下图中，可以找到轴对中快速指南。
电源●Fixturlaser® Dirigo用两节LR 14型碱性电池供电，装在显示单元上。
●当用系统进行正常的调整工作时，电池的寿命大约为20小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
●如果在60分钟内没有按任何按钮，系统会自动关机。
●打开显示单元后部外盖可以更换电池。
电池应向电池盒上所示的那样正极朝上。
●如果系统长时间放置，应取出电池以防止损坏。
维护与保养●系统应用棉布或棉球蘸淡肥皂水擦洗，但探测器表面只能用酒精清洗。
●不能用纸巾擦拭探测器表面，以免留下划痕。
●为发挥最佳功效，激光口、探测器表面和计算机连接处应避免油污。
●显示单元应保持清洁，防止划伤显示屏表面。
显示器插口和按钮1 TD-S插口2 TD-M插口3 LCD 显示器4 开/关按钮(红色按钮)5 “上一功能”键6 “下一功能”键7 “加”键(增加/选择)8 “减”键(减少/选择)LCD 显示器11 测量单元位置（9/3/12点钟）15 平行不对中指示12 低电量符号16 地脚(F1, F2)13 尺寸单元（公制或英制）17 距离(A, B, C) /测量值14 角度不对中指示18 距离(A, B, C) / 固定端和移动端(S, M)系统设定尺寸单元尺寸单元预设为毫米显示。
最后设置会被记录。
毫米要想变换尺寸单元为毫米，同时按“加”键和开机键（红色按钮）。
英寸要想变换尺寸单元为毫米，同时按“减”键和开机键（红色按钮）。
轴对中简介轴对中：纠正两相连机器的相对位置，例如电机和泵，使机器在正常的操作温度下轴的中心线成为一条直线。
