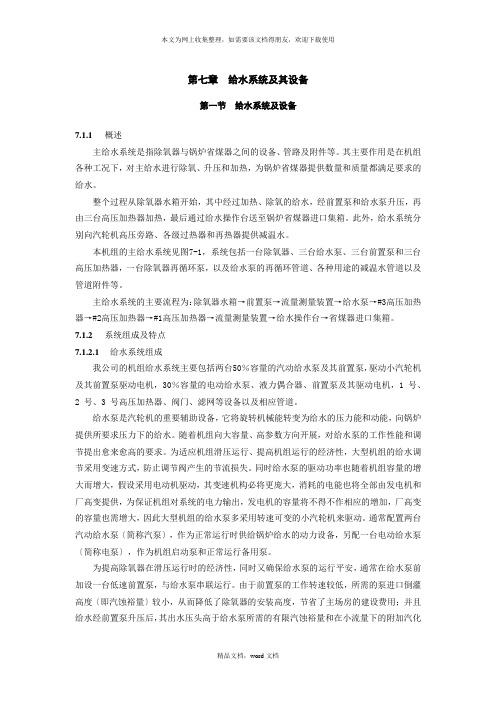

第七章给水系统及其设备第一节给水系统及设备7.1.1概述主给水系统是指除氧器与锅炉省煤器之间的设备、管路及附件等。
其主要作用是在机组各种工况下，对主给水进行除氧、升压和加热，为锅炉省煤器提供数量和质量都满足要求的给水。
整个过程从除氧器水箱开始，其中经过加热、除氧的给水，经前置泵和给水泵升压，再由三台高压加热器加热，最后通过给水操作台送至锅炉省煤器进口集箱。
此外，给水系统分别向汽轮机高压旁路、各级过热器和再热器提供减温水。
本机组的主给水系统见图7-1，系统包括一台除氧器、三台给水泵、三台前置泵和三台高压加热器，一台除氧器再循环泵，以及给水泵的再循环管道、各种用途的减温水管道以及管道附件等。
主给水系统的主要流程为：除氧器水箱→前置泵→流量测量装置→给水泵→#3高压加热器→#2高压加热器→#1高压加热器→流量测量装置→给水操作台→省煤器进口集箱。
7.1.2系统组成及特点7.1.2.1给水系统组成我公司的机组给水系统主要包括两台50％容量的汽动给水泵及其前置泵，驱动小汽轮机及其前置泵驱动电机，30％容量的电动给水泵、液力偶合器、前置泵及其驱动电机，1 号、2 号、3 号高压加热器、阀门、滤网等设备以及相应管道。
给水泵是汽轮机的重要辅助设备，它将旋转机械能转变为给水的压力能和动能，向锅炉提供所要求压力下的给水。
随着机组向大容量、高参数方向开展，对给水泵的工作性能和调节提出愈来愈高的要求。
为适应机组滑压运行、提高机组运行的经济性，大型机组的给水调节采用变速方式，防止调节阀产生的节流损失。
同时给水泵的驱动功率也随着机组容量的增大而增大，假设采用电动机驱动，其变速机构必将更庞大，消耗的电能也将全部由发电机和厂高变提供，为保证机组对系统的电力输出，发电机的容量将不得不作相应的增加，厂高变的容量也需增大，因此大型机组的给水泵多采用转速可变的小汽轮机来驱动。
通常配置两台汽动给水泵〔简称汽泵〕，作为正常运行时供给锅炉给水的动力设备，另配一台电动给水泵〔简称电泵〕，作为机组启动泵和正常运行备用泵。
浅谈给排水系统的设备及安装给排水系统是建筑物中非常重要的一部分。
它负责处理建筑物内的废水和供给清洁水。
一个有效的给排水系统不仅能够提供健康和舒适的居住环境，还能够减少环境污染。
本文将探讨给排水系统中所涉及的设备及其安装。
在给排水系统中，常见的设备包括水管道、下水道、水泵、水箱和水阀等。
水管道是给水系统和排水系统的主要组成部分。
在给水系统中，水管道被用来将水从供水源输送到各个用水点。
在排水系统中，水管道则用于将废水从房屋排出。
水管道的安装需要考虑管道的材料、尺寸和布局等因素，以确保水的顺畅流动和系统的稳定运行。
下水道是排水系统中的另一个重要组成部分。
它是一个由排水管道组成的网络，将建筑物内的废水和污物排入污水处理厂或下水道。
下水道的安装需要遵循一定的规范和标准，以确保污水的安全排放和防止污水泄漏。
在安装下水道时，还应考虑地势高低、排放量和排放方式等因素。
水泵在给排水系统中起到提供水压或排水的作用。
水泵有不同类型和规格，可根据具体需要选择。
水泵的安装需要确保水泵的稳定性和运行效率。
例如，在安装给水泵时，应注意水泵的进水口与贮水箱的连接，以确保供水充足且稳定。
在安装排水泵时，应将泵放置在最低点，以确保排水系统能够有效运行。
水箱是给水系统中常见的设备之一。
它主要用于存储供水，以应对高峰时段的用水需求。
水箱的安装需要考虑水箱的容量、位置和接口等因素。
在选购水箱时，应选择质量可靠、密封性好的产品，以确保水质安全和供水稳定。
水阀是给排水系统中的必备设备。
它用于控制水的流动和流量。
水阀的安装需要根据具体需要和位置进行选择。
例如，在厨房和卫生间等地方，应安装截止阀和调节阀，以便控制水的供应和避免浪费。
在给排水系统中，还需要安装过滤阀和逆止阀等设备，以确保供水质量和防止污水倒流。
总之，给排水系统的设备及其安装是建筑物中重要的一环。
通过合理选择设备和正确安装，我们可以确保给排水系统的正常运行和水资源的合理利用。
在实际操作中，应严格按照相应的规范和标准进行设计和施工，以确保系统的功能性和可靠性。

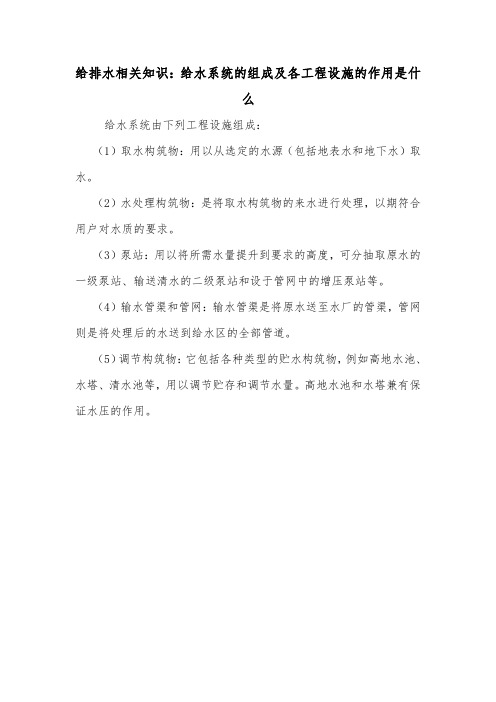

给排水相关知识：给水系统的组成及各工程设施的作用是什
么
给水系统由下列工程设施组成：
（1）取水构筑物：用以从选定的水源（包括地表水和地下水）取水。
（2）水处理构筑物：是将取水构筑物的来水进行处理，以期符合用户对水质的要求。
（3）泵站：用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站等。
（4）输水管渠和管网：输水管渠是将原水送至水厂的管渠，管网则是将处理后的水送到给水区的全部管道。
（5）调节构筑物：它包括各种类型的贮水构筑物，例如高地水池、水塔、清水池等，用以调节贮存和调节水量。
高地水池和水塔兼有保证水压的作用。
