给水系统及其设备

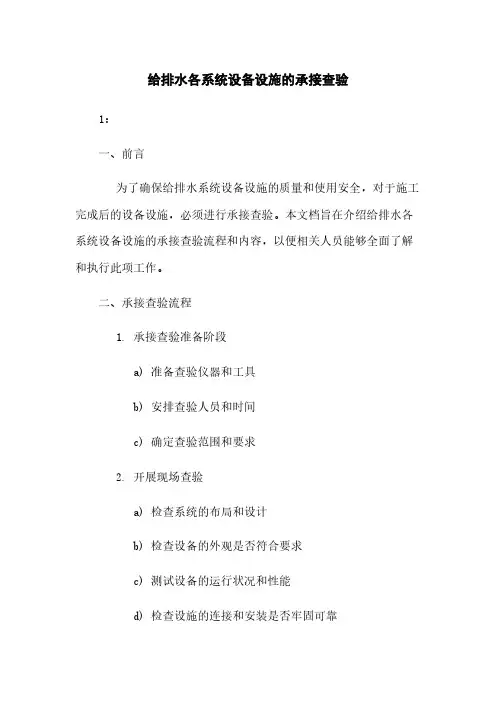

给排水各系统设备设施的承接查验1：一、前言为了确保给排水系统设备设施的质量和使用安全，对于施工完成后的设备设施，必须进行承接查验。

本文档旨在介绍给排水各系统设备设施的承接查验流程和内容，以便相关人员能够全面了解和执行此项工作。

二、承接查验流程1. 承接查验准备阶段a) 准备查验仪器和工具b) 安排查验人员和时间c) 确定查验范围和要求2. 开展现场查验a) 检查系统的布局和设计b) 检查设备的外观是否符合要求c) 测试设备的运行状况和性能d) 检查设施的连接和安装是否牢固可靠e) 进行必要的清洁和消毒工作3. 编写查验报告a) 汇总查验结果b) 记录发现的问题和缺陷c) 提出改进和修复建议三、承接查验内容细化1. 给水系统设备设施承接查验a) 水源设备的查验b) 输水管道的查验c) 水泵和阀门的查验d) 储水设施的查验2. 排水系统设备设施承接查验a) 排水管道的查验b) 排水设备的查验c) 排气设备的查验d) 排水泵和阀门的查验四、附件1. 查验仪器和工具清单2. 查验报告模板五、法律名词及注释1. 给水设施：指用于供给建筑物内的自来水的设备和管道系统。

2. 排水设备：指用于排除建筑物内废水和污水的设备和管道系统。

2：一、说明本文档旨在定义和规范给排水各系统设备设施的承接查验流程和内容，以确保设备设施的质量和性能符合要求。

本文档适用于给排水系统的施工单位和相关监管部门。

二、承接查验流程1. 承接查验准备阶段a) 查验前准备工作的安排和布置b) 确定查验范围和要求c) 确定查验时间和地点2. 实施承接查验a) 检查设备设施的布置和连接情况b) 检查设备设施的安装和固定情况c) 检查设备设施的外观和标志是否符合要求d) 进行设备设施的运行和性能测试e) 进行必要的清洁和消毒工作3. 编写查验报告a) 汇总查验结果b) 记录发现的问题和缺陷c) 提出改进和修复建议三、承接查验内容细化1. 给水系统设备设施承接查验a) 给水管道的查验b) 水泵设备的查验c) 水箱设施的查验d) 其他相关设备设施的查验2. 排水系统设备设施承接查验a) 排水管道的查验b) 排水设备的查验c) 排水泵和阀门的查验d) 排气设备的查验四、附件1. 查验仪器和工具清单2. 查验报告模板五、法律名词及注释1. 水箱设施：指用于存储和供水的容器和设备。

供水实验室的常用配置方案主要包括以下部分：
给水系统：该系统包括化验水龙头、上水管、上水阀门以及连接件。

化验水龙头有多种类型，如三联化验水龙头、单联化验水龙头等，材质通常为铸铜并表面喷塑，出水口为尖嘴设计，可接插特定规格的橡胶软管。

上水管则使用如日丰牌铝塑管等耐用材料，同时配备相应的管接头如铜制压紧型管接头。

上水阀门需要耐腐蚀且适合实验室使用，通常设计为G1/2“，距地面高度为100mm。

通风系统：该系统包括排风风管、防火阀、消声器、变频器以及末端排风设备如通风柜、原子吸收罩、万向排风罩等。

这些设备主要用于排除实验过程中产生的有害气体和粉尘，保证实验室的空气质量。

供气系统：对于水质检测实验室，常用的气体包括高纯氩气、氦气、氮气以及普通压缩空气、易燃气体乙炔、甲烷等。

可采用集中式供气系统，包括气体切换装置、减压装置、管路、二次减压装置、监控及报警系统等。

纯水系统：实验室纯水为实验过程必备项，可根据实际需求配置经济实用型的纯水系统。

供电系统：需要根据仪器及实验室的配置，做一个总的用电设计要求。

安全防护：安全防护的对象主要包括人员安全、样品安全、仪器安全、运行系统的安全以及环境安全等。

需要配置相应的安全设施，如紧急停车按钮、安全阀、防爆膜等。

以上仅为供水实验室的常用配置方案的大致内容，具体配置还需要根据实验室的具体需求、预算以及实验类型等因素进行综合考虑。

室内外消防给水系统消防给水设施消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。

一、消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。

目前消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。

这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。

（一）设置要求消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。

消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。

在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。

在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。

消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。

消防水泵和消防转输泵的设置均应设置备用泵。

备用量的工作能力不应小于最大一台消防工作泵。

自动喷水灭火系统可按用一备一或用两备一的比例设置备用泵。

根据《建筑设计防火规范》的规定，下列情况下可不设备用泵：1.当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s。

2.建筑的室内消防用水量小于等于10L/s时，可不设置备用泵。

（二）消防泵的选用所选消防泵的产品应符合国家标准《消防泵》GB6245，并通过国家消防装备质量监督检验中心的检测。

选择消防水泵的主要依据是：流量、扬程及其变化规律。

通常可按以下要求选定：1.水泵的出水量应满足消防水量的要求。

2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。

3.最好是选用Q—H特性曲线平缓的水泵。

4.消防水泵一般均不应少于两台，一台工作，其余备用。

单台泵的流量应按消防流量选择，同一建筑物尽量选用同型号水泵，以便于管理。

给水管道及设备保温保温又称绝热，目的是为了减少管道和设备向外传递热量而采取的一种工艺措施。

保温的目的是减少管道和设备系统的冷热损失；改善劳动条件，防止烫伤，保障工作人员安全；保护管道和设备系统；保证系统中输送介质品质。

根据所起的作用，绝热工程可分为保温、加热保温和保冷三种。

1.管道及设备保温一般常用的材料（1）预制瓦块。

有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。

（2）管壳制器。

有岩棉、矿渣棉、玻璃棉、硬聚氨酯泡沫塑料、聚苯乙烯泡沫塑料管壳等。

（3）卷材。

有聚苯乙烯泡沫塑料、岩棉等。

（4）其他材料。

有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。

保护壳材料有麻刀、白灰或石棉、水泥、麻刀；玻璃丝布、塑料布、浸沥青油的麻袋布、油毡、工业棉布、铝箔纸、铁皮等。

2.管道及设备保温的一般要求（1）管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。

（2）建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。

（3）保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。

（4）保温作业的灰泥保护壳，冬季施工时要有防冻措施。

一、管道保温工程施工1.管道胶泥结构保温涂抹法工艺流程：配制与涂抹→缠草绳→缠镀锌铁丝网→干燥→保护层→防锈漆。

（1）配制与涂抹。

先将选好的保温材料按比例称量并混合均匀，然后加水调成胶泥状，准备涂抹使用。

DN≤40mm时，保温层厚度较薄，可以一次抹好；DN＞40mm时，可分几次抹。

第一层用较稀的胶泥散敷，厚度一般为2～5mm；待第一层完全干燥后再涂抹第二层，厚度为10～15mm；以后每层厚度均为15～25mm，直到达到设计要求的厚度为止。

表面要抹光，外面再按要求作保护层。

（2）缠草绳。

根据设计要求，在第一层涂抹后缠草绳，草绳间距为5～10mm，然后再于草绳上涂抹各层石棉灰，达到设计要求的厚度为止。

室内外消防给水系统消防给水设施模版室内外消防给水系统是指在建筑物内外设置的用于灭火和应急救援的给水设施。

这些设施通常包括水源设备、输水管道、消防栓、消防水泵、喷淋系统等。

下面将介绍一种室内外消防给水系统消防给水设施的模版。

一、水源设备1. 水池：设置水池作为室内外消防给水系统的主要水源，保证消防水的充足供应。

2. 水泵：为水池提供水力，确保消防系统正常运行。

二、输水管道1. 主干管道：将水从水源设备输送到各个消防设施的管道，通常采用耐高压、耐腐蚀的钢管。

2. 分支管道：从主干管道分支出来，输送水到每个消防设施，采用与主干管道相同的管材。

三、消防栓1. 室外消防栓：安装在建筑物外部的供消防用水的设施，通常设置在易于找到的位置，便于消防人员使用。

2. 室内消防栓：安装在建筑物内部的供消防用水的设施，提供方便、快速的消防水源。

四、消防水泵1. 室内消防水泵：安装在建筑物内部，通过电动机驱动，为消防系统提供高压水源，保证喷淋系统的正常运行。

2. 室外消防水泵：安装在建筑物外部，为消防系统提供高压水源，通常用于室外灭火和应急救援。

五、喷淋系统1. 室内喷淋系统：通过喷淋头将水喷射到火源或周围，起到灭火的作用。

通常设置在建筑物的各个楼层和房间中。

2. 室外喷淋系统：设置在建筑物外部，通过喷淋头将水喷射到火源或周围，用于室外灭火和应急救援。

六、水罐1. 室内水罐：作为室内消防给水系统的备用水源，确保消防系统在水源中断时仍能正常运行。

2. 室外水罐：作为室外消防给水系统的备用水源，保障室外区域的消防水源供应。

七、灭火器材1. 灭火器：作为室内外灭火的基本工具，放置在易于取用的位置，供人员在初期火灾时使用。

2. 灭火器箱：用于存放灭火器的保护装置，通常设置在易于找到的位置，以提供便捷的灭火工具。

八、监控装置1. 消防报警系统：设置火灾自动报警装置，及时发现火灾，保护人员和财产安全。

2. 电动喷淋控制系统：配备电动阀门和控制系统，实现自动喷淋系统的控制和运行。

给排水设备介绍概述：给排水设备是现代建筑中不可或缺的重要组成部分。

它们用于管理建筑物内外的供水和排水系统，确保可靠的供水和高效的排水。

本文将介绍几种常见的给排水设备及其功能和应用。

一、给水设备：1. 水泵：水泵是一种用于将水从储水池或供水系统送至建筑内部的设备。

它们通常由电动机驱动，通过旋转轴收集水，并利用离心力将水推送到需要的地方。

水泵的主要功能是提供足够的水压和流量，以满足建筑物内各个位置的需求。

2. 给水管道：给水管道是将水泵输送的水分配到建筑物各个位置的管道系统。

这些管道通常采用耐用的材料，如钢铁、铜和塑料制成。

它们被设计成能够承受高压和大流量，并且具有良好的密封性和耐腐蚀性。

3. 水箱：水箱是存储供水的容器，可以在供水压力不足或供水中断时提供临时供水。

它们通常位于建筑的顶部或地下室，并连接到给水管道系统。

水箱一般由耐用的材料制成，如钢板或玻璃钢。

二、排水设备：1. 排水管道：排水管道是将建筑物内的废水和污水导向污水处理系统的管道系统。

这些管道通常被设计成具有自洁能力，以降低堵塞的风险，并且具有良好的密封性和耐腐蚀性。

排水管道通常与下水道相连，将废水从建筑物排出。

2. 排水泵：排水泵是一种用于将废水和污水从建筑内部排出的设备。

它们通常由电动机驱动，通过旋转轴将废水抽入泵体，并利用离心力将其推送到下水道或污水处理系统。

排水泵的主要功能是确保建筑物内的废水和污水能够迅速、高效地排出。

3. 排水检查井：排水检查井是用于检查和维修排水系统的重要设施。

它们位于排水管道中的固定位置，提供了用于清理、检查和修复排水管道的方便和安全的访问点。

排水检查井通常由混凝土或预制的塑料组件构成，具有耐腐蚀性和耐用性。

总结：给排水设备在现代建筑中起着至关重要的作用。

通过水泵和给水管道，建筑物内能够得到足够的供水压力和流量；排水管道、排水泵和排水检查井则确保废水和污水能够高效地排除。

这些设备的功能和应用使得建筑物的供水和排水系统能够运行良好，满足日常生活和工作中的需求。

给水泵及给水系统调试方案一、前言给水泵及给水系统是建筑中重要的设施之一，在建筑的功能上具有至关重要的作用，特别是在日常生活中就必须有水源可以供应。

因此对于给水泵及其系统的调试工作不得不高度重视，并对其采取科学、规范、有效的技术手段，以确保其性能达到设计要求，并且满足生产生活的需要。

本文将在给水泵及给水系统的调试方案中，介绍一些需要考虑的重要内容与技术要点，以方便开展实际工作的同行们借鉴。

二、给水泵的调试1、检查设备和管路连接情况，确保给水泵和其它设备的连接牢固、管路封闭可靠。

2、排空管路和泵腔。

开启所有的止回阀和放气阀，将泵室、管路中的空气排尽，等到水冲出为止。

排空过程中要注意检查是否有水泄漏现象。

3、调试泵运行。

启动给水泵，检查泵的运行情况，观测油压、水压、水位、电流等数据指标变化，确保泵的运行正常。

调节泵的速度、流量、扬程和运行方式，调整泵的电压、电流、功率等参数，达到设计要求。

4、测试泵性能。

根据设备的参数等指标，进行泵的性能测试，测定其流量、扬程等参数，检查泵的效率是否达到设计要求。

5、校验给水泵。

通过检查和测试，进行校验，确保给水泵达到性能指标的要求。

三、给水系统的调试给水系统由给水泵、给水管道、水箱、阀门、附属设备等组成。

在进行给水系统的调试工作时，除按上述给水泵的调试方案进行操作外，还需注意以下技术要点：1、设备的检查。

按设计和标准规定，对给水系统设备进行检查，要求设备使用正常，质量达到标准，附件齐全，检查并记录数据指标。

2、给水管道的调试。

控制阀门和其他附属设备的开度和关闭状态，通过给水管道最高点的通气防止气被在管道内部的停滞，依次投入各级水泵进行调试并调整各级泵的运行方式，以保证管道正常供水。

3、给水管网的校验。

通过测定管道的管径、中心高度、流量等参数，对管道的水力计算进行校验，保证管网的供水量和供水压力能够满足设计要求。

4、给水系统的防护和安全。

按照规定进行防护和安全措施，包括管道外部防腐蚀、断电保护、防雷、备用泵等方面。

给水系统中的常用设备一般包括管材、给水管道附件、水表、水泵、水箱和气压给水设备等。

一、给水常用管材、管件及其连接1．给水常用管材建筑给水和热水供应常用管材有塑料管、复合管、钢管、铜管、铸铁管和不锈钢管等。

但必须注意：生活用水的给水管必须是无毒的。

①给水塑料管管材有硬聚氯乙烯塑料（UPVC）管材、聚乙烯（PE）管材、三型聚丙烯（PP-R）管材和ABS管等。

塑料管有良好的化学稳定性，耐腐蚀，不受酸、碱、盐、油类等物质的侵蚀；物理机械性能也很好，不燃烧、无不良气味、重量轻（比重仅为钢的1/5），运输、加工、安装方便；管内壁光滑，水流阻力小；容易切割，可制成各种颜色。

②复合管材主要有钢塑复合（SP）管材和铝塑复合（PAP）管材。

除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

③钢管分焊接钢管、无缝钢管两种。

焊接钢管按表面质量分为镀锌（也叫白铁管）和非镀锌钢管（黑铁管）两种；按管壁厚度分为薄壁、普通和加厚钢管三种。

室内给水管道通常用普通和加厚钢管。

一般钢管的规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值表示。

钢管的公称直径是系列的，无缝钢管则以外径×壁厚来表示规格。

④铜管是一种贵金属材料，其优点在于具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用，能抵受较高的外力负荷，热胀冷缩系数小，同时铜管能抗高温环境，防火性能也较好，而且铜管使用寿命长，可完全被回收利用，不污染环境。

其主要缺点是价格较高。

⑤铸铁管具有耐腐蚀性强、造价低及耐久性好等优点，适合于埋地敷设。

缺点是质脆、重量大、单管长度小等。

2．管材的选择不少发达国家早已规定在建筑中不准使用镀锌钢管。

我国也开始逐渐用塑料或复合管取代钢管。

①新建、改建及扩建城市供水管道（φ400mm以下）和住宅小区室外给水管道应使用硬质聚氯乙烯、聚乙烯塑料管；大口径城市供水管道可选用钢塑复合管。

②新建、改建住宅室内给水管道、热水管道和供暖管道优先选用铝塑复合管、交联聚乙烯管等新型管材，淘汰镀锌钢管。

给水系统工作原理及设备的研究【摘要】它深入阐述了电厂给水系统的流程，深入了解了设备的构成，对电动给水泵及液力耦合器的工作原理进行了深入的研究，进而对给水系统的实践操作及变工况运行进行指导。

【关键词】给水泵；液力耦合器；工作原理引言在热力发电厂中，电能是由燃料燃烧放出的热量通过中间媒介转换而来的，水是能量转换的中间介质。

直流锅炉中给水依次通过省煤器、蒸发受热面（水冷壁）、过热器并全部变为过热水蒸气，在省煤器受热面、蒸发受热面和过热器受热面之间没有固定的分界点，分界点随锅炉负荷变动而变动。

故在其蒸发受热面中有时会出现流动不稳定、脉动、膜态沸腾等现象，造成管壁超温，影响锅炉运行安全；另外，给水流量与燃料量的比值（水煤比），对主汽温和主汽压均有较大的影响，由此可见，直流锅炉给水控制的重要性，因此我们要重点介绍一下锅炉给水系统。

除氧器水箱的给水经粗滤网下降到前置泵的入口，前置泵升压后的给水经精滤网进入给水泵的进口，给水泵的出水经出口逆止阀、电动闸阀汇流至出水母管，然后依次进入3号、2号、1号高压加热器，给水泵的出水母管还引出一路给水供高旁的减温水，给水泵的中间抽头（汽泵的第二级后、电泵的第四级后）引出的给水供锅炉再热器的喷水减温器。

1.前置泵前置泵作为除氧器至锅炉给水泵间的升压泵，此泵能保证给水泵所需的进口压力，使给水泵达到必须的汽蚀余量，以避免给水泵入口汽化，前置泵进出口采用侧进侧出方式。

前置泵是单级双吸卧式水平中分式水泵，泵壳的支撑点设计在中心线处，允许泵在运行中轴向和径向自由膨胀而保持对中。

泵端自由端设有双向可倾式推力轴承和径向轴承，用以平衡残余轴向推力及转子轴向定位，径向轴承由甩油环（润滑环）带油润滑。

泵与电机采用叠片式挠性联轴器连接。

主要零部件有：泵体、径向轴承、推力轴承、冷却水套、机械密封，泵座、泵轴以及一个由两单吸叶轮背靠背组成的双吸叶轮。

2.电动给水泵用途给水泵与其前置泵组成锅炉给水泵组，它向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路提供减温水（再热器减温水8.8MPA，）。

给水系统设施设备管理要求
1.设施设备的维护与保养要求
设施设备的维护与保养是确保水系统正常运行和延长设备使用寿命的
重要环节。

管理要求包括定期检查设备的工作状态、清洁设备的外观和内
部部件、及时更换老化的零部件等。

同时，还需要建立维护记录，及时处
理设备故障，并进行定期的维护保养计划。

2.水质监测和处理要求
水质监测是对给水系统进行有效管理的重要手段。

要求对供水水源进
行定期的水质监测，监测指标包括水源的总有机碳、重金属、微生物指标等。

同时，对供水进行适当的处理和消毒。

3.给水系统安全管理要求
给水系统的安全管理是保障用户健康用水的基础。

要求对给水系统的
设备进行定期巡检，确保设备运行安全可靠。

采取相应的安全措施，防止
水源被污染，确保供水过程中的卫生与安全。

4.运营管理要求
运营管理是保障给水系统正常运行的关键。

要求建立独立的管理部门，制定详细的管理制度和操作规程。

此外，还要对相关人员进行培训和管理，确保其具备相应的专业知识和操作技能。

5.故障排查与应急处理要求
在给水系统运行过程中，可能会发生各种故障和突发情况。

要求建立
健全的故障排查机制，及时发现并处理问题。

同时，要制定应急预案，做
好应急准备工作，确保在紧急情况下能够快速、有效地进行处置。

6.设备更新与改造要求
综上所述，给水系统设施设备管理要求包括设备的维护与保养要求、水质监测和处理要求、给水系统安全管理要求、运营管理要求、故障排查与应急处理要求、设备更新与改造要求等，这些要求能够确保给水系统的正常运行和用户的健康用水。

火电厂给水系统及其设备1. 简介火电厂给水系统是火电厂中至关重要的一个系统，用于为锅炉提供所需的给水。

在火力发电过程中，锅炉是核心设备，为产生蒸汽提供供能，而给水系统则是供应锅炉所需的水源。

本文将对火电厂给水系统的基本原理及其涉及的设备进行介绍，并分析其在火电厂运行中的重要性。

2. 火电厂给水系统的组成火电厂给水系统主要由以下几个部分组成：2.1 水池火电厂给水系统的第一环节是水池，用于储存供应给锅炉的水。

水池需要具备一定的容量，以满足锅炉在运行过程中的需水量变化。

2.2 水泵在火电厂给水系统中，水泵是起到重要作用的设备。

水泵负责将水从水池中抽取，并通过管道输送到锅炉中。

根据火电厂的规模和需求，通常会配置多台水泵来保证系统的可靠性和稳定性。

2.3 净水设备净水设备是火电厂给水系统中的关键设备之一，它负责将抽取的水进行去除悬浮颗粒和杂质的处理，以保证供给锅炉的给水质量符合要求。

常见的净水设备包括沉淀池、滤网和浮选设备等。

2.4 加热设备火电厂给水系统还包括一些加热设备，用于加热抽取的水以提高其温度。

加热设备可以采用蒸汽加热或电加热的方式，具体的选择取决于火电厂的技术方案和成本效益考虑。

2.5 控制系统控制系统是火电厂给水系统的关键组成部分，它负责监测和控制整个系统的运行。

控制系统通常采用自动化技术，能够根据锅炉的工作状态和给水需求来控制水泵的启停、加热设备的开关，以实现系统的稳定运行。

3. 火电厂给水系统的工作原理火电厂的给水系统工作原理是将水从水池中抽取，并经过净水设备的处理后，通过水泵输送到锅炉中。

具体步骤如下：1.水泵将水从水池中抽取，经过管道输送至净水设备。

2.净水设备对水进行初步处理，去除悬浮颗粒和杂质。

3.经过净水处理后的水进入加热设备，提高水的温度。

4.加热后的水再次经过净水设备进行二次处理，以进一步净化水质。

5.经过二次处理的水通过水泵输送至锅炉中，供锅炉产生蒸汽使用。

6.控制系统监控整个给水系统的运行状态，并根据实际情况控制水泵和加热设备的工作。
