绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。

通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。

绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。

然后，检查仪器连接线路是否正确，避免短路或接线错误。

检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。

一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。

根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。

待计时结束后，仪器会自动停止输出高压。

5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。

通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。

如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。

在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。

绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

绝缘电阻测试仪的介绍及使用它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器，图1。

图1绝缘电阻测试仪（一）、应用范围检测相线与设备接地线之间的电阻，判断绝缘程度。

在消防监督检查工作中一般用于测量导线的对地绝缘电阻。

导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。

绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。

另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻,以判断相线和设备之间的绝缘程度。

（二）、使用方法（仅供参考，可查阅具体说明书）1.仪器开始自动检测电池容量，当指针停在BATT.GOOD区，则电池是好的，否则需充电。

2.选择需要的测试电压（2.5KV∕5KV∕10KV）o3.按动测试键，开始测试。

这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表1INE端有高压输出。

4.仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）5.当绿色1ED亮，在外圈读绝缘电阻值（高范围）；红色1ED亮，则读内圈刻度，对（2.5KV和5KV）或（5KV和IOKV）双电压等级的绝缘测试，则读黑色和红色刻度（对HT2550或HT2503型而言）。

测试完后，再次按动测试键（18）,仪表停止测试，等几秒钟，不要立即把探头从测试电路移开。

这时仪表将自动释放测试电路中的残存电荷。

（三）、注意事项1.当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。

2.测试过程中，严禁触模11NE端裸露部分以免发生触电危险。

3.试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。

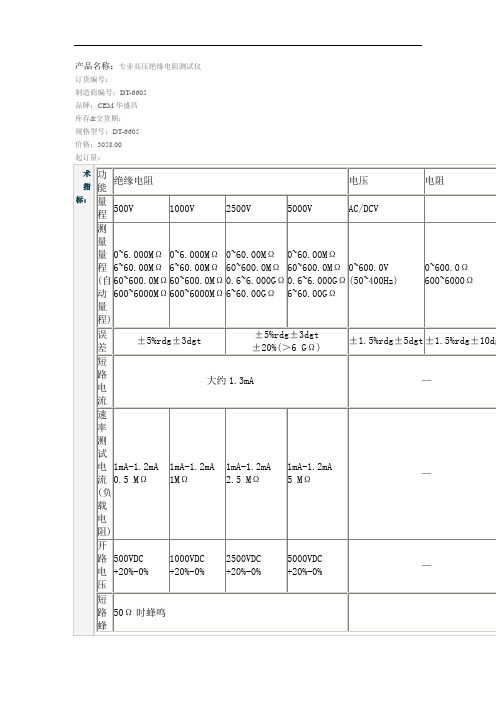

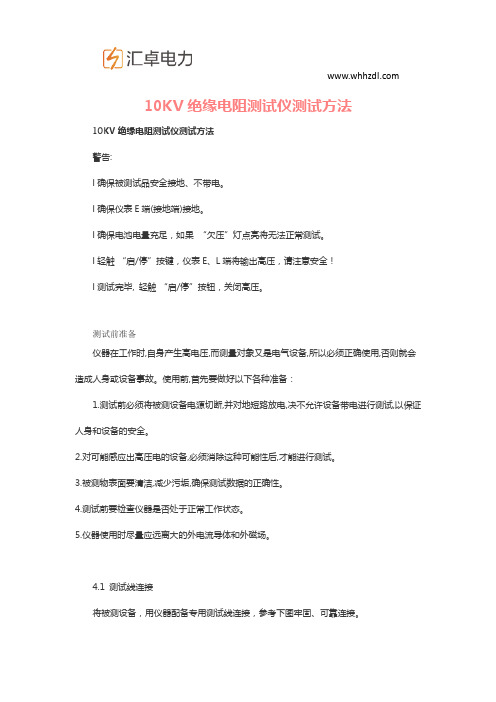

10KV绝缘电阻测试仪测试方法10KV绝缘电阻测试仪测试方法警告:l 确保被测试品安全接地、不带电。

l 确保仪表E端(接地端)接地。

l 确保电池电量充足，如果“欠压”灯点亮将无法正常测试。

l 轻触“启/停”按键，仪表E、L端将输出高压，请注意安全！l 测试完毕, 轻触“启/停”按钮，关闭高压。

测试前准备仪器在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备：1.测试前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测试,以保证人身和设备的安全。

2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测试。

3.被测物表面要清洁,减少污垢,确保测试数据的正确性。

4.测试前要检查仪器是否处于正常工作状态。

5.仪器使用时尽量应远离大的外电流导体和外磁场。

4.1 测试线连接将被测设备，用仪器配备专用测试线连接，参考下图牢固、可靠连接。

4.2 开启电源开启仪器“电源开关”，仪器发光管点亮，仪器自检1S后屏幕显示环境温度 -54.3测量环境温度开启仪器“电源开关”，仪器显示当前环境温度。

（读取数值单位：℃）4.4开启高压用“电压选择按键”选择所需的测试电压后对应指示灯点亮。

按“启/停”按键后对应指示灯点亮，仪器启动高压。

4.5绝缘电阻测试将仪表E端接试品的接地端，L端接试品的线路端;启动高压,仪器进入测试状态中，屏幕显示被测试品绝缘电阻值。

（对应读取显示值单位）4.6关闭高压 仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停”按键对应指示灯熄灭，仪器关闭高压。

4.7 吸收比、极化指数仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S蜂鸣器长鸣，其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、600S时刻绝缘电阻值；在记忆60S、600S绝缘电阻值后显示吸收比、极化指数(约5秒)并记忆。

高压绝缘电阻测试仪的使用方法(1)测量前必须将被测设备电源切断,并对地短路放电,决不答应设备带电进行测量,以保证人身和设备的安全。

(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

(4)测量前要检查高压绝缘电阻测试仪是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

(5)高压绝缘电阻测试仪使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述预备工作后就可以进行测量了,在测量时,还要注重高压绝缘电阻测试仪的正确接线,否则将引起不必要的误差甚至错误。

涡街流量计高压绝缘电阻测试仪的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。

这样就从根本上消除了表面漏电流的影响,非凡应该注重的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

当用兆欧表摇测电器设备的绝缘电阻时,一定要注重“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

假如将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

高压绝缘电阻测试仪的使用注意事项高压绝缘电阻测试仪是一种用于测试电力设备或者电器电气部分的绝缘电性能的仪器。

在使用前，需要对其进行正确的操作和使用，以确保测试结果的准确可靠和安全稳定。

1. 使用前的准备工作在使用高压绝缘电阻测试仪之前，需要进行以下的准备工作，以确保测试质量：•检查仪器是否完好无损，如有异常情况及时维修或更换部件；•检查测试电源是否符合要求，并且进行接地；•根据测试对象的具体要求，选择相应的测试电源和测量范围，并且设置相关参数。

2. 测试操作注意事项在进行高压绝缘电阻测试时，需要注意以下事项：2.1 安全保障高压绝缘电阻测试仪是一种安全隐患较大的仪器，需要注意以下几个方面的工作，以确保人身安全和设备安全：•在测试过程中必须保持手部干燥，穿多层棉织物防护服、手套等。

•在测试对象上禁止带有金属颜色的解剖品、珠宝以及其他金属饰品。

•测试仪器必须连接地线，严禁无接地线的情况下进行测试。

•在测试过程中必须严格控制测试电压和传导电流，确保测试过程可靠。

2.2 测量范围测量范围由测试对象的具体情况决定。

在进行测量之前需要了解被测对象的相关情况，比如材质、温度、相对湿度等，并根据实际情况选择合适的测量范围。

2.3 测试时间在进行高压绝缘电阻测试时，需要控制测试的时间。

如果时间过短，测试结果不准确；时间过长，有可能会烧坏被测对象，或者仪器本身。

测试时间的选择应该根据被测对象的具体情况和测试仪器的使用说明来决定。

2.4 测试结果高压绝缘电阻测试的结果应该是可靠准确的。

测试结果不仅仅是数字，还需要包括一份详细的测试报告，并且应该根据实际情况正确解读测试结果。

3. 仪器维护保养在使用高压绝缘电阻测试仪的过程中，需要注意对其进行维护保养，以延长仪器的使用寿命。

具体的做法包括：•定期检查和校验仪器；•清洁仪器并且保持干燥；•小心轻放仪器；•定期更换电源和存储电池，并且遵循电池的正确处理方法。

总结高压绝缘电阻测试仪是一种重要的测试仪器，它的正确使用和维护对测试结果的准确性和设备的安全稳定有着至关重要的作用。

10KV绝缘电阻测试仪测试方法
一、概述
10KV绝缘电阻测试仪是一种常用的实验室仪器，用于测量电气设备
和回路中的绝缘电阻。

它可以用于室内电气设备的绝缘检查、安装前检查、防腐蚀检查、维护维修检查等，是保证电气设备安全运行的重要仪器。

10KV绝缘电阻测试仪使用接触式测量，可以实现10KV高压的准确测量。

二、测试准备
1、测试仪器：10KV绝缘电阻测试仪。

2、检测电源：通常使用50-60Hz的单相交流电源或直流电源，测试
电压不大于110V。

3、接地体：接地体必须具备良好的接地效果，能够有效抑制接地系
统的电压波动。

4、测试工具：测试线用橡皮线或护套线，护套线面积不大于1mm2，
长度不小于3m。

三、测试原理
四、测试步骤
1、将10KV绝缘电阻测试仪的正极和负极连接到测试电路中，并确认
被测部件及电源电抗器（如果有）的接线正确无误；
2、接地体连接好，通过10KV绝缘电阻测试仪的按钮调节测量电压，
一般将电压调节在1kV；。

JT-1000S绝缘电阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应JT-1000S绝缘电阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司JT-1000S绝缘电阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用JT-1000S 绝缘电阻测试仪的资料。

JT-1000S绝缘电阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用JT-1000S绝缘电阻测试仪的现场常备产品说明书。

所有JT-1000S绝缘电阻测试仪的操作者必须要阅读它。

除了遵守JT-1000S绝缘电阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用JT-1000S绝缘电阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过JT-1000S绝缘电阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作JT-1000S绝缘电阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用JT-1000S绝缘电阻测试仪工作时，要注意遵守安全规程。

ND2672A 数字绝缘电阻测试仪武汉诺顿电气有限公司产品简介：ND2672A 数字绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。
