第十八次课 航向仪表

第十八次课 航向仪表

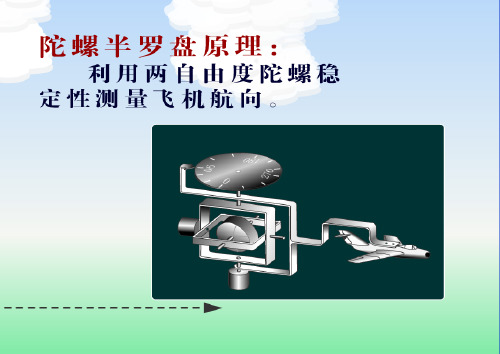

使用前将自转轴（N-S连线）调整到起始点经线方 向；在使用过程中，水平修正器经常使自转轴保持 水平；方位修正器经常使自转轴以适当的角速度在 方位上进动，则半罗盘的自转轴始终稳定在飞机所 在经线方向上，航向指标的指示便是航向。
2· 误差

自走误差
陀螺自转轴相对地球经线运动而产生的 误差，它包括纬度误差、速度误差和机械 误差。
机械误差

机械误差是指陀 螺静平衡不良(重 心偏离支点)、轴 承摩擦等机械原 因使自转轴进动， 偏离经线，从而 产生的误差。
3·指示器 左下方的调整旋钮：推入手柄时，陀螺内外框被锁住，调整半罗盘读数。拉出手柄，陀螺内外框开锁，信号牌消 失，仪表可以正常工作。

2·罗盘系统的组成 罗盘系统主要由磁 罗盘、方位陀螺、控 制盒、指示器、罗盘 耦合器、补偿器等组 成。 罗盘传感器：是三相 地磁感应元件，一般 有2个，安装于受飞机 磁场影响小的地方， 如翼尖或垂直安定面 内。 方位陀螺：一般也是 2个，安装在电气设备 舱内。




罗盘系统的控制面板用于控制罗盘 系统的工作方式。右图为具有 FREE/SLAVE工作方式的罗盘系统控 制板。 方式选择开关：用于选择罗盘系统 的工作方式。有自由方式（FREE） 和伺服方式（SLAVE）； 同步指示器：用于显示指示器指示 的航向和磁传感器测量的航向是否 一致。 人工航向同步开关：用于人工进行 航向修正，沿CW（顺时针）方向扳 动开关，可沿顺时针方向转动刻度 盘，使指示的航向值减小；沿CCW （ 逆时针）方向扳动开关，可沿逆 时针方向转动刻度盘，使指示的航 向值增大。只有方式选择电门放DG 或FREE位时，才能扳动该开关。






本图为具有DG/MAG工作 方式的罗盘系统控制板。 方式开关：DG是陀螺半 罗盘方式，MAG是地磁 校正方式； 人工航向同步开关 同步指示器 南/北开关 纬度给定旋钮
