污水处理厂在线监测仪表操作手册

营口市东部污水处理厂在线监测仪表操作手册Amtax™ Compact氨氮分析仪一．测量原理在逐出容器瓶中，样品与逐出溶液混合，样品中的氨氮被转化成氨气，生成的氨气由隔膜泵转移到测量比色池中，氨气在测量比色池中与缓冲溶液混合，改变pH指示剂的颜色；比色法测量缓冲溶液颜色的改变，从而得到样品中氨氮的浓度。

二．仪表参数测量方法：PH比色指示，纳氏比色法测量间隙：13，15，20，或者30 分钟（可选）应用：测量水或废水中铵的浓度测量范围：0.2-1200mg/L NH4-H，根据试剂的不同，分为以下几段：0.2-12mg/L NH4-H2-120mg/L NH4-H20-1200mg/L NH4-H精度：测量值的＋2.5%或者0.2mg/L，二者中的较大者测量下限：0.2mg/L循环时间：13，15，20，或者30 分钟（可选）保存温度范围：5-40℃操作范围：10-40℃三．更换试剂1.根据所需的测量范围，一同随着分析仪器的还有以下某一套试剂：测量范围标准（250mL）逐出液（250mL）指示溶液（1L）0.2-12mg/L 28251-31 28254-31 28255-532-120mg/L 28258-31 28254-31 28256-5320-1200mg/L 28259-31 28254-31 28257-53备注：现在厂内出水口需购置的试剂量程为0.2~12mg/L的。

2.更换试剂：⑴．按住F1－F4 中的任何一个按键，持续3 秒钟。

⑵．选择Service 菜单。

等待至分析仪工作停止。

⑶．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。

⑷．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。

⑸．选择Priming，将所有的软管充满试剂。

⑹．选择Calibrate，进行一轮校正循环，然后分析仪进入测量模式。

四．基本操作1.标液浓度的更改：F1 —﹢Settings（设置）—选Standard—通过F3、F4调整标液浓度跟试剂对应—按F2 确定。

污水处理在线监测手册一、简介污水处理是一项重要的环境保护工作，为了确保污水处理设施的正常运行和达到污水排放标准，在线监测技术不可或缺。

本手册旨在指导操作人员正确使用污水处理在线监测设备，并提供相关的操作流程和注意事项。

二、设备概述1. 污水处理在线监测设备是通过采集污水处理过程中的相关参数数据来判断污水处理效果的设备，通常包括pH值、浊度、溶解氧、悬浮固体等参数的监测仪器。

2. 在线监测设备应具备稳定可靠的性能，能够准确地采集和记录数据，并能够提供报警功能。

三、操作指南1. 设备安装与调试a) 根据设备安装图纸，正确安装在线监测设备，并确保设备与处理设施相连通。

b) 进行设备的初始化设置，包括校准参数、设定报警阈值等，确保设备能够正常运行。

c) 进行设备的功能测试，检验设备是否正常运作并能够准确采集数据。

2. 日常操作流程a) 每日启动设备前，确保设备连接正常、供电稳定。

b) 登录在线监测系统，查看设备状态，并进行设备的自检。

c) 监测设备开始运行后，进行设备的实时数据监测。

d) 根据监测数据，及时调节污水处理设施的运行参数，以达到最佳的处理效果。

e) 定期对设备进行校准，确保监测数据的准确性。

3. 故障处理a) 在线监测设备出现故障时，应按照设备说明书查找故障原因，并进行排除。

b) 如果无法解决故障，及时联系售后服务，并记录故障情况。

c) 在故障得到解决后，重新进行设备的初始化和校准。

四、安全注意事项1. 操作人员必须具备相关技术知识，了解设备的操作规程和安全要求。

2. 操作人员应穿戴符合要求的防护服和防护用具。

3. 禁止在运行状态下拆卸设备或进行其他操作，以免造成设备损坏或人身伤害。

4. 定期进行设备的维护保养，并按照规定更换易损件。

5. 如发现设备出现异常情况，应立即停止使用，并进行检修。

五、总结本《污水处理在线监测手册》旨在为操作人员提供正确使用在线监测设备的操作指南，确保污水处理过程的正常运行和达到排放标准。

软件使用说明书目录1 系统说明1、中控系统介绍2、PLC柜介绍3、中控与PLC柜连接方法2 软件使用操作说明1、总界面介绍2、电机控制3、各工艺监控界面介绍4、模拟量说明5、曲线操作使用说明6、报表操作使用说明7、报警提示说明8、安全退出3 软件使用注意事项1 系统说明1、中控系统介绍1，软件介绍该监控软件是在组态软件的平台上开发出来的，本系统采用的组态软件是力控ForceControlV6.1监控组态软件。

它是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，V6.1在秉承V5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.1开发过程采用了先进软件工程方法：“测试驱动开发”，使产品的品质得到了充分的保证。

与力控早期产品相比，力控6.1产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。

力控监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能2，软件基本结构力控监控组态软件基本的程序及组件包括：工程管理器、人机界面VIEW、实时数据库DB、I/O驱动程序、控制策略生成器以及各种数据服务及扩展组件，其中实时数据库是系统的核心，组态软件结构图为：界面运行系统（View）用来运行由开发系统创建的画面，脚本、动画连接等工程，操作人员通过它来实现实时监控。

实时数据库（DB）是力控软件系统的数据处理核心，构建分布式应用系统的基础，它负责实时数据处理、历史数据存储、统计数据处理、报警处理、数据服务请求处理等。

I/O驱动程序（I/O Server）负责力控与控制设备的通信，它将I/O设备寄存器中的数据读出后，传送到力控的实时数据库，最后界面运行系统会在画面上动态显示。

Hach COD、NH3-N在线仪表操作规程
1、接通采样泵电源，启动采样泵（若对样品或标样进行测量，可将仪表取样管接入样品瓶后，从第4步开始操作）；
2、打开旁通阀，清洗管路约1分钟；
3、关闭旁通阀，并清洗过滤网，确保样品管路畅通；
4、接通仪表电源，仪表自动进行自检；
5、仪表自检完毕后，长按F1，并输入操作密码；
6、选择“设置”菜单，按F2，进入子菜单；
7、选择“测量间隔”，按F2，进入子菜单，用F3、F4键将测量间隔改成“连续”，按F2；
8、如果只对样品进行一次测量，则立即按以上第7步操作，将测量间隔改回2小时，若需要对样品进行多次测量，则等待测量完毕后再改回2小时；
9、测量过程中，可进入“信号”菜单中查询测量进度；
10、也可长按“X”键查看历史数据；
11、测量过程产生的废液必须使用容器收集。

在线自动监测仪操作规程
一、开机上电前仔细检查仪器各部分连接是否正确，检查管路、玻
璃器件、采样池、蠕动泵、气泵、废液桶等是否正常。

二、触击“【菜单】”→“【设备调试】”→“【开始水样检测】”可进
行一次水样自动监测分析过程，分析数据自动存贮并上传。

三、触击“【菜单】”→“【设备调试】”→“【停止水样检测】”可立
即停止自动监测分析过程。

四、触击“【菜单】”→“【工作时间】”进入工作任务时间表的设置
界面。

触击“【添加】”按钮添加仪器自动监测工作时间（格式
为：HHMM），最多允许添加48个工作时间。

触击“【清除】”
将清除所有工作时间。

五、触击“【数据】”可按日查询、导出历史监测数据。

触击“【上日】”
可查看前一日数据,触击“【下日】”可查看后一日数据；触击“【上
月】”可查看上月历史数据，触击“【下月】”可查看下月历史
数据。

触击“【上页】”, “【下页】”按钮可实现数据翻页。

六、任何操作完成后，一定要触击“【返回】”按钮退回到仪器“主
界面”。

七、严禁使用任何硬质器物触击仪器触摸显示屏。

污水处理厂监控仪表室安全操作作业指导书一、作用系统监控是用现代电子监测、控制装置代替人工，对分的多种设备和环境的各种参数、图象、声音等进行遥测、遥信和遥控，实时监测其运行参数，诊断和处理故障，记录和分析相关数据的计算机控制系统。

二、规格监控仪表房（2间）：流量仪表：进水、回流、出水流量计和风管热流量计；在线监测仪表：DO、ORP、MLSS、COD、TP、PH、等。

三、安全操作1、操作管理人员应熟悉各种仪表的检测点和检测项目。

2、检测仪表出现故障，不得随意拆卸变送器和转换器。

3、检修现场的检测仪表，应采取防护措施。

4、长期不用或因使用不当被水淹泡的各种仪表，启用前应进行干燥处理。

5、在阴雨天气到现场巡视检查仪表时，操作人员应注意防触电。

1、操作方式①检查仪表数据是否符合客观环境反馈信息②定期对仪表进行清洁、校正、检测。

四、运行管理1、仪表监控室宜采用微机系统进行运行管理。

2、现场仪表的检测点应按工艺要求布设，不得随意变动。

3、各类检测仪表的一次传感器均应按要求清污除垢。

4、室外的检测仪表应设有防水、防晒的装置。

5、操作人员应定时对显示记录仪表进行现场巡视和记录，发现异常情况应及时处理。

6、非厂内用于运行的计算机软件，严禁在中心计算机上运行。

五、维护保养1、各部件应完整、清洗、无锈蚀，表盘标尺刻度清晰，铭牌、标记、铅封完好；中央控制室应整洁；微机系统工作应正常；仪表井应清洁，无积水。

2、长期不用的传感器、变送器应妥善管理和保存。

3、应定期检修仪表中各种元器件、探头、转换器、计算器，传导电视和二次仪表等。

4、仪器仪表的维修工作应由专业技术人员负责。

引进的精密仪器出现故障无把握排除的，不得自行拆卸。

5、列入国家强检范围的仪器仪表，应按周期送技术监督部门检定修理。

非强制检定的仪器仪表，应根据使用情况，进行周期检定。

6、仪表经检定超过允许误差时应修理，现场检定发现问题后应换用合格仪表。

7、微机系统的打印机械部位应定期润滑。

METALLKRAFT 污水在线监测系统操作说明
为了保证污水站出水指标符合相关标准，并配合环保在线监测的相关工作，污水排放口安装了哈希在线COD检测仪，PH计和流量计，现对污水在线监测系统做如下说明：
一、COD检测仪设置为自动状态，每天保证测试水样6次以上，并
在排污期间每小时测一次，各值班人员加强设备巡检，保证各设备的正常运行。

二、各班人员按规定时间记录相关在线数据，即COD、PH、流量，
确保准确及时，与仪器记录数据一致，不得弄虚作假，记录不可随意更改，完成的记录表需长期妥善保管。

三、当班人员发现数据异常或不在排放标准之类，立即停止污水排
放，并要及时报告，找出原因。

四、操作人员在污水排放前需在清水池取样做实验，确保合格后方
可排放，不合格污水则排放到事故池，做再次处理。

五、排放时保证各排放设备运转正常，无泄漏，堵塞等故障。

六、当班人员需保持各设备的干净整洁，每班至少清洁出水槽一次，
保证水槽及周边区域的干净卫生。

七、若在线检测仪器发生故障，立即停止排水，并通知专业人员维
修，并报上级领导，告知相关部门。

八、每周一当班人员需检查COD在线检测仪的药剂使用情况，发
现药剂剩余量不多时，及时通知相关负责人，以便及时采购。

九、保持监测系统房间的干净整洁，开启空调，保证仪器在正常的
工作温度，并随时上锁，不得任何人随意更改相关参数。

十、设备需要维护或修理时间较长时，需通知相关领导并知会环保
部门，在此期间，禁止排放任何污水。

如果维修时间超过供应商承诺期限，需督促供应商提供备用设备确保在线监控系统正常工作。

WWT TEAM。

在线水质仪表操作规程一、进厂浊度仪M200BW1、校准M200BW应每月校准一次。

当仪表显示与实验室测量值有明显误差时，应进行校准，校准步骤如下：1.1插入1000NTU标准液。

1.2旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.3按F5键（Sensor Calibrate）,这是仪表进行内部满刻度校准，用时15-20秒。

注意:只有当1000NTU标准液插入仪表探测池时才可以进行校准。

1.4按F4键校准1000NTU标准的分析仪。

1.5此时1000NTU标准的校准频率会存储起来，这一频率会在右侧显示出来。

其他标准与此类似，步骤如下：1.6插入400NTU标准液。

1.7旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.8按F3键。

1.9插入100NTU标准液。

1.10旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.11按F2键。

1.12插入0.02NTU标准液。

1.13旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.14按F1键。

2、维护应保持仪表外部清洁，每月清洗一次气泡捕集器。

每月更换一次样品池，将换下来的用稀酸清洗。

二、浊度仪1720C1、清洗1．1将浊度仪贮水桶底部的塞子拔下，使筒中的污水排放干净，盖紧盖子。

1．2取出贮水桶中的螺旋装置，把该装置用清水冲洗干净后放回原处。

1．3按下SYS/RESET键，清洗完毕。

1.4 浊度仪1720C应每月清洗一次。

2、校正2．1将1L去离子水倒入干燥、洁净的校准筒内。

2．1慢慢的将干燥、洁净的浊度仪头部旋放在校准筒上。

2．3按下SYS/RESET键。

2．4输入“6”，按下SIG/AVG键，让数值稳定后，输入“0.0”，按STD键。

2．5用吸管吸取去5ml摇匀的标准液（4000NTU）,加到校准筒内，把浊度仪头部慢慢旋放在校准筒上，等数值稳定后，输入“20.00”，按STD键。

三、余氯仪1、余氯仪的流量应保持在6ml/h左右。

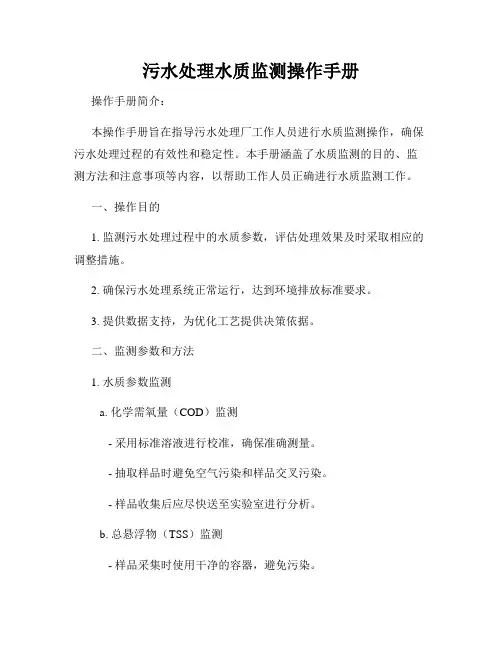

污水处理水质监测操作手册操作手册简介：本操作手册旨在指导污水处理厂工作人员进行水质监测操作，确保污水处理过程的有效性和稳定性。

本手册涵盖了水质监测的目的、监测方法和注意事项等内容，以帮助工作人员正确进行水质监测工作。

一、操作目的1. 监测污水处理过程中的水质参数，评估处理效果及时采取相应的调整措施。

2. 确保污水处理系统正常运行，达到环境排放标准要求。

3. 提供数据支持，为优化工艺提供决策依据。

二、监测参数和方法1. 水质参数监测a. 化学需氧量（COD）监测- 采用标准溶液进行校准，确保准确测量。

- 抽取样品时避免空气污染和样品交叉污染。

- 样品收集后应尽快送至实验室进行分析。

b. 总悬浮物（TSS）监测- 样品采集时使用干净的容器，避免污染。

- 样品过滤时应注意操作规范，避免误差。

- 实验室分析后及时记录结果，并与标准比对。

c. 总氮（TN）和总磷（TP）监测- 采用高精度测量仪器进行监测。

- 样品的提取、保存和处理应按照标准要求执行。

2. pH值、温度和溶解氧（DO）监测- 使用标准电极进行测量，并根据实验室校准结果进行调整。

- 掌握好测量时间与频率，确保数据的有效性。

- 定期对监测仪器进行维护和校准，确保准确性。

三、操作要点和注意事项1. 样品采集- 依据监测计划准确选择监测点和采样点。

- 采样前应先清洗手部，佩戴手套，并使用无菌容器进行采样。

- 采样点位应在水流充分混合的位置，确保样品的代表性。

2. 样品处理和运输- 采集的样品应尽快送至实验室进行处理和分析。

- 严格按照样品处理方法进行操作，以防止样品的污染和退化。

- 样品运输时要注意标识和防护，避免泄漏或损坏。

3. 数据记录与分析- 实验室完成样品分析后，将结果记录在监测表格中。

- 结果应及时核对，确认准确无误后进行数据分析和解读。

- 对离群值和异常波动的数据要进行排查和分析原因。

4. 报告编写和汇报- 根据监测计划编写监测报告，包括监测基本情况、数据分析和评估等。

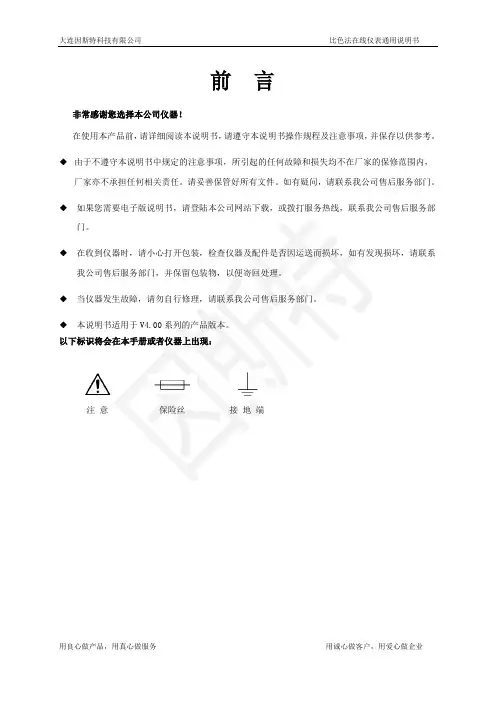

前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。

◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门。

◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。

◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。

◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。

◆本说明书适用于V4.00系列的产品版本。

以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。

产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。

公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。

公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。

污水处理厂现场检测仪表操作规程一、DO仪（检测曝气池溶解氧）8台1、维护、保养：⑴ DO仪探头每隔2个月清洗1次.并做工作记录。

清洗时注意.在空气中时间不能超过15分钟.探头避光.不能在阳光下日晒。

⑵用水桶盛满自来水.将探头放入水中.循环搅动.若有异物或虫子聚在薄膜上.则用软布擦洗干净.否则测量值偏低。

清洗完毕后迅速放入池中.探头不能与硬物或池壁相碰。

2、维修与校验：（在专业技术人员指导下进行）⑴更换电解液、膜片、探头或变送器（断电）。

⑵按校验步骤进行核验。

二、PH计（检测酸碱度）3台1、维护、保养：⑴正常工作情况下.每隔3个月清洗1次探头.并做好工作记录。

⑵用水桶盛满自来水.将探头放入水中.用软不擦洗。

操作过程中应小心轻放.避光.以免玻璃管探头损坏或电解液在日光照射下蒸发。

注意清洗时间不得超出10分钟。

2、维修与校验：（在专业技术人员指导下进行）⑴更换探头、信号电缆、变送器应在断电后方可操作。

⑵根据校验步骤和化验室提供的标液（7PH、4PH）进行校验。

三、SS计（检测浊度）2台1、维护、保养：⑴ 6个月清洗探头一次.并做好工作记录。

⑵保证取样处流动性良好.清洗完毕后将避光盖板盖好。

2、维修与校验：（在专业技术人员指导下进行）⑴更换探头、变送器在停电状态下操作。

⑵根据校验步骤进行校验。

四、MLSS计（检测浊度）8台3、维护、保养：⑴ 6个月清洗探头一次.并做好工作记录。

⑵保证取样处流动性良好.清洗完毕后将避光盖板盖好。

4、维修与校验：（在专业技术人员指导下进行）⑴更换探头、变送器在停电状态下操作。

⑵根据校验步骤进行校验。

五、进水电磁流量计3台1、维护、保养：⑴变送器上的液晶显示屏请勿用手触摸。

⑵变送器上的参数设置不能随意变动。

2、维修与校验：（在专业技术人员指导下进行）⑴更换部件时注意型号匹配.断电操作。

⑵根据校验操作软件进行标定。

六、超声波液位计1、维护、保养：⑴探头保持清洁.不粘水。

⑵注意液位不能淹没探头。

某污水处理厂中控操作手册目录第一章 系统概述 第二章 系统介绍 第三章 监控系统使用说明一、监控系统介绍1、工具条 2、操作面板介绍二、预处理系统1、粗格栅操作2、提升泵操作3、细格栅操作4、沉沙系统操作 三、生化池1、生化池监控画面介绍 四、污泥泵站 五、鼓风机房 六、出水系统 七、历史记录查询八、系统常见故障的判断与排除 第四章 现场仪表使用说明一、液位计使用说明 二、溶解氧使用说明三、污泥浓度计使用说明四、PH计使用说明五、流量计使用说明六、COD使用说明第五章视频监控系统使用说明一、视频球机使用说明二、硬盘录像机使用说明三、矩阵使用说明第六章常见故障的判断与排除1、通讯故障2、系统死机或工控机掉电3、系统损坏第一章概述某污水处理厂自控系统是基于西门子PLC的过程控制系统。

该系统可靠性高、控制功能强大。

第二章网络系统介绍该系统网络结构分为三层，第一层是光纤环网，第二层是PROFIBUS总线网络，第三层是MODBUS总线网络。

网络结构图如下：光纤环网由低压配电室光端机、污泥脱水间光端机、中控室光端机三个站点组成。

其中低压配电间光端机连接PLC100和现场操作屏,脱水机房光端机连接PLC200，中控室光端机连接3台工控机，分别是操作员工作站、工程师工作站以及数据服务器站.PROFIBUS总线网络以PLC100CPU为主站，总线上11个分站分别是1_RTU远程站、2—RTU1远程站、2-RTU2远程站、2-RTU3远程站、4-RTU远程站、PLC300（紫外线消毒系统PLC）、PLC400（鼓风机房PLC系统）、PLC100-1(沉沙系统）、PLC100-2（粗格栅）.Modbus总线网络是以高低压DP-485为主站，分别挂了数量不等的高低压电量测量仪表。

第三章监控系统一、监控系统介绍监控系统的主画面如下图：主画面包括两个部分，主菜单和工具条。

主菜单随着画面的切换会消失，但是工具条不会因画面的切换而改变，这样方面在监控过程中随时切换到想要查看的画面.用户可以通过主菜单画面选择需要查看的画面窗口，也可以通过工具条中的部分主要画面的菜单键来查看.1、工具条工具条入下图:工具条分为五个部分，分别是菜单栏、报警栏、用户管理栏、声光报警栏、厂家标志与系统退出。

污水处理在线监测实用手册随着城市化进程的加快和人口的不断增长, 污水处理的重要性日益凸显。

为了确保污水处理设施的运行效果，监测和控制成为关键的环节。

本手册旨在介绍污水处理在线监测的基本概念、技术、设备以及相关的操作指导，帮助读者合理选用在线监测设备并正确运行维护，以实现高效可靠的污水处理。

一、污水处理在线监测概述1.1 污水处理在线监测的意义污水处理在线监测可以实时采集污水处理过程中的关键参数，如COD（化学需氧量）、BOD（生化需氧量）、氨氮、总磷等，提供及时数据支持，确保污水处理效果符合法规标准，预警并解决异常情况。

这不仅有助于保护环境，提高水质，还能减少运营成本和资源浪费。

1.2 污水处理在线监测技术分类根据监测参数和原理的不同，污水处理在线监测技术可以分为物理监测、化学监测和生物监测。

物理监测主要包括温度、流量、浊度等指标的监测；化学监测主要包括COD、BOD、氨氮、总磷等化学指标的监测；生物监测主要包括微生物活性和毒性等指标的监测。

二、污水处理在线监测设备2.1 温度监测设备温度是污水处理过程中的重要参数之一，合适的温度有利于微生物活性和生化反应。

在线温度监测设备通常采用温度传感器，通过实时采集温度数据并传输至监测系统，以便进行数据分析和控制。

2.2 流量监测设备流量监测设备用于实时监测进、排水口的流量，确定污水处理厂的负荷，对处理效果进行评估和优化。

常见的流量监测设备包括流量计、波纹管流量计等。

2.3 COD/BOD监测设备COD（化学需氧量）和BOD（生化需氧量）是评估废水有机物含量和有机污染程度的重要指标，在线监测设备可通过光学、化学和电化学等方法测定。

常见的COD/BOD监测设备包括紫外-可见光谱分析仪、氧化还原电位计等。

2.4 氨氮/总磷监测设备氨氮和总磷是评估废水中营养盐含量和富营养化程度的重要参数。

在线监测设备可以利用化学方法或光学方法进行监测。

常见的氨氮/总磷监测设备包括氨氮分析仪、总磷分析仪等。

污水处理厂在线监测仪表操作手册CODmax 化学需氧量分析仪一．工作原理■水样、重铬酸钾、硫酸汞溶液（催化剂使直链脂肪族化合物氧化更充分）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Ⅵ价被还原成Ⅲ价而改变了颜色，颜色的改变度与样品中有机化合物的含量成对应关系，仪器通过比色换算直接将样品的COD 显示出来；■其它无机物如：亚硝酸盐、硫化物和亚铁离子将使测试结果增大，将其需氧量作为水样COD 值的一部分是可以接受的；■抗干扰：主要干扰物为氯化物，加入硫酸汞形成络合物去除；■分析仪能够自动检测出消解完毕的时间。

二.仪表参数■测量范围: 10 ～5000 mg/l COD■测量不确定性:精确性:>100mg/l时、<测量值的10%；<100mg/l时< ± 6mg/l重复性:>100mg/l时、<测量值的5% ；<100mg/l时± 5mg/l■消解时间：3、5、10、20、30、40、60、80、100或120分钟可选■测量间隔时间: 3、4…24 小时或连续■校准:自动校准的时间间隔可人工选择(自动校准的持续时间大约为60分钟)■试剂容量:在连续测量、消解时间为30分钟、校正时间间隔为24小时的情况下，每套试剂可用1个月■输出:2路电流输出：0/4-20 mA, 最大负载500 Ω■环境温度: + 5° C～+ 40° C■电源要求: 220 VAC ± 10%/50-60 Hz■其它: 自动清洗、自动记录数据、带图形显示三. 仪表外观1. 底板2. 试剂3.安全面板4. 废液排放管5. 进样管6. 电源线7. 屏蔽电缆8. 仪器外壳9. RS232 界面10. 液晶显示屏11. 操作键盘12. 仪器门13. 试剂瓶（空）四.安装位置要求■选择尽可能靠近样品源的位置安装分析仪，尽可能地减少分析延迟;■分析仪应安装在距排放口较近的位置;■安装位置的环境温度应控制在5℃～40℃范围内（41℉～104℉）;■安装地点应保持干燥，避免阳光直射。

洛阳中岳实业有限公司在线COD cr 、PH监测仪操作规程1.范围和目的1.1适用范围：适用于本公司外排废水中COD、PH监测仪的操作维护1.2目的：1.2.1 通过对外排废水中的COD实时测定来确保外排废水的达标排放。

1.2.2通过对外排废水中的PH实时测定来确保外排废水的达标排放。

1.2.3通过测定对三废水处理站处理工艺进行指导。

2.引用标准：GB 11914-1989 水质化学需氧量的测定重铬酸盐法GB 6920-1986 水质PH的测定玻璃电极法3.测试原理：3.1 在水样中加入已知量的重铬酸钾溶液，并在强酸介质下以银盐作催化剂，经沸腾回流后，以电极电位滴定法，用硫酸亚铁铁滴定水样中未被还原的重铬酸钾由消耗的硫酸亚铁铁的量换算成消耗氧的质量浓度。

在酸性重铬酸钾条件下，芳烃及毗咤难以被氧化，其氧化率较低。

在硫酸银催化作用下，直链脂肪族化合物可有效地被氧化。

3.2 pH 值由测量电池的电动势而得。

该电池通常由饱和甘汞电极为参比电极，玻璃电极为指示电极所组成。

在25℃,溶液中每变化1个pH单位，电位差改变为59.16MV，据此在仪器上直接以pH的读数表示。

温度差异在仪器上有补偿装置。

4.仪器设备及测试指标4.1 EST-2001B型CODcr在线监测仪4.1.1 PH-101 酸碱度分析仪4.2 测试指标4.2.1 测试量程 COD 15-10000mg/L4.2.2 抗氯离子干扰﹤10000 mg/L4.2.3 PH 1-145 试剂的配置5.1 硫酸-硫酸银溶液：取20克硫酸银加入到2000mL硫酸中，放入水浴锅中，以60℃水加热保温，直到硫酸银完全溶解。

5.2 重铬酸钾溶液：称取0.49032克重铬酸钾（105℃干燥2小时）和60克硫酸汞放入1000ML容量瓶中，放入1+5的硫酸溶液约200ML,摇动使试剂溶解，用1+5的硫酸定容到一升。

5.3 硫酸亚铁铵溶液：称量1.25克硫酸亚铁铵放入1000ML容量瓶中，加入约400ML蒸馏水，摇动使试剂溶解，加20ML浓硫酸，用蒸馏水定容到1升，摇均。
