【精品】2019年中考物理试题分类汇编：电功率专题4.Word

2019年中考物理真题分类汇编——功率专题1.（2019泰安，15）某种载重汽车自重12t，车轮与地面的总接触面积为0.5m 2，汽车以72km/h 的速度在平直公路上匀速行驶时，柴油发动机的功率为210kW，每行驶43s 消耗柴油700g，柴油的热值为4.3×107J/kg。

下列说法中正确的是①完全燃烧700g 柴油放出的热量为3.01×109J②该柴油发动机效率为30%③汽车的牵引力为1.05×104N④若公路所能承受的最大压强8×105Pa，汽车最多能装载40t 的货物A.只有①②正确B.只有③④正确C.只有①③正确D.只有②③正确2.（2019临沂，25）某航模兴趣小组操控一架重20N 的小型无人机（如图），让其在5s 内匀速下降10m ，该过程中重力做功的功率是______W ；机翼上方的空气流速______（选填“大于”、“小于”或“等于”）下方的空气流速。

当该无人机静止在水平操场上时受到的支持力为______N 。

3.（2019南充，15）将物体A 放在水平面上，在水平拉力F 1作用下，以v 1=4m/s 的速度向右匀速运动，在同一水平面上，物体A 到水平拉力F 2作用时，以v 2=6m/s 的速度向右匀速运动，两次移动的距离相同，则两次拉力做功W 1___________W 2（填“>、“<”或“=”），两次拉力的功率P 1___________P 2（填“>”、“<”或“=”）。

4.（2019乐山，34）在斜面上将一个重600N 的物体匀速拉到高处，沿斜面向上的拉力F =400N，拉动的距离s =4.5m，提升高度h =1.8m，所用时间t =30s。

则拉力F 做功的功率为W，此过程中物体受到的摩擦力为N。

5.（2019黔东南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。

电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。

2.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16VD．该电路的最大电功率为7.2W3.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。

只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．4.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W5.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。

下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω6.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系（共11题，有答案）1．（2019•贵阳）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。

若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。

（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

2．（2019•东营）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

项目参数额定电压（V）220R1额定功率（W）1936R2额定功率（W）968电动机功率（W）44适用面积（m2）10（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）3．（2019•随州）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三档，铭牌见下表（“中温”档功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”档。

（R1＞R2）求：（1）R1的阻值；（2）“中温”档正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为 1.1×103J/（kg•℃））4．（2019•淮安）如图是一款家庭常用的电热水壶，经测量该电热水壶的质量为0.6kg，它与桌面的接触面积为0.02m2．该电热水壶的额定电压为220V，额定功率为1000W．[g取10N/kg，水的比热容为4.2×103J/（kg•℃）]（1）求电热水壶的额定电流（保留一位小数）；（2）求电热水壶静止放在水平桌面上对桌面的压强；（3）用此电热水壶将1kg，初温为20℃的水加热到100℃，沸腾水至少吸收多少热量？（4）电热水壶正常工作时，若不考虑热量损失，将壶中质量为1kg、初温为20℃的水加热到100℃需要多长时间。

2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。

（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。

2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。

（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

2019年中考物理试题分类汇编(第04期)：电路设计与电路图一、选择题9．（2019·菏泽）下列电路中两个灯泡都能够独立工作的是（）A．B．C．D．【分析】（1）开关能同时控制两盏灯，电路可以是串联，也可以是并联，但是并联时开关必须接在干路上。

（2）串联电路中，电流只有一条路径，各元件相互影响，不能独立工作；并联电路中，电流有多条路径，各元件互不影响，能够独立工作。

【解答】解： a、当两开关同时闭合，两个灯泡同时工作；只闭合s，上面灯泡单独工作，但下面的灯泡不能单独工作，故a不符合题意； b、当三开关同时闭合，两个灯泡同时工作；只闭合s和s1，上面灯泡单独工作；只闭合s和s2，下面灯泡单独工作，故b符合题意； c、闭合开关s，两个灯泡同时工作，但不能让两个灯泡单独工作，故c不符合题意； d、当两开关同时闭合，两个灯泡同时工作；只闭合s，下面灯泡单独工作，但上面的灯泡不能单独工作，故d不符合题意；故选：b。

7．（2019·绥化）（2分）下面四幅电路图中，仪表使用正确的是（）A．B．C．D．7．【解答】解：A、电流表没有遵循正进负出，连接错误，故A错；B、因为电流表遵循正进负出，连接正确，故B正确C、电压表与用电器并联，且接线柱正进负出，连接错误，故C错；D、电压表没有遵循正进负出，连接错误，故D错。

故选：B。

6．（2019·绥化）（2分）下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光6．【解答】解：A、电源是提供持续电流的装置，电风扇是用电器，不是电源，故A错误；B、导体容易导电，绝缘体不容易导电，导体与绝缘体没有绝对的界线，故B错误；C、直接用导线将电源的正、负极连接起来，这种情况叫做短路，故C正确；D、只有测电笔使用正确时，测电笔接触火线，氖管才能发光，如果使用不正确，则氖管不能发光，故D错误。

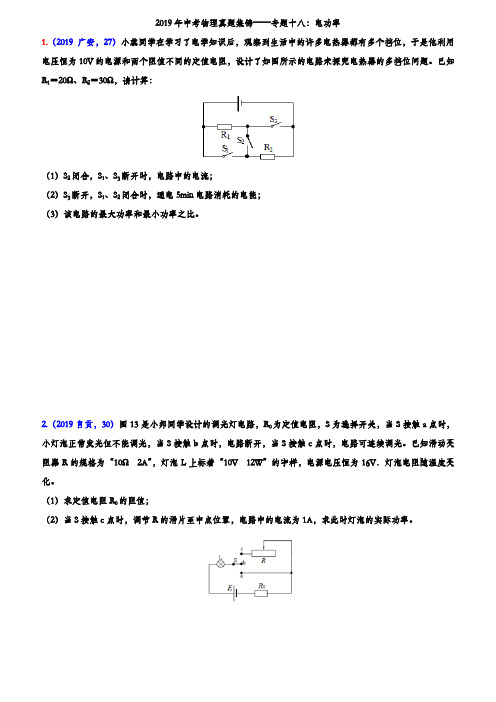

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V 1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/（kg•℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

2019年中考物理试题分类汇编——电动机专题1.（2019包头，3）下列说法正确的是A. 音叉在真空中振动不会产生声音B. 倒车雷达是利用电磁波来探测车后障碍物的C. 滚摆在滚动过程中运动状态一定改变D. 热机和电动机在能量的转化方式上是相同的2.(2019宁夏,5)如图所示，下列关于物理实验表述正确的是A．图甲实验揭示了电流的周围存在磁场。

应用电磁铁B．图乙实验揭示了通电导体在磁场中受力运动。

应用发电机C．图丙实验是电磁感应现象。

应用是电动机D．图丁实验电源的左端是正极。

小磁针A端是S极3.（2019北部湾，13）我国的新型航母将采用自行研制的电磁弹射器。

小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。

小明的猜想与下列实验原理相同的是（）4.（2019成都，14）如图所示的四个实验,反映电动机基本原理的是（）5.（2019海南，4）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理6.（2019苏州，8）关于电动自行车，下列说法不正确的是A. 废旧电瓶会污染环境，不可随意处置B. 电流具有热效应，长时间充电有火灾隐患C. 车上装有电动机，其工作原理是电磁感应D. 要使车加速前进，可增大通过电动机的电流7..（2019南充，7）下列图中能够说明电动机工作原理的实验装置是：8.（2019阜新，9）下列四幅图中，工作原理与其他三个不同的是（）9.（2019荆州，18）关于电和磁，下列说法正确的是（）A.电动机的工作原理是磁场对通电导体有力的作用B.奥斯特发现了电磁感应现象C.指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D.导体在磁场中运动就一定会产生感应电流10.（2019德州，10）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是（）11.（2019重庆A卷，4）以下对电和磁相关描述正确的是A.所有电器只能用三孔插座B.摩擦起电的实质是产生了电子C.电风扇可以将电能转化为机械能D.地磁场周围的磁感应线是真实存在的12.（2019重庆B卷，6）油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机,高效的电动机、发电机和蓄电池组。

2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。

（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。

（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。

（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。

（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。

2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。

现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。

请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。

（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。

闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。

（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。

【物理】中考物理分类汇编电功率（word）一、电功率选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A. 电阻R1的阻值为30ΩB. 电源电压为15VC. 在加满油后，1min内电阻R1产生的热量为450JD. 电阻R1最小功率为7.5W【答案】D【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I= 可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min 内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。

2.19 电功、电功率综合计算1．(2019年·云南)如图，R 1＝6Ω，当S 1闭合，S 2、S 3断开时，电流表示数为1A ；S 3闭合，S 1、S 2断开时，电流表示数为0.2A ．求：（1）电源电压； （2）电阻R 2的阻值；（3）当S 1、S 2闭合，S 3断开时，电路的总功率。

【答案】（1）6V ；（2）24Ω；（3）7.5W 【解析】（1）当S 1闭合，S 2、S 3断开时，电路为R 1的简单电路， 由I ＝UR可得，电源的电压：U ＝I 1R 1＝1A×6Ω＝6V ；（2）当S 3闭合，S 1、S 2断开时，R 1与R 2串联，电流表测电路中的电流， 此时电路中的总电阻：R ＝U I ＝6V0.2A ＝30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R 2的阻值：R 2＝R －R 1＝30Ω－6Ω＝24Ω； （3）当S 1、S 2闭合，S 3断开时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和， 所以，电路的总功率：P ＝U 2R 1 + U 2R 2＝(6V)26Ω+ (6V)224Ω＝7.5W 。

2．（2019年·荆州）如图，电源电压恒为4.5V ，灯泡L 上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样，定值电阻R 1阻值为10Ω，电流表量程为0~3A ，电压表量程为0~3V ，不计温度对灯丝电阻的影响。

求：（1）灯泡正常工作时电阻为多大；（2）当开关S 、S 1、S 2闭合，S 3断开时，电路最小总功率为多大；（3）当开关S 、S 3闭合，S 1、S 2断开时，在确保电路元件安全的情况下，滑动变阻器R 2的取值范围。

【答案】（1）6Ω；（2）3.375W ；（3）当3Ω～12Ω。

【解析】解：（1）根据P ＝U 2R 得，灯泡正常工作时电阻：R L ＝U 额2P 额＝(3V)21.5W ＝6Ω；（2）当开关 S 、S 1、S 2 闭合，S 3 断开时，灯泡 L 被短路，定值电阻 R 1与滑动变阻器R 2 并联，当滑动变阻器R 2的阻值最大为15Ω时，电路总电流最小，电路总功率最小， 通过 R 1的电流：I 1＝U R 1 ＝4.5V10Ω＝0.45A ，通过滑动变阻器R 2的电流：I 2＝U R 2 ＝4.5V15Ω＝0.3A ，电路最小总功率：P 最小＝U ×（I 1+I 2）＝4.5V×（0.45A+0.3A ）＝3.375W ；（3）当开关S 、S 3闭合，S 1、S 2 断开时，R 1断路，灯泡L 与滑动变阻器R 2串联，电压表测滑动变阻器R 2两端电压。
