第九章水电站的水锤及调节保证计算本章重点内容：水电站有压引水系统非恒定流现象和调节保证计算的任务、单管水锤简化计算、复杂管路的水锤解析计算及适用条件、机组转速变化的计算方法和改善调节保证的措施。
第一节概述一、水电站的不稳定工况由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：(1) 引起机组转速的较大变化丢弃负荷：剩余能量→机组转动部分动能→机组转速升高增加负荷：与丢弃负荷相反。
(2) 在有压引水管道中发生“水锤”现象管道末端关闭→管道末端流量急剧变化→管道中流速和压力随之变化→“水锤”。
导时关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
导叶开启时则相反，将在压力管道和蜗壳内引起压力下降，而在尾水管中则引起压力上升。
(3) 在无压引水系统(渠道、压力前池)中产生水位波动现象。
二、调节保证计算的任务(一) 水锤的危害(1) 压强升高过大→水管强度不够而破裂；(2) 尾水管中负压过大→尾水管汽蚀，水轮机运行时产生振动；(3) 压强波动→机组运行稳定性和供电质量下降。
(二) 调节保证计算水锤和机组转速变化的计算，一般称为调节保证计算。
1．调节保证计算的任务：(1) 计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据；最小内水压力作为压力管道线路布置，防止压力管道中产生负压和校核尾水管内真空度的依据；(2) 计算丢弃负荷和增加负荷时转速变化率，并检验其是否在允许的范围内。
(3) 选择调速器合理的调节时间和调节规律，保证压力和转速变化不超过规定的允许值。
(4) 研究减小水锤压强及机组转速变化的措施。
2．调节保证计算的目的正确合理地解决导叶启闭时间、水锤压力和机组转速上升值三者之间的关系，最后选择适当的导叶启闭时间和方式，使水锤压力和转速上升值均在经济合理的允许范围内。
第二节 水锤现象及其传播速度一、 水锤现象1．定义在水电站运行过程中，为了适应负荷变化或由于事故原因，而突然启闭水轮机导叶时，由于水流具有较大的惯性，进入水轮机的流量迅速改变，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，这种变化是交替升降的一种波动，如同锤击作用于管壁，有时还伴随轰轰的响声和振动，这种现象称为水锤。
西北农林科技大学水利与建筑工程学院《水电站》课程考试试题库主要内容第1部分名词解释 (01)第2部分填空题 (06)第3部分判断是非题 (12)第4部分选择题 (20)第5部分回答题 (26)第6部分计算题 (51)第7部分读图题 (67)第8部分模拟试题 (81)《水电站》课程考试试题库第一部分名词解释录入：余坤、陈宇鹏、张记真、李云清、罗真行、齐波波校核：李凯1.坝式开发（1）答：在河流峡谷处拦河筑坝，坝前壅水，形成水库，在坝址处形成集中落差，这种开发方式称为坝式开发。
2.引水式开发（1）答：在河流坡降较陡的河段，通过人工建造的引水道（渠道，隧洞，管道等）引水到河段下游，集中落差，这种开发方式称为引水式开发。
3.混合式开发（1）答：在一个河段上，同时采用筑坝和有压引水道共同集中落差的开发方式称为混合式开发。
4.抽水蓄能电站（1）答：抽水蓄能电站是一种存储系统中多余电能，在电力系统起调峰作用的电站。
包括抽水蓄能和放水发电两个过程：系统负荷低时，将下库的水抽到上库（电动机+水泵）；系统负荷高时，将上库的水放出发电（水轮机+发电机）。
5.潮汐水电站（1）答：利用潮汐能发电的水电站称为潮汐水电站。
6.梯级开发（1）答：在一条河流上，自上而下，建造一个接一个水利枢纽，成为一系列水利枢纽，这种开发方式称为河流的梯级开发。
7.平水建筑物（1）答：用以平稳由于水电站负荷变化在引水或尾水系统中引起的流量及压力变化，保证水电站调节稳定的建筑物。
8.引水建筑物（1）答：用以集中水头，输送流量到水轮发电机组或将发电后的水排往下游河道的建筑物。
9.进水建筑物（1）答：用以从河道或水库按发电要求引进发电流量的引水道首部建筑物。
10.HL240—LJ —250（2）答：表示混流式水轮机，转轮型号240，立轴，金属蜗壳，转轮标称直径为250cm 。
11.2QJ30—W —102150 （2） 答：表示一根主轴上有两个转轮的切击式水轮机，转轮型号为30，卧轴，转轮标称直径为150cm ，每个转轮上有2个喷嘴，射流直径为10cm 。

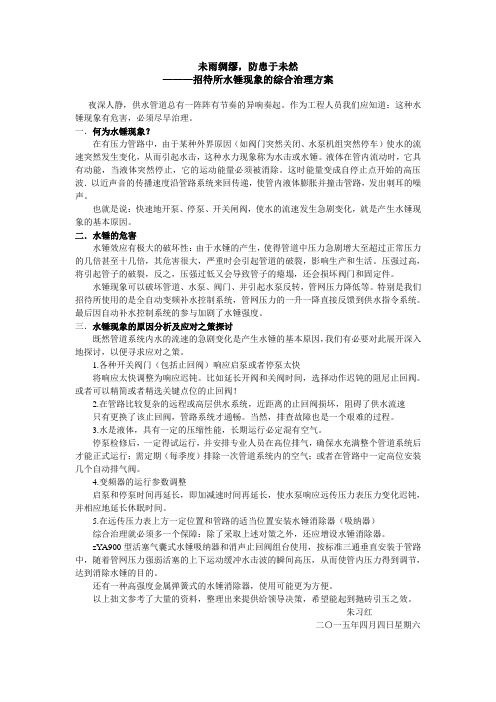

未雨绸缪，防患于未然———招待所水锤现象的综合治理方案夜深人静，供水管道总有一阵阵有节奏的异响奏起。
