【CN209966565U】手术室低值耗材智能收纳装置【专利】

维修工程术保障频次等。

随着医疗设备的技术革新和高速发展，先进医疗设备能够提高医疗诊断治疗能力的同时，也促进医疗资源管理水平的进一步提升。

麻醉机是手术治疗和急诊抢救的重要辅助工具，随着临床使用频率逐年增加，设备质量成为影响诊疗安全的重要因素，加强使用医务人员、维修工程师队伍建设，改进日常维护和维修策略，提高设备开机率和运转率，降低设备管理成本，已成为麻醉机设备管理的重要方向。

4 结论通过以麻醉机关键零部件蒸发器为例，从外观结构、内部蒸发室和互锁装置等三方面剖析其结构组成，梳理蒸发器运转流程和功能应用，并通过典型故障案例的分析和处理，总结出熟悉设备结构功能对日常管理和故障处理的重要性，建议设备管理人员加强专业知识储备，积累设备维修管理经验，以提高设备临床使用水平。

参考文献 收稿日期：2023-01-25[1][2][3][4][5][6][7][8][9]陈红,郭大为,刘林,等.Maquet Flow-i麻醉机气路结构工作原理与典型故障维修[J].医疗卫生装备,2022,43(5):98-100,103.常骁毅,王腾,赵朝,等.基于改进型故障模式影响及危害性分析方法在麻醉机故障分析中的应用研究[J].中国医学装备,2022,19(1):133-137.钱文静,王维,钱蒨健.手术室医疗设备管理的现状调查[J].中华护理杂志,2019,54(8):1214-1219.陈天然,冯定,景佳雄.麻醉机的基本结构与故障分析[J].科技与创新,2020(14):124-125.魏昊业,宗会迁,柳青.德尔格Primus麻醉机常见故障分析与维修[J].医疗卫生装备,2022,43(7):101-103,108.刘东,孟令广,丁建辉.迈瑞WATO-65麻醉机故障案例分析与排除[J].医疗装备,2022,35(7):129-131.国家卫生健康委员会.麻醉机安全管理:WS/T656-2019[S].国家卫生健康委员会,2019-10-18.李叶飞.欧美达Aespire系列麻醉机故障分析及排除方法[J].设备管理与维修,2021(16):46-48.高云,胡志奇,虞成,等.科曼AX-700麻醉机的工作原理和日常维护及常见故障[J].医疗装备,2022,35(1):150-151.中国医学装备2023年7月第20卷第7期 China Medical Equipment 2023 July V ol.20 No.7*专利：国家实用新型专利(ZL 2021 2 0668209.0)①山西省肿瘤医院洁净手术部 山西 太原 030013作者简介：郝晓玲，女，(1982- )，硕士，副主任护师，从事医院手术室护理管理工作。

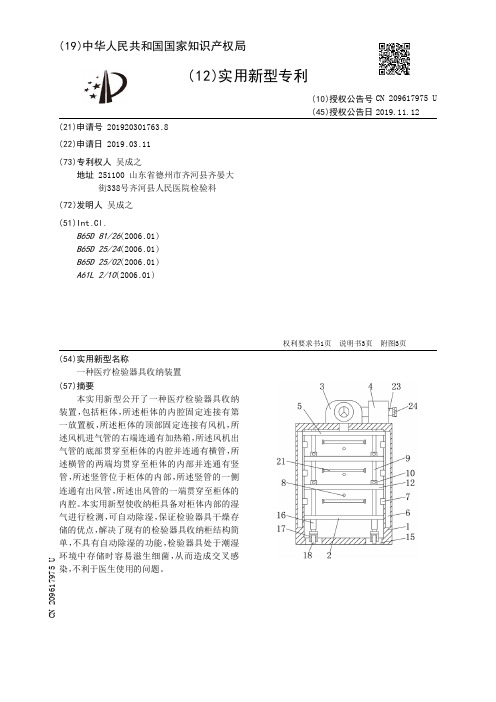

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920301763.8(22)申请日 2019.03.11(73)专利权人 吴成之地址 251100 山东省德州市齐河县齐晏大街338号齐河县人民医院检验科(72)发明人 吴成之　(51)Int.Cl.B65D 81/26(2006.01)B65D 25/24(2006.01)B65D 25/02(2006.01)A61L 2/10(2006.01)(54)实用新型名称一种医疗检验器具收纳装置(57)摘要本实用新型公开了一种医疗检验器具收纳装置，包括柜体，所述柜体的内腔固定连接有第一放置板，所述柜体的顶部固定连接有风机，所述风机进气管的右端连通有加热箱，所述风机出气管的底部贯穿至柜体的内腔并连通有横管，所述横管的两端均贯穿至柜体的内部并连通有竖管，所述竖管位于柜体的内部，所述竖管的一侧连通有出风管，所述出风管的一端贯穿至柜体的内腔。

本实用新型使收纳柜具备对柜体内部的湿气进行检测，可自动除湿，保证检验器具干燥存储的优点，解决了现有的检验器具收纳柜结构简单，不具有自动除湿的功能，检验器具处于潮湿环境中存储时容易滋生细菌，从而造成交叉感染，不利于医生使用的问题。

权利要求书1页 说明书3页 附图3页CN 209617975 U 2019.11.12C N 209617975U权　利　要　求　书1/1页CN 209617975 U1.一种医疗检验器具收纳装置，包括柜体(1)，其特征在于：所述柜体(1)的内腔固定连接有第一放置板(2)，所述柜体(1)的顶部固定连接有风机(3)，所述风机(3)进气管的右端连通有加热箱(4)，所述风机(3)出气管的底部贯穿至柜体(1)的内腔并连通有横管(5)，所述横管(5)的两端均贯穿至柜体(1)的内部并连通有竖管(6)，所述竖管(6)位于柜体(1)的内部，所述竖管(6)的一侧连通有出风管(7)，所述出风管(7)的一端贯穿至柜体(1)的内腔，所述柜体(1)的内壁固定连接有温湿度传感器(8)，所述温湿度传感器(8)的数量为三个，所述柜体(1)内壁的两侧均固定连接有竖杆(9)，所述竖杆(9)的表面套设有套管(10)，所述套管(10)的前侧固定连接有第二放置板(12)，所述套管(10)正面的顶部贯穿设置有螺栓(11)，所述柜体(1)正面的两侧均通过铰链活动连接有柜门(13)，所述柜门(13)的正面固定连接有电控箱(14)，所述电控箱(14)分别与温湿度传感器(8)和风机(3)电性连接。

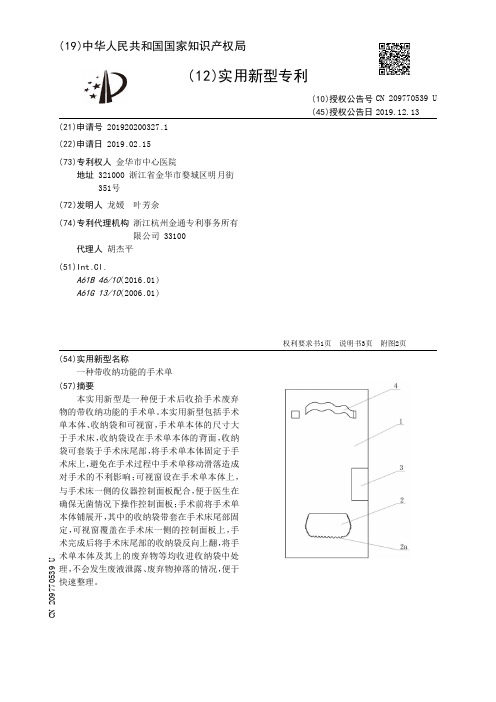

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200327.1(22)申请日 2019.02.15(73)专利权人 金华市中心医院地址 321000 浙江省金华市婺城区明月街351号(72)发明人 龙媛　叶芳余　(74)专利代理机构 浙江杭州金通专利事务所有限公司 33100代理人 胡杰平(51)Int.Cl.A61B 46/10(2016.01)A61G 13/10(2006.01)(54)实用新型名称一种带收纳功能的手术单(57)摘要本实用新型是一种便于术后收拾手术废弃物的带收纳功能的手术单。

本实用新型包括手术单本体、收纳袋和可视窗，手术单本体的尺寸大于手术床，收纳袋设在手术单本体的背面，收纳袋可套装于手术床尾部，将手术单本体固定于手术床上，避免在手术过程中手术单移动滑落造成对手术的不利影响；可视窗设在手术单本体上，与手术床一侧的仪器控制面板配合，便于医生在确保无菌情况下操作控制面板；手术前将手术单本体铺展开，其中的收纳袋带套在手术床尾部固定，可视窗覆盖在手术床一侧的控制面板上，手术完成后将手术床尾部的收纳袋反向上翻，将手术单本体及其上的废弃物等均收进收纳袋中处理，不会发生废液泄露、废弃物掉落的情况，便于快速整理。

权利要求书1页 说明书3页 附图2页CN 209770539 U 2019.12.13C N 209770539U权　利　要　求　书1/1页CN 209770539 U1.一种带收纳功能的手术单，其特征在于该带收纳功能的手术单包括手术单本体、收纳袋和可视窗，收纳袋设在手术单本体的背面，收纳袋可套装于手术床尾部或用于术后收纳；可视窗设在手术单本体上，与手术床一侧的仪器控制面板配合。

2.根据权利要求1所述的一种带收纳功能的手术单，其特征在于所述的收纳袋的开口处设有松紧带。

3.根据权利要求1或2所述的一种带收纳功能的手术单，其特征在于所述的可视窗采用透明PE膜。

专利名称：一种使用效果优异的医疗设备收纳装置专利类型：实用新型专利
发明人：田艳超,赵晨希
申请号：CN201821615897.9
申请日：20180930
公开号：CN209161235U
公开日：
20190726
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种使用效果优异的医疗设备收纳装置，包括主箱体，所述主箱体的前端外表面靠近中间的位置设置有把手，且把手的两侧均设置有锁体，所述主箱体的上端外表面靠近后端的位置活动安装有上盖，且主箱体的上端外表面的一侧设置有卡槽，所述卡槽的前端设置有线槽，且卡槽的一侧设置有内腔，所述内腔的内部中心设置有上线盘，所述上盖的上端外表面的两侧均设置有锁舌，所述上盖的前端外表面设置有收纳袋，所述上线盘的下方设置有下线盘。

本实用新型通过设置有一系列的结构使本装置在收纳超声探头和连接导线时能够有效整理导线，不易造成导线打结，且其收纳或取用导线的速度较快，导线的接头不容易受损。

申请人：天津市宝坻区中医医院
地址：300000 天津市宝坻区城关镇南关大街
国籍：CN
代理机构：北京众泽信达知识产权代理事务所(普通合伙)
代理人：王晓红
更多信息请下载全文后查看。

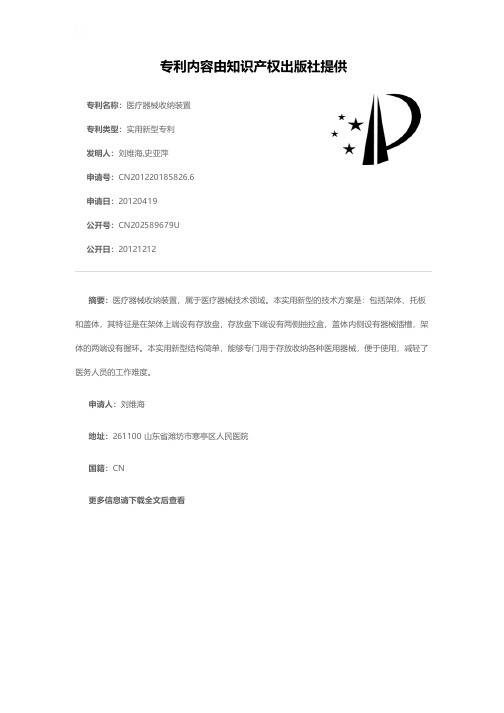

专利名称：医疗器械收纳装置专利类型：实用新型专利
发明人：刘维海,史亚萍
申请号：CN201220185826.6申请日：20120419
公开号：CN202589679U
公开日：
20121212
专利内容由知识产权出版社提供
摘要：医疗器械收纳装置，属于医疗器械技术领域。

本实用新型的技术方案是：包括架体、托板和盖体，其特征是在架体上端设有存放盘，存放盘下端设有两侧抽拉盒，盖体内侧设有器械插槽，架体的两端设有握环。

本实用新型结构简单，能够专门用于存放收纳各种医用器械，便于使用，减轻了医务人员的工作难度。

申请人：刘维海
地址：261100 山东省潍坊市寒亭区人民医院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种医疗器械用多功能收纳装置专利类型：实用新型专利
发明人：鲍亭亭
申请号：CN201721082574.3
申请日：20170828
公开号：CN208031291U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医疗器械用多功能收纳装置，包括圆柱形底板，底板的顶部活动套接有同轴设置的中空结构的套筒，套筒的内部活动套接有与底板固定连接的支撑杆，套筒的外圈螺纹套接有调节套筒，调节套筒伸出套筒的一端顶部固定套接有圆弧形顶部盖板，顶部盖板靠近底板的一侧活动套接有圆环形第一存放筒，调节套筒伸出顶部盖板顶部的一端开设有两组沿调节套筒对称设置的通道，且通道与调节套筒的内部连通，通道的内部安放有遮挡布，遮挡布从通道伸入调节套筒的一端与支撑杆顶部固定连接，顶部盖板的外圈沿其轴线对称安装有两组圆弧形拉杆。

本实用新型结构简单、操作方便，适合大批量的医疗器械的存放以及取用，携带方便节省空间。

申请人：鲍亭亭
地址：237000 安徽省六安市金安区三十铺镇金汇佳苑
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：杨保刚
更多信息请下载全文后查看。

专利名称：一种便携式医疗器械用收纳装置专利类型：实用新型专利
发明人：徐国华
申请号：CN202020000081.6
申请日：20200101
公开号：CN211610081U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗器械技术领域，尤其是一种便携式医疗器械用收纳装置，针对现有的携带收纳装置时，装置内的医疗器械易产生晃动，容易使器械受损的问题，现提出如下方案，其包括装置本体，装置本体的顶部安装有箱盖，装置本体的侧面设有插座，箱盖的侧面设有插块，所述装置本体内设有第一收纳盒、第二收纳盒、第三收纳盒、第四收纳盒，箱盖的底部安装有两个滑杆，箱盖内设有四个第一气囊，第一收纳盒、第二收纳盒、第三收纳盒、第四收纳盒的内壁上均安装有支撑板，本实用新型中，当器械放置在收纳装置中时，器械四周都可被第一气囊和第二气囊包裹，使得携带装置时，装置晃动不会带动器械晃动，能够有效得保护器械。

申请人：江西圣和实业发展有限公司
地址：330000 江西省南昌市高新技术产业开发区天祥大道2799号佳海产业园63幢
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：晋圣智
更多信息请下载全文后查看。

专利名称：一种外科临床手术器械用收纳装置专利类型：实用新型专利
发明人：吴显焱,刘宗泽,朱侯
申请号：CN201921258958.5
申请日：20190806
公开号：CN211213528U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种外科临床手术器械用收纳装置，包括盒体和盒盖，所述盒盖通过铰链与盒体转动连接，所述盒体内前后两侧对称开设有滑槽，两个滑槽内分别滑动连接有若干个滑块，滑块与滑槽滑动连接，相对设置的两个滑块间固定连接有连接板，每个所述连接板顶部固定设置在竖板，竖板竖直向上设置，所述盒体内底部设置有柔软垫，每个所述竖板两侧底部分别设置有缓冲板，每个所述竖板相同一侧分别设置有消毒机构。

本实用新型解决了现有技术的外科手术器械的收纳盒机构比较单一，只具有对手术器械收纳放置功能，无法根据手术器械的规格进行内部调节，同时外科手术器械之间在收纳箱内部滑动容易发生相互碰撞，不利于器械的取用的问题。

申请人：吴显焱
地址：557300 贵州省黔东南苗族侗族自治州黎平县德凤镇环城西路14号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910126265.9(22)申请日 2019.02.20(71)申请人 深圳市玖品空气净化科技有限公司地址 518000 广东省深圳市南山区南头街道南山软件园东塔1702室(72)发明人 齐宽宽　(51)Int.Cl.B65D 25/10(2006.01)B65D 81/07(2006.01)B65D 81/05(2006.01)B65D 81/30(2006.01)A61L 2/10(2006.01)A61L 2/24(2006.01)A61L 2/26(2006.01)(54)发明名称一种具有消毒功能的减震型医用收纳装置(57)摘要本发明涉及一种具有消毒功能的减震型医用收纳装置，包括主体和顶盖，还包括消毒机构和缓冲机构，所述缓冲机构包括第二滑杆、移动套管、第一气囊、两个夹持组件和两个第一弹簧，所述夹持组件包括加固套管、第一升降套管、第二升降套管、固定杆、两个第二弹簧、两个滑动块、两个连接杆、两个第三滑杆、两个弹性绳和两个限位板，所述消毒机构包括驱组件、第一滑杆、移动基座和紫外线发射器，该具有消毒功能的减震型医用收纳装置中，通过消毒机构驱动紫外线发射器移动，通过紫外线发射器发出的紫外线对医疗器械进行消毒，通过缓冲机构将医疗器械固定在收纳盒的内部，同时通过对医疗器械在各个方向上的缓冲作用，提高了收纳盒的缓冲效果。

权利要求书2页 说明书5页 附图2页CN 109956155 A 2019.07.02C N 109956155A权　利　要　求　书1/2页CN 109956155 A1.一种具有消毒功能的减震型医用收纳装置，包括主体(10)和顶盖(1)，所述顶盖(1)设置在主体(10)的上方，其特征在于，还包括消毒机构和缓冲机构，所述消毒机构设置在顶盖(1)的内部，所述缓冲机构设置在主体(10)的内部；所述缓冲机构包括第二滑杆(8)、移动套管(9)、第一气囊(11)、两个夹持组件和两个第一弹簧(14)，所述第二滑杆(8)水平设置在主体(10)的内部，所述移动套管(9)套设在第二滑杆(8)上，两个第一弹簧(14)分别套设在第二滑杆(8)的两端，两个第一弹簧(14)的一端分别与第二滑杆(8)的两端连接，两个第一弹簧(14)的另一端均与移动套管(9)连接，两个夹持组件分别设置在移动套管(9)的上方的两侧，所述第一气囊(11)设置在移动套管(9)的上方的中部；所述夹持组件包括加固套管(18)、第一升降套管(15)、第二升降套管(26)、固定杆(21)、两个第二弹簧(22)、两个滑动块(20)、两个连接杆(19)、两个第三滑杆(23)、两个弹性绳(16)和两个限位板(13)，所述加固套管(18)水平设置在移动套管(9)的上方的一侧，所述加固套管(18)与第二滑杆(8)相互垂直，所述固定杆(21)竖向设置在加固套管(18)的内部的中部，两个滑动块(20)均设置在加固套管(18)的内部，两个滑动块(20)分别设置在固定杆(21)的两侧，两个第二弹簧(22)的一端均与固定杆(21)连接，两个第二弹簧(22)的另一端分别与两个滑动块(20)连接，两个连接杆(19)分别水平设置在两个滑动块(20)的相互远离的一侧，两个第三滑杆(23)分别竖向设置在两个连接杆(19)的远离滑动块(20)的一端的上方，所述第一升降套管(15)和第二升降套管(26)分别套设在两个第三滑杆(23)上，两个弹性绳(16)分别设置在两个第三滑杆(23)的相互远离的一侧，两个弹性绳(16)的一端分别与第一升降套管(15)和第二升降套管(26)连接，两个弹性绳(16)的另一端分别与两个第三滑杆(23)的底端连接，两个限位板(13)中其中一个限位板(13)水平设置在两个第一升降套管(15)的靠近第二升降套管(26)的一侧，两个限位板(13)中另一个限位板(13)水平设置在两个第二升降套管(26)的靠近第一升降套管(15)的一侧；所述消毒机构包括驱组件、第一滑杆(6)、移动基座(2)和紫外线发射器(4)，所述第一滑杆(6)水平设置在顶盖(1)的内部，所述移动基座(2)套设在第一滑杆(6)上，所述驱动组件设置在第一滑杆(6)的上方，所述紫外线发射器(4)设置在移动基座(2)的下方。
