PCB字典

PCB专业术语中英文对照PCB（Printed Circuit Board）是印刷电路板的简称，是电子行业中的重要组成部分，广泛应用于各种电子设备中。

PCB的设计、制造和测试都涉及到许多专业术语，这些术语在中英文之间有不同的表达方式，有时会造成一些理解和沟通上的困难。

为了方便PCB从业者和爱好者学习和交流，本文收集了一些常用的PCB专业术语，并给出了中英文对照的表格，希望能够对大家有所帮助。

本文按照以下几个方面来分类PCB专业术语：PCB基本概念PCB线路PCB孔PCB表面处理PCB测试PCB设计PCB制造每个方面的术语都以表格的形式给出，其中第一列是中文术语，第二列是英文术语，第三列是英文缩写（如果有的话），第四列是简要的解释或注释（如果需要的话）。

表格中的序号仅供参考，不代表任何优先级或重要性。

PCB基本概念序号中文英文缩写解释或注释1印刷电路板Printed Circuit Board PCB一种用导电图形连接电子元器件的硬性或柔性板材2印刷线路板Printed Wiring Board PWB与PCB同义，但更强调线路而非电路3单面板Single-sided Board SSB只有一面有导电图形的PCB4双面板Double-sided Board DSB两面都有导电图形，并通过金属化孔相连的PCB5多层板Multilayer Board MLB由三层或以上导电图形层叠合而成，并通过金属化孔相连的PCB 6刚性板Rigid Board由刚性基材制成的PCB7挠性板Flexible Board由柔性基材制成的PCB8刚挠结合板Rigid-flex Board由刚性和柔性基材组合而成的PCB9金属基板Metal Base Board由金属或金属复合材料作为基材的PCB10高频板High FrequencyBoard由具有特殊介电常数和损耗因数的基材制成的PCB，适用于高频信号传输PCB线路序号中文英文缩写解释或注释1线路图形CircuitPattern由导电材料（通常是铜箔）构成的电路图形，也称为线路或走线2线宽Line Width线路图形的宽度，通常用mil（千分之一英寸）或mm表示序号中文英文缩写解释或注释3线距LineSpacing相邻两条线路图形之间的距离，也称为间距或间隙4焊盘Pad连接元器件引脚或孔的圆形或方形的导电区域，也称为焊点或焊接区5过孔Via连接不同层次线路图形的金属化孔，也称为过孔孔或过孔焊盘6埋孔Buried Via连接内层线路图形但不穿透整个板的金属化孔，也称为埋藏式过孔7盲孔Blind Via连接外层和内层线路图形但不穿透整个板的金属化孔，也称为盲埋式过孔8阻焊层Solder Mask 覆盖在导电图形上的绝缘保护层，用于防止焊接时发生短路或氧化，通常是绿色或其他颜色9字符层Legend 印在PCB表面的文字、符号或标识，用于标明元器件位置、型号、方向等信息，通常是白色或其他颜色PCB孔序号中文英文缩写解释或注释1孔Hole 在PCB上打的圆形孔，用于连接不同层次的线路图形或安装元器件2钻孔Drilling在PCB上打孔的过程，通常使用机械钻头或激光钻头3金属化孔Plated-through Hole PTH在孔壁上镀一层金属（通常是铜）的孔，用于导电或焊接4非金属化孔Non-plated-throughHoleNPTH没有在孔壁上镀金属的孔，用于安装元器件或固定PCB5导通孔Through-hole穿透整个板的金属化孔，也称为通孔6连接孔Connection Hole连接不同层次线路图形的金属化孔，也称为连接点7安装孔Mounting Hole用于固定PCB的非金属化孔，也称为固定孔或螺丝孔PCB表面处理序号中文英文缩写解释或注释1无铅焊接Lead-freeSoldering使用不含铅的焊料进行焊接的过程，符合环保要求2有铅焊接LeadedSoldering使用含铅的焊料进行焊接的过程，有一定的环境污染风险3沉金Immersion Gold 在PCB表面沉积一层金属金的化学方法，用于提高导电性和耐腐蚀性，也称为化学镀金或ENIG（Electroless Nickel Immersion Gold）4沉锡Immersion Tin 在PCB表面沉积一层金属锡的化学方法，用于提高导电性和耐腐蚀性，也称为化学镀锡或ISn5沉银ImmersionSilver在PCB表面沉积一层金属银的化学方法，用于提高导电性和耐腐蚀性，也称为化学镀银或IAg6热风平整化Hot Air SolderLevelingHASL在PCB表面涂覆一层熔融的焊料，然后用热风吹去多余的焊料，形成一层平整的焊料层，用于提高导电性和耐腐蚀性，也称为热风喷锡或HOTPCB测试序号中文英文缩写解释或注释1电气测试Electrical Test检测PCB上的导电图形是否符合设计要求和规范的测试方法，用于发现开路、短路、阻抗不匹配等问题2飞针测试Flying Probe Test使用移动的探针对PCB上的焊盘或过孔进行点对点的电气测试的方法，适用于小批量或样品的测试3治具测试Fixture Test使用固定的探针阵列对PCB上的焊盘或过孔进行一次性的电气测试的方法，适用于大批量或标准化的测试4光学检测Optical Inspection使用光学设备（如显微镜、放大镜、相机等）对PCB的外观进行检查的方法，用于发现划痕、污渍、裂纹等缺陷5自动光学检测Automatic OpticalInspectionAOI使用自动化的光学设备和图像处理软件对PCB进行检测和分析的方法，用于提高检测效率和准确性PCB设计序号中文英文缩写解释或注释1原理图Schematic用符号表示电路元件和连接关系的图形，也称为电路图或逻辑图2网表Netlist用文本表示电路元件和连接关系的文件，也称为连接表或节点表3布局Layout 用图形表示PCB上元件和线路的位置和形状的过程或结果，也称为版图或布线4版面编辑器LayoutEditor用于进行PCB布局的软件工具，也称为版图编辑器或布线软件5元件库Library存储元件符号、封装、参数等信息的数据库，也称为库文件或元件资料库PCB制造序号中文英文缩写解释或注释1切割Cutting将大片的基材切割成小块的过程，也称为分板或划片2钻孔Drilling在PCB上打孔的过程，通常使用机械钻头或激光钻头3金属化Plating在PCB上镀一层金属（通常是铜）的过程，用于形成导电图形或金属化孔4蚀刻Etching 使用化学溶液去除多余的金属层，留下所需的导电图形的过程，也称为腐蚀或刻蚀5压合Lamination 将多层基材和预浸树脂层（Prepreg）叠合在一起，并加热压力使其粘合成一体的过程，也称为叠合或复合6表面处理SurfaceFinishing在PCB表面涂覆一层金属或非金属的保护层，用于提高导电性、耐腐蚀性和焊接性的过程，也称为表面镀层或表面涂层。

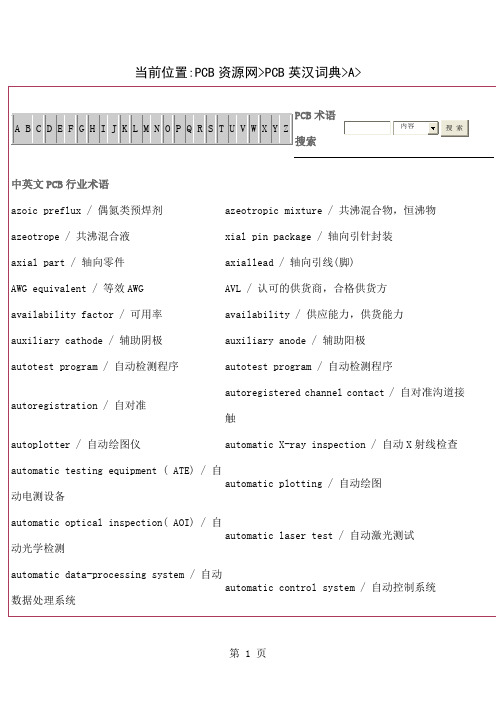

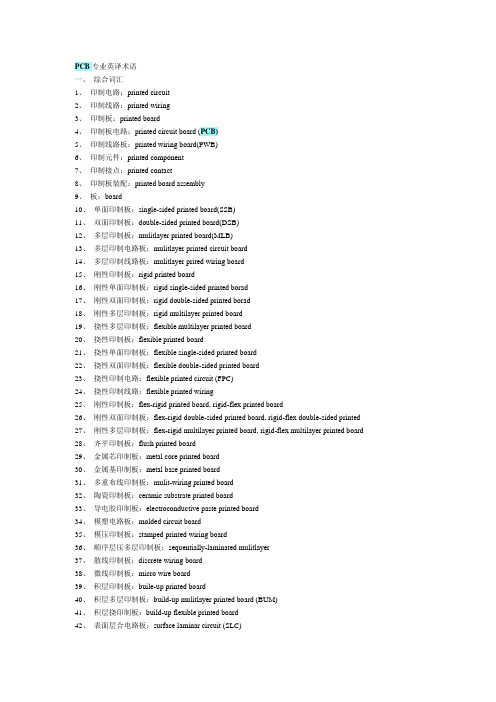

PCB专业英译术语一、综合词汇1、印制电路：printed circuit2、印制线路：printed wiring3、印制板：printed board4、印制板电路：printed circuit board (PCB)5、印制线路板：printed wiring board(PWB)6、印制元件：printed component7、印制接点：printed contact8、印制板装配：printed board assembly9、板：board10、单面印制板：single-sided printed board(SSB)11、双面印制板：double-sided printed board(DSB)12、多层印制板：mulitlayer printed board(MLB)13、多层印制电路板：mulitlayer printed circuit board14、多层印制线路板：mulitlayer prited wiring board15、刚性印制板：rigid printed board16、刚性单面印制板：rigid single-sided printed borad17、刚性双面印制板：rigid double-sided printed borad18、刚性多层印制板：rigid multilayer printed board19、挠性多层印制板：flexible multilayer printed board20、挠性印制板：flexible printed board21、挠性单面印制板：flexible single-sided printed board22、挠性双面印制板：flexible double-sided printed board23、挠性印制电路：flexible printed circuit (FPC)24、挠性印制线路：flexible printed wiring25、刚性印制板：flex-rigid printed board, rigid-flex printed board26、刚性双面印制板：flex-rigid double-sided printed board, rigid-flex double-sided printed27、刚性多层印制板：flex-rigid multilayer printed board, rigid-flex multilayer printed board28、齐平印制板：flush printed board29、金属芯印制板：metal core printed board30、金属基印制板：metal base printed board31、多重布线印制板：mulit-wiring printed board32、陶瓷印制板：ceramic substrate printed board33、导电胶印制板：electroconductive paste printed board34、模塑电路板：molded circuit board35、模压印制板：stamped printed wiring board36、顺序层压多层印制板：sequentially-laminated mulitlayer37、散线印制板：discrete wiring board38、微线印制板：micro wire board39、积层印制板：buile-up printed board40、积层多层印制板：build-up mulitlayer printed board (BUM)41、积层挠印制板：build-up flexible printed board42、表面层合电路板：surface laminar circuit (SLC)43、埋入凸块连印制板：B2it printed board44、多层膜基板：multi-layered film substrate(MFS)45、层间全内导通多层印制板：ALIVH multilayer printed board46、载芯片板：chip on board (COB)47、埋电阻板：buried resistance board48、母板：mother board49、子板：daughter board50、背板：backplane51、裸板：bare board52、键盘板夹心板：copper-invar-copper board53、动态挠性板：dynamic flex board54、静态挠性板：static flex board55、可断拼板：break-away planel56、电缆：cable57、挠性扁平电缆：flexible flat cable (FFC)58、薄膜开关：membrane switch59、混合电路：hybrid circuit60、厚膜：thick film61、厚膜电路：thick film circuit62、薄膜：thin film63、薄膜混合电路：thin film hybrid circuit64、互连：interconnection65、导线：conductor trace line66、齐平导线：flush conductor67、传输线：transmission line68、跨交：crossover69、板边插头：edge-board contact70、增强板：stiffener71、基底：substrate72、基板面：real estate73、导线面：conductor side74、元件面：component side75、焊接面：solder side76、印制：printing77、网格：grid78、图形：pattern79、导电图形：conductive pattern80、非导电图形：non-conductive pattern81、字符：legend82、标志：mark[/size]作者：ilww 2004-11-10 16:18:00)二、基材：1、基材：base material2、层压板：laminate3、覆金属箔基材：metal-clad bade material4、覆铜箔层压板：copper-clad laminate (CCL)5、单面覆铜箔层压板：single-sided copper-clad laminate6、双面覆铜箔层压板：double-sided copper-clad laminate7、复合层压板：composite laminate8、薄层压板：thin laminate9、金属芯覆铜箔层压板：metal core copper-clad laminate10、金属基覆铜层压板：metal base copper-clad laminate11、挠性覆铜箔绝缘薄膜：flexible copper-clad dielectric film12、基体材料：basis material13、预浸材料：prepreg14、粘结片：bonding sheet15、预浸粘结片：preimpregnated bonding sheer16、环氧玻璃基板：epoxy glass substrate17、加成法用层压板：laminate for additive process18、预制内层覆箔板：mass lamination panel19、内层芯板：core material20、催化板材：catalyzed board ,coated catalyzed laminate21、涂胶催化层压板：adhesive-coated catalyzed laminate22、涂胶无催层压板：adhesive-coated uncatalyzed laminate23、粘结层：bonding layer24、粘结膜：film adhesive25、涂胶粘剂绝缘薄膜：adhesive coated dielectric film26、无支撑胶粘剂膜：unsupported adhesive film27、覆盖层：cover layer (cover lay)28、增强板材：stiffener material29、铜箔面：copper-clad surface30、去铜箔面：foil removal surface31、层压板面：unclad laminate surface32、基膜面：base film surface33、胶粘剂面：adhesive faec34、原始光洁面：plate finish35、粗面：matt finish36、纵向：length wise direction37、模向：cross wise direction38、剪切板：cut to size panel39、酚醛纸质覆铜箔板：phenolic cellulose paper copper-clad laminates(phenolic/paper CCL)40、环氧纸质覆铜箔板：epoxide cellulose paper copper-clad laminates (epoxy/paper CCL)41、环氧玻璃布基覆铜箔板：epoxide woven glass fabric copper-clad laminates42、环氧玻璃布纸复合覆铜箔板：epoxide cellulose paper core, glass cloth surfaces copper-clad laminates43、环氧玻璃布玻璃纤维复合覆铜箔板：epoxide non woven/woven glass reinforced copper-clad laminates44、聚酯玻璃布覆铜箔板：ployester woven glass fabric copper-clad laminates45、聚酰亚胺玻璃布覆铜箔板：polyimide woven glass fabric copper-clad laminates46、双马来酰亚胺三嗪环氧玻璃布覆铜箔板：bismaleimide/triazine/epoxide woven glass fabric copper-clad lamimates47、环氧合成纤维布覆铜箔板：epoxide synthetic fiber fabric copper-clad laminates48、聚四乙烯玻璃纤维覆铜箔板：teflon/fiber glass copper-clad laminates49、超薄型层压板：ultra thin laminate50、陶瓷基覆铜箔板：ceramics base copper-clad laminates51、紫外线阻挡型覆铜箔板：UV blocking copper-clad laminates作者：ilww 2004-11-10 16:19:00)三、基材的材料1、A阶树脂：A-stage resin2、B阶树脂：B-stage resin3、C阶树脂：C-stage resin4、环氧树脂：epoxy resin5、酚醛树脂：phenolic resin6、聚酯树脂：polyester resin7、聚酰亚胺树脂：polyimide resin8、双马来酰亚胺三嗪树脂：bismaleimide-triazine resin9、丙烯酸树脂：acrylic resin10、三聚氰胺甲醛树脂：melamine formaldehyde resin11、多官能环氧树脂：polyfunctional epoxy resin12、溴化环氧树脂：brominated epoxy resin13、环氧酚醛：epoxy novolac14、氟树脂：fluroresin15、硅树脂：silicone resin16、硅烷：silane17、聚合物：polymer18、无定形聚合物：amorphous polymer19、结晶现象：crystalline polamer20、双晶现象：dimorphism21、共聚物：copolymer22、合成树脂：synthetic23、热固性树脂：thermosetting resin24、热塑性树脂：thermoplastic resin25、感光性树脂：photosensitive resin26、环氧当量：weight per epoxy equivalent (WPE)27、环氧值：epoxy value28、双氰胺：dicyandiamide29、粘结剂：binder30、胶粘剂：adesive31、固化剂：curing agent32、阻燃剂：flame retardant33、遮光剂：opaquer34、增塑剂：plasticizers35、不饱和聚酯：unsatuiated polyester36、聚酯薄膜：polyester37、聚酰亚胺薄膜：polyimide film (PI)38、聚四氟乙烯：polytetrafluoetylene (PTFE)39、聚全氟乙烯丙烯薄膜：perfluorinated ethylene-propylene copolymer film (FEP)40、增强材料：reinforcing material41、玻璃纤维：glass fiber42、E玻璃纤维：E-glass fibre43、D玻璃纤维：D-glass fibre44、S玻璃纤维：S-glass fibre45、玻璃布：glass fabric46、非织布：non-woven fabric47、玻璃纤维垫：glass mats48、纱线：yarn49、单丝：filament50、绞股：strand51、纬纱：weft yarn52、经纱：warp yarn53、但尼尔：denier54、经向：warp-wise55、纬向：weft-wise, filling-wise56、织物经纬密度：thread count57、织物组织：weave structure58、平纹组织：plain structure59、坏布：grey fabric60、稀松织物：woven scrim61、弓纬：bow of weave62、断经：end missing63、缺纬：mis-picks64、纬斜：bias65、折痕：crease66、云织：waviness67、鱼眼：fish eye68、毛圈长：feather length69、厚薄段：mark70、裂缝：split71、捻度：twist of yarn72、浸润剂含量：size content73、浸润剂残留量：size residue74、处理剂含量：finish level75、浸润剂：size76、偶联剂：couplint agent77、处理织物：finished fabric78、聚酰胺纤维：polyarmide fiber79、聚酯纤维非织布：non-woven polyester fabric80、浸渍绝缘纵纸：impregnating insulation paper81、聚芳酰胺纤维纸：aromatic polyamide paper82、断裂长：breaking length83、吸水高度：height of capillary rise84、湿强度保留率：wet strength retention85、白度：whitenness86、陶瓷：ceramics87、导电箔：conductive foil88、铜箔：copper foil89、电解铜箔：electrodeposited copper foil (ED copper foil)90、压延铜箔：rolled copper foil91、退火铜箔：annealed copper foil92、压延退火铜箔：rolled annealed copper foil (RA copper foil)93、薄铜箔：thin copper foil94、涂胶铜箔：adhesive coated foil95、涂胶脂铜箔：resin coated copper foil (RCC)96、复合金属箔：composite metallic material97、载体箔：carrier foil98、殷瓦：invar99、箔（剖面）轮廓：foil profile100、光面：shiny side101、粗糙面：matte side102、处理面：treated side103、防锈处理：stain proofing104、双面处理铜箔：double treated foil作者：ilww 2004-11-10 16:20:00)四、设计1、原理图：shematic diagram2、逻辑图：logic diagram3、印制线路布设：printed wire layout4、布设总图：master drawing5、可制造性设计：design-for-manufacturability6、计算机辅助设计：computer-aided design.(CAD)7、计算机辅助制造：computer-aided manufacturing.(CAM)8、计算机集成制造：computer integrat manufacturing.(CIM)9、计算机辅助工程：computer-aided engineering.(CAE)10、计算机辅助测试：computer-aided test.(CAT)11、电子设计自动化：electric design automation .(EDA)12、工程设计自动化：engineering design automaton .(EDA2)13、组装设计自动化：assembly aided architectural design. (AAAD)14、计算机辅助制图：computer aided drawing15、计算机控制显示：computer controlled display .(CCD)16、布局：placement17、布线：routing18、布图设计：layout19、重布：rerouting20、模拟：simulation21、逻辑模拟：logic simulation22、电路模拟：circit simulation23、时序模拟：timing simulation24、模块化：modularization25、布线完成率：layout effeciency26、机器描述格式：machine descriptionm format .(MDF)27、机器描述格式数据库：MDF databse28、设计数据库：design database29、设计原点：design origin30、优化（设计）：optimization (design)31、供设计优化坐标轴：predominant axis32、表格原点：table origin33、镜像：mirroring34、驱动文件：drive file35、中间文件：intermediate file36、制造文件：manufacturing documentation37、队列支撑数据库：queue support database38、元件安置：component positioning39、图形显示：graphics dispaly40、比例因子：scaling factor41、扫描填充：scan filling42、矩形填充：rectangle filling43、填充域：region filling44、实体设计：physical design45、逻辑设计：logic design46、逻辑电路：logic circuit47、层次设计：hierarchical design48、自顶向下设计：top-down design49、自底向上设计：bottom-up design50、线网：net51、数字化：digitzing52、设计规则检查：design rule checking53、走（布）线器：router (CAD)54、网络表：net list55、计算机辅助电路分析：computer-aided circuit analysis56、子线网：subnet57、目标函数：objective function58、设计后处理：post design processing (PDP)59、交互式制图设计：interactive drawing design60、费用矩阵：cost metrix61、工程图：engineering drawing62、方块框图：block diagram63、迷宫：moze64、元件密度：component density65、巡回售货员问题：traveling salesman problem66、自由度：degrees freedom67、入度：out going degree68、出度：incoming degree69、曼哈顿距离：manhatton distance70、欧几里德距离：euclidean distance71、网络：network72、阵列：array73、段：segment74、逻辑：logic75、逻辑设计自动化：logic design automation76、分线：separated time77、分层：separated layer78、定顺序：definite sequenc作者：ilww 2004-11-10 16:21:00)五、形状与尺寸：1、导线（通道）：conduction (track)2、导线（体）宽度：conductor width3、导线距离：conductor spacing4、导线层：conductor layer5、导线宽度/间距：conductor line/space6、第一导线层：conductor layer No.17、圆形盘：round pad8、方形盘：square pad9、菱形盘：diamond pad10、长方形焊盘：oblong pad11、子弹形盘：bullet pad12、泪滴盘：teardrop pad13、雪人盘：snowman pad14、V形盘：V-shaped pad15、环形盘：annular pad16、非圆形盘：non-circular pad17、隔离盘：isolation pad18、非功能连接盘：monfunctional pad19、偏置连接盘：offset land20、腹（背）裸盘：back-bard land21、盘址：anchoring spaur22、连接盘图形：land pattern23、连接盘网格阵列：land grid array24、孔环：annular ring25、元件孔：component hole26、安装孔：mounting hole27、支撑孔：supported hole28、非支撑孔：unsupported hole29、导通孔：via30、镀通孔：plated through hole (PTH)31、余隙孔：access hole32、盲孔：blind via (hole)33、埋孔：buried via hole34、埋/盲孔：buried /blind via35、任意层内部导通孔：any layer inner via hole (ALIVH)36、全部钻孔：all drilled hole37、定位孔：toaling hole38、无连接盘孔：landless hole39、中间孔：interstitial hole40、无连接盘导通孔：landless via hole41、引导孔：pilot hole42、端接全隙孔：terminal clearomee hole43、准表面间镀覆孔：quasi-interfacing plated-through hole44、准尺寸孔：dimensioned hole45、在连接盘中导通孔：via-in-pad46、孔位：hole location47、孔密度：hole density48、孔图：hole pattern49、钻孔图：drill drawing50、装配图：assembly drawing51、印制板组装图：printed board assembly drawing52、参考基准：datum referan電路板朮語總整理*****A*****Abietic Acid松脂酸.Abrasion Resistance耐磨性.Abrasives磨料,刷材.ABS樹脂.Absorption吸收(入).Ac Impedance交流阻抗.Accelerated Test(Aging)加速老化(試驗). Acceleration速化反應.Accelerator 加速劑,速化劑.Acceptability,Acceptance 允收性,允收.Access Hole露出孔,穿露孔.Accuracy准確度.Acid Number (Acid Value)酸值.Acoustic Microscope (AM)感音成像顯微鏡. Acrylic壓克力(聚丙烯酸樹脂).Actinic Light (or Intensity, or Radiation)有效光. Activation活化.Activator活化劑.Active Carbon活性炭.Active Parts(Devices)主動零件.Acutance解像銳利度.Addition Agent添加劑.Additive Process加成法.Adhesion附著力.Adhesion Promotor附著力促進劑.Adhesive膠類或接著劑.Admittance導納(阻抗的倒數).Aerosol噴霧劑,氣熔膠,氣懸體.Aging老化.Air Inclusion氣泡夾雜.Air Knife風刀.Algorithm演算法.Aliphatic Solvent脂肪族溶劑.Aluminium Nitride(AlN)氮化鋁.Ambient Tamp環境溫度.Amorphous無定形,非晶形.Amp-Hour安培小時.Analog Circuit/Analog Signal類比電路/類比訊號. Anchoring Spurs著力爪.Angle of Contack接觸角.Angle of Attack攻角.Anion陰離子.Anisotropic異向性,單向的.Anneal 韌化(退火).Annular Ring孔環.Anode陽極.Anode Sludge陽極泥.Anodizing陽極化.ANSI美國標準協會.Anti-Foaming Agent消泡劑.Anti-pit Agent抗凹劑.AOI自動光學檢驗.Apertures開口,鋼版開口.AQL品質允收水準.AQL(Acceptable Quality Level)允收品質水準.Aramid Fiber聚醯胺纖維.Arc Resistance耐電弧性.Array排列.Artwork底片.ASIC特定用途勣體電路器.Aspect Ratio縱橫比.Assembly組裝裝配.A-stage A階段.ATE自動電測設備.Attenuation訊號衰減.Autoclave壓力鍋.Axial-lead軸心引腳.Azeotrope共沸混合液.*****B*****Back Light (Back Lighting)背光法.Back Taper反錐斜角.Backpanels, Backplanes支撐板.Back-up 墊板.Balanced Transmission Lines平衡式傳輸線.Ball Grid Array球腳陣列(封裝).Bandability彎曲性.Banking Agent護岸劑.Bare Chip Assembly裸體晶片組裝.Barrel孔壁,滾鍍.Base Material基材.Basic Grid基本方格.Batch批.Baume波美度(凡液體比重比水重則 Be=145-(145÷Sp.Gr) 凡液體比重比水輕則 Be=140÷(Sp.Gr-130)*Sp.Gr 為比重即同體勣物質對"純水"1g/cm的比值). Beam lead光芒式的平行密集引腳.Bed-of-Nail Testing針床測試.Bellows Conact彈片式接觸.Beta Ray Backscatter貝他射線反彈散射. Bevelling切斜邊.Bias斜張綱布,斜纖法.Bi-Level Stencil]雙階式鋼板.Binder粘結劑.Bits頭(Drill Bits).Black Oxide黑氧化層.Blanking沖空斷開.Bleack 漂洗.Bleeding溢流.Blind Via Hole肓通孔.Blister局部性分層或起泡.Block Diagram電路系統塊圖. Blockout封綱.Blotting干印.Blotting Paper吸水紙.Blow Hole吹孔.Blue Plaque藍紋(錫面鈍化層).Blur Edge (Circle)模糊邊帶(圈).Bomb Sight彈標.Bond Strength結合強度.Bondability結合性.Bonding Layer結合層接著層.Bonding Sheet(Layer)接合片.Bonding Wire結合線.Bow, Bowing板彎.Braid編線.Brazing硬焊(用含銀的銅鋅合金焊條). 在425℃~870℃下進行熔接的方式). Break Point顯像點.Break-away Panel可斷開板. Breakdown V oltage崩潰電壓.Break-out破出.Bridging搭橋.Bright Dip光澤浸漬處理.Brightener光澤劑.Brown Oxide棕氧化.Brush Plating刷鍍.B-stageB階段.Build Up Process增層法制程.Build-up堆積.Bulge鼓起.Bump 突塊.Bumping Process凸塊制程.Buoyancy浮力.Buried Via Hole埋導孔.Burn-in高溫加速老化試驗.Burning燒焦.Burr毛頭.Bus Bar匯電杆.Butter Coat 外表樹脂層.*****C*****C4 Chip JointC4晶片焊接.Cable電纜.CAD電腦輔助設計.Calendered Fabric軋平式綱布.Cap Lamination帽式壓合法.Capacitance電容.Capacitive Coupling電容耦合.Capillary Action毛細作用.Carbide碳化物.Carbon Arc Lamp碳弧燈.Carbon Treatment, Active活化炭處理.Card卡板.Card Cages/Card Racks電路板搆裝箱. Carlson Pin卡氏定位稍.Carrier載體.Cartridge濾心.Castallation堡型勣體電路器.Catalyzed Board, Catalyzed Substrate催化板材. Catalyzing催化.Cathode陰極.Cation陰向離子, 陽离子.Caul Plate隔板.Cavitation空泡化半真空.Center-to-Center Spacing中心間距. Ceramics陶瓷.Cermet陶金粉.Certificate証明書.CFC氟氫碳化物.Chamfer倒角.Characteristic Impedance特性阻抗.Chase綱框.Check List檢查清單.Chelate螯合.Chemical Milling化學研磨.Chemical Resistance抗化性.Chemisorption化學吸附.Chip晶片(粒).Chip Interconnection晶片互連.Chip on Board晶片粘著板.Chip On Glass晶玻接裝(COG).Chisel鑽針的尖部.Chlorinated Solvent含氯溶劑,氯化溶劑. Circumferential Separation環狀斷孔.Clad/Cladding披覆.Clean Room無塵室.Cleanliness清潔度.Clearance余地,余環.Clinched Lead Terminal緊箝式引腳.Clinched-wire Through Connection通孔彎線連接法. Clip Terminal繞線端接.Coat, Coating皮膜表層.Coaxial Cable同軸纜線.Coefficient of Thermal Expansion熱膨脹系數.Co-Firing共繞.Cold Flow冷流.Cold Solder Joint冷焊點.Collimated Light平行光.Colloid膠體.Columnar Structure柱狀組織.Comb Pattern梳型電路.Complex Ion錯離子.Component Hole零件孔.Component Orientation零件方向.Component Side組件面.Composites,(CEM-1,CEM-3)復合板材. Condensation Soldering凝熱焊接,液化放熱焊接. Conditioning整孔.Conductance導電.Conductive Salt導電鹽.Conductivity導電度.Conductor Spacing導體間距.Conformal Coating貼護層.Conformity吻合性, 服貼性.Connector連接器.Contact Angle接觸角.Contact Area接觸區.Contact Resistance接觸電阻.Continuity連通性.Contract Service協力廠,分包廠. Controlled Depth Drilling定深鑽孔. Conversion Coating 轉化皮膜. Coplanarity共面性.Copolymer共聚物.Copper Foil銅皮.Copper Mirror Test銅鏡試驗.Copper Paste銅膏.Copper-Invar-Copper (CIC)綜合夾心板. Core Material內層板材,核材.Corner Crack 通孔斷角.Corner Mark板角標記. Counterboring方型擴孔. Countersinking錐型擴孔.Coupling Agent 偶合劑.Coupon, Test Coupon板邊試樣. Coverlay/Covercoat表護層.Crack裂痕.Crazing白斑.Crease皺折.Creep潛變.Crossection Area截面積. Crosshatch Testing十字割痕試驗. Crosshatching十字交叉區. Crosslinking, Crosslinkage交聯,架橋. Crossover越交,搭交.Crosstalk雜訊, 串訊.Crystalline Melting Point晶體熔點.C-Stage C階段.Cure硬化,熟化.Current Density電流密度.Current-Carrying Capability載流能力. Curtain Coating濂塗法.*****D*****Daisy Chained Design菊瓣設計. Datum Reference基准參考. Daughter Board子板.Debris碎屑,殘材.Deburring去毛頭.Declination Angle斜射角.Definition邊緣逼真度.Degradation 劣化.Degrasing脫脂.Deionized Water去離子水.Delamination分離.Dendritic Growth 枝狀生長.Denier丹尼爾(是編織紡織所用各種紗類直徑單位,定義9000米紗束所具有的重量(以克米計)).Densitomer透光度計.Dent凹陷.Deposition 皮膜處理.Desiccator干燥器.Desmearing去膠渣.Desoldering解焊.Developer顯像液,顯像機.Developing顯像.Deviation偏差.Device電子元件.Dewetting縮錫.D-glassD玻璃.Diaze Film偶氮棕片.Dichromate重鉻酸鹽.Dicing晶片分割.Dicyandiamide(Dicy)雙氰胺.Die 沖模.Die Attach晶粒安裝.Die Bonding晶粒接著.Die Stamping沖壓.Dielectric 介質.Dielectric Breakdown V oltage介質崩潰電壓.Dielectric Constant介質常數.Dielectric Strength介質強度.Differential Scanning Calorimetry(DSC)微差掃瞄熱卡分析法. Diffusion Layer擴散層.Digitizing數位化.Dihedral Angle雙反斜角.Dimensional Stability尺度安定性.Diode二極體.Dip Coating浸塗法.Dip Soldering浸焊法.DIP(Dual Inline Package)雙排腳封裝體.Dipole偶極,雙極.Direct / Indirect Stencil直接/間接版膜.Direct Emulsion直接乳膠.Direct Plating直接電鍍.Discrete Compenent散裝零件.Discrete Wiring Board散線電路板,復線板.Dish Down碟型下陷.Dispersant分散劑.Dissipation Factor散失因素.Disspation Factor散逸因子.Disturbed Joint受擾焊點.Doctor Blade修平刀,刮平刀.Dog Ear狗耳.Doping摻雜.Double Layer雙電層.Double Treated Foil雙面處理銅箔.Drag In / Drag Out帶[進/帶出.Drag Soldering拖焊.Drawbridging吊橋效應.Drift漂移.Drill Facet鑽尖切削面.Drill Pointer鑽針重磨機.Drilled Blank已鑽孔的裸板.Dross浮渣.Drum Side銅箔光面.Dry Film干膜.Dual Wave Soldering 雙波焊接.Ductility展性.Dummy Land假焊墊.Dummy, Dummying假鍍(片).Durometer橡膠硬度計.DYCOstrate電漿蝕孔增層法.Dynamic Flex(FPC)動態軟板.*****E*****E-Beam (Electron Beam)電子束.Eddy Current渦電流.Edge Spacing板邊空地.Edge-Board Connector板邊(金手指)承接器.Edge-Board Contact板邊金手指.Edge-Dip Solderability Test板邊焊錫性測試. EDTA乙二胺四乙酸.Effluent排放物.E-glass電子級玻璃.Elastomer彈性體.Electric Strength(耐)電性強度. Electrodeposition電鍍.Electro-deposition Photoresist電著光阻, 電泳光阻. Electroforming電鑄.Electroless-Deposition無電鍍.Electrolytic Tough Pitch電解銅..Electrolytic-Cleaning電解清洗.Electro-migration電遷移.Electro-phoresis電泳動, 電滲.Electro-tinning鍍錫.Electro-Winning電解冶煉.Elongation 延伸性, 延伸率.Embossing凸出性壓花.EMF(Electromotive Force)電動勢.EMI(Electromagnetic Interference)電磁干擾. Emulsion乳化.Emulsion Side藥膜面.Encapsulating膠囊.Encroachment沾污,侵犯.End Tap封頭.Entek有機護銅處理.Entrapment夾雜物.Entry Material蓋板.Epoxy Resin環氧樹脂.Etch Factor蝕刻因子.Etchant蝕刻劑(液).Etchback回蝕.Etching Indicator蝕刻指標.Etching Resist蝕刻阻劑.Eutetic Composition共融組成.Exotherm放熱(曲線).Exposure曝光.Eyelet鉚眼.*****F*****Fabric綱布.Face Bonding反面朝下結合.Failure故障.Fan Out Wiring/Fan In Wiring扇出布線/扇入布線. Farad 法拉.Farady法拉第.Fatigue Strength抗疲勞強度.Fault缺陷.Fault Plane斷層面.Feed Through Hole導通孔.Feeder 進料器.Fiber Exposure玻纖顯露.Fiducial Mark基准記號.Filament纖絲.Fill緯向.Filler填充料.Fillet內圓填角.Film底片.Film Adhesive接著膜,粘合膜.Filter過濾器.Fine Line細線.Fine Pitch密腳距,密線距,密墊距. Fineness粒度, 純度.Finger手指.Finishing終修(飾).Finite Element Method有限要素分析法. First Article首產品.First Pass-Yield初檢良品率.Fixture夾具.Flair刃角變形.Flame Point自燃點.Flame Resistant耐燃性.Flammability Rate燃性等級.Flare扇形崩口.Flash Plating閃鍍.Flashover閃絡.Flat Cable扁平排線.Flat Pack扁平封裝(之零件).Flatness平坦度.Flexible Printed Circuit (FPC)軟板.Flexural Failure撓曲損壞.Flexural Module彎曲模數, 抗撓性模數. Flexural Strength抗撓強度.Flip Chip覆晶,扣晶.Flocculation絮凝.Flood Stroke Print覆墨沖程印刷.Flow Soldering (Wave Soldering)流焊. Fluorescence熒光.Flurocarbon Resin碳氟樹脂.Flush Conductor嵌入式線路 , 貼平式導體. Flush Point閃火點.Flute退屑槽.Flux助焊劑.Foil Burr銅箔毛邊.Foil Lamination銅箔壓板法.Foot殘足(干膜殘余物).Foot Print (Land Pattern)腳墊.Foreign Material 外來物,異物.Form-to-List布線說明清單.Four Point Twisting四點扭曲法.Free Radical自由基.Freeboard干舷.Frequency頻率.Frit 玻璃熔料.Fully-Additive Process全加成法.Fungus Resistance抗霉性.Fused Coating熔錫層.Fusing熔合.Fusing Fluid助熔液.*****G*****G-10由連續玻纖所織成的玻纖布與環氧樹脂粘結劑所復合成的材料.Gage, Gauge量規.Gallium Arsenide (GaAs)砷化鎵.Galvanic Corrosion賈凡尼式腐蝕(電解式腐蝕).Galvanic Series賈凡尼次序(電動次序).Galvanizing鍍鋅.GAP第一面分離,長刃斷開.Gate Array閘列,閘極陣列.Gel Time膠化時間.Gelation Particle膠凝點.Gerber Data ,Gerber File格博檔案(是美商Gerber公司專為PCB面線路圖形與孔位,所發展一系列完整的軟體檔案).Ghost Image陰影.Gilding鍍金(現為:Glod Plating).Glass Fiber玻纖.Glass Fiber Protrusion/Gouging, Groove玻纖突出/挖破.Glass Transition Temperature, Tg玻璃態轉化溫度.Glaze釉面,釉料.Glob Top圓頂封裝體.Glouble Test球狀測試法.Glycol (Ethylene Glycol)乙二醇.Golden Board測試用標準板.Grain Size結晶粒度.Grass Leak 大漏.Grid標准格.Ground Plane /Earth Plane接地層.Ground Plane Clearance接地空環.Guide Pin導針.Gull /Wing Lead鷗翼引腳.*****H*****Halation環暈.Half Angle半角.Halide鹵化物.Haloing白圈,白邊.Halon海龍,是CFC"氟碳化物"的一種商品名.Hard Anodizing硬陽極化.Hard Chrome Plating鍍硬鉻.Hard Soldering硬焊.Hardener (Curing Agent)硬化劑(或Curing Agent).Hardness硬度.Haring-Blum Cell海固槽.Harness電纜組合.Hay Wire跳線.Heat Cleaning燒潔.Heat Dissipation散熱.Heat Distortion Point (Temp)熱變形點(溫度).Heat Sealing熱封.Heat Sink Plane散熱層.Heat Transfer Paste導熱膏.Heatsink Tool散熱工具.Hertz(Hz)赫.High Efficiency Particulate Air Filter (HEPA)高效空氣塵粒過瀘機. Hipot Test 高壓電測.Hi-Rel高度靠度.Hit 擊(鑽孔時鑽針每一次"刺下"的動作).Holding Time停置時間.Hole Breakout孔位破出.Hole Counter數孔機.Hole Density孔數密度.Hole Preparation通孔准備.Hole Pull Strength孔壁強度.Hole V oid破洞.Hook 切削刀緣外凸.Hot Air Levelling噴錫.Hot Bar Soldering熱把焊接.Hot Gas Soldering熱風手焊.HTE(High Temperature Elongation)高溫延伸性.Hull Cell哈氏槽.Hybrid Integrated Circuit混成電路.Hydraulic Bulge Test液壓鼓起試驗.Hydrogen Embrittlement氫脆.Hydrogen Overvoltage氫過(超)電壓.Hydrolysis水解.Hydrophilic親水性.Hygroscopic吸溼性.Hypersorption超吸咐.*****I*****I.C. Socket勣體電路器插座.Icicle錫尖.Illuminance照度.Image Transfer影像轉移.Immersion Plating浸鍍.Impedance阻抗.Impedance Match阻抗匹配.Impregnate含浸.In-Circuit Testing組裝板電測.Inclusion異物,夾雜物.Indexing Hole基准孔.Inductance(L)電感.Infrared(IR)紅外線.Input/Output輸入/輸出.Insert, Insertion插接.Inspection Overlay套檢底片.Insulation Resistance絕緣電阻.Integrated Circuit(IC)勣體電路器.Inter Face介面.Interconnection互連.Intermetallic Compound (IMC)介面共化物.Internal Stress內應力.Interposer互邊導電物.Interstitial Via-Hole(IVH)局部層間導通孔.Invar殷鋼(63.8%Fe,36%Ni,0.2%C).Ion Cleanliness離子清潔度.Ion Exchange Resins離子交換樹脂.Ion Migration離子遷移.Ionizable (Ionic) Contaimination離子性污染.Ionization游離,電離.Ionization V oltage (Corona Level)電離化電壓(電纜內部狹縫空氣中,引起其電離所施加之最小電壓).IPC美國印刷電路板協會.Isolation隔離性,隔絕性.*****J*****JEDEC(Joint Electronic Device 聯合電子元件工程委員會.Engineering Council)J-LeadJ型接腳.Job Shop專業工廠.Joule焦耳.Jumper Wire跳線.Junction接(合)面,接頭.Just-In-Time(JIT)適時供應,及時出現.*****K*****Kapton聚亞醯胺軟板.Karat克拉 (1克拉(鑽石)=0.2g 純金則24k金為100%的鈍金.Kauri-Butanol Value考立丁醇值(簡稱K.B.值).Kerf.切形,裁剪.Kevlar聚醯胺纖維.Key電鍵Key Board鍵盤.Kiss Pressure吻壓, 低壓.Knoop Hardness努普硬度.Known Good Die(KGD)已知之良好晶片.Kovar科伐合金(Fe53%,Ni29%,Co17%).Kraft Paper牛皮紙.*****L*****Lamda Wave延伸平波.Laminar Flow平流.Laminar Structure片狀結搆.Laminate V oid板材空洞.Laminate(s)基板.Lamination V oid壓合空洞.Laminator壓膜機.Land孔環焊墊,表面焊墊.Landless Hole無環通孔.Laser Direct Imaging (LDI)雷射直接成像.Laser Maching雷射加工法.Laser Photogenerator(LPG), Laser Photoplotter雷射曝光機. Laser Soldering雷射焊接法.Lay Back 刃角磨損.Lay Out布線,布局.Lay Up 疊合.Layer to Layer Spacing層間距離Leaching焊散漂出,熔出.Lead 引腳.Lead Frame腳架.Lead Pitch腳距.Leakage Current漏電電流.Legend文字標記.Leveling整平.Lifted Land孔環(焊墊)浮起.Ligand錯離子附屬體.Light Emitting Diodes (LED)發光二極體.Light Integrator光能累積器.Light Intensity光強度.Limiting Current Density極限電流密度.Liquid Crystal Display (LCD)液晶顯示器.Liquid Dielectrics液態介質.Liquid Photoimagible Solder Mask, (LPSM)液態感光防焊綠漆. Local Area Network區域性網路.Logic 邏輯.Logic Circuit 邏輯電路.Loss Factor損失因素.Loss Tangent (TanδDK)損失正切.Lot Size批量.Luminance發光強度.Lyophilic親水性膠體.*****M*****Macro-Throwing Power巨觀分布力.Major Defect主要(嚴重)缺點.Major Weave Direction主要織向.Margin刃帶(鑽頭尖部).Marking標記.Mask阻劑.Mass Finishing大量整面(拋光).Mass Lamination大型壓板.Mass Transport質量輸送.Master Drawing主圖.Mat蓆(用于CEM-3(Composite Epoxy Material)的復合材料.)Matte Side毛面(電鍍銅皮(ED Foil)之粗糙面).Mealing泡點.Mean Time To Failure (MTTF)故障前可用之平均時數. Measling白點.Mechanical Stretcher機械式張網機.Mechanical Warp機械式纏繞.Mechanism機理.Membrane Switch薄膜開關.Meniscograph Test弧面狀沾錫試驗.Meniscus彎月面.Mercury Vaper Lamp汞氣燈.Mesh Count綱目數.Metal Halide Lamp 金屬鹵素燈.Metallization金屬化.Metallized Fabric金屬化綱布.Micelle微胞.Micro Wire Board微封線板.Micro-electronios微電子.Microetching微蝕.Microsectioning微切片法.Microstrip 微條.Microstrip Line微條線,微帶線.Microthrowing Power微分布力.Microwave微波.Migration遷移.Migration Rate遷移率.Mil英絲.Minimum Annular Ring孔環下限.Minimum Electrical Spacing電性間距下限.Minor Weave Direction次要織向.Misregistration 對不准度.Mixed Componmt Mounting Technology混合零件之組裝技術. Modem調變及解調器.Modification修改.Module模組.Modulus of Elasticity彈性系數.Moisture and Insulation Resistance Test溼氣與絕緣電阻試驗. Mold Release 脫模劑,離型劑.Mole摩爾.Monofilament單絲.Mother Board主機板,母板.Moulded Circuit模造立體電路機.Mounting Hole安裝孔.Mounting Hole組裝孔,機裝孔.Mouse Bite鼠齒(蝕刻后線路邊緣出現不規則缺口).Multi-Chip-Module(MCM)多晶片芯片模組.Multiwiring Board (or Discrete Wiring Board)復線板.*****N*****N.C.數值控制.Nail Head釘頭.Near IR近紅外線.Negative負片,鑽尖的第一面外緣變窄.Negative Etch-back反回蝕.Negative Stencil負性感光膜.Negative-Acting Resist負性作用之阻劑.Network綱狀元件.Newton牛頓.Newton Ring 牛頓環.Newtonian Liquid牛頓流體.Nick缺口.N-Methyl Pyrrolidine (NMP)N-甲基四氫嗶咯.Noble Metal Paste貴金屬印膏.Node節點.Nodule節瘤.Nomencleature標示文字符號.Nominal Cured Thickness標示厚度.Non-Circular Land非圓形孔環焊墊.Non-flammable非燃性.Non-wetting不沾錫.Normal Concentration (Strength)標準濃度,當量濃度. Normal Distribution常態分布.Novolac酯醛樹脂.Nucleation , Nucleating核化.Numerical Control數值控制.Nylon尼龍.*****O*****Occlusion吸藏.Off-Contact架空.Offset第一面大小不均.OFHC(Oxyen Free High Conductivity)無氧高導電銅. Ohm歐姆.Oilcanning蓋板彈動.OLB(Outer Lead Bond)外引腳結合.Oligomer寡聚物.Omega Meter離子污染檢測儀.Omega Wave振盪波.On-Contact Printing密貼式印刷.Opaquer不透明劑,遮光劑.Open Circuits斷線.Optical Comparater光學對比器(光學放大器.) Optical Density光密度.Optical Inspection光學檢驗.Optical Instrument光學儀器.Organic Solderability Preservatives (OSP)有機保焊劑. Osmosis滲透.Outgassing出氣,吹氣.Outgrowth懸出,橫出,側出.Output產出,輸出.Overflow溢流.Overhang總懸空.Overlap 鑽尖點分離.Overpotantial(Over voltage)過電位,過電壓. Oxidation氧化.Oxygen Inhibitor氧化抑制劑.Ozone Depletion臭氧層耗損.*****P*****Packaging封裝,搆裝.Pad焊墊,圓墊.Pad Master圓墊底片.。

PCB电路板术语与线路板简字词典1、Acceleration 速化反应（镀通孔、化学铜、直接电镀）广义指各种化学反应中，若添加某些加速剂后，使其反应得以加快之谓。

狭义是指镀通孔(PTH)制程中，经活化反应后在速化槽液中，以酸类(如硫酸或含氟之酸类等)剥去所吸附钯胶体的外壳，使露出活性的钯金属再与铜离子直接接触，而得到化学铜层之前处理反应。

2、Accelerator 加速剂，速化剂（镀通孔、化学铜、直接电镀）指能促使化学反应加速进行之添加物而言，电路板用语有时可与Promotor互相通用。

又待含浸的树脂，其A-stage 中也有某种加速剂的参与。

另在 PTH 制程中，当锡钯胶体着落在底材孔壁上后，需以酸类溶去外面的锡壳，使钯直接与化学铜反应，这种剥壳的酸液也称为"速化剂"。

3、Activation 活化（镀通孔、化学铜、直接电镀）通常泛指化学反应之初所需出现之激动状态。

狭义则指 PTH 制程中钯胶体着落在非导体孔壁上的过程，而这种槽液则称为活化剂(Activator)。

另有Activity之近似词，是指"活性度"而言。

4、Activator 活化剂（镀通孔、化学铜、直接电镀）在PCB 工业中常指助焊剂中的活化成份，如无机的氯化锌或氯化铵，及有机性氢卤化胺类或有机酸类等，皆能在高温中协助"松脂酸"对待焊金属表面进行清洁的工作。

此等添加剂皆称为 Activator 。

5、Back Light(Back Lighting) 背光法（镀通孔、化学铜、直接电镀）是一种检查镀通孔铜壁完好与否的放大目测法。

其做法是将孔壁外的基材，自某一方向小心予以磨薄逼近孔壁，再利用树脂半透明的原理，自背后薄基材处射入光线。

假若化学铜孔壁品质完好并无任何破洞或针孔时，则该铜层必能阻绝光线而在显微中呈现黑暗。

一旦铜壁有破洞时，则必定有光点出现而被观察到，并可加以放大摄影存证，称为"背光检查法"，亦称之为Through Light Method ，但只能看到半个孔壁。

Adhesion 附着力Annular Ring 孔环AOI（automatic optical inspection）自动光学检测AQL（acceptable quality level）可接受的质量等级B²it(buried bump interconnection technology) 埋入凸块焊点互连技术BBH(buried blind hole) 埋盲孔BGA(ball grid array) 球栅阵列Blister 起泡Board Edges 板边Burr 毛头/毛刺BUM(Build-up multilayer) 积层式多层板BVH（buried/blind via hole）埋/盲导通孔CAD(computer aided design) 计算机辅助设计CAM(computer aided manufacturing) 计算机辅助制造Carbon oil 碳油CEM(composite epoxy material) 环氧树脂复合板材chamfer 倒角Characteristic impedance 特性阻抗CNC（computerized numerical control）计算机化数字控制Conductor Crack 导体破裂Conductor Spacing 导线间距connector 连接器Copper foil 铜箔（皮）Crazing 微裂纹(白斑)Delamination 分层Dewetting 半润湿(缩锡)DFM（design for manufacturing）可制造性设计DIP(dual in-line package) 双列直插式组件Dk（dielectric constant）介电常数DRC(design rule checking) 设计规则检查drawing 图纸ECN(engineering change notice) 工程更改通知ECO(engineering change order) 工程更改指令E glass 电子级玻璃entek OSP处理Epoxy resin 环氧树脂ESD(electrostatic discharge) 静电释放Etched Marking 蚀刻标记Flatness 翘曲度Foreign Inclusion 外来夹杂物Flame resistant 阻燃性FR-2(flame-retardant 2)耐燃酚醛纸基板FR-3(flame-retardant 3) 耐燃环氧纸基板FR-4(flame-retardant 4) 耐燃环氧玻璃布基板FR-5(flame-retardant 5) 耐燃多功能环氧玻璃布基板ground 地面（层）Haloing 晕圈HDI(high density interconnection) 高密度互连技术HASL(hot air solder leveling) 热风焊料整平（整平）IC(integrated circuits) 集成电路Ink Stamped Marking 盖印标记Insulation resistance 绝缘电阻Ion cleanliness 离子清洁度IPC(the institute for interconnecting and packaging of electronic circu its) 印制电路互连与封装协会ISO(International organization for standardization) 国际标准化组织Laminate Voids 压合空洞laser 激光LDI(laser direct imaging) 激光直接成像legend 文字标记、符号Lifted Lands 焊盘浮起logo 标志LPI(liquid photoimageable) 液态感光成像LPISM(liquid photoimageable solder mask) 液态感光阻焊膜marking 标记Measling 白斑Microvoids 微坑mil 密耳（千分之一英寸）MIL-STD(military standard) 美国军用标准Negative Etchback 欠蚀Nicks 缺口Nodules 镀镏Nonwetting 不润湿(拒锡)open 开路OSP(organic solderability preservatives) 表面抗氧化oxides 氧化物pad 焊盘panel 拼板pattern 板面图形PCB(printed circuit board) 印制电路板Pcs(pieces) 件、片、只Peeling 剥落pinhole 针孔Pink Ring 粉红圈Pits 凹坑pitch 中心距Plating Voids 镀层破洞plug 塞Positive Etchback 过蚀power 电源层prepreg 半固化片PTFE(polytetrafluoroethylene) 聚四氟乙烯PTH(plated through-hole) 金属化孔PWB(printed-wiring board) 印制线路板Registration 对准QA(quality assurance) 质量保证QC(quality control) 质量控制QE(quality engineering) 质量工程QFP(quad flat package) 方形扁平组件repair 修理RCC(resin coated copper) 已涂覆树脂的铜箔Reference dimension 参考尺寸registration 对准度resin 树脂rejection 拒收revision 修订版RF(radio frequency) 射频Ripples 纹路rout 外形铣scratch 划伤Screened Marking 纲印标记scoring 刻槽short 短路signal 信号Silk screen 丝网Skip Coverage 漏印slot 开槽SMD(surface mount device) 表面安装器件SMOBC(solder mask over bare copper) 裸铜覆盖阻焊膜SMT(surface mount technology) 表面安装技术smear 毛刺solder 焊锡S/M(solder mask) 绿油solderability 可焊性Soda Strawing (汽水)吸管式浮空SPC（statistical process control）统计过程控制spacing 间距Tape test 胶带实验TCE（thermal coefficient of expansion）热胀系数TDR（time-domain reflectometry）时域反射测试tolerance 公差Tenting 盖孔Texture Condition 显布纹Tg(glass transition temperature) 玻璃软化温度THT(through hole technology) 通孔（插装）技术trace 线路（条）UL(underwriters laboratories) 安全实验所NPTH 非金属化孔UV(ultraviolet) 紫外线辐射v-cut V刻Via hole 导通孔（过线孔）void 空洞warp 板弯Waves 波浪Weave Exposure 露织物wetting 沾锡Wicking 灯芯效应（渗铜）Wrinkles 起皱五、形状与尺寸：1、导线（通道）：conduction (track)2、导线（体）宽度：conductor width3、导线距离：conductor spacing4、导线层：conductor layer5、导线宽度/间距：conductor line/space6、第一导线层：conductor layer7、圆形盘：round pad8、方形盘：square pad9、菱形盘：diamond pad10、长方形焊盘：rectangle pad11、子弹形盘：bullet pad12、泪滴盘：teardrop pad13、雪人盘：snowman pad14、v形盘：v-shaped pad15、环形盘：annular pad16、非圆形盘：non-circular pad17、隔离盘：isolation pad18、非功能连接盘：monfunctional pad19、偏置连接盘：offset land20、腹（背）裸盘：back-bard land21、盘址：anchoring spaur22、连接盘图形：land pattern23、连接盘网格阵列：land grid array24、孔环：annular ring25、元件孔：component hole26、安装孔：mounting hole27、支撑孔：supported hole28、非支撑孔：unsupported hole29、导通孔：via30、镀通孔：plated through hole (pth)31、余隙孔：access hole32、盲孔：blind via (hole)33、埋孔：buried via hole34、埋/盲孔：buried /blind via35、任意层内部导通孔：any layer inner via hole (alivh)36、全部钻孔：all drilled hole37、定位孔：toaling hole38、无连接盘孔：landless hole39、中间孔：interstitial hole40、无连接盘导通孔：landless via hole41、引导孔：pilot hole42、端接全隙孔：terminal clearomee hole43、准表面间镀覆孔：quasi-interfacing plated-through hole44、准尺寸孔：dimensioned hole45、在连接盘中导通孔：via-in-pad46、孔位：hole location47、孔密度：hole density48、孔图：hole pattern49、钻孔图：drill drawing50、装配图：assembly drawing51、印制板组装图：printed board assembly drawing52、参考基准：datum referance。

MATERIAL TERMA-stage A 階段—指膠片(prepreg)製造過程中,其補強材料的玻織布或棉紙,在通過膠水槽進行含浸工程時,該樹脂之膠水(Varnish,也譯為清漆水),尚處於單體且被溶劑稀釋的狀態,稱為A-stage,相對的當玻織布或棉紙吸入膠水,又經熱風及紅外線乾燥後,將使樹脂分子量增大為複體或寡聚物(Oligomer),再集附於補強材上形成膠片.此時的樹脂狀態稱為B-Stage.當再繼續加熱軟化,並進一步聚合成為最後高分子樹脂時,則稱為C-Stage.ABS 樹脂—是由Acrylonitrikle-Butadine-Styrane(丙烯腈-丁二烯-苯乙烯)所組成的三元混合樹脂,其中丁二烯之橡皮部份能被子鉻酸所腐蝕而出現疏孔,可做為化學銅或化學鎳的著落點,因而得以繼續進行電鍍.電路板上許多裝配的零件,即採用ABS鍍件.B-Stage,B階段—指熱固型樹脂的聚合半硬化狀態,如經A-Stage的環氧樹脂含浸工程後,在膠片玻織布上所附著的樹脂,尚可再加溫而軟化者即屬此類.Basematerial基材—指板材的樹脂及補強材料部份,可當做為銅線路與導體的載體及絕緣材料.C9OMplsites,(CEM-1,CEM-3)複合板材—指基板底材是由玻織布及玻織席(零散短織)所共同組成的,所用的樹脂仍為環氧樹脂,此種板材的兩面外層,仍使用玻織布所含浸的膠片(Prepreg)與銅箔壓合,內部則用短織席材含浸樹脂而成WEB(網片),若其”席材”纖維仍為玻纖時,其板材稱為CEM-3(Composite Epoxy Material)L;若席材為紙纖時,則稱之為CEM-1.此為美國NEMA規範LI 1-1989中所記載.COPPER FOIL 銅箔,銅皮—是CCL銅箔基板外表所壓複的金屬銅層.PCB工業所需的銅箔可由電鍍方式(Electrodrposited),或以輾壓方式(Rolled)所取得,前者可用在一般硬質電路板,後者則可用於軟板上.Dry Film幹膜—是一種做為電路板影像轉移用的幹性感光薄膜阻劑,另有PE及PET兩層皮膜將之夾心保護,現聲施工時可將PE的隔離層撕掉,讓中間的感光阻劑膜壓貼在板子的銅面上.在經過底片感光後即可再撕掉PET的表護膜,進行沖洗顯像而形成線路圖形的局部阻劑.進而可再執行蝕刻(內層)或電鍍(外層)制程,最後在蝕銅及剝膜後,即得到有裸線路的板面.Epoxy Resin環氧樹脂—是一種用途極廣的熱固型(Thermosetting)高分子聚合物,一般可做為成型,封裝,塗裝,粘著等用途.在電路板業中,更是耗量最大的絕緣及粘結用途的樹脂,可與玻纖布,玻纖席,及白牛皮紙等複合成為板材.且可容納各種添加助劑,以達到難燃及高功能的目的,做為各級電路板材的基料.Film 底片—指已有線路圖形的膠捲而言,通常厚度有7MIL及4mil兩種,其感光的藥膜有黑,白的鹵化銀,及棕色或其他顏色的偶氮化合物.此詞亦稱為Artwork.Flame Resistant耐燃性—指電路板在其絕緣性板材的樹脂中,為了要過到某種燃性等級(在UL94中共分HB.VO,V1及V2等四級),必頇在樹脂方中刻意加入某些化學品,如溴,矽,氧化鋁等(如FR-4中即加入20%以上的溴),使板材之性能可達到一定的耐燃性.通常耐燃性的FR-4 在基材(雙面板)表面之經向(WARP)方面的G-10,則在經向只能加印”綠色”)的浮水印標記.Flammability Rate燃性等級—及指電路板板材之耐燃性或難燃性的程度.在按即定的詴驗步驟(如UL-94或NEMA的LE1-1988中的7.11所明定者)執行樣板詴驗之後,其板材所能達到的何種規定等級而言.Flexible Printed Circuit,FPC軟板—是一種特殊的電路析,在下游組裝時可做三度空間的外形變化,其底材為可撓性的聚亞醯胺(PI)或聚酯類(PE).這種軟板也像硬板一樣,可製作鍍通孔或表面熾墊.以進行通孔插裝或表面粘裝.板面還可貼附軟性具保護及防焊用途的表護層(COVER LAYER),或加印軟性的防焊綠漆.Flurocarbon Resin碳氟樹脂—是一系列有機含氟的熱塑型高分子聚合物,可用於電子工業的主要產品有FEP(Fluorinated Ethylene Propylend,氟化乙烯丙烯)及PTFE(Polytetrafluoroethylene,聚四氟乙烯)等兩種塑膠材料.Flux助焊劑—是一種在高溫下,具有活性的化學品,能將被燭教授體表面的氧化物或汙化物予以清除,使熔融的焊錫能能與潔淨的底金屬結合而完成焊接.Flux原來的希妥文是Flow(流動)意思.早期是在礦石進行冶金當成”助焊劑”,促使熔點降低而達到容易流動的目的.Glass Transition Temperature, Tg玻璃態轉化溫度—聚合物會因溫度的升而造成其物性的變化.當其在常溫時是一種結晶無定形態(Amorphous)脆硬的玻璃狀物質.到達高溫時將轉變成為一種如同橡皮狀的彈性體(Elastomer),這種由”玻璃態”明顯轉變成”橡皮態”的狹窄溫度區域稱為”玻璃太轉化溫度”,簡稱為Tg但應讀成”Ts OF g”,以示其轉變的溫度並非只在某一溫度點上.Photograhpic Film 感光成像之底片---是指電路板上線路圖案的原始載體,也就是俗稱的底片”(Art Work).常用的有Mylar 式膠捲及玻璃板之硬片。

综合词汇：1、印制电路：printed circuit2、印制线路：printed wiring3、印制板：printed board4、印制板电路：printed circuit board (pcb)5、印制线路板：printed wiring board(pwb)6、印制元件：printed component7、印制接点：printed contact8、印制板装配：printed board assembly9、板：board10、单面印制板：single-sided printed board(ssb)11、双面印制板：double-sided printed board(dsb)12、多层印制板：mulitlayer printed board(mlb)13、多层印制电路板：mulitlayer printed circuit board14、多层印制线路板：mulitlayer prited wiring board15、刚性印制板：rigid printed board16、刚性单面印制板：rigid single-sided printed borad17、刚性双面印制板：rigid double-sided printed borad18、刚性多层印制板：rigid multilayer printed board19、挠性多层印制板：flexible multilayer printed board20、挠性印制板：flexible printed board21、挠性单面印制板：flexible single-sided printed board22、挠性双面印制板：flexible double-sided printed board23、挠性印制电路：flexible printed circuit (fpc)24、挠性印制线路：flexible printed wiring25、刚性印制板：flex-rigid printed board, rigid-flex printed board26、刚性双面印制板：flex-rigid double-sided printed board, rigid-flex double-sided printed27、刚性多层印制板：flex-rigid multilayer printed board, rigid-flex multilayer printed board28、齐平印制板：flush printed board29、金属芯印制板：metal core printed board30、金属基印制板：metal base printed board31、多重布线印制板：mulit-wiring printed board32、陶瓷印制板：ceramic substrate printed board33、导电胶印制板：electroconductive paste printed board34、模塑电路板：molded circuit board35、模压印制板：stamped printed wiring board36、顺序层压多层印制板：sequentially-laminated multilayer37、散线印制板：discrete wiring board38、微线印制板：micro wire board39、积层印制板：buile-up printed board40、积层多层印制板：build-up mulitlayer printed board (bum)41、积层挠印制板：build-up flexible printed board42、表面层合电路板：surface laminar circuit (slc)43、埋入凸块连印制板：b2it printed board44、多层膜基板：multi-layered film substrate(mfs)45、层间全内导通多层印制板：alivh multilayer printed board46、载芯片板：chip on board (cob)47、埋电阻板：buried resistance board48、母板：mother board49、子板：daughter board50、背板：backplane51、裸板：bare board52、键盘板夹心板：copper-invar-copper board53、动态挠性板：dynamic flex board54、静态挠性板：static flex board55、可断拼板：break-away planel56、电缆：cable57、挠性扁平电缆：flexible flat cable (ffc)58、薄膜开关：membrane switch59、混合电路：hybrid circuit60、厚膜：thick film61、厚膜电路：thick film circuit62、薄膜：thin film63、薄膜混合电路：thin film hybrid circuit64、互连：interconnection65、导线：conductor trace line66、齐平导线：flush conductor67、传输线：transmission line68、跨交：crossover69、板边插头：edge-board contact70、增强板：stiffener71、基底：substrate72、基板面：real estate73、导线面：conductor side74、元件面：component side75、焊接面：solder side76、印制：printing77、网格：grid78、图形：pattern79、导电图形：conductive pattern80、非导电图形：non-conductive pattern81、字符：legend82、标志：mark1、Access Hole 露出孔(穿露孔，露底孔) （FPC、软板相关术语）常指软板外表的保护层Coverlay(须先冲切出的穿露孔)，用以贴合在软板线路表面做为防焊膜的用途。
