一体水控机说明书

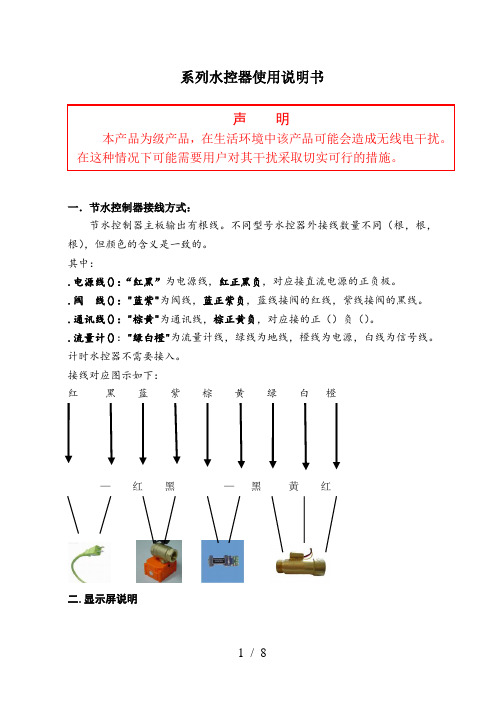

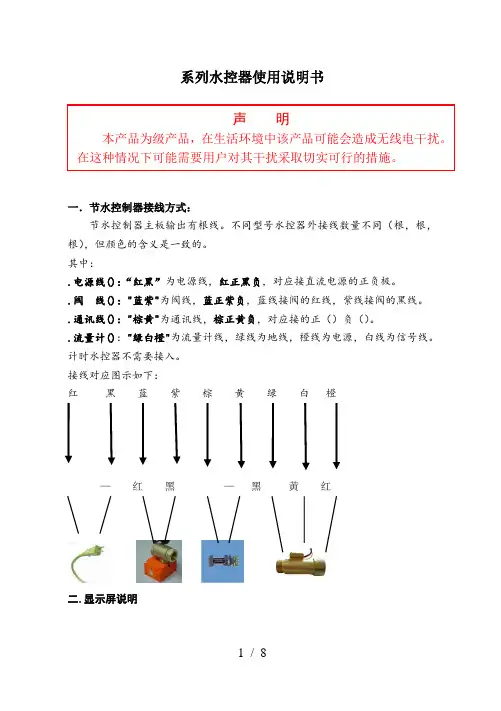

系列水控器使用说明书一．节水控制器接线方式：节水控制器主板输出有根线。

不同型号水控器外接线数量不同（根，根，根），但颜色的含义是一致的。

其中：.电源线()：“红黑”为电源线，红正黑负，对应接直流电源的正负极。

.阀线()："蓝紫"为阀线，蓝正紫负，蓝线接阀的红线，紫线接阀的黑线。

.通讯线()："棕黄"为通讯线，棕正黄负，对应接的正（）负（）。

.流量计()："绿白橙"为流量计线，绿线为地线，橙线为电源，白线为信号线。

计时水控器不需要接入。

接线对应图示如下：红黑蓝紫棕黄绿白橙—红黑—黑黄红二.显示屏说明声明本产品为级产品，在生活环境中该产品可能会造成无线电干扰。

在这种情况下可能需要用户对其干扰采取切实可行的措施。

°°°°°°开阀关阀红外状态计量通讯控制器进行某项具体操作时，对应的指示灯“点亮”，“开阀灯”：执行开阀操作时此灯亮，完成此过程灯灭。

“关阀灯”：执行关阀操作时此灯亮，完成此过程灯灭。

“红外灯”：当红外接收管接收到反射信号时，此灯闪烁一次。

“状态灯”：计时收费时，每秒此灯闪烁一次。

“计量灯”：控制器每收到流量计的一个脉冲，此灯闪烁一次。

“通讯灯”：控制器处于与管理机通讯状态，此灯闪烁。

三．水控器上电启动显示如下：.显示：产品功能信息：ＳＣ－Ｅ１.显示产品硬件版本号：Ｈｄ－６０.显示产品底层软件版本：ｓ．ｘｘｘｘ.显示产品通讯速率：ｂ．ｘｘｘｘ.显示底层软件编译时间ＮＡＹＲＩ其中：ＮＡ为年份，例如１６表示１６年Ｙ为月份（１６进制）Ａ为１０月，Ｂ为１１月，Ｃ为１２月。

ＲＩ为日期，例如２５日。

.显示读卡模块检测状态：Ｅｒ２３如果一直停留在该显示，表示读卡模块故障，如果一闪而过表示读卡模块检测成功。

.显示该水控器工作模式:Ｅ．ＸＸＸＸ.显示开阀因子：ＸＸＸＸＸ.显示关阀因子：ＸＸＸＸＸ.显示待机状态：ＳＸＸＸＹ其中：Ｓ为计费方式和联网方式“ｔ”＝计时联网，＂ｔ．＂＝计时脱网，“Ｌ”＝计量联网，“Ｌ．”＝计量脱网。

东莞市西奥计算机智能科技有限公司K9水控机使用说明书2010年04月20日VER 1.0目录第一章产品概述 (2)1.1系统特点 (2)1.2水控机外观介绍 (2)1.2.1 外型介绍 (2)1.2.2 各部分功能说明 (2)1.2.3 按键介绍........................................................................................................................ 错误！未定义书签。

1.2.4 按键功能说明 (2)1.4水控机参数及特征 (3)1.4.1 水控机参数 (3)1.4.2 功能特征 (3)第二章设备安装 (3)2.1设备连接 (3)2.1.1 接口定义 (3)2.1.2 电源连接 (4)2.1.3 电磁阀连接 (4)2.1.4 流量计连接 (4)第三章参数设置 (5)3.1功能参数设置 (5)3.2系统密码设置 (5)3.3数据采集 (6)3.4消费操作 (6)第四章系统配置及使用流程 (7)第一章 产品概述K9水控机是西奥科技有限公司自主研发的新一代IC 卡节能节水自动控制系统，产品采用先进的生产工艺，挂式安装，密封性好。

1.1 系统特点。

1.2水控机外观介绍1.2.1 外型介绍1.2.2 各部分功能说明1．电源指示灯：电源接通后即点亮指示；2．读卡指示灯：感应到卡，灯常亮，工作状态时，闪烁点亮；3．LED 显示屏：八位LED 数码管，待机状态时，显示机器机号。

在刷消费卡时，显示卡上余额。

4．插卡槽：插放用户卡；5．按键：含有启动/暂停键、功能键、上调键、下调键等；1.2.3 按键功能说明水控机按键正常消费输入金额外，还可以设置部分参数功能。

具体的功能说明如下： 启动/暂停键 ：在读卡有效的情况下，按下该键，水控机开始工作，再次按，暂停工作；功能键：按该键，在5秒钟内，按下调键，查看设备序列号，按上调键，查看设备版本信息；刷密码卡，可以加载密码及设置读卡扇区信息。

FA型一体化净水器安装使用说明书南京德诺环保工程有限公司二O一三年十月一、概述FA型高效能全自动净水器集絮凝、沉淀、反冲、集水、过滤等工艺于一体；无需专业人员操作而能达到单体全自动运行的净水装置。

本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，内装卵石、各种规格石英砂滤料及无烟煤滤料，设备主壳均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于大、中、小型水厂（站）的建设和改造。

二、规格及技术参数1、处理水量：50m3/h2、进水浊度：≤3000mg/l3、出水浊度：≤3mg/l4、沉淀区设计表面负荷：7～8m3/h·m25、过滤区设计滤速：8～10m/h6、滤池冲洗强度：14～161/m2·s7、冲洗历时：4～6min8、总停留时间：40～50min9、进水压力：大约0.06Mpa10、滤料粒径及厚度（双层）：900mm11、运行负荷：80T三、工艺说明1、凝聚反应区:经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水流以一定的流速喷出,使絮状污泥与原水中的细小矾花充分接触, 前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。

2、斜管沉淀区:沉降区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置了斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步提高出水水质。

形成的絮状体悬浮物在一层斜管区进行整流,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区内进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。

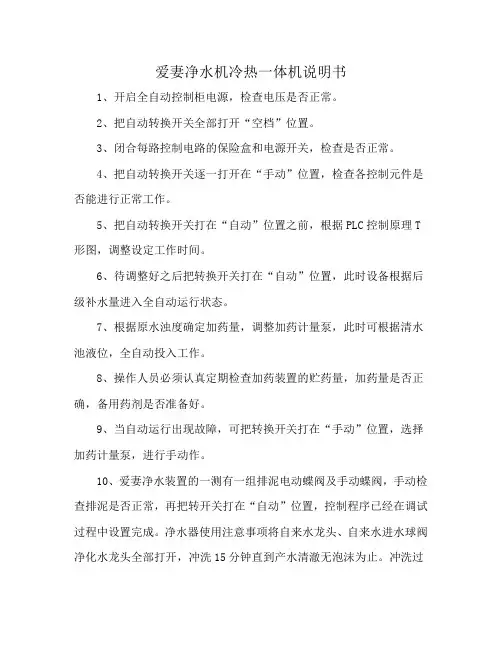

爱妻净水机冷热一体机说明书
1、开启全自动控制柜电源，检查电压是否正常。

2、把自动转换开关全部打开“空档”位置。

3、闭合每路控制电路的保险盒和电源开关，检查是否正常。

4、把自动转换开关逐一打开在“手动”位置，检查各控制元件是否能进行正常工作。

5、把自动转换开关打在“自动”位置之前，根据PLC控制原理T 形图，调整设定工作时间。

6、待调整好之后把转换开关打在“自动”位置，此时设备根据后级补水量进入全自动运行状态。

7、根据原水浊度确定加药量，调整加药计量泵，此时可根据清水池液位，全自动投入工作。

8、操作人员必须认真定期检查加药装置的贮药量，加药量是否正确，备用药剂是否准备好。

9、当自动运行出现故障，可把转换开关打在“手动”位置，选择加药计量泵，进行手动作。

10、爱妻净水装置的一测有一组排泥电动蝶阀及手动蝶阀，手动检查排泥是否正常，再把转开关打在“自动”位置，控制程序已经在调试过程中设置完成。

净水器使用注意事项将自来水龙头、自来水进水球阀净化水龙头全部打开，冲洗15分钟直到产水清澈无泡沫为止。

冲洗过
程中频繁的开关自来水龙头使水流形成脉动式的冲击，会使冲洗效果更好。

关闭排污水龙头，打开净化水龙头，制水5分钟后可正常使用。

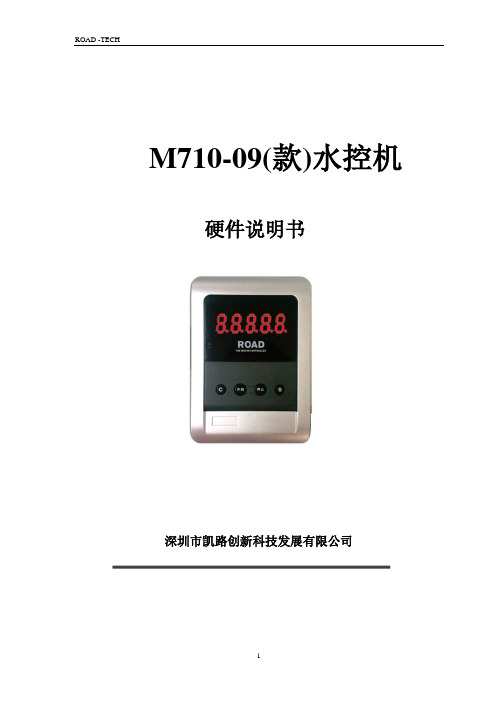

M710-09(款)水控机硬件说明书深圳市凯路创新科技发展有限公司目录第一章产品功能及技术参数一、产品特点二、主要技术参数三、键盘功能简介四、使用卡类型第二章安装、检测与首次开机设置一、开机设置二、使用方法第三章信息查询一、查看消费总额二、查看消费总额第四章下载系统及参数设置一、返回到出厂状态二、系统参数设置1、下载系统及设置扣款费率2、清除系统设置第五章数据采集第六章设备安装及接线方式一、计量式消费连接示意图二、计时方式安装示意图三、接线方式：第七章显示提示说明第一章产品功能及技术参数M710-09(款) 非接触式ic卡水控器实现以philips mifare1 非接触式IC 卡作为电子钱包以预付费的方式实时扣取卡中金额，通过对出水管道电磁阀的开关控制来实现精确计费节约用水的。

计费方式分计时与计量两种方式，控制器有六位数码管显示屏，可显示卡内余额，还可显示卡内消费总额。

对控制器来说，一笔消费是指将卡片插入控制器感应区按下开始键直到这张卡被拿开为止，控制器只累加总消费额不保存每一笔明细纪录。

控制器在单机下工作，无需联网，参数的设置与数据的采集都是通过相应的卡片来完成的，控制器上可直接查询消费总额，数据采集也可通过手工抄录的方式完成。

一．产品特点◆流畅外观设计，尽显流行时尚；◆全防水设计，键盘和上下壳接缝双层设计并有硅胶密封件防水；◆独有节水设计，采用读卡和开关双重方式控水，插卡后按下“开始”键出水，拿走卡或按下“停止”键停止出水，更加人性化和节水；◆独有节电设计，在没有刷卡或按键操作情况下20分钟后显示自动熄灭，读卡或按键后显示自动启动；◆具有两种计费方式，费率设置灵活方便，采用计时方式扣费，符合各种要求；配合流量表，可以采用计量方式扣费，更加科学、公平、合理；◆M710-09型采用电子钱包方式，仅记录消费总额，免去帐目核对的烦恼，采用采集卡即可提取消费累计数据，无须复杂联网，减少施工量；◆系统安装简便，上位软件可以和原来消费管理系统整合，无须重新输入人员信息即可直接发卡，方便在原有的消费系统基础上扩展成一卡通；◆用户充值简易方便，可以通过自助充值机进行卡内转帐和管理中心充值两种方式。

水控机系统安装使用说明书一、引言水控机系统是一种智能化的管道控制设备，适用于各类液体管道的自动控制与管理。

本文档旨在为用户提供水控机系统的安装和使用指南，以确保系统能够正常运行并发挥其最佳性能。

二、安装前准备在安装水控机系统之前，请确保已经完成以下准备工作：1. 确定安装位置：选择一个稳定、通风良好的位置，以便安装和维护水控机系统。

2. 确保供电条件：水控机系统需要稳定的电源供应，因此请在安装前确保供电电压符合系统要求，并且接地良好。

3. 检查管道连接：确保管道连接紧固，无泄漏情况，并清洁管道以预防污染。

4. 准备所需工具：安装水控机系统可能需要使用螺丝刀、扳手等基本工具。

请确保这些工具已准备就绪。

三、安装步骤1. 安装支架：根据系统的安装指南，安装支架并将其牢固固定在安装位置上。

2. 连接电源：将水控机系统的电源线与供电电源连接。

确保电源线与接线端子紧固并无松动。

3. 连接管道：根据系统的管道连接图，将各个管道与水控机系统连接起来。

确保连接紧密，无泄漏。

4. 安装传感器：根据系统的传感器安装指南，将各个传感器正确安装在管道上，并确保传感器的位置与要求吻合。

5. 连接控制设备：根据系统的连接图，将水控机系统与控制设备（如计算机或显示屏）进行连接，确保连接稳固。

四、系统配置1. 设置参数：在安装完水控机系统后，进入系统配置界面。

根据系统的说明书，设置各项参数，如流量范围、报警阈值等。

2. 校准传感器：根据系统的传感器校准指南，对安装的传感器进行校准，以确保测量的准确性。

3. 学习模式：根据系统的学习模式说明，进行系统的学习。

系统会根据学习模式自动调整管道的控制参数，以达到最佳的管道控制效果。

五、使用说明1. 启动系统：按照系统的启动步骤，依次打开主电源和系统电源，等待系统启动并进入正常工作状态。

2. 监控管道状态：通过连接的控制设备，在监控界面上可以实时显示管道的流量、压力等参数，以及管道的运行状态。

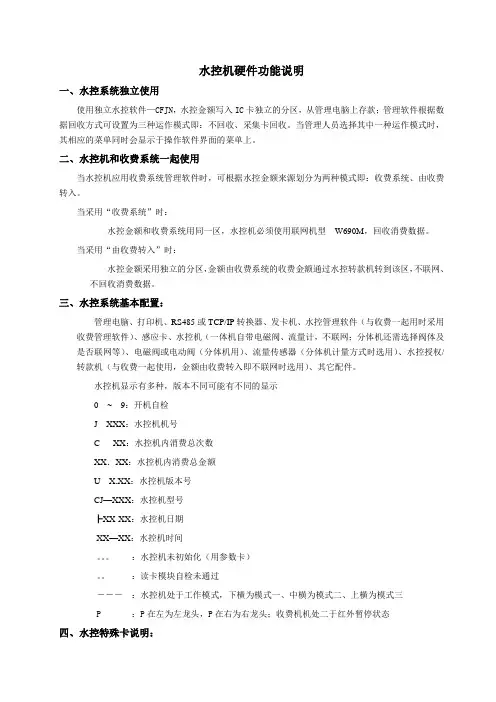

水控机硬件功能说明一、水控系统独立使用使用独立水控软件—CFJN，水控金额写入IC卡独立的分区，从管理电脑上存款；管理软件根据数据回收方式可设置为三种运作模式即：不回收、采集卡回收。

当管理人员选择其中一种运作模式时，其相应的菜单同时会显示于操作软件界面的菜单上。

二、水控机和收费系统一起使用当水控机应用收费系统管理软件时，可根据水控金额来源划分为两种模式即：收费系统、由收费转入。

当采用“收费系统”时：水控金额和收费系统用同一区，水控机必须使用联网机型---W690M，回收消费数据。

当采用“由收费转入”时：水控金额采用独立的分区，金额由收费系统的收费金额通过水控转款机转到该区，不联网、不回收消费数据。

三、水控系统基本配置：管理电脑、打印机、RS485或TCP/IP转换器、发卡机、水控管理软件（与收费一起用时采用收费管理软件）、感应卡、水控机（一体机自带电磁阀、流量计，不联网；分体机还需选择阀体及是否联网等）、电磁阀或电动阀（分体机用）、流量传感器（分体机计量方式时选用）、水控授权/转款机（与收费一起使用，金额由收费转入即不联网时选用）、其它配件。

水控机显示有多种，版本不同可能有不同的显示0 ~ 9：开机自检J XXX：水控机机号C XX：水控机内消费总次数XX．XX：水控机内消费总金额U__X.XX：水控机版本号CJ—XXX：水控机型号┣XX-XX：水控机日期XX—XX：水控机时间。

：水控机未初始化（用参数卡）。

：读卡模块自检未通过―――：水控机处于工作模式，下横为模式一、中横为模式二、上横为模式三P ：P在左为左龙头，P在右为右龙头；收费机机处二于红外暂停状态四、水控特殊卡说明：1、系统卡使用系统卡用于初始化水控机，清除机内消费金额、消费人次。

将系统卡放在水控机感应区，水控机显示“SE”并很快显示“CF”即表示初始化成功；拿开系统卡，此时“CF”会显示几秒钟即显示正常收费状态“---”下。

2、参数卡水控机通过参数卡来传递水控参数的，在系统管理软件中设置好参数，参数卡向水控机传递的水控参数（参数卡所设置的功能项可参考相应的管理软件）。

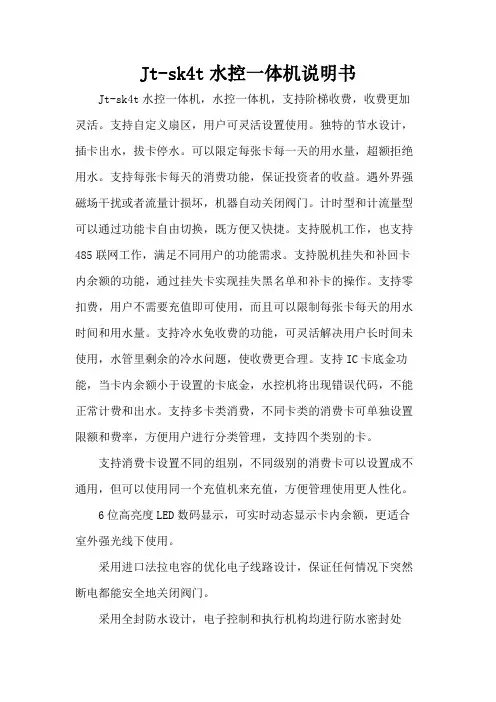

Jt-sk4t水控一体机说明书Jt-sk4t水控一体机，水控一体机，支持阶梯收费，收费更加灵活。

支持自定义扇区，用户可灵活设置使用。

独特的节水设计，插卡出水，拔卡停水。

可以限定每张卡每一天的用水量，超额拒绝用水。

支持每张卡每天的消费功能，保证投资者的收益。

遇外界强磁场干扰或者流量计损坏，机器自动关闭阀门。

计时型和计流量型可以通过功能卡自由切换，既方便又快捷。

支持脱机工作，也支持485联网工作，满足不同用户的功能需求。

支持脱机挂失和补回卡内余额的功能，通过挂失卡实现挂失黑名单和补卡的操作。

支持零扣费，用户不需要充值即可使用，而且可以限制每张卡每天的用水时间和用水量。

支持冷水免收费的功能，可灵活解决用户长时间未使用，水管里剩余的冷水问题，使收费更合理。

支持IC卡底金功能，当卡内余额小于设置的卡底金，水控机将出现错误代码，不能正常计费和出水。

支持多卡类消费，不同卡类的消费卡可单独设置限额和费率，方便用户进行分类管理，支持四个类别的卡。

支持消费卡设置不同的组别，不同级别的消费卡可以设置成不通用，但可以使用同一个充值机来充值，方便管理使用更人性化。

6位高亮度LED数码显示，可实时动态显示卡内余额，更适合室外强光线下使用。

采用进口法拉电容的优化电子线路设计，保证任何情况下突然断电都能安全地关闭阀门。

采用全封防水设计，电子控制和执行机构均进行防水密封处理，适合浴室、澡堂、公寓等高湿度及各种恶劣的环境使用。

保证产品具有更高稳定性、耐用性。

采用的IC卡为M1非接触智能卡，充值卡上资源丰富，卡上IC 芯片容量大，有16个扇区可分配使用，可以实现一卡通。

计费精度高，计费金额：0.01元，计费时间：1秒，计费流量：0.01升。

水控机与电磁阀均为直流弱电电压，充分保证使用者安全。

使用电子钱包方式扣费，帐目更准确，数据更安全。
