水控机说明书 智能IC卡水控机
- 格式：doc
- 大小：1.46 MB
- 文档页数：22
下载文档原格式
合集下载
新开普射频卡智能水控器使用说明书
G211200射频卡智能水控器使用说明书郑州新开普电子股份有限公司目录一、产品简介 (3)1、功能特点 (3)2、工作原理 (4)二、使用说明 (5)1、开机显示 (5)2、系统初始化 (5)3、消费 (6)三、施工说明 (7)1、外形图 (7)2、安装图 (7)3、接线方法 (8)4、供电方案 (8)5、布线规范 (9)四、提示信息及常见问题处理 (12)1、提示符说明 (12)2、常见问题的处理 (12)五、注意事项 (13)一、产品简介1、功能特点G211200射频卡智能水控器是郑州新开普电子股份有限公司开发生产的一款节水型智能卡水控产品。
该产品能实现按计时、计流量收费，可广泛应用于淋浴、开水房和公用水龙头等处，具有体积小，重量轻，功耗低，寿命长，防窃水等优点。
●安全供电模式。
采用220V交流经隔离变压器降为24V安全电压后给水控器集中供电，并加装漏电保护开关。
●采用Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●控制器采用全密封防水设计。
●采用6位数码显示各种金额和状态，具有阀门开关、联网指示。
●使用先扣钱后供水的消费模式，最小扣钱单位可达1分钱。
●采用红外开关控制阀门，使用寿命远远大于按钮开关。
●可根据情况灵活的选择水控器工作模式：计时或计流。
●计流时，启用断线保护，能够实现窃水处理。
●通过RS－485通信线，能够实现黑名单处理、上传消费记录。
2、工作原理3、性能指标二、使用说明1、开机显示上电，显示版本号“SC-X.XX”，然后依次显示终端类型“L---XX”、显示端口号“Pn-xxx”、地址号“dn-xxx”，显示状态之间间隔2-4s。
“L---XX”说明如下：XX=01、02、03、04中的一个，分别表示计时淋浴、计时开水、计流淋浴、计流开水，其中L表示联网版。
2、系统初始化1)放系统卡。
传系统注册码，显示“SYS---”，表示系统注册码传成功，显示状态持续2s后，显示地址号“dn-xxx”。
智能IC卡水电控管理系统软件使用说明书
智能IC卡水电控管理系统软件使用说明书目录概述 (4)第一章用户管理 (5)1.1如何新开户 (5)1．2 如何修改用户信息。
(7)1.3如何给用户卡充值 (9)1.4 员工离职交还卡片（删除用户） (11)1.5如何挂失卡片 (11)1.6 卡片解挂 (13)1.7如何查找用户卡片编号 (14)1.8 如何补发新卡 (15)第二章财务报表 (17)2.1 如何查询存取明细 (17)2.2如何查询消费明细 (18)2.3 如何查看个人流水账目。
(19)第三章系统信息管理 (19)3.1如何进入“系统设置” (19)3.2如何在软件中添加联网水电控机 (20)3.3 如何设置收费方式 (21)3.4如何设置水控机扣费费率 (23)3.5如何写系统信息卡。
(23)3.6 如何设置串口参数 (24)第四章水控机管理 (25)4.1如何监控水控机（实时监控） (25)4.2 如何发送系统时间给水控机 (27)4.3 如何发送挂失名单给水控机 (28)4.4如何采集水控机消费明细 (29)概述本说明书采用问答方式来提示用户使用本软件。
系统初次运行，操作员编号为1，操作员密码空。
进入系统后请自行修改密码和添加操作员。
进入系统主界面如下。
如有修改恕不另行通知。
系统分“用户管理”“财务报表”“系统信息管理”“水控机管理”四个主模块。
第一章用户管理1.1如何新开户新开户表示发行一张新卡给新进员工（客户）。
点击“用户管理”中的“新增用户”放置一张新卡（未使用过的卡）到读写卡机上。
点“读卡”“卡片编号”一栏出现一个编号，表示读到了这张新卡片，并把卡片的编号显示出来。
请输入“姓名”“证件号码”（证件号码不允许重复，可根据贵单位的情况输入不重复的号码，如身份证号，学号等等）、用户类别、部门等其他信息，新开户时即可给该用户充值，在卡片金额一栏输入卡片金额。
输入完毕后请点击“写卡”如果开户成功提示如下窗口。
水电控机具有区分4种用户类别功能。
K9水控机使用说明书1.0
东莞市西奥计算机智能科技有限公司K9水控机使用说明书2010年04月20日VER 1.0目录第一章产品概述 (2)1.1系统特点 (2)1.2水控机外观介绍 (2)1.2.1 外型介绍 (2)1.2.2 各部分功能说明 (2)1.2.3 按键介绍........................................................................................................................ 错误！未定义书签。
1.2.4 按键功能说明 (2)1.4水控机参数及特征 (3)1.4.1 水控机参数 (3)1.4.2 功能特征 (3)第二章设备安装 (3)2.1设备连接 (3)2.1.1 接口定义 (3)2.1.2 电源连接 (4)2.1.3 电磁阀连接 (4)2.1.4 流量计连接 (4)第三章参数设置 (5)3.1功能参数设置 (5)3.2系统密码设置 (5)3.3数据采集 (6)3.4消费操作 (6)第四章系统配置及使用流程 (7)第一章 产品概述K9水控机是西奥科技有限公司自主研发的新一代IC 卡节能节水自动控制系统，产品采用先进的生产工艺，挂式安装，密封性好。
1.1 系统特点。
1.2水控机外观介绍1.2.1 外型介绍1.2.2 各部分功能说明1．电源指示灯：电源接通后即点亮指示；2．读卡指示灯：感应到卡，灯常亮，工作状态时，闪烁点亮；3．LED 显示屏：八位LED 数码管，待机状态时，显示机器机号。
在刷消费卡时，显示卡上余额。
4．插卡槽：插放用户卡；5．按键：含有启动/暂停键、功能键、上调键、下调键等；1.2.3 按键功能说明水控机按键正常消费输入金额外，还可以设置部分参数功能。
具体的功能说明如下： 启动/暂停键 ：在读卡有效的情况下，按下该键，水控机开始工作，再次按，暂停工作；功能键：按该键，在5秒钟内，按下调键，查看设备序列号，按上调键，查看设备版本信息；刷密码卡，可以加载密码及设置读卡扇区信息。
水控机说明书 智能IC卡水控机

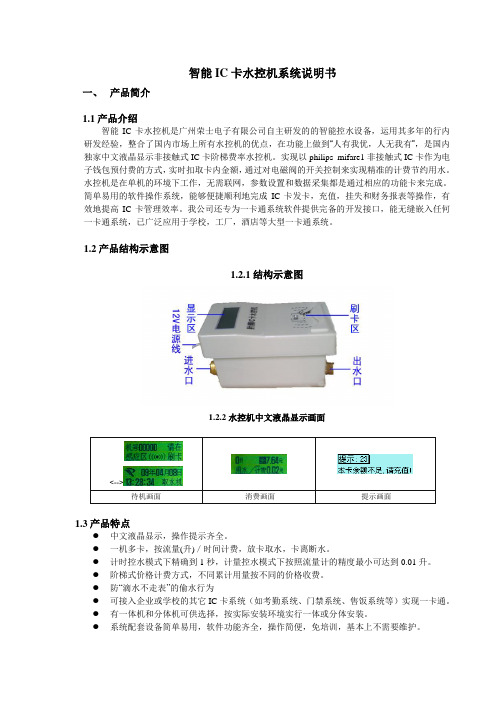

智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图1.2.2水控机中文液晶显示画面<-->待机画面消费画面提示画面1.3产品特点●中文液晶显示，操作提示齐全。
●一机多卡，按流量(升)／时间计费，放卡取水，卡离断水。
●计时控水模式下精确到1秒，计量控水模式下按照流量计的精度最小可达到0.01升。
●阶梯式价格计费方式，不同累计用量按不同的价格收费。
●防“滴水不走表”的偷水行为●可接入企业或学校的其它IC卡系统（如考勤系统、门禁系统、售饭系统等）实现一卡通。
●有一体机和分体机可供选择，按实际安装环境实行一体或分体安装。
●系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。
IC卡智能供水操纵器利用说明书(二合一断路器电流开关)
IC卡智能供水操纵器使用说明书青岛恒泽水利科技IC卡智能供水操纵器利用说明书一、治理员操作：一、加密功能介绍：每一个治理单位的设备利用一个密码，本治理单位IC卡只能在本治理单位设备利用，因此设备在投入运行之前需要进行加密操作。
操作步骤：a、在待机界面下按“确认”键进入功能界面显示内容如下图；b、按“移位”键选中【5.加密】功能；c、按“确认”键后液晶显示【请刷加密卡！】；d、将加密卡（C卡）贴靠在感应区，加密成功后蜂鸣器一声长响，液晶显示【加密成功！】。
图:功能界面二、治理员登岸功能介绍：治理员要对设备参数进行设置之前第一要登岸治理功能界面。
操作步骤：a、在待机界面下按“确认”键进入功能界面显示内容如下图；b、按“移位”键选中【3.治理】功能；c、按“确认”键后液晶显示【请刷治理卡！】；d、将治理卡贴靠在感应区，刷卡成功后蜂鸣器一声长响，液晶显示治理员功能界面。
图:治理员功能界面第一屏图:治理员功能界面第二屏图:治理员功能界面第三屏3、读取用水记录功能介绍：将用户的用水记录搜集到治理员卡，以治理员卡为载体传送到治理后台。
操作步骤：a、治理员登岸后，显示治理员功能界面第一屏，如下图；b、按“确认”键后液晶显示【请刷治理卡！】；c、将治理卡贴靠在感应区不要晃动，伴随蜂鸣器响声，治理卡逐条读取用户用水记录，读取成功后蜂鸣器一声长响，液晶显示【读取用水记录成功】，若是液晶提示【卡满，请清空】表示治理卡已经读过用水记录，需要到治理后台将数据清空后再读。
4、恢复出厂设置功能介绍：恢复出厂设置功能是将所有的用水记录清除，所有功能配置恢复出厂默许值，在设备投入运行之前需要第一进行此操作。
注意：设备投入运行后此功能需要谨慎操作，因为恢复出厂设置后用户存在供水操纵器中的水量余量也会被清除，且不能恢复。
操作步骤：a、治理员登岸后，显示治理员功能界面第一屏，如下图，默许选中【1.读取用水记录】；b、按“移位”键选中【2.恢复出厂设置】功能；c、按“确认”键后液晶显示【请刷治理卡！】；d、将治理卡贴靠在感应区，刷卡成功后蜂鸣器一声长响，系统从头启动。
新蓝智能IC卡节水控制器安装使用说明书

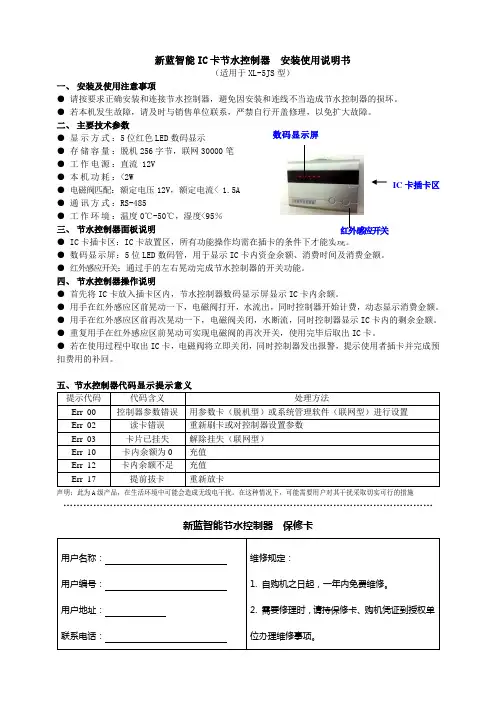

新蓝智能IC 卡节水控制器 安装使用说明书（适用于XL-5JS 型）一、 安装及使用注意事项● 请按要求正确安装和连接节水控制器，避免因安装和连线不当造成节水控制器的损坏。
● 若本机发生故障，请及时与销售单位联系，严禁自行开盖修理，以免扩大故障。
二、 主要技术参数● 显示方式：5位红色LED 数码显示● 存储容量：脱机256字节，联网30000笔 ● 工作电源：直流 12V ● 本机功耗：<2W● 电磁阀匹配：额定电压12V ，额定电流< 1.5A ● 通讯方式：RS-485● 工作环境：温度0℃-50℃，湿度<95％三、 节水控制器面板说明 ● IC 卡插卡区：IC 卡放置区，所有功能操作均需在插卡的条件下才能实现。
● 数码显示屏：5位LED 数码管，用于显示IC 卡内资金余额、消费时间及消费金额。
● 红外感应开关：通过手的左右晃动完成节水控制器的开关功能。
四、 节水控制器操作说明● 首先将IC 卡放入插卡区内，节水控制器数码显示屏显示IC 卡内余额。
● 用手在红外感应区前晃动一下，电磁阀打开，水流出，同时控制器开始计费，动态显示消费金额。
● 用手在红外感应区前再次晃动一下，电磁阀关闭，水断流，同时控制器显示IC 卡内的剩余金额。
● 重复用手在红外感应区前晃动可实现电磁阀的再次开关，使用完毕后取出IC 卡。
● 若在使用过程中取出IC 卡，电磁阀将立即关闭，同时控制器发出报警，提示使用者插卡并完成预扣费用的补回。
提示代码 代码含义 处理方法Err_00 控制器参数错误用参数卡（脱机型）或系统管理软件（联网型）进行设置 Err_02 读卡错误 重新刷卡或对控制器设置参数 Err_03 卡片已挂失 解除挂失（联网型） Err_10 卡内余额为0 充值 Err_12 卡内余额不足 充值 Err_17提前拔卡重新放卡声明：此为A 级产品，在生活环境中可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施…………………………………………………………………………………………………新蓝智能节水控制器 保修卡用户名称： 维修规定：用户编号： 1. 自购机之日起，一年内免费维修。
兴邦科技 IC 卡水控机 说明书

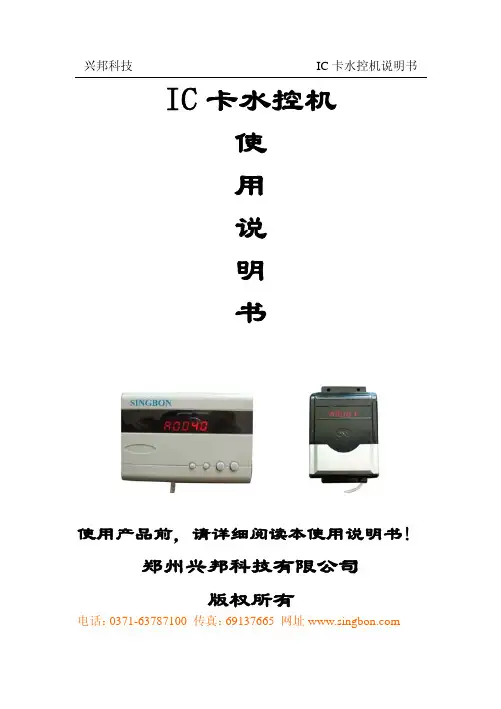

IC卡水控机使用说明书使用产品前，请详细阅读本使用说明书!郑州兴邦科技有限公司版权所有电话：*************传真：69137665 网址前言十分感谢您选用郑州兴邦科技有限公司开发的IC卡水控机。
我公司开发、生产的IC卡水控机经过数年的研发、数百家客户的成功应用，获得了市场的好评。
郑州兴邦科技有限公司是一家注册于中国郑州国家级高新技术产业开发区—郑州高新技术产业开发区的高科技企业，致力于IC智能卡“一卡通”和RFID射频系统的开发、生产与销售，为客户提供关于智能卡“一卡通”和RFID系统的全面解决方案。
兴邦科技自行研发生产SINGBON系列的“一卡通”产品，涉及：企业一卡通、校园一卡通、小区一卡通。
其应用系统包括：电子收费、食堂售饭、节水管理、门禁管理、考勤管理、储蓄消费、巡更系统、会员管理、会议签到管理等应用系统，并在同行中一直处于技术领先地位。
您所选购的IC卡水控机可以与我公司的电子收费、食堂售饭、节水管理、门禁管理、考勤管理、储蓄消费、巡更系统、会员管理、会议签到等应用系统实现一卡通管理，具备良好的系统扩展性，详细情况请向您的系统供应商咨询。
在使用本产品之前，请您详细阅读随产品提供的各种说明书和操作手册，这将解决您在系统安装和使用中的大部分问题。
如果说明书和操作手册还不能解决问题，请联系您的产品供应商，他们将会为您提供良好的服务。
再次感谢您选购兴邦科技的产品，祝您工作愉快！！郑州兴邦科技有限公司 附录：兴邦科技产品目录一卡通系列：食堂售饭系统 IC卡消费系统 节水控制系统 考勤系统 门禁系统 巡更系统 会员管理系统 IC卡饮水机收费系统 IC卡洗衣机收费系统 图书管理系统 机房管理系统 IC卡机电设备控制管理系统 校园一卡通系统 企业一卡通系统节能产品：远红外节电开关 教室节电开关 空调节电开关 厕所节水系统 澡堂节水系统本公司承接各种一卡通产品、机电一体化产品的开发、生产电话：*************传真：69137665 网址重点说明重点说明，在安装系统之前请先阅读本说明！！请所有客户在安装数据库、系统软件和使用之前，请务必按照以下步骤来做：1、请指定一个专业的技术人员，要求熟悉计算机和SQL2000数据库。
新水控器说明书

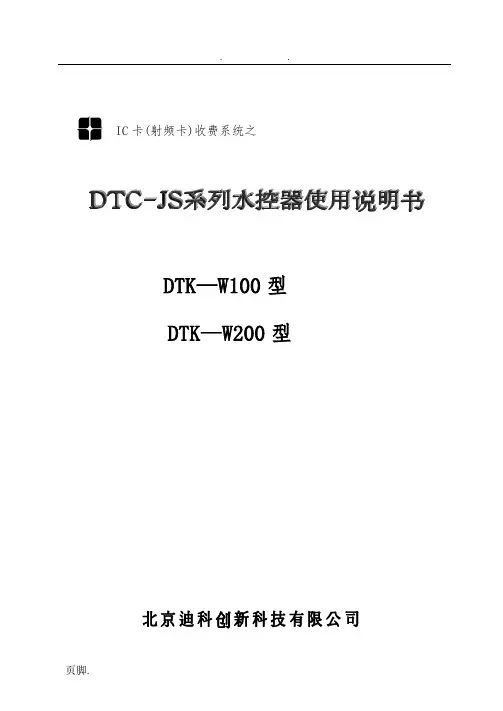

. . IC卡(射频卡)收费系统之DTK—W100型DTK—W200型61.智能节水控制器简介 (2)1.1DTK—W100型节水控制器结构图 (3)1.2 DTK—W200型节水控制器结构图 (4)2. 智能节水控制器原理及操作流程 (5)2.1 智能节水控制器原理 (5)2.2 DTK—W100型节水控制器操作流程图 (5)2.3 DTK—W200型节水控制器操作流程图 (6)3. 智能节水控制器功能 (7)3.1 DTK—W100型节水控制器 (8)3.2 DTK—W200型节水控制器 (9)3.3 初始化显示 (12)3.4 管理卡的设置 (14)3.5 常见问题的解决方法 (16)4. 智能节水控制系统组成 (18)4.1 系统硬件和软件组成 (18)4.2 智能节水控制器组成 (18)5. 附件构成 (19)5.1 电动阀 (19)5.2 电磁阀 (20)5.3 电源 (21)5.4 读写器 (22)6. 网络安装 (23)6.1 系统结构图 (23)6.2 系统安装接线图 (23)6.3 浴室安装示意图 (24)6.4 开水房安装示意图 (25)6.5 墙正视图 (25)7.电动阀和电磁阀安装接线图 (26)7.1 线的接法： (27)7.2 选择阀门的跳线接法： (32)1.智能节水控制器简介DTK—W100型和DTK—W200型智能节水控制器是我公司自主开发、研制成功、并被广泛使用的高新技术产品。
智能节水控制器集读卡、显示、自动收费以及报警功能于一体，外型美观、人性化设计，具有防潮、防水、抗干扰、使用方便等特点。
1.1DTK—W100型节水控制器结构图DTK—W100型结构说明①外壳……………产品包装壳②螺丝钉……………固定壳体③放卡出水区……………控制出水④暂停使用区……………控制停水⑤ LED显示屏……………供持卡人查看⑥产品标识……………产品名称和型号⑦主控制线……………接电源线、网线、电磁阀线（或电动阀）⑧底座……………产品包装⑨安装孔……………固定产品⑩简要说明……………简要的使用方法1.2 DTK—W200型节水控制器结构图DTK—W200型结构说明①产品外壳……………产品包装壳②外壳装饰框……………产品包装壳③放卡槽……………读卡区④排水孔……………放卡槽排水⑤产品标识……………产品名称和型号⑥ LED 显示屏……………供持卡人查看⑦红外感应区……………控制出水状态注：主控制线在产品背后，接电源线、网线、电磁阀线（或电动阀）2. 智能节水控制器原理及操作流程2.1 智能节水控制器原理在分支水管的终端和龙头之间安装一个电动阀（或电磁阀），通过节水控制器控制电动阀（或电磁阀）的开关控制水龙头的开关，在用水的同时节水控制器可按照时间和流量计费来实现节水。
水控智能充值机 使用说明书
水控智能充值机使用说明书本手册可能会随着产品的更新而进行修改，请以最新版本的手册为准，手册修改不另行通知珠海市京澳特电子有限公司保留对本手册所有内容的最终解释权及修改权目录1.概述 (1)2.快速调试 (1)2.1.机器准备 (1)2.2.机器登陆 (1)2.3.修改密码 (2)2.4.发卡 (5)2.5.充值 (6)2.6.修改费率 (8)2.7.消费用水 (12)3.设置计费方式和费率 (12)3.1.计费方式介绍 (12)3.2.计费方式设置方法 (13)4.限额 (16)4.1.限额介绍 (16)4.2.限额原则 (16)4.3.限额方式 (16)4.4.限额设置方法 (18)5.充值记录 (22)5.1.查看所有充值记录 (23)5.2.查看指定用户充值记录 (23)5.3.删除所有充值记录 (26)6.消费记录 (27)7.充值报表 (28)7.1.查询余额、补助充值日报表 (29)7.2.查询余额、补助充值月报表 (30)7.3.删除充值报表 (31)8.系统时间 (32)8.1.设置充值机时间 (33)8.2.设置水控机时间 (34)9.用户卡有效期 (35)10.机器分组 (36)10.1.水控机分组设置 (37)10.2.用户卡分组设置 (39)11.管理密码 (40)12.修改卡扇区 (42)13.查询用户卡详细信息 (42)14.联系方式 (44)1.概述本说明书详细讲解水控手动充值机的使用，包括：发卡、充值、充值统计、充值记录查询等等。
需要设备：1）、水控手动充值一台；2）、水控机一台；3）、空白IC卡若干张。
2.快速调试用户可通过快速调试说明即可快速将充值机使用起来，充值机的其它功能可根据后期实际使用情况再深入了解。
系统具体操作步骤如下：机器准备机器登陆修改密码发卡消费用水修改费率充值机器准备：准备好调试时用到的机器，如水控机、手动充值机。
机器登陆：开机并输入密码登陆，类似手机开机后输入密码登陆。

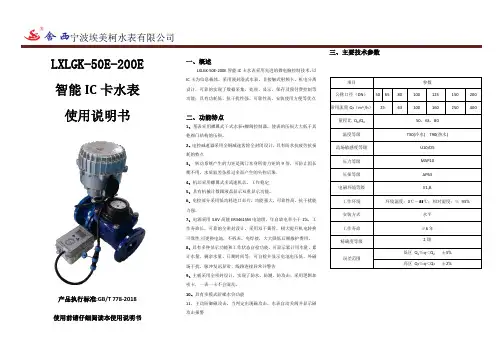

宁波埃美柯 LXLGK-50E-200E 智能 IC 卡水表 使用说明书
LXLGK-50E-200E 智能IC卡水表使用说明书产品执行标准:GB/T 778-2018使用前请仔细阅读本使用说明书一、概述LXLGK-50E-200E智能IC卡水表采用先进的微电脑控制技术，以IC卡为信息载体，采用液封湿式水表，非接触式射频卡，机电分离设计，可靠的实现了数据采集、处理、显示、保存及预付费控制等功能；具有功耗低、抗干扰性强、可靠性高、安装使用方便等优点二、功能特点1、基表采用螺翼式干式水表+蝶阀控制器，使表的压损大大低于其他阀门结构的压损。
2、电控减速器采用全铜减速齿轮全封闭设计，具有防水抗疲劳抗损耗的特点3、转动系统产生的力矩是阀门本身所需力矩的9倍，可防止因长期不用，水质较差杂质过多而产生的失控后果.4、机芯采用螺翼式多流速机芯，工作稳定5、具有机械计数跟液晶显示双重显示功能。
6、电控部分采用低功耗进口芯片，功能强大，可靠性高，抗干扰能力强。
7、电源采用3.6V高能ER34615M电池组，年自放电率小于1%，工作寿命长，可靠的全密封设计，采用双干簧管，极大提升机电转换可靠性,可更换电池，不拆表，免焊接，大大降低后期维护费用。
8、具有多种显示功能和工作状态自检功能，可显示累计用水量、累计水量、剩余水量、日期时间等；可自检并显示电池电压低、外磁场干扰、脉冲发讯异常、线路连接异常并警告9、主板采用全密封设计，实现了防水、防潮、防攻击；采用逻辑加密卡，一表一卡不会混乱。
10、具有多模式阶梯水价功能11、主动防御磁攻击，当判定出现磁攻击，水表自动关阀并显示磁攻击报警三、主要技术参数四、安装尺寸五、安装与使用1.选择水表的口径，应根据安装地点的流量大小而定。
2.安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。
冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏。
建议安装在专用水表箱内。
3. 水表应水平安装，字面朝上，箭头方向与水流方向相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水控机说明书智能IC卡水控机智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC 卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图1.2.2水控机中文液晶显示画面<-->待机画面消费画面提示画面1.3产品特点●中文液晶显示，操作提示齐全。
●一机多卡，按流量(升)／时间计费，放卡取水，卡离断水。
●计时控水模式下精确到1秒，计量控水模式下按照流量计的精度最小可达到0.01升。
●阶梯式价格计费方式，不同累计用量按不同的价格收费。
●防“滴水不走表”的偷水行为●可接入企业或学校的其它IC卡系统（如考勤系统、门禁系统、售饭系统等）实现一卡通。
●有一体机和分体机可供选择，按实际安装环境实行一体或分体安装。
系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。
电源：内置稳压电路，可自动适应直流12V—24V电源。
功率：小于2W。
尺寸大小：分体机：155×90×38，一体机：135×90×108 （长*宽*高，单位mm）。
重量：分体机：0.2公斤，一体机：0.5公斤。
防水：密封胶条、密封胶。
环境温度：0ºC —60ºC。
环境湿度：随意。
三、设备安装与接线3．1安装须知A、水流方向必须与水控机底壳标的箭头方向一致，否则出现正常刷卡后不出水现象。
3.1.1水流方向图B、电源输出电压必须是直流12V（如果电源线不够长请自行驳接加长），禁止直接输入220V市电到水控机，否则后果自负。
3.1.2一体机接线图3.1.3分体机接线图C、最好在干燥安全的地方加装一个通用电工插座，再将电源适配器插上固定好，切勿出现松动现象，不然容易坠落。
注意电工插座必须为220V 市电专用的，禁止不安全搭线。
D、安装方法：水控机进水口螺母在扭紧时应一手扶住水控机，一手拿板手夹住螺母轻轻用力，不宜过于用力。
出水口必须一手用薄臂板手夹住六角螺丝，另一只手用板手夹住螺母轻轻用力。
安装时注意力度，切忌用力过猛，以免损坏设备，否则后果自负。
3．2安装拓扑图3．3现场安装图3.3.1工程图片13.3.2工程图片2四、消费者使用须知：1.水控机以先扣费后出水的原则，阶梯式扣费的方式。
2.启动消费：把IC卡放在水控机刷卡区，三秒后扣费出水，IC卡离开感应区，电磁阀的阀门会自动关闭，水流立刻断开。
3.如果只需查询卡上余额，累计用水量等，请将IC卡放在水控机的刷卡区即可（不要超过3秒）。
注意：三秒内请取走卡片，否则将扣取费用。
4.水控机中文液晶显示提示内容总汇五、设备常见问题及其解决方法5．1问题集1)无法读取用户卡2)正常读卡后，不出水3)时间错乱，不能正常使用4)接口出现滴水或漏水现象5．2原因分析及解决方法1)原因1：水控机没有权限，请在系统软件制作密码卡到机器上刷。
原因2：用户卡不属于该水控系统，请在软件系统初始化该用户卡。
原因3：该卡片已被损坏，请重新办理。
原因4：设备硬件损坏，请联系厂商帮忙解决。
2)原因1：水流方向与机器底壳上标的箭头相反，请按照“安装须知”安装保证水流方向一致。
原因2：过滤网长期不清洗造成堵塞，请定期清洗出水口的过滤网。
原因3：电磁阀已被损坏，请换一个新的。
原因4：设备硬件损坏，联系厂商帮忙解决。
3)时间出现乱码，在系统软件制作时间卡到机器上刷即可。
4)原因1：接口处没有放好胶圈，请将胶圈（配件附带）放在接口处。
原因2：接口处松动，请用水钳拧紧接口，切忌用力过猛，以免损坏设备。
六、智能IC卡水控机系统软件使用说明1、系统软件概述本系统软件为绿色免安装版本，电脑配置要求低。
使用本软件前，请新建一个文件夹，将光盘内所有文件拷贝到该文件夹（不宜直接在光盘上运行水控机管理软件）。
水控管理系统只要实行各种功能设定卡的制作、消费卡的收费管理、汇总采集数据并进行分析处理、以及各种财务报表输出功能。
我们软件开发的初衷就是好用、易用、合理、简洁。
一看就懂的软件既能减少用户烦恼和时间消耗，又能减少开发商的培训、维护时间2、软件操作流程图3、 软件操作速成 1） 登陆界面：超级管理员登陆的初始密码为空，请及时修改。
基础资料录系统初始配置：办充功能汇总统计异常处理，包括补系统软件注操作管理员：初始密码为空，请2）系统注册：用厂商配给的注册码执行系统注册，此操作在“系统软件管理”完成。
输入注册码，点击重新注制作密码卡，到水3）初始化配置：第一次使用软件系统，必须先对系统参数进行初始设置，以保证精确的计费。
设置办新卡或者IC设置办新卡的卡成4）设备参数设定：设置好参数后制作参数设定卡，到对应的设备上刷卡进行参数设置，方可完成此操作。
设置水控机的所属将清空机器所有的5）设定水控机的时间：需制作时间卡，到对应的设备刷卡进行时间设定。
制作时间卡到设备刷卡有一设定设备允许刷卡6）设定计费规则：制作费率卡，到对应的设备刷卡进行费率设定。
注意：设定阶梯费率时请认真阅读软件“阶梯费率设定”界面上的解释。
计费方式设置该费率卡最低、最高使用金额冷热水温冷水费率热水费率7）发行新卡：IC卡必须属于该系统才可以办新卡，按照“办新卡”界面提示完成操作。
录入持卡选择用户卡的所属8）IC卡充值：此操作按软件“充值”界面提示完成，简单易懂。
点击“读按键输入9）统计当天收支数据：可浏览或导出相关统计数据，按照“今日收支一览”界面提示完成操作。
4、功能设定卡的用途及其制作方法所有功能设定卡的须配专用的读写器来制作发卡：把卡片放在读写器感应区，点击制作功能设定卡按钮即可。
制作完成，再将功能设定卡到相应的设备执行刷卡，对其参数设定或数据采集。
功能设定卡用途制作方法参数设定卡✓用以设定水控机的所属用水单位或区域。
✓清除水控机所有信息恢复出“水控机管理”→“设备参数设定”→，厂状态（不建议）。
时间设定卡✓用以设定或纠正水控机的时间✓管理水控机的用水时间段（需要勾选才可设置）“水控机管理”→“水控机时间设定”→费率设定卡✓用以设定水控机的计费方式“水控机管理”→“阶梯费率设定”→汇总采集卡✓采集水控机的用水的计费、计量总额“水控机管理”→“消费情况汇总→名册挂失卡✓以卡号为名册，挂失丢失的用户卡“IC卡管理”→“挂失”→解除挂失卡✓以卡号为名册，解除用户卡的挂失✓可以清空水控机的所有挂失信息（不建议）“IC卡管理”→“解除挂失”→5、数据管理5．1月收支一览：查看或打印该月办新卡的明细报表，充值金额的明细报表，采集的明细报表5．2任意时间段的收支报表：查看或打印某时间段办新卡、充值、采集数据的明细报表。
统计数据5．3采集数据汇总：水控机的用水量，计费总额，使用次数的明细报表查询的条5．3软件功能菜单“文件”的子菜单中“数据库备份”可以将数据导出备份选择保存点击备份5．4恢复数据：如果系统出现问题，或者重装系统后，可以用备份的数据库恢复数据。
只须将备份的数据库重命名为sy-sk071.mdb，然后将“水控机管理软件”文件目录下的s y-sk071.mdb覆盖即可。
