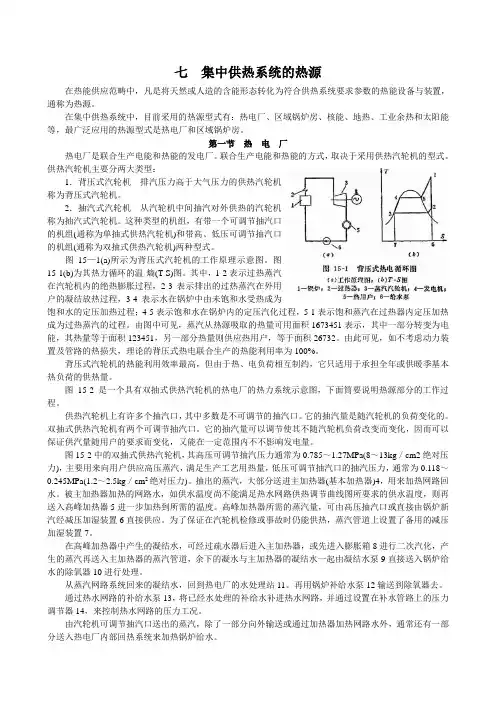

七集中供热系统的热源在热能供应范畴中,凡是将天然或人造的含能形态转化为符合供热系统要求参数的热能设备与装置,通称为热源。

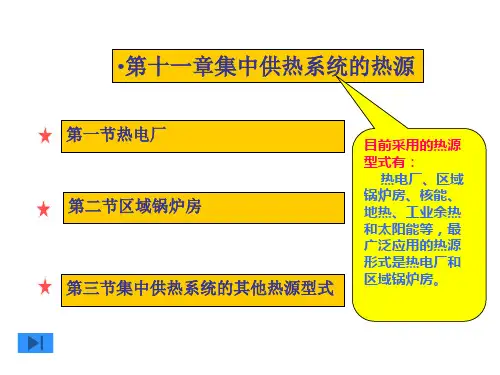

在集中供热系统中,目前采用的热源型式有:热电厂、区域锅炉房、核能、地热、工业余热和太阳能等,最广泛应用的热源型式是热电厂和区域锅炉房。
第一节热电厂热电厂是联合生产电能和热能的发电厂。
联合生产电能和热能的方式,取决于采用供热汽轮机的型式。
供热汽轮机主要分两大类型:1.背压式汽轮机排汽压力高于大气压力的供热汽轮机称为背压式汽轮机。
2.抽汽式汽轮机从汽轮机中间抽汽对外供热的汽轮机称为抽汽式汽轮机。
这种类型的机组,有带一个可调节抽汽口的机组(通称为单抽式供热汽轮机)和带高、低压可调节抽汽口的机组(通称为双抽式供热汽轮机)两种型式。
图15—1(a)所示为背压式汽轮机的工作原理示意图。
图15-1(b)为其热力循环的温-熵(T-S)图。
其中,1-2表示过热蒸汽在汽轮机内的绝热膨胀过程,2-3表示排出的过热蒸汽在外用户的凝结放热过程,3-4表示水在锅炉中由未饱和水受热成为饱和水的定压加热过程;4-5表示饱和水在锅炉内的定压汽化过程,5-1表示饱和蒸汽在过热器内定压加热成为过热蒸汽的过程。
由图中可见,蒸汽从热源吸取的热量可用面积1673451表示,其中一部分转变为电能,其热量等于面积123451,另一部分热量则供应热用户,等于面积26732。
由此可见,如不考虑动力装置及管路的热损失,理论的背压式热电联合生产的热能利用率为100%。
背压式汽轮机的热能利用效率最高,但由于热、电负荷相互制约,它只适用于承担全年或供暖季基本热负荷的供热量。
图15-2是一个具有双抽式供热汽轮机的热电厂的热力系统示意图,下面筒要说明热源部分的工作过程。
供热汽轮机上有许多个抽汽口,其中多数是不可调节的抽汽口。
它的抽汽量是随汽轮机的负荷变化的。
双抽式供热汽轮机有两个可调节抽汽口。
它的抽汽量可以调节使其不随汽轮机负荷改变而变化,因而可以保证供汽量随用户的要求而变化,又能在一定范围内不不影响发电量。
集中供热系统的热源集中供热系统是一种将热能通过管道输送到各个供热设备,为居民和企业提供供暖服务的系统。
而这个系统的热源则是供热系统不可或缺的一部分。
本文将对集中供热系统的热源进行详细介绍。
一、热源种类集中供热系统的热源种类繁多,主要有以下几种:1. 锅炉热源锅炉是集中供热系统最常见的热源之一。
锅炉利用燃烧燃料产生热能,通过热交换器将热能传递给供热系统。
常见的锅炉有燃煤锅炉、燃气锅炉、生物质锅炉等。
锅炉热源具有热量高、稳定性强等特点。
2. 余热热源余热热源是指利用工业生产过程中产生的废热作为供热系统的热源。
通过余热回收技术,能够最大限度地利用废热资源,减少能源浪费。
常见的余热热源包括冶金工业、化工工业、发电厂等。
3. 地热热源地热热源是指利用地壳深处的热能作为供热系统的热源。
通过地热泵等设备,将地热能转化为供热系统所需要的热能。
地热热源具有环保、稳定性高等特点,适用于地热资源丰富的地区。
4. 生活污水热源生活污水热源是指利用城市生活污水中的热能作为供热系统的热源。
通过生活污水热泵等设备,能够将废水中的热能提取出来,降低对传统能源的依赖,并实现废水的资源化利用。
生活污水热源具有环保、节能的特点。
二、热源选择因素在选择集中供热系统的热源时,需要考虑多个因素,包括以下几个方面:1. 热效率热源的热效率是一个重要的考虑因素。
高效的热源能够提供更多的热能,使整个供热系统更加高效节能。
2. 燃料成本不同的热源所使用的燃料成本不同。
需要对不同的燃料进行成本评估,选择成本较低的热源。
3. 燃料供应可靠性燃料供应的可靠性也是选择热源的一个重要指标。
热源所需要的燃料应该能够稳定供应,保证供热系统的正常运行。
4. 环保性能在如今注重环境保护的社会,热源的环保性能也是非常重要的考虑因素。
选择环保的热源能够减少对环境的影响。
5. 基础设施要求不同的热源对基础设施的要求也不同。
比如,地热热源需要进行地质勘探和井田工程,而生活污水热源则需要对污水进行前处理。
