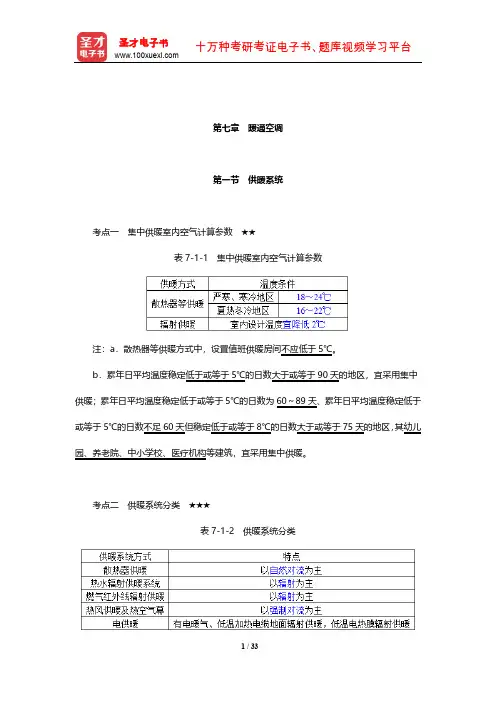

第七章暖通空调第一节供暖系统考点一集中供暖室内空气计算参数★★表7-1-1 集中供暖室内空气计算参数注:a.散热器等供暖方式中,设置值班供暖房间不应低于5℃。
b.累年日平均温度稳定低于或等于5℃的日数大于或等于90天的地区,宜采用集中供暖;累年日平均温度稳定低于或等于5℃的日数为60~89天、累年日平均温度稳定低于或等于5℃的日数不足60天但稳定低于或等于8℃的日数大于或等于75天的地区,其幼儿园、养老院、中小学校、医疗机构等建筑,宜采用集中供暖。
考点二供暖系统分类★★★表7-1-2 供暖系统分类考点三集中供暖热源、热媒★★★集中供暖系统一般由热源、热媒输送、散热设备三个环节组成。
1.集中供暖热源(1)供暖热源:供暖用热的来源,消耗的能源一般为煤、油、燃气、电等。
(2)常用集中供暖热源(见表7-1-3)。
表7-1-3 常用集中供暖热源2.水系统的定压膨胀、补水、水处理(1)定压膨胀:水系统要有定压;水系统内最低点管道和设备不超压。
(2)补水:应有补水泵等补水装置。
(3)水处理:补水应作软化、有必要时作除氧(热水温度高、锅炉容量大、蒸汽等)处理。
3.集中供暖热媒(1)热媒种类(见表7-1-4)表7-1-4 热媒种类(2)热媒的选择①民用建筑应采用热水作热媒;②低温热水地面辐射供暖的供、回水温度宜采用35~45℃,不应超过60℃,供、回水温差宜小于或等于10℃,且不宜小于5℃;③工业建筑当以供暖为主时,宜用热水;当以工艺用蒸汽为主时,可用蒸汽。
考点四集中供暖管道系统★★★★1.集中供暖热网(1)定义:由一处热源向多处热力站或多处建筑物供热时,敷设于室外的管网叫热网。
(2)热网分类(见表7-1-5)表7-1-5热网分类注:一次热网和二次热网的水一般不混合、不串通,只有热量的交换和转移,是两套热力网。
(3)热力网的敷设方式:地沟、直埋、架空。
2.集中供暖系统(见表7-1-6)表7-1-6 集中供暖系统分类3.热水集中供暖分户热计量(1)新建住宅热水集中供暖系统,应设置分户热计量和室温控制装置。

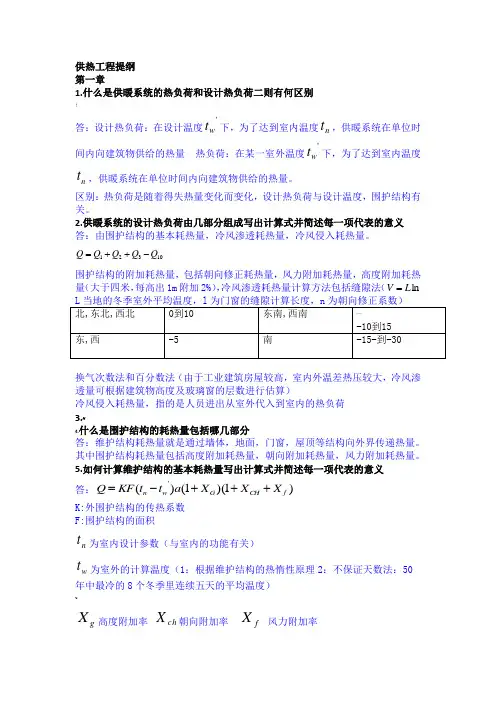

供热工程提纲第一章1.什么是供暖系统的热负荷和设计热负荷二则有何区别!答:设计热负荷:在设计温度'w t 下,为了达到室内温度n t ,供暖系统在单位时间内向建筑物供给的热量 热负荷:在某一室外温度'w t 下,为了达到室内温度n t ,供暖系统在单位时间内向建筑物供给的热量。
区别:热负荷是随着得失热量变化而变化,设计热负荷与设计温度,围护结构有关。
2.供暖系统的设计热负荷由几部分组成写出计算式并简述每一项代表的意义 答:由围护结构的基本耗热量,冷风渗透耗热量,冷风侵入耗热量。
10321Q Q Q Q Q -++=围护结构的附加耗热量,包括朝向修正耗热量,风力附加耗热量,高度附加耗热量(大于四米,每高出1m 附加2%),冷风渗透耗热量计算方法包括缝隙法(ln L V =换气次数法和百分数法(由于工业建筑房屋较高,室内外温差热压较大,冷风渗透量可根据建筑物高度及玻璃窗的层数进行估算)冷风侵入耗热量,指的是人员进出从室外代入到室内的热负荷3.~4.什么是围护结构的耗热量包括哪几部分答:维护结构耗热量就是通过墙体,地面,门窗,屋顶等结构向外界传递热量。
其中围护结构耗热量包括高度附加耗热量,朝向附加耗热量,风力附加耗热量。
5.如何计算维护结构的基本耗热量写出计算式并简述每一项代表的意义 答:)1)(1()('f CH G w n X X X a t t KF Q +++-=K:外围护结构的传热系数F:围护结构的面积 n t 为室内设计参数(与室内的功能有关)w t 为室外的计算温度(1:根据维护结构的热惰性原理2:不保证天数法:50年中最冷的8个冬季里连续五天的平均温度)~g X 高度附加率 ch X 朝向附加率 fX 风力附加率6.维护结构的基本耗热量为什么要进行温差修正,那些因素影响温差修正系数值 答:是为了计算与大气不直接接触的外围护结构的基本耗热量wn h n t t t t a --= n t 为室内设计温度 h t 为不供暖房间的温度 w t 为室外设计温度 因数:1:保温性能2:透气状况 条件:当两个相邻的房间温差大于等于5℃时,应该计算该维护结构的耗热量,计算温差修正系数7.怎么样计算维护结构的传热面积和传热系数答:传热系数查表,还有就是传热系数表上没有就是按公式计算w n a a K 111++=λδ 传热面积计算参见p17 图1-5内墙算中心线,外墙算外边缘,层高的话一楼加上地板的高度8.维护结构耗热量为什么要进行朝向修正,风力附加,高度附加答:朝向修正:考虑太阳辐射对围护结构产生附加率,不同朝向对应的太阳直射不同,导致负荷计算的结果不同。

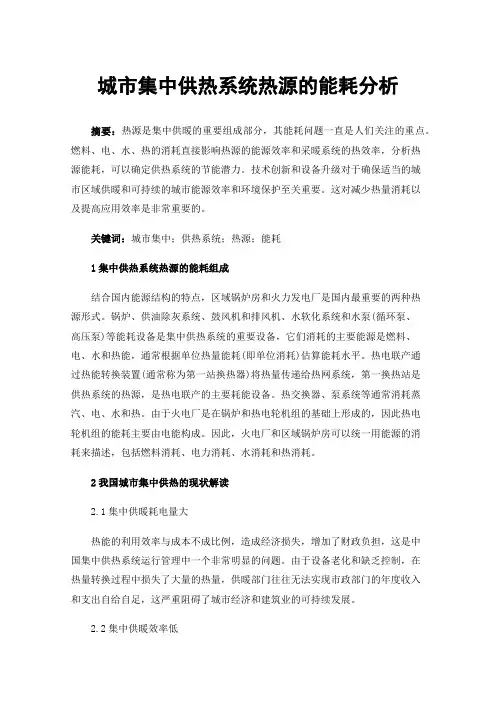

城市集中供热系统热源的能耗分析摘要:热源是集中供暖的重要组成部分,其能耗问题一直是人们关注的重点。
燃料、电、水、热的消耗直接影响热源的能源效率和采暖系统的热效率,分析热源能耗,可以确定供热系统的节能潜力。
技术创新和设备升级对于确保适当的城市区域供暖和可持续的城市能源效率和环境保护至关重要。
这对减少热量消耗以及提高应用效率是非常重要的。
关键词:城市集中;供热系统;热源;能耗1集中供热系统热源的能耗组成结合国内能源结构的特点,区域锅炉房和火力发电厂是国内最重要的两种热源形式。
锅炉、供油除灰系统、鼓风机和排风机、水软化系统和水泵(循环泵、高压泵)等能耗设备是集中供热系统的重要设备,它们消耗的主要能源是燃料、电、水和热能,通常根据单位热量能耗(即单位消耗)估算能耗水平。
热电联产通过热能转换装置(通常称为第一站换热器)将热量传递给热网系统,第一换热站是供热系统的热源,是热电联产的主要耗能设备。
热交换器、泵系统等通常消耗蒸汽、电、水和热。
由于火电厂是在锅炉和热电轮机组的基础上形成的,因此热电轮机组的能耗主要由电能构成。
因此,火电厂和区域锅炉房可以统一用能源的消耗来描述,包括燃料消耗、电力消耗、水消耗和热消耗。
2我国城市集中供热的现状解读2.1集中供暖耗电量大热能的利用效率与成本不成比例,造成经济损失,增加了财政负担,这是中国集中供热系统运行管理中一个非常明显的问题。
由于设备老化和缺乏控制,在热量转换过程中损失了大量的热量,供暖部门往往无法实现市政部门的年度收入和支出自给自足,这严重阻碍了城市经济和建筑业的可持续发展。
2.2集中供暖效率低集中供暖效率不高是限制城市集中供暖发展的重大问题,因为在实际采暖过程中,室内温度往往低于额定标准,造成采暖效果差。
这一问题的症结在于城市集中供热技术落后,没有引进集中供热控制系统。
各种因素的综合影响,降低了城市集中供热的效率。
3集中供热技术分析3.1管网的保温技术采暖管网在运行过程中的实际热容量为20%左右,采暖管网对用户供暖时产生大量的热量损失,这也是目前集中供热能耗高、效率低的主要原因。

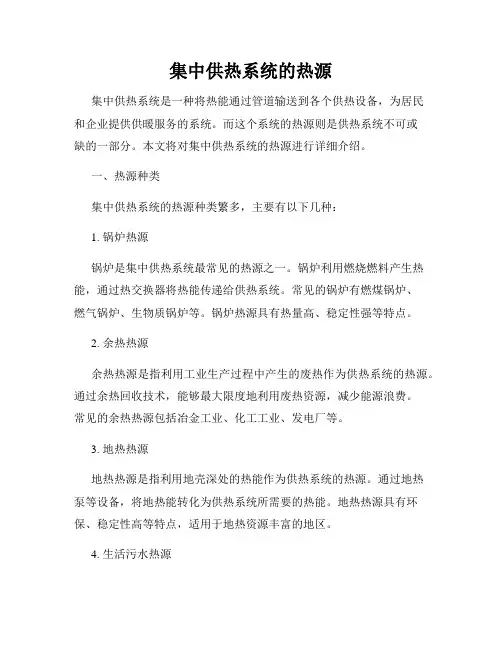

集中供热系统的热源集中供热系统是一种将热能通过管道输送到各个供热设备,为居民和企业提供供暖服务的系统。
而这个系统的热源则是供热系统不可或缺的一部分。
本文将对集中供热系统的热源进行详细介绍。
一、热源种类集中供热系统的热源种类繁多,主要有以下几种:1. 锅炉热源锅炉是集中供热系统最常见的热源之一。
锅炉利用燃烧燃料产生热能,通过热交换器将热能传递给供热系统。
常见的锅炉有燃煤锅炉、燃气锅炉、生物质锅炉等。
锅炉热源具有热量高、稳定性强等特点。
2. 余热热源余热热源是指利用工业生产过程中产生的废热作为供热系统的热源。
通过余热回收技术,能够最大限度地利用废热资源,减少能源浪费。
常见的余热热源包括冶金工业、化工工业、发电厂等。
3. 地热热源地热热源是指利用地壳深处的热能作为供热系统的热源。
通过地热泵等设备,将地热能转化为供热系统所需要的热能。
地热热源具有环保、稳定性高等特点,适用于地热资源丰富的地区。
4. 生活污水热源生活污水热源是指利用城市生活污水中的热能作为供热系统的热源。
通过生活污水热泵等设备,能够将废水中的热能提取出来,降低对传统能源的依赖,并实现废水的资源化利用。
生活污水热源具有环保、节能的特点。
二、热源选择因素在选择集中供热系统的热源时,需要考虑多个因素,包括以下几个方面:1. 热效率热源的热效率是一个重要的考虑因素。
高效的热源能够提供更多的热能,使整个供热系统更加高效节能。
2. 燃料成本不同的热源所使用的燃料成本不同。
需要对不同的燃料进行成本评估,选择成本较低的热源。
3. 燃料供应可靠性燃料供应的可靠性也是选择热源的一个重要指标。
热源所需要的燃料应该能够稳定供应,保证供热系统的正常运行。
4. 环保性能在如今注重环境保护的社会,热源的环保性能也是非常重要的考虑因素。
选择环保的热源能够减少对环境的影响。
5. 基础设施要求不同的热源对基础设施的要求也不同。
比如,地热热源需要进行地质勘探和井田工程,而生活污水热源则需要对污水进行前处理。
供热工程知到章节测试答案智慧树2023年最新山东建筑大学绪论单元测试1.集中供热系统由热源、热网、热用户组成。
参考答案:对2.户内燃气壁挂炉由室外燃气管道提供燃气,所以属于集中供热系统。
参考答案:错3.城市集中供热系统的热媒主要是热水和蒸汽。
参考答案:对4.没有办法利用土壤、地表水、空气等低品位能源中的热量供热。
参考答案:错5.地坑火道利用烟气加热地面,属于辐射供暖系统。
参考答案:对第一章测试1.围护结构最小传热阻实质上是限定了围护结构内表面的最低温度。
参考答案:对2.围护结构温差修正系数的极值是1。
参考答案:对3.根据新版暖通规范规定,供暖室内计算温度应考虑不同热工分区内的居民生活习惯。
参考答案:对4.某位于顶层、层高为6米的多功能厅,室内设计供暖温度为18℃,屋顶耗热量的室内计算温度应采用:参考答案:18℃,且各项围护结构的基本耗热量和其他附加耗热量均增加4%5.计算冷风侵入耗热量时,无需计入阳台门。
参考答案:对第二章测试1.供暖系统采用柱型散热器时,其他条件相同时,以下连接方式散热量最大的是:参考答案:同侧上进下出2.某严寒地区的住宅小区,原设计供暖热媒为85℃/60℃,设计室温为20℃,采用铸铁四柱散热器,散热器传热系数计算公式为K=2.81Δt0.297。
后来政府对小区住宅楼进行了墙体外保温节能改造(不改变散热器面积),现在供暖热媒降至70℃/50℃即可使室内温度达到20℃,该住宅小区的节能率约为:参考答案:30%3.低温热水地面辐射供暖系统,加热管推荐采用PPR管。
参考答案:错4.高校卫生间内散热器推荐采用钢制。
参考答案:错5.散热器既可以布置在窗台下,也可布置在内墙侧,两种布置方式各有利弊。
参考答案:对第三章测试1.只要是双管系统,无论重力循环还是机械循环,进行水力计算时都要考虑重力循环作用压力。
参考答案:对2.双管下供下回热水供暖系统的特点是:参考答案:适用于顶棚下难以布置供水干管的建筑;可通过在立管顶端设自动排气阀排气;可在地下室布置供回水干管;底层用户循环作用力小,但循环路径短,可缓和垂直失调3.以下关于下图所示的供热系统,正确的是:参考答案:异程式系统;上供下回式系统4.分户采暖供暖系统中,户内环路推荐采取的形式是:参考答案:章鱼式;水平单管跨越式;水平双管异程式5.建筑物热力入口宜设置在:参考答案:管道井下部;首层楼梯间下部热力小室;地下室第四章测试1.传统的热水供暖系统经济比摩阻Rp.j取()参考答案:60~120Pa/m2.三通、四通的局部阻力系数,列入流量较大的管段上。
