先导活塞式减压阀说明书
1.安装
1.1选择安装位置：选择一个离液体或气体供应源较近的位置，确保减压阀可以方便地连接到管道系统。
1.2连接管道：使用合适的管道和接头将减压阀连接到系统中。
1.3注意方向：确保减压阀的箭头指示流动方向，正确安装以确保正常工作。
2.调节压力
2.1了解工作压力：在安装前，了解你系统所需的工作压力范围。
2.2调节旋钮：根据需要，使用减压阀上的旋钮进行调节，以将系统压力维持在所需范围内。
2.3小心操作：调节压力时，小心进行，以避免过度调节或损坏减压阀。
3.定期检查和维护
3.1检查泄漏：定期检查减压阀及其周围是否有泄漏。
3.2清理阀体：确保减压阀的阀体清洁，防止灰尘或杂物影响正常运作。
3.3定期维护：根据制造商的建议，定期进行维护，如更换密封件、润滑部件等。
4.安全使用
4.1符合规范：确保减压阀符合相关的安全和规范要求。
4.2不要超负荷使用：避免超过减压阀的额定工作压力范围。
4.3避免物理损害：避免碰撞、挤压或其他物理损害。
先导式安全阀的维护操作规程一、先导式安全阀的维护操作规程概述先导式安全阀是常用于潜在爆炸应用程序的机械安全装置，需在经常使用之间进行维护，以确保其正常运行和消除任何可能导致事故的潜在风险。
维护过程应由经过合适培训、有关的技术人员进行，并包括检查、清洁、加油、校准等步骤。
二、先导式安全阀的维护操作规程步骤1. 检查及准备工作在开展维护工作前，先需要检查所有的工具和设备，以确保它们可靠且处于良好状态。
同样，需要检查操作人员是否有适当的维护技能，并戴上各类防护设备保护自身安全。
2. 停机在进行维护之前应当停机，并在附有标识的位置设置易于识别的停机标志，以免在进行维护期间误操作引起事故。
同时，需要将各类设置，如管道、工况等安全接地，以避免由于放电等缘故引起事故。
3. 检查先导式安全阀检查先导式安全阀，包括整体的外观、杆塞以及弹簧等所有组件是否出现磨损、断裂、老化等问题。
需要特别注意弹簧是否松弛、是否变形，如果出现上述问题则需要予以更换。
4. 清洁清洁过程需要在标准的操作程序下完成，操作人员需佩戴适当的防护设备。
先将先导式安全阀包头的灰尘、杂质清除，再用专用的器械进行清洁、紧固和喷漆等工作。
5. 加油在注油前，先要检查先导式安全阀的所需要的润滑油，选择合适的润滑油添加到合适位置，并注意不能过多或过少。
同时，操作人员应密切关注注油中出现的泄漏现象，及时排除因此引起的问题。
6. 校准进行校准过程，需要在温度与压力都稳定的环境下进行，避免在校准过程中出现泄漏。
同时，需要用专用的工具将先导式安全阀组装整体与压力标准器连接，根据所需的设置压力校准它的开启压力、封堵压力和重启压力。
7. 检查操作在维护后开机前，需要对先导式安全阀进行操作检查，确保其能够运行、关闭和重启。
若在操作中出现异常问题则应重新检查问题所在，并排除可能存在的所有风险。
三、注意事项1. 确保在进行维护和校准前，先关闭设备电源，并设置相关停机标志，以避免由于误操作引发事故。

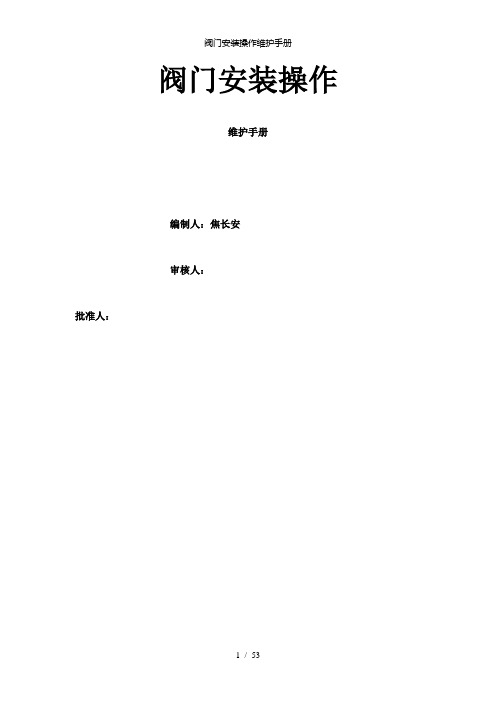

阀门安装操作维护手册编制人：焦长安审核人：批准人：2010年6月1日发布2010年6月1日实施榆济输气管道项目经理部发布榆济输气管道项目阀门安装操作维护手册目录编制说明一、线路截断阀和站场ESDV阀 (4)1安装注意事项 (4)2水压测试 (10)3、二级阀座密封 (11)4、阀位指示 (11)5、气液联动执行机构操作方法 (11)6常见故障及处理方法 (14)7维修保养 (14)二、站场ESDV球阀 (19)1RotorkIQ电动执行机构及齿轮箱与阀门现场组装流程 (19)2安装操作要求 (19)3水压试验要求 (21)4阀门泄露检查 (21)5常见故障及处理 (23)6维护保养 (24)三、站场锻钢固定球阀 (26)1电动执行机构和气液联动执行机构的安装 (26)2储运 (26)3安装 (28)4阀门的操作 (29)5其它（同站场ESDV阀） (30)四、旋塞阀 (31)2常见故障及处理方法 (33)3维护保养 (34)五、10-90注脂泵、400D注脂枪 (37)1工作原理 (37)2基本参数 (37)3注脂操作步骤 (38)4安全注意事项 (39)5常见故障及处理方法 (39)6400D注脂枪使用步骤 (39)六、先导式安全阀 (41)1设备结构及特点 (41)2性能特点 (42)4常见故障及处理 (43)5维护保养 (43)七、阀套式排污阀 (44)1工作原理 (44)2结构及特点 (45)3安装、使用和维护 (45)4常见故障和处理方法 (45)八、节流截止放空阀 (47)1工作原理 (47)2结构及特点 (47)3保管、安装、使用和维护 (48)4常见故障和处理方法48编制说明阀门的保管与安装质量直接影响着阀门的使用，为了进一步加强阀门在运输、装卸、保管、安装、操作和养护各个环节的控制，保证阀门的质量，项目部在结合各生产厂家安装、操作和维修手册的基础上，编制了本项目使用的阀门操作维护手册，请各个施工安装单位认真学习，并对照手册的要求安装、操作和维护阀门。

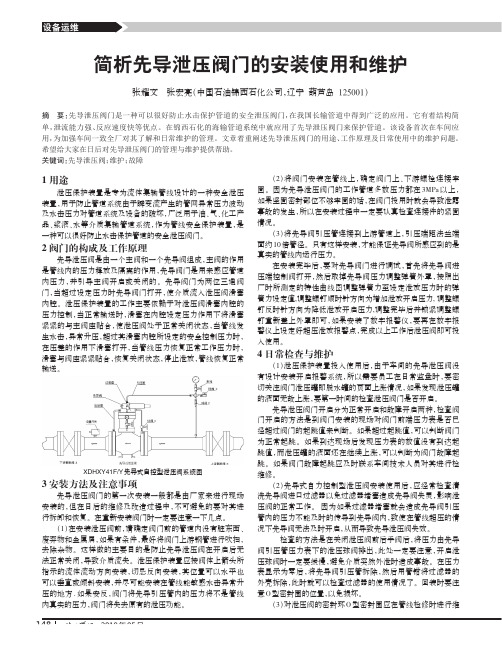

2019年05月设备运维简析先导泄压阀门的安装使用和维护张耀文张宏亮（中国石油锦西石化公司，辽宁葫芦岛125001）摘要：先导泄压阀门是一种可以很好防止水击保护管道的安全泄压阀门，在我国长输管道中得到广泛的应用。
它有着结构简单，泄流能力强、反应速度快等优点。
在锦西石化的海输管道系统中就应用了先导泄压阀门来保护管道。
该设备首次在车间应用，为加强车间一致全厂对其了解和日常维护的管理。
文章着重阐述先导泄压阀门的用途、工作原理及日常使用中的维护问题。
希望给大家在日后对先导泄压阀门的管理与维护提供帮助。
关键词：先导泄压阀；维护；故障1用途泄压保护装置是专为流体集输管线设计的一种安全泄压装置，用于防止管道系统由于瞬变流产生的管网异常压力波动及水击压力对管道系统及设备的破坏，广泛用于油、气、化工产品、浆液、水等介质集输管道系统，作为管线安全保护装置，是一种可以很好防止水击保护管道的安全泄压阀门。
2阀门的构成及工作原理先导泄压阀是由一个主阀和一个先导阀组成，主阀的作用是管线内的压力释放及隔离的作用，先导阀门是用来感应管道内压力，并引导主阀开启或关闭的。
先导阀门为两位三通阀门，当超过设定压力时先导阀门打开，使介质流入泄压阀滑塞内腔。
泄压保护装置的工作主要依赖于对泄压阀滑塞内腔的压力控制，当正常输送时，滑塞在内腔设定压力作用下将滑塞紧紧的与主阀座贴合，使泄压阀处于正常关闭状态，当管线发生水击，异常升压，超过其滑塞内腔所设定的安全控制压力时，在压差的作用下滑塞打开，当管线压力恢复正常工作压力时，滑塞与阀座紧紧贴合，恢复关闭状态，停止泄放，管线恢复正常输送。
XDHXY41F/Y 先导式自控型泄压阀系统图3安装方法及注意事项先导泄压阀门的第一次安装一般都是由厂家来进行现场安装的，但在日后的维修及改造过程中，不可避免的要对其进行拆卸和恢复。
在重新安装阀门时一定要注意一下几点。
（1）在安装泄压阀前，请确定阀门前的管道内没有脏东西、废弃物和金属屑，如果有条件，最好将阀门上游钢管进行吹扫，去除杂物。
先导活塞式减压阀的安装和维护注意事项先导活塞式减压阀是一种常用于管道系统中的减压阀，通过先导活塞的设计，该减压阀能够实现精准明确的减压和调整流量的功能。
在进行先导活塞式减压阀的安装和维护时，需要注意以下几个方面。
安装前的准备工作在进行先导活塞式减压阀的安装前，首先需要进行的是准备工作。
这些准备工作包括：1.管道系统的检查：在进行先导活塞式减压阀的安装前，需要对管道系统进行检查，以确保管道系统中不存在堵塞、漏水或其他问题。
2.设计合适的安装位置：依据管道系统的设计和实际情况，选择适当的位置进行安装。
需要注意的是，在选择安装位置时，要避开与其他管道或设备的干扰。
3.检查阀门的状态：在进行先导活塞式减压阀的安装前，需要检查阀门的状态，确保阀门处于关闭状态。
安装先导活塞式减压阀在进行先导活塞式减压阀的安装时，需要完成以下步骤：1.进行管道连接：将先导活塞式减压阀与管道系统连接。
需要注意的是，连接时要使用合适的管件以及密封带等材料，确保连接处不会漏水。
2.安装附件：依据实际情况，安装相应的附件。
例如，安装压力表等附件，以便在使用时进行监测。
3.安装支撑系统：依据先导活塞式减压阀的重量和管道系统的设计情况，安装相应的支撑系统。
4.焊接固定：确定好安装位置后，进行相应的固定。
这一过程需要保证焊接坚固，确保先导活塞式减压阀不会移动或松动。
维护先导活塞式减压阀除了安装时需要注意的细节外，维护先导活塞式减压阀也是特别紧要的。
以下是几个维护方面的建议：1.定期检查：需要定期检查先导活塞式减压阀的状态，确保阀门和连接处不会显现漏水、松动或其它问题。
2.清洁管道：清洗管道可以避开管道内积累的沉淀物和杂质对先导活塞式减压阀的影响。
定期清洁管道，可以提高先导活塞式减压阀的使用寿命。
3.更换密封件：假如密封件老化或存在问题，可以适时更换液压密封件等部分。
4.注意使用环境：在先导活塞式减压阀的维护中，还需要注意使用环境。
避开使用在高温、高湿度或其它恶劣的环境下，以免损坏先导活塞式减压阀。
先导式安全泄放阀操作规程1设备原理（处理图片）先导式安全阀与导阀采用ф14×3无缝管接通，由先导阀来感测被控压力信号并控制主阀的启闭。
其动作过程是：当安全阀的阀前压力低于整定压力时，先导阀整定弹簧将阀芯推向阀座密封面，气体介质经导阀进口进入主阀阀芯上腔，使阀芯下移贴紧阀座，导阀和主阀都处于无泄漏的关闭状态；当阀前压力达到或高于整定压力时，介质压力克服整定压力，弹簧将导阀阀芯推向上移，导阀受力面积由阀芯面积转化为活塞受力面积，受力面积增加上升力增大，导阀开启。
主阀阀套上腔内的气体从导阀出口排出，主阀打开，介质迅速排放，活塞行程到最大位置。
当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压差平衡实现，当阀前压力降回到工作压力以下时，在较小弹簧力作用下，阀芯下移实现其密封。
导阀关闭，主阀也就随之而关闭。
2设备结构及特点2.1主阀阀芯、阀套设计成阀套内腔与阀芯外径配套为圆柱台阶结构，其优点是结构紧凑、动作平稳、行程限位，利于开启。
2.2阀芯、阀座采用硬软双质密付结构，阀座采用凸台锥面。
凸台锥面为硬密封面，启闭时，凸台锥面避开了介质的直接冲刷，又为软密封付起到限位保护作用，保证了密封可靠，使用寿命长等。
2.3主阀密封力来自介质阀前压力，主阀控制弹簧只起复位预紧的作用。
在整定压力下工作时，阀芯上端受压面积大于阀芯与阀座密封受压面积，阀前压力越高，密封力越大，密封效果越好。
阀芯上腔泄压排放时，阀芯迅速上行，主阀排放。
2.4先导阀设计成迷宫阻尼活塞结构，密封采用硬软双质密封。
导阀阀芯密封受压面积与活塞受压面积比值较大，当介质压力达到或高于整定压力时，阀芯压力面积转化为活塞受力面积，面积增大，推力增加，导阀在非常接近整定压力范围内开启。
2.5当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积差平衡实现，在较小弹簧力作用下，阀芯下移实现其密封。
操作规程编号：YTO-FS-PD128先导式安全阀的维护操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards精品规程范本编号：YTO-FS-PD1282 / 2 先导式安全阀的维护操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
每三至六个月定期检测，发现安全阀动作不灵敏，启跳和回座压力偏离整定压较多时，应对安全阀进行检修：1. 关闭不严，漏气，主阀或导阀软密封件损坏，需更换；2. 调节、给定压力不灵，有污物堵塞、整定弹簧变形，需清洗导阀、更换弹簧；3. 安全阀不动作：①零件损坏。
如：导阀上阀口或节流孔等，需更换零件②脏物、铁屑卡住，需清洗③参数不对。
如：压力范围与使用范围不一致，更换导阀或导阀整定弹簧。
该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。

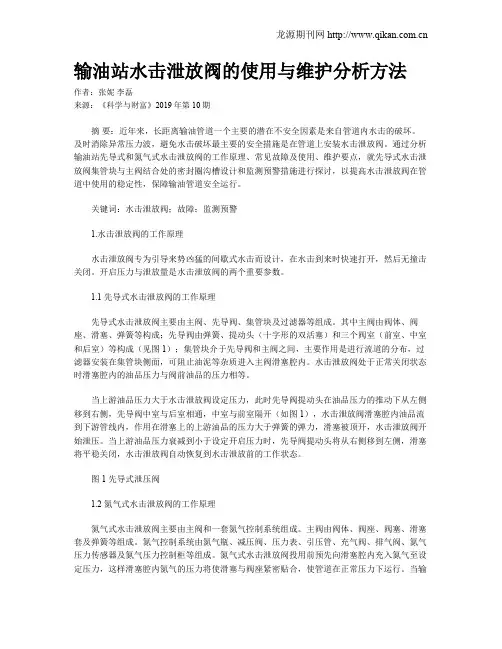

先导式水击泄压阀工作原理
先导式水击泄压阀的工作原理如下：
1. 当上游压力小于设定压力时，导阀内阀塞在右侧，阀塞座内压力（上游液体压力+弹簧座弹簧的弹力）大于上游压力，阀塞关闭。
2. 当上游压力大于设定压力时，导阀内阀塞在左侧，阀塞座内压力（弹簧座弹簧的弹力）大于小游压力，阀塞打开。
针对水击泄压阀常见的故障，可以通过一种泄压状态下的在线故障排除方式来解决。
这种方式可以简化维检修程序，直接一目了然的判断查找故障点，便于及时检修，从而缩短检修时间并优化检修程序。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

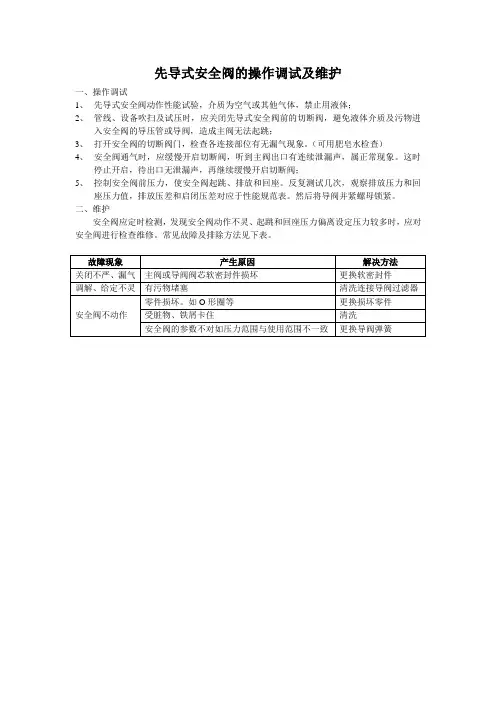

先导式安全阀的操作调试及维护
一、操作调试
1、先导式安全阀动作性能试验，介质为空气或其他气体，禁止用液体；
2、管线、设备吹扫及试压时，应关闭先导式安全阀前的切断阀，避免液体介质及污物进
入安全阀的导压管或导阀，造成主阀无法起跳；
3、打开安全阀的切断阀门，检查各连接部位有无漏气现象。
（可用肥皂水检查）
4、安全阀通气时，应缓慢开启切断阀，听到主阀出口有连续泄漏声，属正常现象。
这时
停止开启，待出口无泄漏声，再继续缓慢开启切断阀；
5、控制安全阀前压力，使安全阀起跳、排放和回座。
反复测试几次，观察排放压力和回
座压力值，排放压差和启闭压差对应于性能规范表。
然后将导阀并紧螺母锁紧。
二、维护
安全阀应定时检测，发现安全阀动作不灵、起跳和回座压力偏离设定压力较多时，应对安全阀进行检查维修。
常见故障及排除方法见下表。
先导式安全阀的维护操作规程一、前言先导式安全阀作为一种重要的安全设备，承担着保护锅炉、容器等设备的安全运行的重要任务。
为了保证先导式安全阀的正常运行和可靠性，制定一套科学有效的维护操作规程，对于设备的安全运行和延长设备寿命具有重要意义。
二、维护要求1.正确选择维护时间：根据先导式安全阀的使用寿命和设备负荷，合理规划维护时间，并避免在高负荷时进行维护，以免影响设备的正常运行。
2.确保维护人员具备相应的技术资质和操作经验，能够熟练掌握先导式安全阀维护操作规程，并具备安全意识和操作规程的执行能力。
3.维护人员应定期接受相关培训，了解先导式安全阀的结构、工作原理和维护要求，并掌握应急处理措施以及异常情况的判断与处理能力。
1.定期检查：根据设备的使用情况，每季度对先导式安全阀进行全面检查，检查项目包括阀体、阀盖、阀簧、锥块等部件的损坏情况，如有异常应及时予以修理或更换。
2.清洗阀体：设备在停机维护期间，应对先导式安全阀的阀体进行清洗，去除阀内沉积的污垢和杂质，并检查阀座和阀瓣的密封情况，如有磨损应及时修复或更换。
3.调整弹簧力：根据设备的使用情况和实际需要，定期对弹簧力进行调整，确保先导式安全阀在工作压力范围内正常启闭，同时避免阀簧过紧或过松影响阀门的启闭性能。
4.检查引导管道：检查引导管道是否畅通，是否有积水、堵塞等情况，如有异常应及时处理，以保证引导管道的正常工作。
5.停机维护：定期进行停机维护，对先导式安全阀进行全面检查，清洗阀体，检查阀座和阀瓣的密封情况，并进行必要的修理和更换，以保证设备的持久安全运行。
四、安全注意事项1.维护人员在操作过程中应严格按照操作规程进行操作，不得擅自拆卸和调整设备，以免影响设备的正常运行和安全性能。
2.进行维护时，应切断电源，并做好安全措施，避免意外事故的发生。
3.遇到无法解决的问题或异常情况时，应及时报告上级领导或相关技术人员，并采取必要的应急处理措施，确保人员和设备的安全。
