电动汽车车载充电器的设计原理与性能评估现代社会对于环境保护的需求日益增加,电动汽车作为一种环保、能源高效的交通工具,正逐渐成为人们的首选。
然而,电动汽车的一大难题是充电问题。
为了解决这个问题,车载充电器成为了汽车电动化的重要组成部分。
本文将探讨电动汽车车载充电器的设计原理与性能评估。
一、设计原理电动汽车车载充电器的设计原理主要由两个方面组成:电能转换和充电控制。
1. 电能转换:电动汽车车载充电器需要将交流电转换成直流电,以供电动汽车进行充电。
这个过程中,需要使用整流器来将交流电转换为直流电。
整流器可以采用多种拓扑结构,如单相桥式整流器、三相桥式整流器等。
整流器的设计要求具备高效率、低损耗、稳定的输出电流和电压等特点,以确保充电过程的安全和稳定。
2. 充电控制:充电控制是车载充电器设计的关键,它决定了充电器的性能和充电过程的安全。
充电控制系统需要实现对电流、电压和温度等参数的监测与控制。
通过对这些参数的精确控制,可以确保充电过程稳定、高效,并保护电池免受过充、过放等不正常工作状态的影响。
同时,充电控制系统还应具备重要的安全功能,如短路保护、过流保护、过温保护等,以确保充电过程的安全性。
二、性能评估对于车载充电器的性能评估,主要从以下几个方面进行考察:1. 充电效率:充电效率是衡量车载充电器性能的重要指标之一。
充电效率的高低直接影响到充电速度和能量利用率。
通常情况下,充电效率应尽量接近100%,能够最大限度地减少能源的浪费,提高充电效率。
2. 输出稳定性:车载充电器需要提供稳定的输出电流和电压,确保电动汽车充电过程的稳定性和安全性。
因此,输出的电流和电压应该具备较小的波动范围,以保证电池的正常充电。
3. 控制精度:车载充电器的充电控制系统需要对电流、电压等参数进行精确控制。
控制精度的高低将直接影响到充电过程的效果。
充电控制系统应具备高精度、高稳定性、高可靠性的特点,以确保充电过程的准确性和可控性。
4. 安全性能:安全性是电动汽车车载充电器的重要考量因素之一。
车载充电机原理车载充电机是指安装在车辆内部,用于给移动设备充电的装置。
它通过车辆的电源系统,将电能转化为可用于充电的电流和电压。
车载充电机的原理是基于电磁感应和电能转换的原理,下面我们将详细介绍车载充电机的工作原理。
首先,车载充电机的核心部件是直流-交流变换器。
当车辆行驶时,车载充电机会通过车辆的直流电源系统获取电能,然后通过直流-交流变换器将直流电转换为交流电。
这样就能够为移动设备提供标准的交流电源。
其次,车载充电机内部还配备了电压稳定器和电流限制器。
电压稳定器可以确保输出的电压稳定在设定的数值范围内,避免因电压波动而对移动设备产生损害。
而电流限制器则可以确保输出的电流在安全范围内,避免因电流过大而导致设备过热或损坏。
另外,车载充电机还采用了高效的电能转换技术。
通过使用高效的电子元件和电路设计,车载充电机可以将车辆电源系统提供的直流电能高效地转换为交流电能,从而最大限度地减少能量损耗,提高充电效率。
此外,为了保证车载充电机的安全性能,它通常还会配备过压保护、过流保护和短路保护等功能。
一旦检测到电压过高、电流过大或短路情况,车载充电机会立即停止输出电能,以保护车载充电机和移动设备的安全。
总的来说,车载充电机的原理是基于直流-交流变换、电压稳定、电流限制和高效能转换等技术原理。
它通过这些技术手段,将车辆的直流电能转换为适用于移动设备的交流电能,并且在保证充电效率的同时确保安全性能。
因此,车载充电机在现代车辆中扮演着越来越重要的角色,为人们的移动生活提供了便利和安全保障。

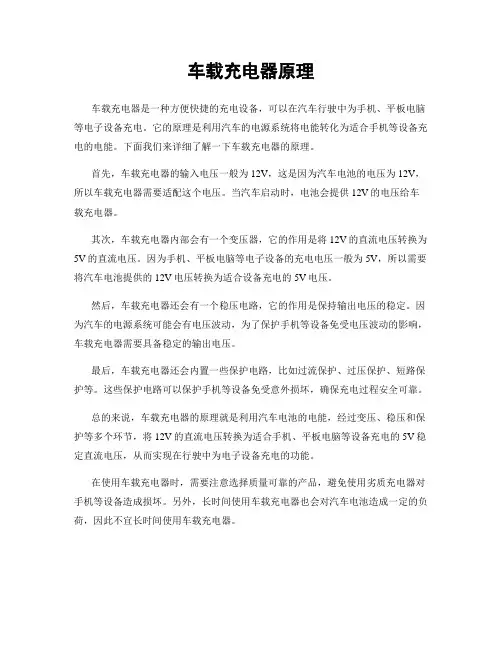

车载充电器原理车载充电器是一种方便快捷的充电设备,可以在汽车行驶中为手机、平板电脑等电子设备充电。
它的原理是利用汽车的电源系统将电能转化为适合手机等设备充电的电能。
下面我们来详细了解一下车载充电器的原理。
首先,车载充电器的输入电压一般为12V,这是因为汽车电池的电压为12V,所以车载充电器需要适配这个电压。
当汽车启动时,电池会提供12V的电压给车载充电器。
其次,车载充电器内部会有一个变压器,它的作用是将12V的直流电压转换为5V的直流电压。
因为手机、平板电脑等电子设备的充电电压一般为5V,所以需要将汽车电池提供的12V电压转换为适合设备充电的5V电压。
然后,车载充电器还会有一个稳压电路,它的作用是保持输出电压的稳定。
因为汽车的电源系统可能会有电压波动,为了保护手机等设备免受电压波动的影响,车载充电器需要具备稳定的输出电压。
最后,车载充电器还会内置一些保护电路,比如过流保护、过压保护、短路保护等。
这些保护电路可以保护手机等设备免受意外损坏,确保充电过程安全可靠。
总的来说,车载充电器的原理就是利用汽车电池的电能,经过变压、稳压和保护等多个环节,将12V的直流电压转换为适合手机、平板电脑等设备充电的5V稳定直流电压,从而实现在行驶中为电子设备充电的功能。
在使用车载充电器时,需要注意选择质量可靠的产品,避免使用劣质充电器对手机等设备造成损坏。
另外,长时间使用车载充电器也会对汽车电池造成一定的负荷,因此不宜长时间使用车载充电器。
总之,车载充电器通过合理的电路设计和稳定的电压输出,为我们在行驶中充电提供了便利。
通过了解车载充电器的原理,我们可以更好地选择和使用车载充电器,确保充电过程安全可靠,为我们的出行提供更多便利。

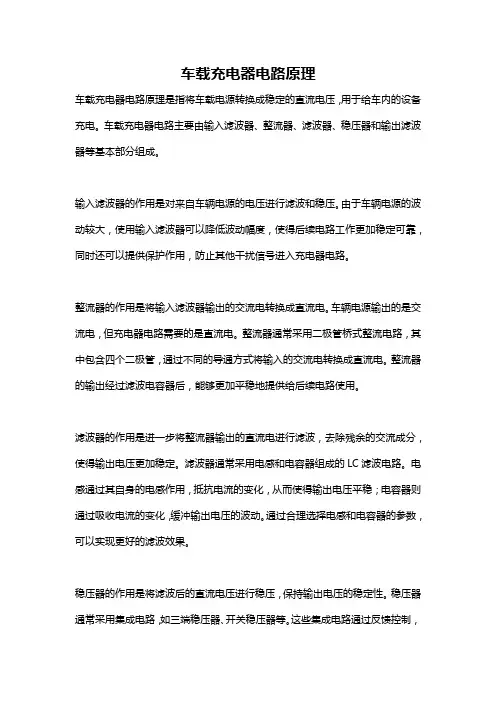

车载充电器电路原理车载充电器电路原理是指将车载电源转换成稳定的直流电压,用于给车内的设备充电。
车载充电器电路主要由输入滤波器、整流器、滤波器、稳压器和输出滤波器等基本部分组成。
输入滤波器的作用是对来自车辆电源的电压进行滤波和稳压。
由于车辆电源的波动较大,使用输入滤波器可以降低波动幅度,使得后续电路工作更加稳定可靠,同时还可以提供保护作用,防止其他干扰信号进入充电器电路。
整流器的作用是将输入滤波器输出的交流电转换成直流电。
车辆电源输出的是交流电,但充电器电路需要的是直流电。
整流器通常采用二极管桥式整流电路,其中包含四个二极管,通过不同的导通方式将输入的交流电转换成直流电。
整流器的输出经过滤波电容器后,能够更加平稳地提供给后续电路使用。
滤波器的作用是进一步将整流器输出的直流电进行滤波,去除残余的交流成分,使得输出电压更加稳定。
滤波器通常采用电感和电容器组成的LC滤波电路。
电感通过其自身的电感作用,抵抗电流的变化,从而使得输出电压平稳;电容器则通过吸收电流的变化,缓冲输出电压的波动。
通过合理选择电感和电容器的参数,可以实现更好的滤波效果。
稳压器的作用是将滤波后的直流电压进行稳压,保持输出电压的稳定性。
稳压器通常采用集成电路,如三端稳压器、开关稳压器等。
这些集成电路通过反馈控制,根据输出电压与设定电压之间的差值,调整自身的导通和截止状态,使得输出电压保持在所需的稳定值。
输出滤波器的作用是进一步滤除稳压器输出的直流电中的高频噪声和波动,使得输出的直流电更加纯净。
输出滤波器一般由电感和电容器组成,和输入滤波器的工作原理类似,通过电感和电容器的组合实现对高频噪声的滤除。
车载充电器电路设计需要兼顾多方面的考虑,如输入电压范围、输出电压和电流要求、效率和稳定性等。
同时,还需要考虑过压保护、短路保护、过流保护和过温保护等多种保护机制,以提高车载充电器电路的安全性和可靠性。
总的来说,车载充电器电路的原理是将车辆电源提供的交流电转换成稳定的直流电,通过输入滤波器、整流器、滤波器、稳压器和输出滤波器等部件实现滤波、稳压、滤波等功能,从而为车内设备提供稳定可靠的充电电源。
车载智能快速充电机的设计与研究一、内容概述随着电动汽车的普及,车载智能快速充电机作为一种新型的充电设备,已经成为了电动汽车用户的重要选择。
为了满足市场需求,本文对车载智能快速充电机的设计与研究进行了深入探讨。
首先文章介绍了车载智能快速充电机的发展背景和市场需求,分析了目前市场上主要的充电技术类型及其优缺点。
接着针对当前车载智能快速充电机存在的问题,如充电速度慢、兼容性差、安全性不足等,提出了一种全新的设计方案。
该方案采用了先进的充电控制算法,实现了快速、安全、高效的充电过程。
同时为了提高车载智能快速充电机的兼容性,本文还对其进行了软硬件设计优化,使其能够适应不同品牌、型号的电动汽车。
文章对设计的车载智能快速充电机进行了实验验证,结果表明其具有较高的充电效率和安全性,为解决当前电动汽车充电难题提供了一种有效的解决方案。
1. 快速充电技术的发展和应用现状随着科技的不断发展,快速充电技术在新能源汽车领域的应用越来越广泛。
快速充电技术的发展可以追溯到20世纪90年代,当时主要采用的是直流(DC)充电方式。
然而由于直流充电存在能量损失大、充电时间长等问题,限制了其在电动汽车领域的推广。
因此研究者们开始寻求更高效、更安全的充电技术。
目前国内外许多厂商都在积极研发车载智能快速充电器技术,例如特斯拉推出了一款名为“超级充电器”的设备可以在30分钟内为电动汽车充满80的电量。
此外国内的一些企业如比亚迪、蔚来等也在积极开展车载智能快速充电技术的研究与应用。
尽管车载智能快速充电器技术取得了显著的进展,但仍面临一些挑战。
例如如何提高充电效率、降低成本以及解决充电设备的兼容性问题等。
因此未来的研究需要在这些方面取得更多突破,以推动车载智能快速充电技术在新能源汽车领域的广泛应用。
2. 车载智能快速充电机的需求和意义随着社会的发展和科技的进步,新能源汽车逐渐成为人们出行的首选。
然而新能源汽车的充电问题一直是制约其普及的关键因素,传统的充电桩充电时间长、充电效率低,给用户带来了很大的不便。
•输出电压170 to 500 V DC •输出功率: 3.3kW max•输出电流: 12 A DC max •效率: > 96%输出•输入电压: 85 to 265 V AC •频率: 45 to 70 Hz•输入电流: 20 A RMS max •PFC:≥0.99输入•输出电压: 12V—24V DC •输出功率: 2.0kW max•输出电流: 12 A DC max •效率: > 97%输出•输入电压: 200-500 Vdc•输入电流: 15 A RMS max输入充电机部分:高达99%效率(PFC)车载DC/DC 部分高效率,要求我们PFC 部分及DC/DC 部分均达98%以上效率方可,这里介绍采用氮化镓的无桥PFC (效率高达99%)及采用氮化镓的全桥DC/DC ,效率亦达99%。
方可使整机方案0.99*0.99=98%效率DC/DC部分采用的是氮化镓MOS 此部分是采用氮化镓MOS的PFC电路升级传统单级PFC,有整流桥交错式PFC,有整流桥适合中小功率含有整流桥,当大功率输出时,桥上损耗较大。
MOSFET及二极管损耗较大单电感。
大功率常会选此电路含有整流桥,当大功率输出时,桥上损耗较大。
MOSFET及二极管损耗较大需要二个电感,二个SIC二极管体积较大Coolmos无桥PFC,没有整流桥氮化镓MOS无桥PFC,无整流桥,采用SIC二极管氮化镓MOS无桥PFC,无整流桥,采用同步整流目前主流的无桥PFC无整流桥,通过DSP/MCU控制S1,S2实现无桥PFC。
节省了整流桥上的损耗,效率大大提高。
但需需二个电感,二个SIC二极管,二个MOSFET。
体积相对交错PFC,一样较大采用氮化镓MOS的无桥PFC只要一个电感,二个MOSFET,二个硅二极管实现99.0%的效率,PF>99相对Coolmos方案。
效率提高,成本下降,体积减少1/3采用同步整流的氮化镓无桥PFCS1,S2是工频开关,50HZ,Q1,Q2采用高频50K—500K 开关实现无桥PFC.99.4%效率。
车载充电机结构原理
车载充电机是指固定安装在电动汽车上的充电机,其主要功能是为电动汽车的动力电池提供安全、可靠的充电服务。
以下是车载充电机的结构原理:
1. 输入端口:车载充电机通过输入端口与外部电源连接,一般使用交流电(AC)作为输入电源。
2. 整流滤波电路:输入的交流电经过整流滤波电路转换为直流电(DC),以供后续充电使用。
3. 功率因数校正(PFC)电路:为了提高能源利用效率和减少对电网的干扰,车载充电机会采用功率因数校正电路,对输入电流进行整形和调节,使其接近正弦波。
4. 逆变电路:将直流电转换为高频交流电,以便对电池进行充电。
5. 变压器:变压器用于将逆变后的高频交流电升压或降压到适合电池充电的电压。
6. 输出端口:经过变压器调整后的交流电通过输出端口连接到电动汽车的电池,为其提供充电。
7. 控制电路:控制电路用于监测和调节充电过程,包括充电电流、电压、温度等参数的控制,以确保充电安全和效率。
8. 通讯接口:部分车载充电机还具备与车辆的通讯接口,以便与车辆的电池管理系统(BMS)进行信息交互,实现智能充电管理。
总之,车载充电机通过将外部交流电转换为适合电池充电的直流电,实现对电动汽车电池的安全、高效充电。
其结构原理涉及到电源转换、控制和保护等多个方面,以满足电动汽车的充电需求。
车载充电器原理
车载充电器原理是利用车辆的直流电源将电能转化为适合手机、平板电脑等电子设备充电所需的直流电能。
车载充电器一般通过汽车的点烟器插座与车辆的电源连接,并通过内部的电路将车辆的12伏直流电转换为5伏或其他适配设备的直流电,从
而实现充电的功能。
车载充电器的核心部件是直流-直流转换电路,其基本原理是
通过变压器和电子元件完成电能的转换。
具体工作原理如下:
1. 汽车的电源系统输出的是直流电,而充电设备需要的是特定电压和电流的直流电能。
所以车载充电器首先需要将车辆电源输出的电能进行降压处理。
2. 车载充电器通过变压器实现电能的降压。
变压器内部有一个主要由线圈构成的磁环,汽车的12伏直流电经过主线圈的一侧,产生一个恒定的磁场。
而在主线圈的另一侧,设有次级线圈,并与主线圈通过磁耦合相连。
由于磁耦合的作用,次级线圈中会引发感应电流,从而实现电能的变压。
3. 车载充电器还包含了一些电子元件,例如整流器和滤波电容器,用于将输出的交流电转换为直流电,并进行滤波处理,确保输出的直流电能稳定和纯净。
4. 最后,车载充电器还会根据连接的设备需要的功率和电流进行匹配和调节,以确保设备可以获得合适的充电效果,同时也保护设备不受过电压、过电流等问题的影响。
综上所述,车载充电器通过直流-直流转换电路将车辆的直流电能转换为适合电子设备充电的直流电能。
它不仅方便了人们在车上充电,也提供了更多的便利性和安全性。
车载充电机工作原理
车载充电机是一种用于汽车内部电子设备充电的装置,它可以将车辆的直流电源转换成适用于手机、平板电脑等设备的交流电源。
那么,车载充电机是如何工作的呢?接下来,我们将详细介绍车载充电机的工作原理。
首先,车载充电机通过汽车的电源系统获取直流电源。
当车辆发动时,发电机会产生交流电并通过整流器转换成直流电,然后存储在车辆的蓄电池中。
车载充电机就是利用这个直流电源进行工作的。
其次,车载充电机内部包含一个变压器和一个电子控制器。
当用户插入充电器并连接设备后,电子控制器会检测到设备的电压和电流需求,并相应地调整输出电压和电流。
这样可以确保设备能够安全、高效地充电。
在充电过程中,车载充电机还会通过内部的保护电路监测电流和温度,以确保充电过程安全可靠。
一旦检测到异常情况,如过载、短路或过热,车载充电机会立即停止输出电源,以保护设备和车辆电气系统的安全。
此外,一些先进的车载充电机还配备了快充技术,可以根据设备的充电需求提供更高的输出功率,从而缩短充电时间。
这对于在行车途中需要紧急充电的用户来说非常方便。
总的来说,车载充电机是通过利用车辆的直流电源,并经过内部的变压器、电子控制器和保护电路,将电能转换成适用于各种电子设备充电的交流电源。
它不仅能够为用户提供便利的充电服务,还能保障设备和车辆电气系统的安全。
随着科技的不断进步,相信车载充电机的功能和性能还会不断得到提升,为用户带来更好的使用体验。
车载充电机的控制原理
车载充电机的控制原理是通过电控板连接充电器和电池,实现对电池的充电控制。
具体的控制原理包括以下几个方面:
1. 电能传输:车载充电机通过外部电源将电能传输到电池中,使电池得以充电。
这一过程涉及到电能的转换、传输和控制,通常采用交流电转直流电的方式进行充电。
2. 充电电流控制:车载充电机需要控制充电时的电流大小,以保证电池能够安全、高效地充电。
充电电流的控制可以通过调节充电机的电流输出来实现,一般会根据电池的充电需求进行调整。
3. 充电时间控制:为了避免电池充电时间过长或过短,车载充电机通常会设置一个充电时间控制装置,根据电池的类型和电池当前的充电状态来控制充电时间。
充电时间控制装置可以根据电池的电压、电流以及其他参数的变化来进行控制。
4. 充电保护机制:车载充电机还需要具备充电保护机制,以保证充电的安全性和可靠性。
充电保护机制包括过载保护、过压保护、过流保护、电池温度保护等,当充电机工作过程中发生异常情况时,能够及时采取相应的保护措施。
综上所述,车载充电机的控制原理主要包括电能传输、充电电流控制、充电时间控制和充电保护机制等方面,通过这些控制来实现对电池的安全、高效充电。
车载充电机的工作过程车载充电机是一种可以将电能转化为机械能的装置,通过车载充电机,车辆可以利用发动机产生的机械能来驱动发电机发电,从而为车辆的电动设备供电。
下面我将详细介绍车载充电机的工作过程。
一、工作原理车载充电机的工作原理主要是利用车辆的发动机驱动发电机旋转,将机械能转化为电能。
当发动机启动后,通过传动系统将动力传给发电机,发电机在旋转的同时产生电能,然后通过电路系统将这部分电能存储在车辆的蓄电池中,以供车辆电动设备使用。
二、工作过程1. 发动机供能车载充电机的工作过程首先需要依赖于车辆的发动机。
当车辆的发动机启动后,它会通过传动系统将动力传送给发电机,这时发电机开始转动。
2. 电能产生随着发动机的转速增加,发电机也开始旋转,通过转子和定子的相对运动,发电机产生电能。
发电机内部通过电磁感应的原理,将机械能转化为电能,电能通过发电机的输出端口输出。
3. 蓄电池充电发电机产生的电能通过电路系统输送到车辆的蓄电池中,同时控制电路可根据蓄电池的状态进行智能充电,以保证蓄电池的使用寿命和充电效率。
4. 供电设备驱动车载充电机产生的电能通过蓄电池供应给车辆的电动设备,例如车灯、音响系统、空调等。
车载充电机在发电的同时为车辆提供所需的电能,使得车辆内的电动设备正常运行。
上述工作过程展现了车载充电机在车辆运行中起到的重要作用。
通过发动机的供能和发电机的工作,车载充电机可以将机械能转换为电能,并储存于蓄电池中,为车辆的电动设备提供稳定、持续的电源供应。
三、优势1. 节能环保:利用车辆的发动机产生的机械能来驱动发电机发电,减少了对外部能源的依赖,降低了能源消耗,符合节能环保的要求。
2. 可靠稳定:车载充电机工作过程简单可靠,不依赖于外部电源,可以为车辆的电动设备提供稳定、持续的电源供应。
3. 灵活适用:车载充电机可以根据不同车型和发动机特性进行设计和调整,适用于不同类型的车辆,具有一定的灵活性和适用性。
四、总结车载充电机作为车辆重要的电能转换设备,在车辆的正常运行中起着至关重要的作用。
电动车车载充电机的工作原理
车载充电机是电动汽车中用于给动力电池充电的装置,它的工作原理主要涉及将交流电(AC)转换为直流电(DC)。
以下是车载充电机的工作原理:
1. 交流输入:车载充电机通过电网输入交流电。
2. 整流:交流电经过桥式可控整流电路整流,将其转换为直流电。
3. PFC调制:整流后的直流电经过PFC调制后级滤波,以提供稳定的直流电压。
4. 功率变换:经过PFC调制后的直流电提供给功率变换器,功率变换器将电力进行AC-DC变换,输出需要的直流电压。
5. 电容滤波:经过功率变换器输出的直流电再次经过电容滤波,以进一步平滑电压,为电动汽车动力电池进行充电。
车载充电机对电动汽车进行充电是电力从AC转换成DC的一个过程,也是一个电力电子系统的典型应用。
它利用电子元器件和电路控制将外部电源的交流电转换为电池所需的直流电,同时实现对电池的充电和保护。
以上信息仅供参考,如需了解更多信息,建议咨询专业人士或查阅相关书籍文献。
车载充电机工作原理、车载充电机是一种用于给电动车辆充电的装置,它能够将交流电转换为直流电,并将电能储存在电池中。
车载充电机的工作原理主要包括变压器、整流器和控制器三个部分。
变压器是车载充电机的关键组件之一。
变压器通过调整输入电压的大小和频率,将交流电转换为适合充电的电压和频率。
变压器的工作原理是基于电磁感应定律,其中一个线圈称为主线圈,它通过交流电产生磁场;而另一个线圈称为副线圈,它通过电磁感应的原理从主线圈中感应出电流。
通过调整主线圈和副线圈的匝数比例,可以实现输入电压到输出电压的变换。
整流器也是车载充电机的重要组成部分。
交流电需要经过整流器转换为直流电才能用于充电。
整流器的工作原理是利用二极管的单向导电性,将交流电转换为具有相同方向的直流电。
整流器通常采用整流桥电路,它由四个二极管组成,通过不同的电极连接方式,可以实现将交流电的正半周和负半周分别转换为直流电。
控制器是车载充电机的智能化部分。
控制器负责监测电池的状态和充电过程,并根据实际情况对充电机进行控制和调节。
控制器可以根据电池的电压、电流和温度等参数,实时调整充电机的输出功率和充电策略,以确保充电过程的安全和高效。
同时,控制器还可以提供充电状态的显示和故障诊断功能,方便用户了解充电进度和故障原因。
车载充电机的工作原理主要包括变压器、整流器和控制器三个部分。
变压器用于将交流电转换为适合充电的电压和频率;整流器将交流电转换为直流电;控制器负责监测和控制充电过程,以确保充电的安全和高效。
这些组件的协同工作,使得车载充电机能够将交流电转换为直流电,并将电能储存在电池中,为电动车提供持续的动力支持。
随着科技的不断发展,车载充电机的工作原理也在不断进化,为电动交通的普及和发展做出了重要贡献。
车载充电机工作原理车载充电机是一种可以在汽车内充电电子设备的装置,它的工作原理主要包括电源输入、电池充电和保护功能三个方面。
下面将详细介绍车载充电机的工作原理。
首先,车载充电机的电源输入。
车载充电机通常通过汽车的点烟器或USB接口接收电源输入,也有一些车载充电机可以直接连接到汽车的电池上。
当车载充电机接收到电源输入后,会将电能转换为适合充电设备的电压和电流。
其次,车载充电机的电池充电。
一旦车载充电机接收到电源输入,它会开始对连接的电子设备进行充电。
车载充电机内部通常包含一个充电管理系统,可以对充电电流和电压进行调节,以确保安全快速地充电设备。
另外,车载充电机还具有保护功能。
在充电过程中,车载充电机会监测电池的温度、电压和电流等参数,以确保充电过程稳定安全。
一旦发现异常情况,比如过热、过充或者短路,车载充电机会立即停止充电,并通过警报或者指示灯提示用户处理异常情况。
总的来说,车载充电机的工作原理是通过接收电源输入,将电能转换为适合充电设备的电压和电流,然后对设备进行充电,并在充电过程中进行保护监测,确保充电过程安全可靠。
它的工作原理简单清晰,为人们提供了便利的充电解决方案。
在选择车载充电机时,需要注意一些细节。
首先要确保车载充电机的输入电压和电流符合汽车点烟器或USB接口的标准,以免损坏汽车电路。
其次,要注意车载充电机的输出电压和电流是否符合充电设备的要求,以免影响充电速度和设备寿命。
最后,要选择具有多重保护功能的车载充电机,以确保在充电过程中不会损坏设备或者对车辆造成安全隐患。
总之,了解车载充电机的工作原理对于选择合适的车载充电机和正确使用车载充电机非常重要。
希望本文能够帮助读者更好地理解车载充电机的工作原理,为日常生活中的充电提供更便利的解决方案。
车载充电器方案概述随着电动车的普及和充电设施的不断完善,车载充电器作为电动车续航里程的关键设备之一,备受关注。
本文将介绍车载充电器的原理、分类和常见方案。
原理车载充电器的原理是通过将车辆的电源系统转换为适合电池充电的电源。
通常,车载充电器会将车辆的直流电源转换为稳定的直流电压,以充电电池。
转换的过程中,还需要考虑并控制电流和电压的稳定性,以充分保护电池的寿命和平安。
分类1. 普通车载充电器普通车载充电器是最常见的一种方案,其使用标准的交流电源,将交流电转换为直流电以充电电池。
这种充电器适用于大局部电动车,具有本钱低、安装简单等优点。
但是,由于使用的是标准的交流电源,充电速度相对较慢。
2. 快速车载充电器随着电动车市场的快速增长,快速车载充电器成为了一种必备设备。
这种充电器采用特殊设计,能够以更高的功率充电,因此充电速度会更快。
快速车载充电器通常需要配合特殊的充电桩使用,以提供更高的电流和电压。
但是,由于充电功率较高,需要更高的电源负荷和更为复杂的电路设计。
3. 可调节电流车载充电器可调节电流车载充电器是一种较为智能化的方案。
它可以根据电池的需求自动调整充电电流,以提高充电效率和延长电池寿命。
这种充电器通常配有特殊的电路和芯片,能够进行充电状态的监测和调整。
不仅如此,可调节电流车载充电器还能根据车辆需求和充电优先级等进行设置和调整。
常见方案1. 基于车辆电池管理系统的方案这种方案主要依靠车辆电池管理系统来实现充电功能。
车辆电池管理系统可以监测和控制电池的充电状态、温度和电流等。
在充电时,充电器会与车辆电池管理系统进行通信,充电参数会根据电池需求进行调整。
这种方案的优点是充电过程更加智能化,保护电池更加全面,但是需要车辆具备较为先进的电池管理系统。
2. 基于快充技术的方案快充技术是一种高功率充电技术,可以大幅缩短充电时间。
这种方案需要车辆具备专门的快充接口和充电桩。
充电桩可以提供更大的电流和电压,以实现快速充电。
车载充电机原理
车载充电机是一种可以在汽车上使用的充电设备,它可以为车
辆内的电子设备提供电力,比如手机、平板电脑等。
那么,车载充
电机是如何工作的呢?接下来,我们将深入探讨车载充电机的原理。
首先,车载充电机的原理是利用汽车的电力系统,通过变换电
压和电流来为电子设备充电。
在汽车的电力系统中,通常会有一个
直流电源,这个直流电源可以通过车载充电机来转换为适合电子设
备充电的电流和电压。
车载充电机内部通常包含一个变压器和整流器,变压器可以将汽车电源的电压变换为适合电子设备充电的电压,而整流器则可以将交流电转换为直流电,以满足电子设备的充电需求。
其次,车载充电机还会考虑到安全性和稳定性的问题。
在设计
车载充电机时,通常会考虑到过载保护、短路保护等功能,以确保
在充电过程中不会对电子设备或汽车本身造成损坏。
此外,车载充
电机还会考虑到电流的稳定性,以确保充电过程中电流的波动不会
对电子设备造成影响。
除此之外,车载充电机的原理还涉及到充电效率的问题。
在设
计车载充电机时,通常会考虑如何提高充电效率,以确保在充电过程中尽可能少的能量损耗。
这涉及到变压器和整流器的设计,以及电路的优化等方面。
总的来说,车载充电机的原理是通过汽车的电力系统,利用变压器和整流器将汽车电源转换为适合电子设备充电的电流和电压,同时考虑安全性、稳定性和充电效率等问题。
通过对车载充电机原理的深入了解,我们可以更好地使用和维护车载充电机,为我们的出行提供更多的便利。
•输出电压170 to 500 V DC •输出功率: 3.3kW max
•输出电流: 12 A DC max •效率: > 96%输出
•输入电压: 85 to 265 V AC •频率: 45 to 70 Hz
•输入电流: 20 A RMS max •PFC:≥0.99
输入•输出电压: 12V—24V DC •输出功率: 2.0kW max
•输出电流: 12 A DC max •效率: > 97%
输出•输入电压: 200-500 Vdc
•输入电流: 15 A RMS max
输入充电机部分:高达99%效率(PFC)
车载DC/DC 部分
高效率,要求我们PFC 部分及DC/DC 部分均达98%以上效率方可,这里介绍采用氮化镓的无桥PFC (效率高达99%)及采用氮化镓的全桥DC/DC ,效率亦达99%。
方可使整机方案0.99*0.99=98%效率
DC/DC部分采用的是氮化镓MOS 此部分是采用氮化镓MOS的
PFC电路升级
传统单级PFC,有整流桥
交错式PFC,有整流桥适合中小功率
含有整流桥,当大功率输出时,桥上损耗较大。
MOSFET及二极管损耗较大
单电感。
大功率常会选此电路
含有整流桥,当大功率输出时,桥上损耗较大。
MOSFET及二极管损耗较大需要二个电感,二个SIC二极管
体积较大
Coolmos无桥PFC,没有整流桥
氮化镓MOS无桥PFC,无整流桥,采用SIC二极管
氮化镓MOS无桥PFC,无整流桥,采用同
步整流
目前主流的无桥PFC
无整流桥,通过DSP/MCU控制S1,S2实现无桥PFC。
节省了整流桥上的损耗,效率大大提高。
但需需二个电感,二个SIC二极管,二个MOSFET。
体积相对交错PFC,一样较大
采用氮化镓MOS的无桥PFC
只要一个电感,二个MOSFET,二个硅二极管
实现99.0%的效率,PF>99
相对Coolmos方案。
效率提高,成本下降,体积减少1/3采用同步整流的氮化镓无桥PFC
S1,S2是工频开关,50HZ,Q1,Q2采用高频50K—500K 开关实现无桥PFC.
99.4%效率。
PF>99
高效率,线路简单,低成本。
工频50HZ ,采用硅
管进行同步整流
采用氮化镓MOS
同步整流。
工作在
50KHZ—
500KHZ,~ 达
1MHZ
EMI 滤波部分PFC 电感,仅
一个取样电阻
氮化镓MOS/HEMT 的无桥PFC 原理图
采用的是DSP 控制,工作频率在100KHZ
2400W,仅需一个很小的散热片一个很小的PFC电感
线路简单。
效率高达近99%
EMI实测报告
采用QFN封装的氮化镓做成的模块化产品
正面图背面图
1000W及2200W的无桥PFC(电感大小不同)
效率高达99。
5%
Low residue charge for GaN allows for a fast reset time & a much reduced recirculation energy Courtesy: Work done by Virginia Tech.DC/DC,基于氮化镓的LLC 电路(效率1%‐3%提高等同频率,等同Rds(on)GaN Cool-Mos GaN vs CoolMosfet效率差别500K LLC 10%负载50%负载100%负载3.50% 1.80% 1.0%
整个LLC设计无散热片处理
效率高达98.8%
1500W DC/DC模块/采用氮化镓MOS设计
高超高功率密度
99%效率,很好用于汽车上的
DC/DC
电动汽车(EV)和混合动力汽车(HEV)作为解决当今世界环境污染和能源危机两大问题的方法之一越来越受到重视。
动力电池和低压蓄电池是电动汽车的两个核心部件,动力电池为电动机提供能量并存储再生制动时的能量,低压蓄电池为车载仪表、控制及照明系统提供能量,车载辅助电源DC-DC变换器作为两组电池之间的桥梁,要求其具有高效率、高功率密度、高可靠性等特点。
适用于车载辅助电源DC/DC变换器的拓扑有多种,其中全桥ZVS软开关变换器以其高效率、结构、控制简单等优点而倍受青睐,成为研究热点。
本文以提高车载辅助电源的效率和功率密度为目标,着重针对单级全桥ZVS变换器和两级变换器中前级峰值控制交错并联Boost变换器进行了研究。
论文首先介绍了车载电源拓扑发展及现状,针对1500W,输出12V,125A的应用场合,选取单模块750W全桥ZVS变换器、两模块并联的方案进行研究,在总结前人研究的基础上,进行变换器主电路参数的设计以及功率器件的选取,建立了变换器小信号模型,并详细给出了补偿网络的设计方法。
文中还对实验调试过程中的桥臂直通问题进行了探讨。
在分析设计的基础上,搭建了一台750W实验样机,对样机效率做出了测试。
效率是体积有限、运行工况恶劣的车载辅助电源最重要的性能指标之一,本文建立了全桥ZVS 变换器的损耗模型,通过损耗分析得出主要的损耗来源,然后针对功率器件的选择、主电路参数优化设计、吸收电路损耗的降低等几个方面进行了变换器的效率优化。
对两台750W实验样机进行了并联,设计了均流环补偿网络,并进行了均流效果的测试。
文章最后搭建了一台1500W交错并联Boost实验样机,变换器采用峰值控制方法,给出了小信号模型,详细给出了补偿网络的设计过程,最后进行了稳态以及动态试验予以模型的验证。
